6cmx10cm Alüminyum Soğutucu

6cm x 10cm x 1cm Alüminyum Metal Soğutucu Blok

Radyatör Amfi Led Entegre Transistor Vga Ram Memory Cpu Gpu Peltier Isı Düşürücü

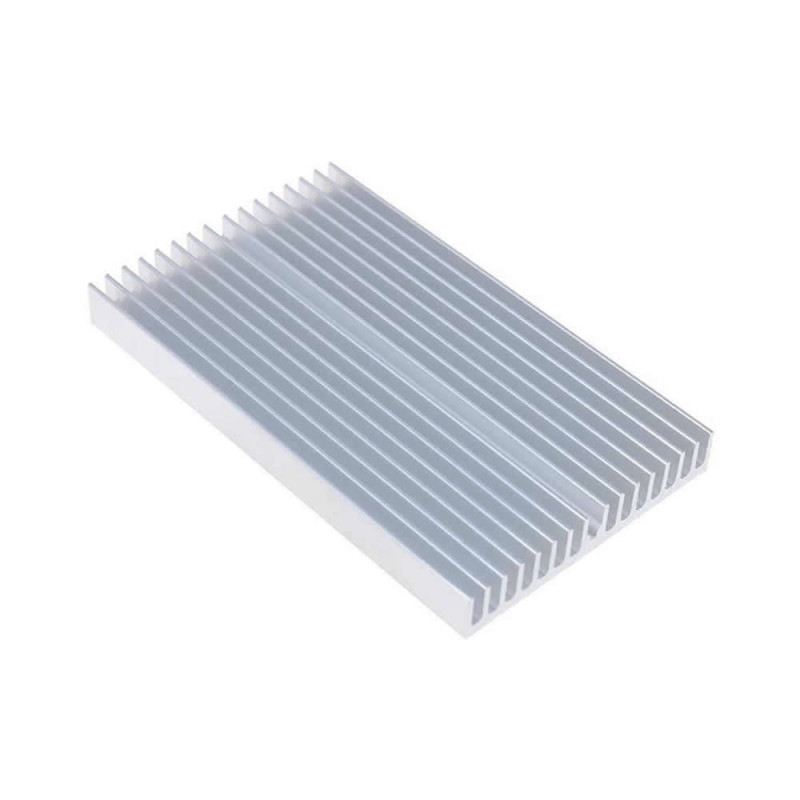

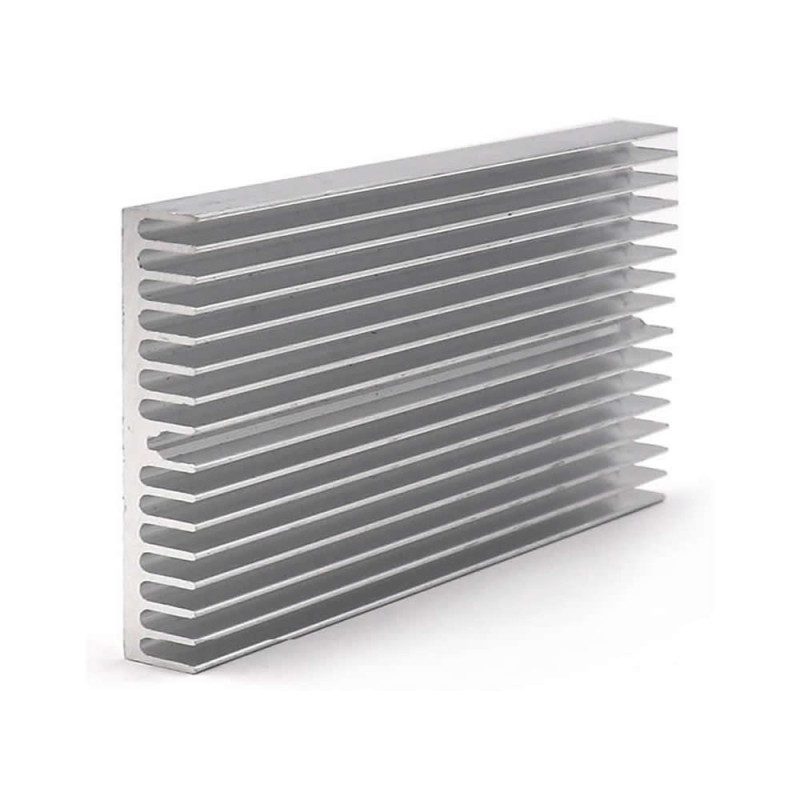

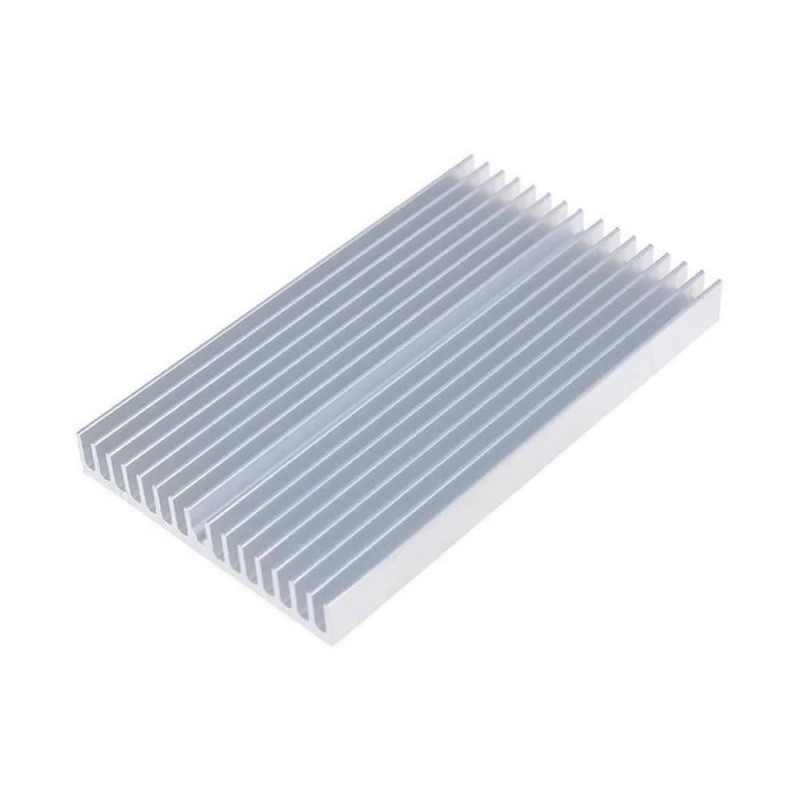

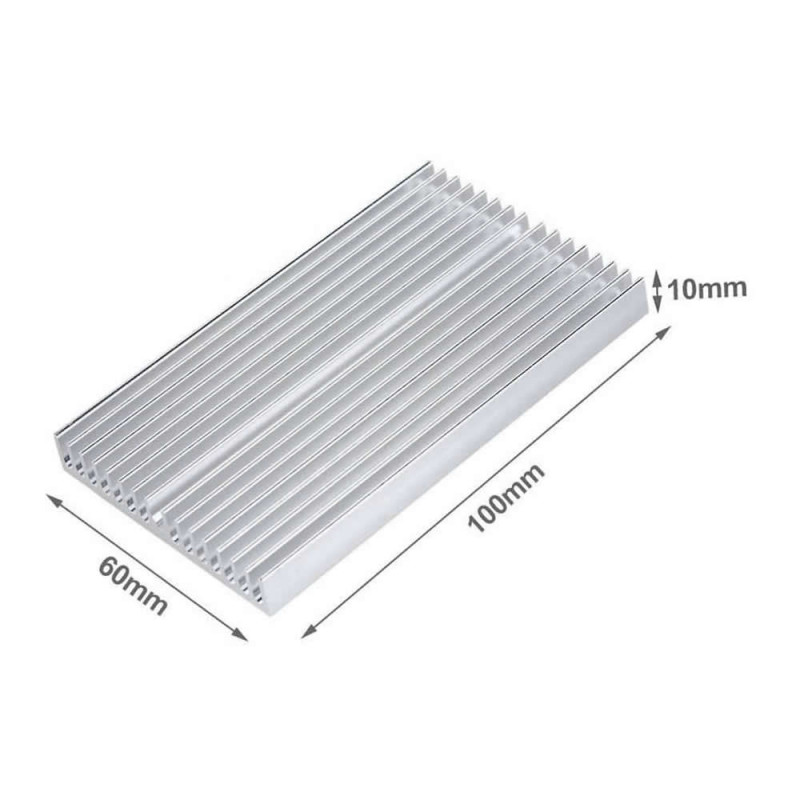

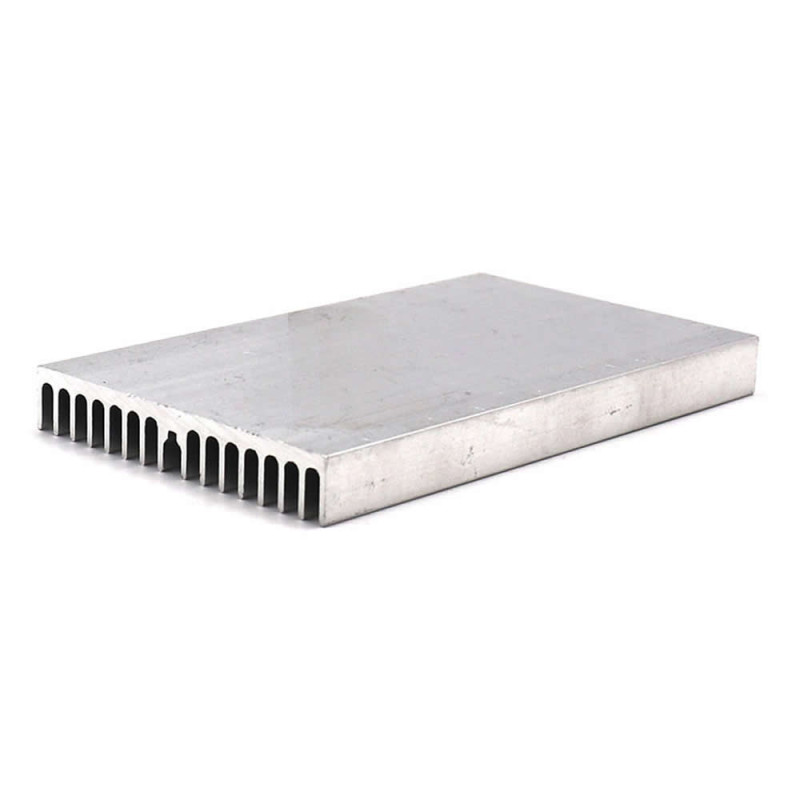

     Bu ürün 100mm x 60mm x 10mm ölçüsünde, 16 kanatlı, gümüş renkli ince alüminyum profil soğutucudur. 100mm boyundaki kanatlar 60mm genişliğindeki düz tabanın üstünde sıra halinde dizilidir; toplam yükseklik yalnız 10mm olduğu için yassı bir soğutucudur. Fansız (pasif) çalışır, hareketli parçası yoktur ve ses çıkarmaz.

     10mm yüksekliği sayesinde kutu kapağının altına, devre kartının arkasına ya da iki kart arasına sığar; yüksek kanatlı soğutucunun girmediği yerlerde kullanılır. Düz taban; led panel, sürücü entegresi, mosfet, regülatör ve küçük peltier elemanı gibi ısınan parçaların üstüne ya da altına yerleştirilir. Tabanın ortasında boyuna uzanan bir kanal bulunur. Kanat aralıkları dar olduğu için parça çoğunlukla ısı iletken yapıştırıcı ya da bantla bağlanır; vida kullanılacaksa tabana diş açılır.

     Yaklaşık 68gr ağırlığıyla hafiftir ve cihaza az ağırlık ekler. Daha yüksek ısı için üzerine 60mm fan konularak zorlamalı hava ile soğutma gücü artırılabilir. Daha geniş tabanlı ve daha yüksek kanatlı soğutucu gerekiyorsa 100x100x18mm soğutucu tercih edilebilir.

Öne çıkan özellikler:

     10mm ince yassı profil: Toplam 10mm yükseklik, soğutucunun kutu kapağı altına, kart arkasına ve dar boşluklara sığmasını sağlar.

     16 kanat: 100mm boyunca uzanan 16 kanat, aynı ölçüdeki düz alüminyum levhaya göre havayla temas eden yüzeyi kat kat artırır.

     60mm x 100mm düz taban: Birkaç transistör, regülatör ya da led modül aynı tabana yan yana bağlanabilir; ısı tabana yayılarak bütün kanatlara geçer.

     Pasif ve sessiz: Fan gerektirmez, hareketli parçası olmadığı için aşınmaz ve ses çıkarmaz; gerektiğinde üzerine 60mm fan eklenebilir.

     Hafif alüminyum gövde: Yaklaşık 68gr ağırlığındaki alüminyum gövde ısıyı iyi iletir; taşınabilir ve hafif cihazlarda kullanılabilir.

Özellikler:

• Ürün tipi: İnce kanatlı alüminyum profil soğutucu (pasif radyatör)
• Model: 6cmx10cm Alüminyum Soğutucu
• Soğutma tipi: Pasif (fansız); gerektiğinde fan eklenebilir
• Kanat sayısı: 16
• Kanat yönü: Kanatlar 100mm boyunca uzanır, 60mm genişlik boyunca sıra halinde dizilidir; iki ucu açıktır

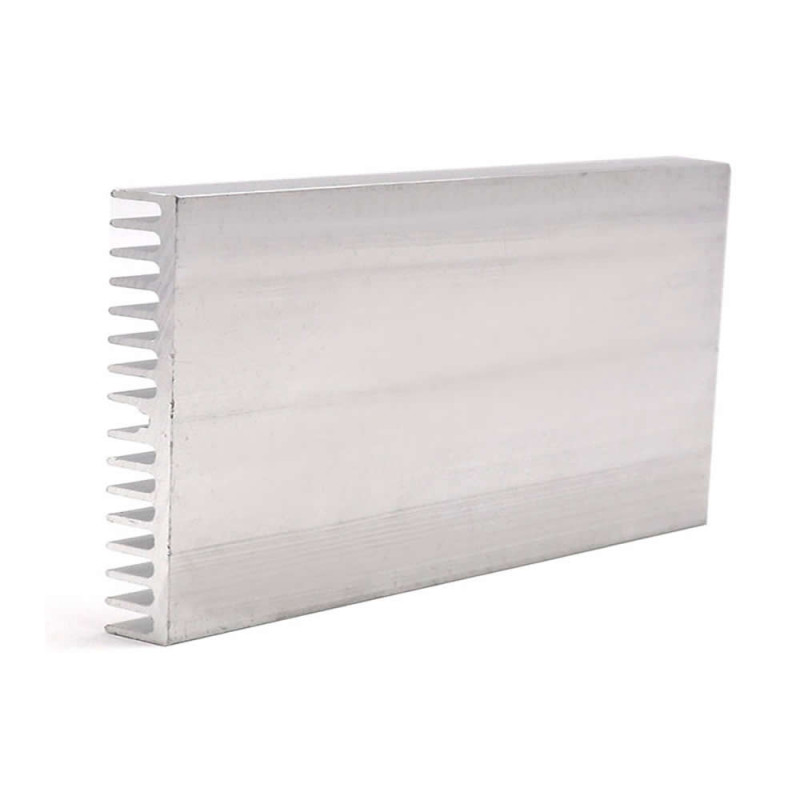

• Taban yüzeyi: 100mm x 60mm düz yüzey
• Orta kanal: Tabanın ortasında boyuna uzanan kanal
• Uygun parçalar: Led panel ve led modül, sürücü entegresi, TO-220 kılıflı transistör, mosfet, regülatör, küçük peltier elemanı
• Montaj: Isı iletken yapıştırıcı ya da çift taraflı ısı iletken bant; vida için tabana diş açılır (ısı iletken macunla)
• Isı aktarımı: Kanatlı yapı havayla temas eden yüzeyi artırır, ısının havaya daha hızlı geçmesini sağlar
• İşlenebilirlik: Profil kesilerek kısaltılabilir; kanat aralıkları dar olduğundan vida başı ya da somun kanatlar arasına sığmaz
• Fan ile kullanım: Üstüne 60mm fan konabilir (fan dahil değildir)
• Toplam yükseklik: 10mm (taban ve kanat birlikte)
• Malzeme: Alüminyum (ekstrüzyon profil)
• Renk: Gümüş (doğal alüminyum)

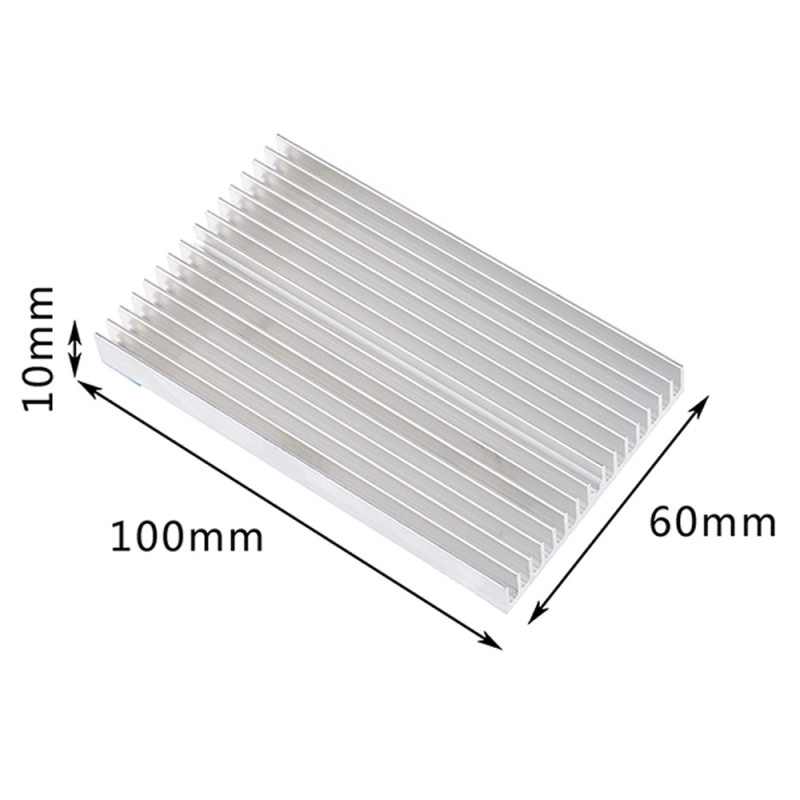

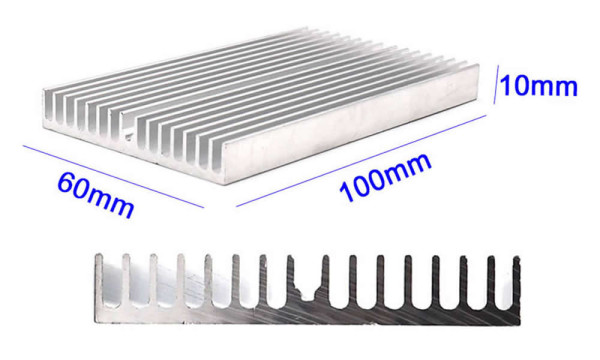

• Ölçüler: 100mm x 60mm x 10mm (uzunluk x genişlik x yükseklik)
• Ağırlık: Yaklaşık 68gr

Kullanım bilgileri:

• Soğutulacak parçanın ve soğutucu tabanının temas yüzeylerini temizleyin; araya ince ve eşit bir kat ısı iletken macun sürün.
• Kanat aralıkları dar olduğundan vida başı ya da somun kanatlar arasına sığmaz. Parçayı ısı iletken yapıştırıcı ya da bantla bağlayın; vida kullanacaksanız tabana kılavuzla diş açın (taban kalınlığı yetmiyorsa vidanın geleceği yerde kanadı kesin).
• Gövdesi elektrik taşıyan transistörleri (TO-220 kılıfın metal sırtı çoğunlukla bir bacağa bağlıdır) aynı soğutucuya bağlarken araya yalıtım pedi, vidaya yalıtım pulu koyun.
• Kanatlar arasından havanın akabileceği şekilde yerleştirin; kanatların iki ucu açık kalmalıdır. Kapalı kutuda kanat yönünde hava akışı sağlayın ya da fan ekleyin.

Kullanım alanları:

•  Led panel ve yüksek güçlü led modül soğutması
•  Amfi ve ses yükseltici çıkış transistörleri
•  Güç mosfeti ve transistör soğutması
•  Lineer regülatör (7805, LM317 vb.) soğutması
•  Entegre ve çip soğutması (yapıştırmalı montaj)
•  Küçük peltier elemanlı soğutucu ve ısıtıcı düzenekleri
•  Güç kaynağı ve şarj cihazı devreleri
•  Step motor sürücü ve 3D yazıcı kartı soğutması
•  Kutu içi ve kapak altı dar alan soğutması


Dikkat edilmesi gerekenler:

•  Alüminyum elektriği iletir. Soğutucuyu devre kartındaki açık iletkenlere ve lehim noktalarına değdirmeyin; gerekiyorsa araya yalıtım koyun.
•  Isı iletken macun ya da ped kullanmadan yapılan montajda parça ile soğutucu arasında hava kalır ve soğutma belirgin şekilde düşer.
•  Bu ürün ince ve kısa kanatlı pasif bir profildir; ne kadar ısıyı atabileceği ortam sıcaklığına, hava akışına ve montaja bağlıdır, sabit bir "watt" değeri yoktur. Yüksek güçte fan ekleyin ya da daha büyük soğutucu kullanın ve parça sıcaklığını ölçün.
•  Çalışma sırasında soğutucu sıcak olabilir; dokunmadan önce soğumasını bekleyin.
•  Bu soğutucu bilgisayar işlemcisi (CPU) ya da ekran kartı için montaj ayağı ve bağlantı parçası içermez.

Paket içeriği:

•  1 Adet 6cmx10cm Alüminyum Soğutucu
•  Not: Fan, vida, ısı iletken macun ve yalıtım pedi pakete dahil değildir.
