1.3" IPS TFT LCD Modül

IPS 1.3 inch 7 Pin SPI 240x240 LCD TFT Modül

 HD IPS Color Screen

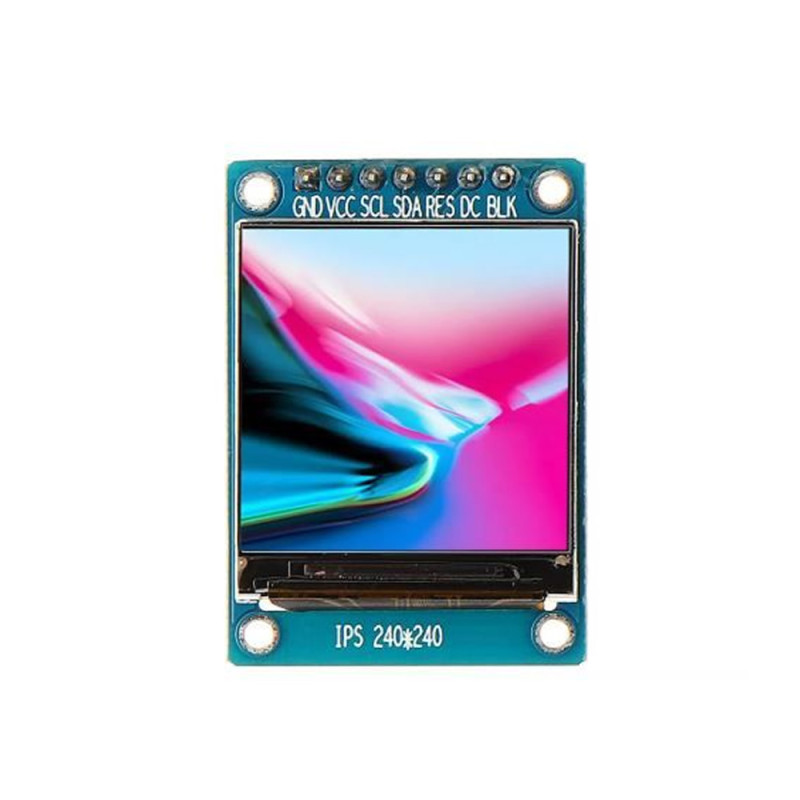

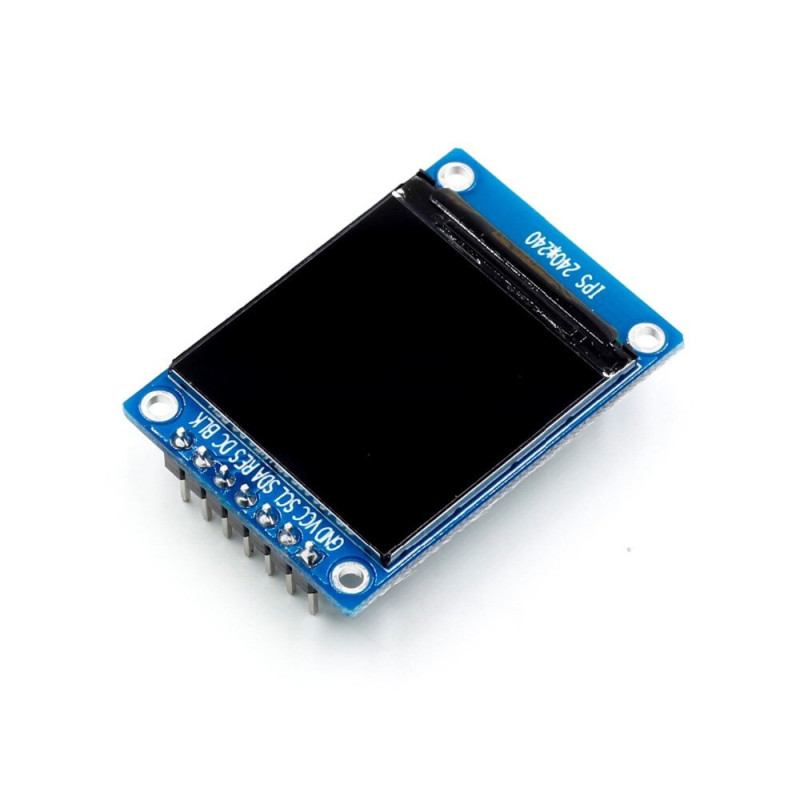

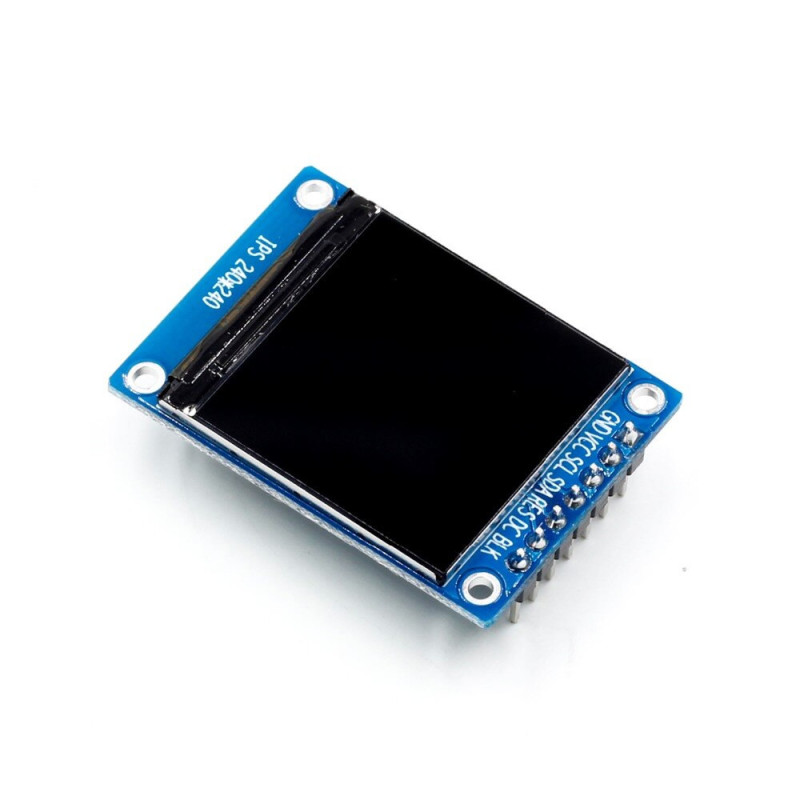

     Bu modül, 1.3 inç boyutunda, 240x240 piksel çözünürlüklü kare bir IPS TFT LCD ekrandır. ST7789 sürücü entegresiyle 65K renk gösterir; IPS panel sayesinde renkler ve kontrast yandan bakıldığında da bozulmaz. 23.4mm x 23.4mm aktif alanda yüksek piksel yoğunluğu verdiği için küçük boyutta net yazı, ikon ve grafik gösterir. Ekran yönü yazılımla yatay ya da dikey ayarlanır.

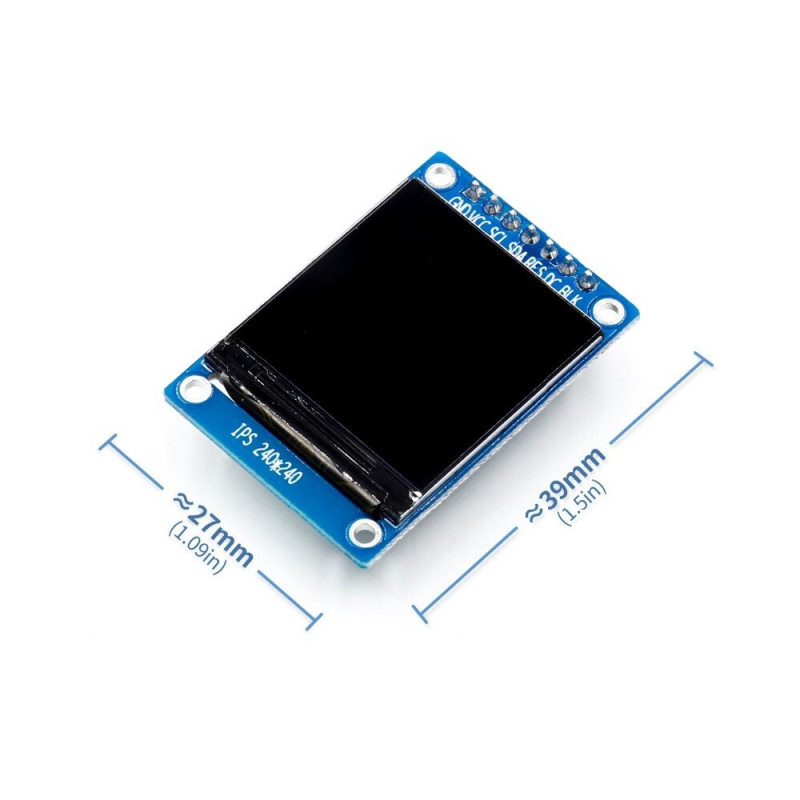

     Modül 7 pinli tek sıra bağlantıyla SPI üzerinden sürülür: GND, VCC, SCL, SDA, RES, DC ve BLK. CS pini yoktur ve ekran yalnız veri alır (MISO kullanılmaz); bağlantı için 5 sinyal hattı yeterlidir. Besleme ve lojik seviyesi 3.3V'tur. Arka ışık BLK pininden açılır ve PWM sinyaliyle parlaklık ayarlanır. Yaklaşık 39mm x 27mm boyutundaki mavi kartın dört köşesinde montaj deliği vardır; yaklaşık 6gr ağırlığıyla saat, bileklik ve el cihazı gibi küçük kutulara sığar.

     ESP32, ESP8266, STM32 ve 3.3V çalışan diğer mikrodenetleyicilerle doğrudan kullanılır; 5V kartlarla seviye dönüştürücü gerekir. Bu modülde SD kart yuvası bulunmaz.

Öne çıkan özellikler:

     IPS panel, geniş görüş açısı: Renkler ve kontrast farklı açılardan bakıldığında da korunur; ekran cihazın üstünde ya da yanında dursa da okunur.

     Kare 240x240 çözünürlük: 1.3 inçlik kare alanda 240x240 piksel ve 65K renk; saat kadranı, gösterge, ikon ve küçük animasyonlar için yeterli keskinlik verir.

     Az pinle bağlantı: SCL, SDA, RES, DC ve BLK olmak üzere 5 sinyal hattıyla SPI üzerinden sürülür; CS pini olmadığı için bağlantı kısadır.

     Ayarlanabilir arka ışık: BLK pini arka ışığı açar; PWM sinyaliyle parlaklık ayarlanır, kullanılmadığında arka ışık kapatılarak enerji tasarrufu sağlanır.

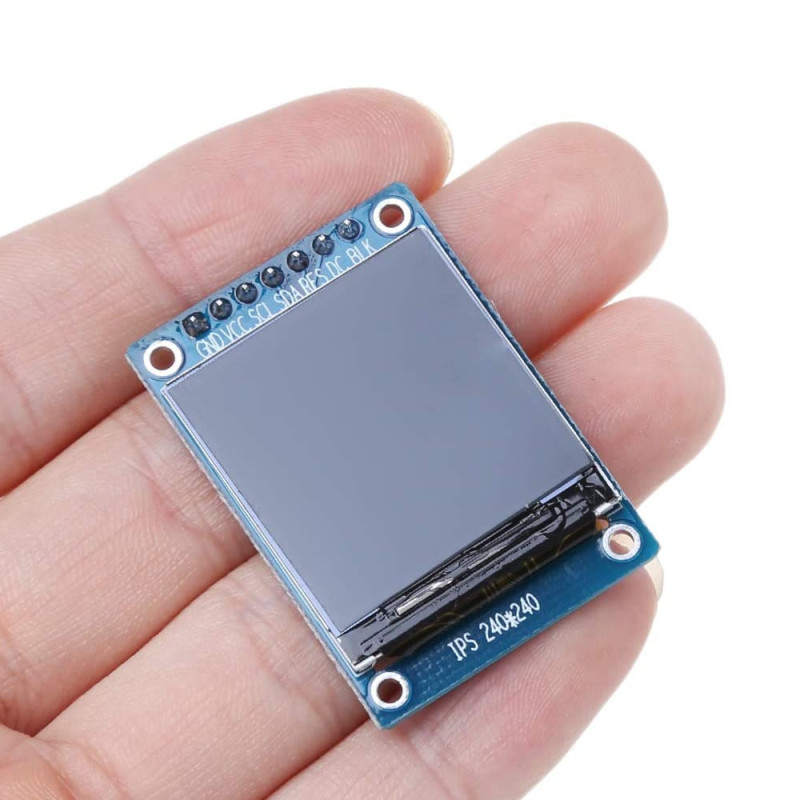

     Küçük ve hafif kart: Yaklaşık 39mm x 27mm ölçü, yaklaşık 6gr ağırlık ve dört montaj deliğiyle küçük kutulara vidayla sabitlenir.

Özellikler:

• Ekran tipi: IPS TFT LCD, tam renkli
• Ekran boyutu: 1.3 inç (kare)
• Çözünürlük: 240x240 piksel (ekran yönü yazılımla yatay ya da dikey)
• Renk sayısı: 65K

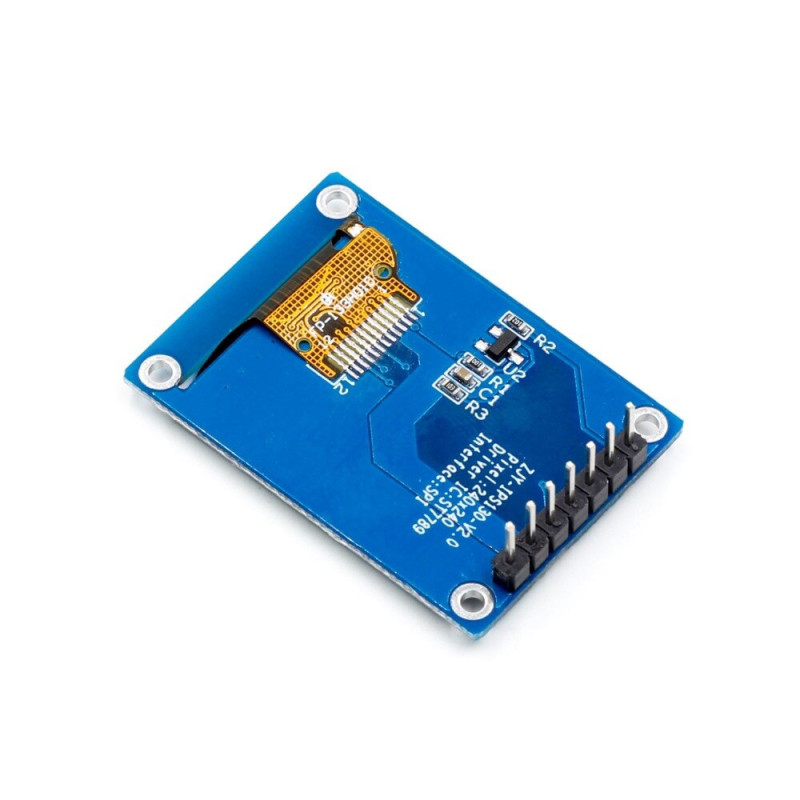

• Sürücü entegre: ST7789 (ST7789VW)
• Arayüz: 4 telli SPI, yalnız yazma; CS pini yok

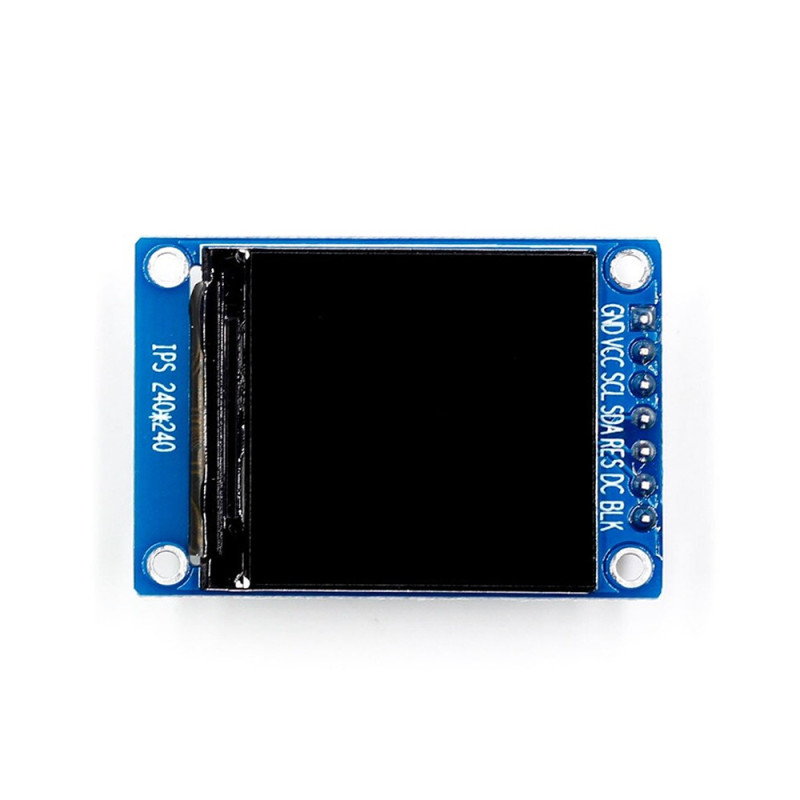

• Pin sayısı: 7 pin (GND, VCC, SCL, SDA, RES, DC, BLK)
• Besleme ve lojik seviyesi: 3.3V (5V uyumlu değil)
• Görüş açısı: Tam görüş açısı (IPS)
• Arka ışık: LED, BLK pininden açma ve PWM ile parlaklık ayarı
• Aktif alan: 23.4mm x 23.4mm
• Montaj: Dört köşede montaj deliği
• Uyumlu kartlar: ESP32, ESP8266, STM32; 5V Arduino kartlarıyla seviye dönüştürücü üzerinden
• SD kart yuvası: Yok
• Çalışma sıcaklığı: yaklaşık -20°C - 70°C
• Renk: Mavi baskı devre kartı, siyah ekran yüzeyi
• Ölçüler: yaklaşık 39mm x 27mm
• Ağırlık: yaklaşık 6gr

Pin açıklaması:

• GND: Toprak (besleme -)
• VCC: 3.3V besleme (+)
• SCL: SPI saat hattı (SCK)
• SDA: SPI veri hattı (MOSI)
• RES: Reset (düşük seviyede etkin)
• DC: Veri / komut seçimi
• BLK: Arka ışık kontrolü (yüksek seviye: açık)

Kullanım bilgileri:

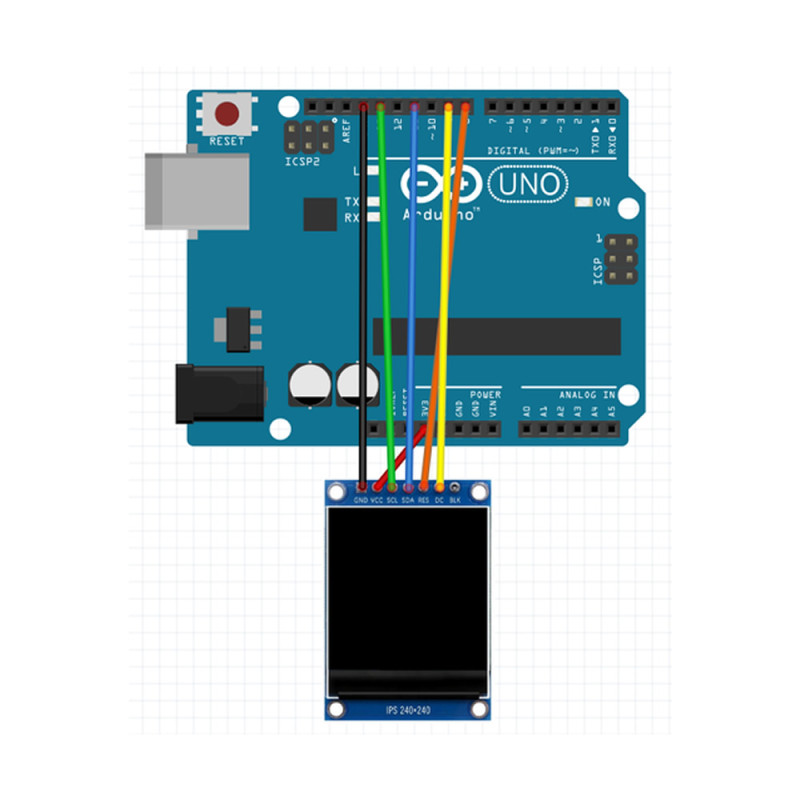

• GND'yi toprağa, VCC'yi 3.3V'a, SCL'yi mikrodenetleyicinin SPI SCK pinine, SDA'yı SPI MOSI pinine, RES ve DC'yi iki dijital pine bağlayın. BLK pinini 3.3V'a ya da parlaklık ayarı için bir PWM pinine bağlayın.
• Robiz denemesi: Ürün electropeak.com/learn/interfacing-1-3-inch-spi-240x240-oled-full-color-ips-display-module-with-arduino/ adresindeki örnek kodla çalışır. Ancak BLK pinine PWM sinyali verilmezse arka ışık açılmaz ve görüntü izlenemez; örnek kodda BLK'yi bağladığınız pine (örnekte 6. pin) setup bölümünde PWM çıkışı verin.
• ST7789 sürücüsünü kullanan yazılımda ekran 240x240 olarak tanımlanmalıdır. CS pini olmadığından ekran SPI hattını başka bir SPI cihazıyla paylaşamaz; diğer SPI cihazları için ayrı SPI hattı kullanın. CS pini olmayan bu ekranda kütüphanede çoğunlukla SPI modu 3 seçilir; ekran boş kalırsa SPI modu 2 denenir.

Kullanım alanları:

•  Akıllı saat ve bileklik projeleri
•  Termometre ve nem göstergesi
•  Hava istasyonu ekranı
•  Mini oyun konsolu
•  Osiloskop ve ölçü aleti ekranı
•  Menü ve ayar ekranı, cihaz kontrol paneli
•  Robot yüzü ve göz animasyonu
•  İkon, resim ve küçük animasyon gösterimi
•  Nesnelerin interneti (IoT) veri göstergesi

Dikkat edilmesi gerekenler:

•  Besleme ve lojik seviyesi 3.3V'tur. VCC'ye 5V vermeyin; 5V çalışan kartlarla sinyal hatlarında seviye dönüştürücü kullanın.
•  BLK pini etkinleştirilmezse arka ışık açılmaz ve ekran çalışsa bile görüntü görünmez.
•  CS pini yoktur; ekran SPI hattını başka SPI cihazlarıyla aynı anda paylaşamaz.
•  Ekran camı incedir ve alt kenardaki ince bağlantı şeridi (flex kablo) kırılgandır; ekrana bastırmayın, şeridi bükmeyin.

Paket içeriği:

•  1 Adet 1.3" IPS TFT LCD Modül
