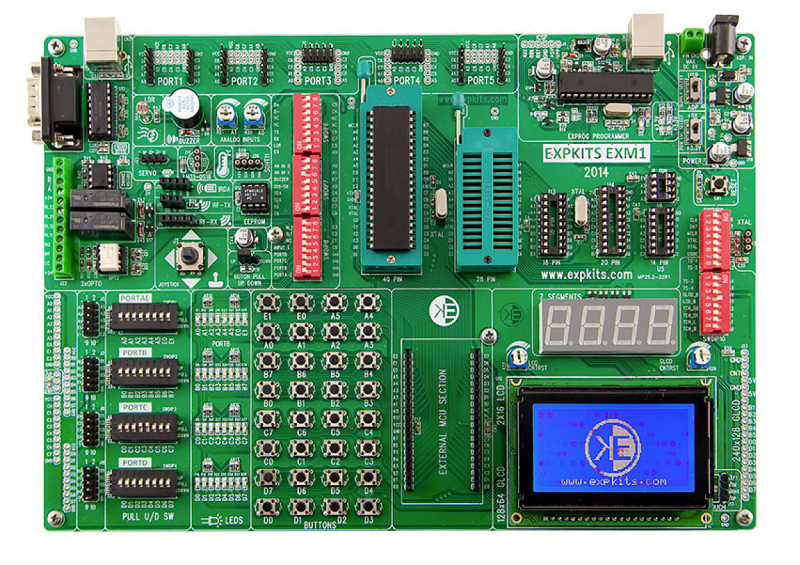

EXPKİTS EXM1 8 Bit Microchip PIC Geliştirme Eğitim Kartı

Özellikler

•  Microchip 8 bit PIC mikro kontrolör desteği.
•  Harici mcu soketi ile farklı firmalardan mikro kontrolörlere destek. (External mcu Section)
•  40 ve 28 pin ZIF soket desteği.
•  20, 18, 14 ve 8 pin entegre soket desteği.
•  3 adet kristal soketi.
•  ExpKits Exprog USB 2.0 programlayıcısı ile picleri soketlerinden ayırmadan programlayabilme.
•  ICSP modunda harici devrelerdeki picleri programlayabilme.
•  5 adet harici devre çıkış portu. Bu port yapısına uygun harici devre desteği verilecektr.
•  2x16 LCD desteği ve kontrast potu
•  128x64 GLCD desteği
•  240x128 GLCD desteği
•  GLCD kontrast potu.
•  Touch için sürücü devresi.
•  4 Adet 7 segment display
•  8’ li dipswitchler. Çeşitli küçük devrelerin ana devreye bağlantılarının yapılmasını sağlar.
•  Mini joystick.
•  USB haberleşme devresi.
•  RS232 haberleşme devresi.
•  RS485 haberleşme devresi.
•  SHT1x Sıcaklık ve nem ölçme devresi.
•  DHT11 Sıcaklık ve nem ölçme devresi.
•  DS1820 ile sıcaklık ölçme desteği.
•  LM35 ile analog sıcaklık ölçme desteği.
•  Analog sinyal ölçüm için 2 adet pot.
•  Buzzer devresi.
•  2 Adet 220V 3A röle çıkış devresi.
•  2 Adet dijital input devresi. ( 2x Opto input )
•  Servo motor sürme desteği.
•  IRDA desteği.
•  RF-RX modül desteği.
•  RF-TX Modül desteği.
•  Fotosel LDR Devresi.
•  I2C Seri EEPROM.
•  USB Beslemesinden Çalışma. USB de iken harici kaynak gerekmez.
•  Harici Güç Kaynağı ile Çalışma. (Maximum 9V DC Adaptör bağlanması normaldir.)
•  USB Yada Harici Güç Seçim Soketi.
•  5V ve 3.3V voltaj devresi ve çalışma voltajı seçim soketi.
•  Tüm pinler için 4 adet 5x2 IDC çıkış soketleri.
•  Tüm pinler için tek sıra pin header çıkış soketi.
•  8’ li Tristate dip switchler ile her pini ayrı ayrı Pull-Up ve Pull-Down yapabilme imkânı.
•  Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.
•  32 buton ile tüm mcu pinlerini kontrol edebilme.
•  Butonların 1KR üzerinden 5V veya GND olarak seviye tanımlayabilme.
•  Reset devresi.
•  Opsiyonel pleksiglas altlık ile kitin korunmasının artırılması.
•  1. Sınıf kalitede PCB ve Smd malzemeler kullanılarak üretilmiştir.

Paket İçeriği:

•  1 adet EXM1 Pic Geliştirme kartı
•  1 adet USB kablosu
•  1 adet 20 Mhz kristal
•  1 adet 4 Mhz kristal
•  1 adet Program dvdsi

Not = PIC, 2x16 LCD, GLCD, DS1820, SHTXX, DHT11, Keypad ve Pleksi gibi malzemeler pakete dahil değildir. Bunların bir kısmı toplu ilanlardan alınmalı veya ayrı olarak mağazadan satın alınmalıdır.
