EXPK01 Siyah

EXPK01 Siyah Kutu

El Tipi Elektronik Devre Kutusu Usb Prototip Test ABS Plastik Logger Programlayıcı Iot

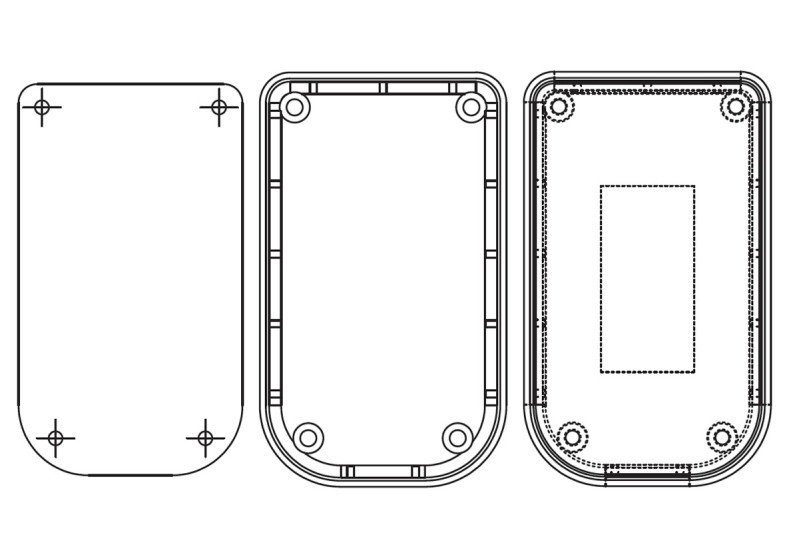

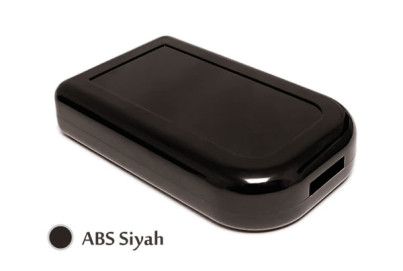

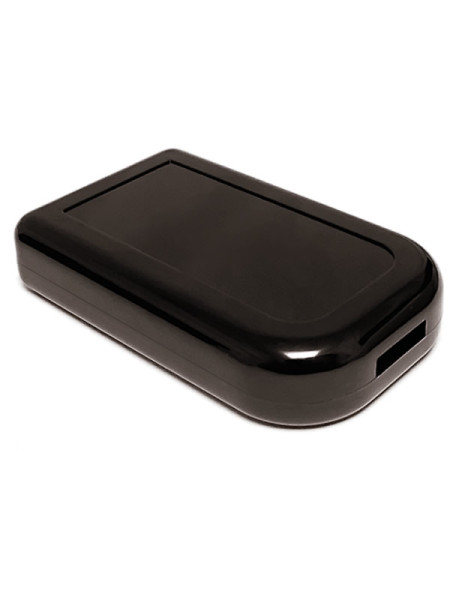

     EXPK01 Siyah, Expkits'in küçük devre kartları için ürettiği 9cm x 5.3cm boyutunda, elde taşınabilir siyah ABS plastik kutudur. Alt ve üst olmak üzere 2 parçadan oluşur; alt kutudaki destekler PCB'nin oturmasını sağlar, kutu ve PCB 4 adet vida ile birlikte sabitlenir. Bir ucu yuvarlatılmış, köşeleri yumuşak hatlı gövdesiyle programlayıcı, veri kaydedici ve küçük ölçüm cihazları gibi elde kullanılan devreler için bitmiş bir cihaz görünümü verir.

     Kutunun bir ucunda mini USB ya da Type-C soketin dışarı çıkabileceği giriş penceresi, diğer tarafında 6 pinli pin header'ın çıkabileceği genişlikte çıkış penceresi vardır. Böylece USB ile beslenen ve bilgisayara bağlanan bir devre, programlama ya da haberleşme için 6 pinli bir bağlantı ucuyla birlikte kutuya yerleştirilebilir. Üst ve alt yüzeyde etiket yapıştırılabilecek çukur (havuz) alanı bulunur; ürün adı, bağlantı şeması ya da logo bu alana yapıştırılır.

Öne çıkan özellikler:

     USB ve 6 pin pencereleri hazır: Mini USB ya da Type-C soket için giriş penceresi ve 6 pin header boyutunda çıkış penceresi kalıptan gelir; kutuyu delmek ya da kesmek gerekmez.

     PCB destekli vidalı yapı: Alt kutudaki destekler PCB'yi yerinde tutar; 4 vida hem kutunun iki parçasını hem de PCB'yi birlikte sabitler.

     Etiket havuzu: Üst ve alt yüzeydeki çukur alana yapıştırılan etiket yüzeyin içinde kalır, kenarlardan taşmaz.

     Elde taşınabilir gövde: 9cm x 5.3cm ölçü ve yuvarlatılmış uç ile cepte ya da elde rahat taşınır.

     Siyah ABS: Siyah renkli ABS plastikten üretilmiştir; ışık geçirmez, içindeki devre dışarıdan görünmez.

Özellikler:

• Ürün tipi: El tipi plastik devre kutusu
• Model: Expkits EXPK01 Siyah
• Giriş penceresi: Mini USB ya da Type-C soket için
• Çıkış penceresi: 6 pinli pin header çıkabilecek genişlikte
• Yapı: 2 parça (alt ve üst kutu)
• PCB montajı: Alt kutuda PCB'nin oturacağı destekler
• Sabitleme: 4 adet vida deliği; kutu ve PCB birlikte vidalanır
• Vida: 4 adet vida pakete dahil
• Etiket alanı: Üst ve alt yüzeyde etiket havuzu (çukur alan)
• Gövde biçimi: Bir ucu yuvarlatılmış, yumuşak köşeli el tipi gövde
• Görünürlük: Işık geçirmez; içindeki devre ve ekran dışarıdan görünmez
• Üretici: Expkits
• Çalışma sıcaklığı: -30°C / 65°C

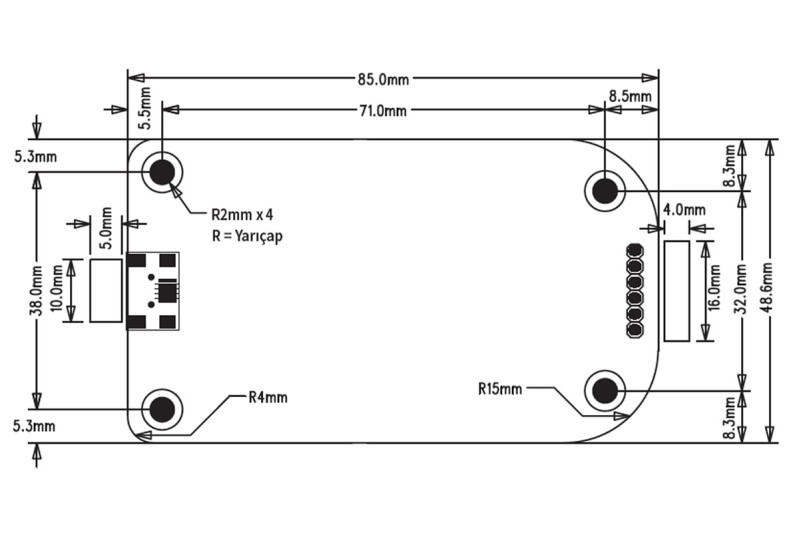

• PCB ölçüsü: 84mm x 48mm önerilir (üretici teknik çizimi; köşeler 2mm yarıçaplı, 4 vida deliği çevresinde 3.5mm yarıçaplı alan boş bırakılır)
• Malzeme: ABS plastik
• Renk: Siyah
• Ölçüler: 90mm x 53mm x 18mm (dış ölçü)

Kullanım bilgileri:

• PCB'yi tasarlarken USB soketini kutunun giriş penceresine, 6 pinli header'ı çıkış penceresine denk gelecek şekilde kart kenarına yerleştirin; kartın vida deliklerini alt kutudaki desteklere göre konumlandırın.
• PCB'yi alt kutudaki desteklere oturtun, üst kutuyu kapatın ve 4 vida ile kutuyu ve kartı birlikte sabitleyin.
• Ürün adı ya da bağlantı bilgisi içeren etiketi üst veya alt yüzeydeki çukur alana yapıştırın.

Kullanım alanları:

•  PIC, AVR ve STM32 programlayıcı kutusu
•  Veri kaydedici (logger) cihazları
•  IoT sensör cihazları
•  USB seri dönüştürücü ve haberleşme adaptörleri
•  Taşınabilir ölçüm ve test aparatları
•  Sıcaklık ve nem ölçer gibi küçük sensör cihazları
•  USB ile beslenen küçük kontrol devreleri
•  Servis ve arıza tespit aparatları
•  Satışa hazırlanan küçük cihazların muhafazası

Dikkat edilmesi gerekenler:

•  Bu ürün siyah renklidir ve ışık geçirmez. İçindeki ekranın ya da LED'in görünmesi gerekiyorsa kutunun üst yüzeyine pencere açılmalıdır.
•  Kutu boş olarak gelir; içine devre kartı, USB soket ve pin header dahil değildir.
•  PCB'yi üreticinin teknik çizimine göre 84mm x 48mm, köşeleri 2mm yarıçaplı tasarlayın. Kutunun içindeki plastik ayaklar PCB'nin üstüne basar; 4 vida deliğinin merkezinden 3.5mm yarıçaplı alana parça yerleştirmeyin.
•  Vidaları aşırı sıkmayın; plastik vida yuvaları zorlanırsa diş sıyırabilir.
•  Kutuyu -30°C / 65°C çalışma sıcaklığının dışında, sıcak yüzeylerde ya da doğrudan güneş altında uzun süre bırakmayın.

Paket içeriği:

•  1 Adet EXPK01 Siyah El Tipi ABS Plastik Kutu (alt ve üst parça)
•  4 Adet Vida
•  Not: Devre kartı (PCB), USB soket, pin header ve etiket pakete dahil değildir.
