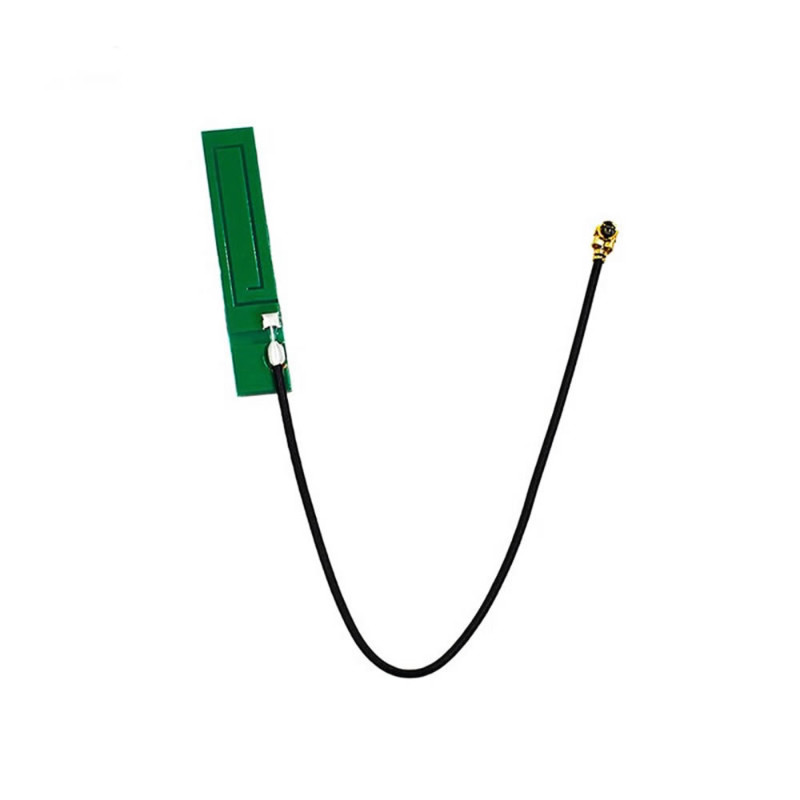

GSM Board Anten 3dBi

GSM Board Anten 3dBi

800-2170Mhz Mini Pcb Tip Anten 14cm Kablo IPEX Ufl Soket Gsm  Gprs 3g Sim800

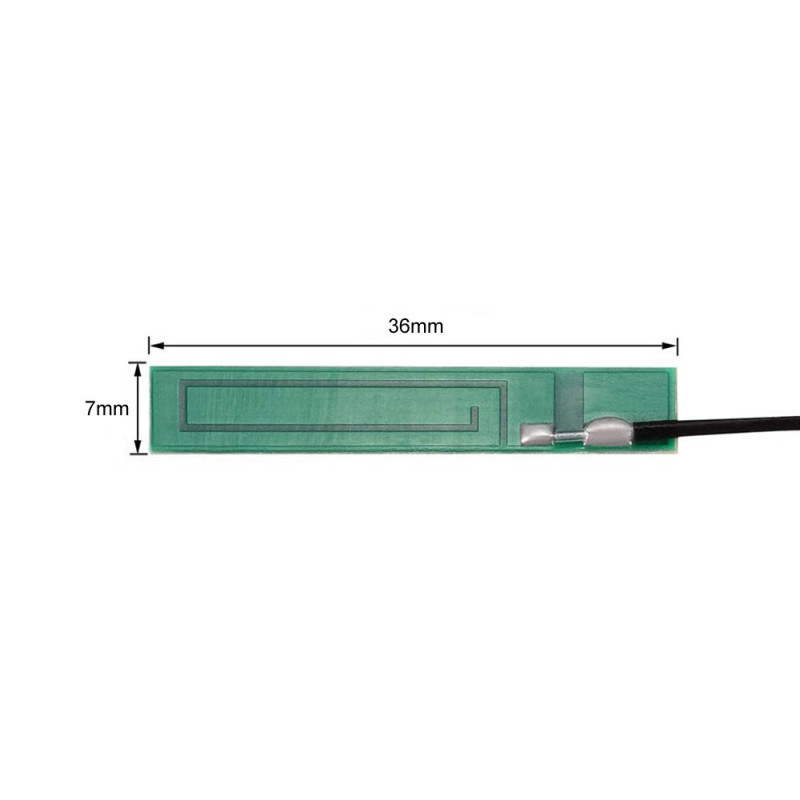

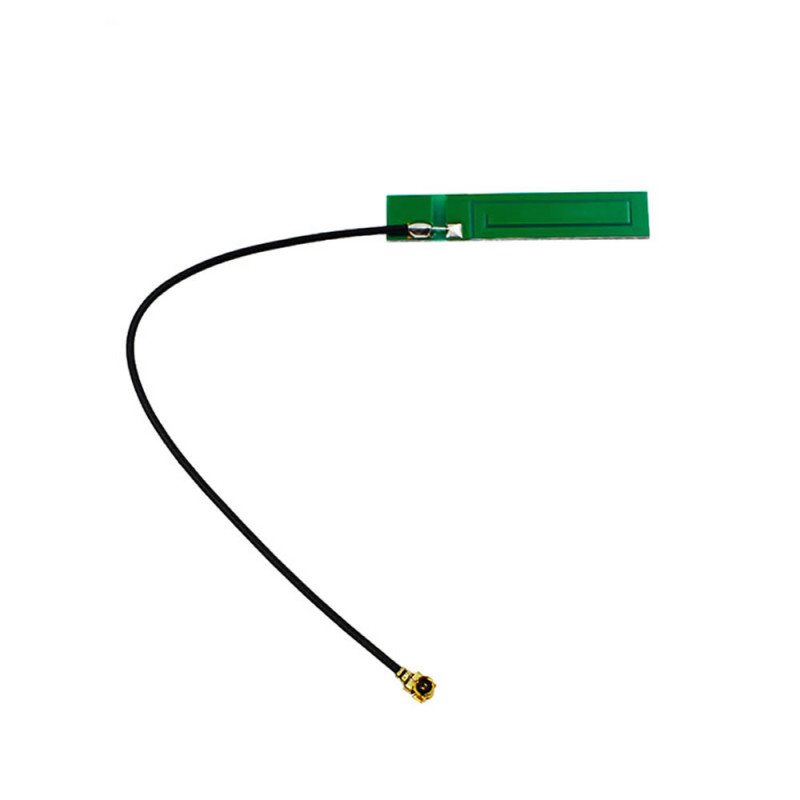

     Bu ürün GSM / GPRS / 3G cihazlar için yeşil baskı devre kartı (PCB) tipi dahili antendir. 800MHz - 960MHz ve 1710MHz - 2170MHz bantlarında (800-2170MHz) çalışır; kazancı 3dBi, empedansı 50ohm'dur. Anten kartına lehimli 14cm uzunluğunda 1.13mm ince koaksiyel kablonun ucunda IPEX1 (U.FL / MHF1 uyumlu) konnektör vardır; SIM800L, SIM800C, SIM900, SIM808 gibi IPEX soketli GSM modüllerine doğrudan takılır.

     Düz, ince bir kart olduğu için cihaz kutusunun içine, kapağın ya da yan duvarın iç yüzüne yerleştirilir; kutu dışına çıkan çubuk anten gerektirmez. Araç takip cihazı, alarm paneli, sayaç okuma ve SMS ile kontrol edilen cihazlarda modülün yanına sığar. GSM bandı 2.4GHz Wifi bandından farklıdır: benzer görünümdeki siyah 2.4GHz board antenler GSM modülünde, bu anten de Wifi kartında verimli çalışmaz.

Öne çıkan özellikler:

     GSM ve 3G bantları: 800MHz - 960MHz (GSM850 / GSM900) ve 1710MHz - 2170MHz (DCS1800 / PCS1900 / 3G 2100MHz) bantlarını kapsar; dört bantlı GSM modüllerinin bütün GSM bantlarını kapsar.

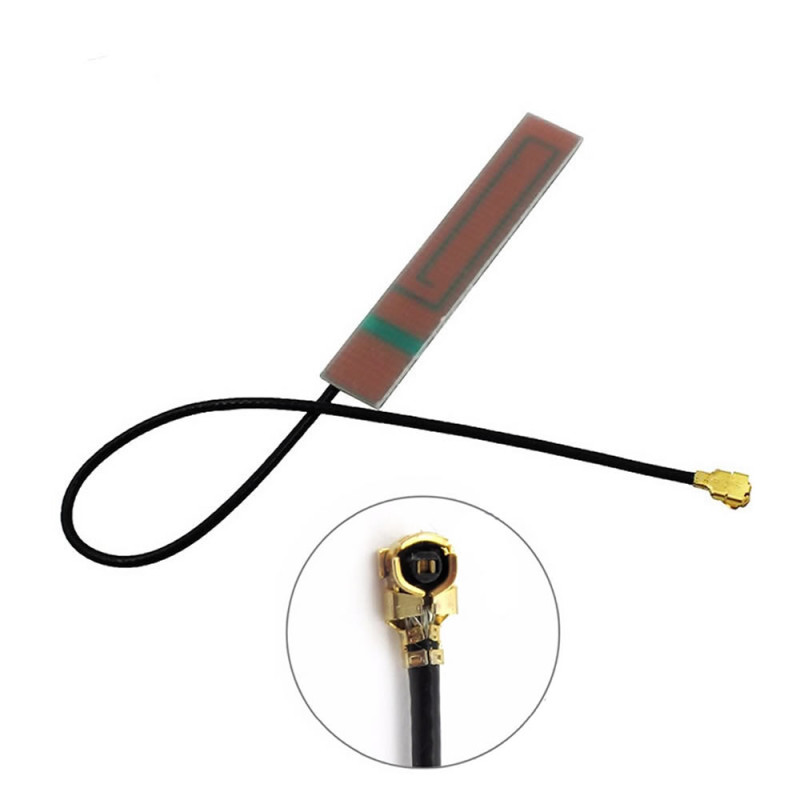

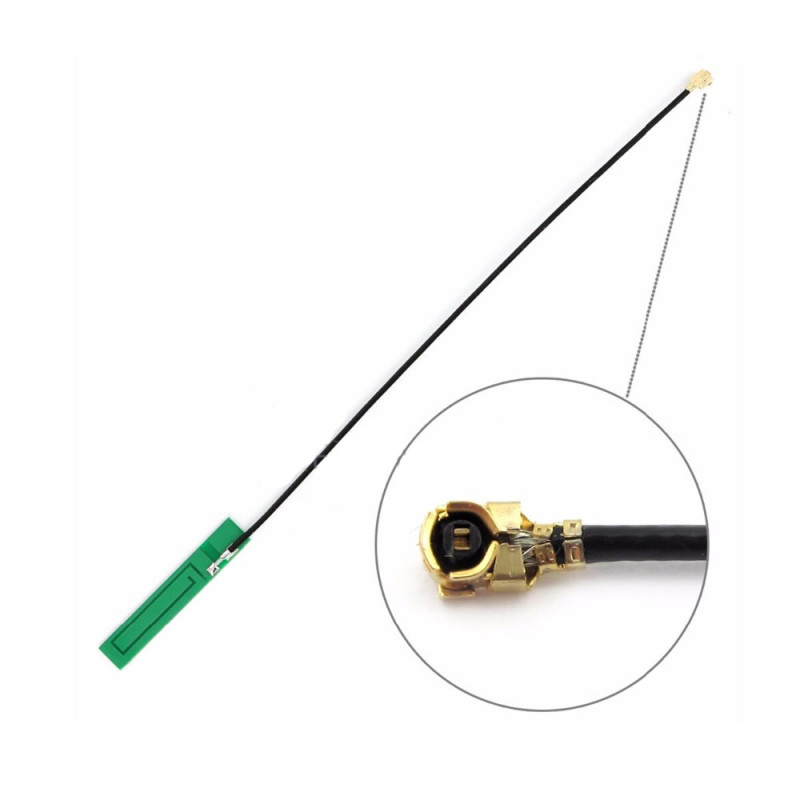

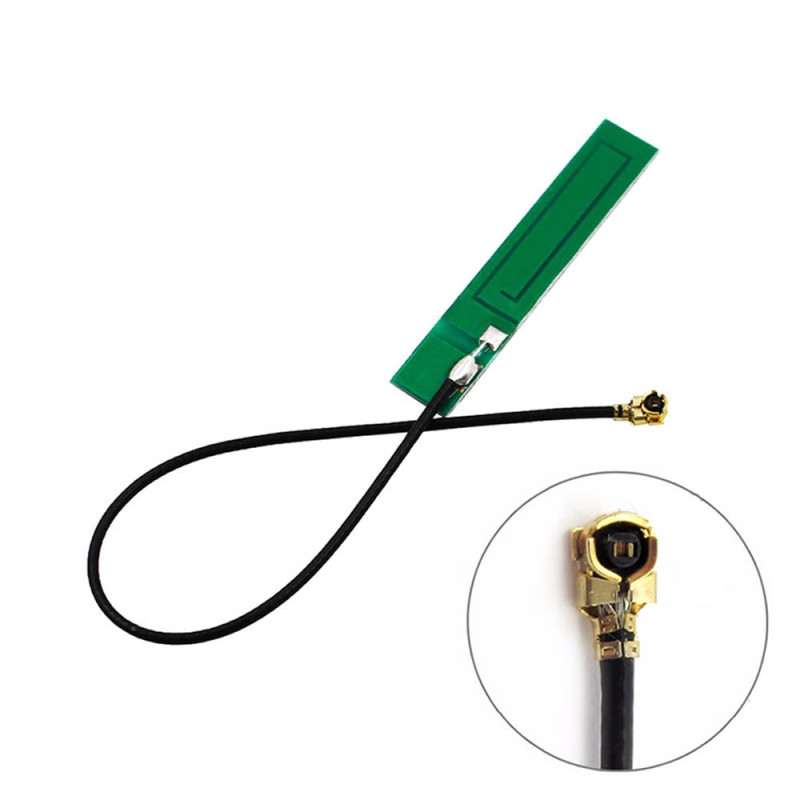

     IPEX1 (U.FL) konnektör: Kablo ucundaki IPEX1 konnektör, GSM modüllerindeki U.FL / IPEX soketine bastırılarak takılır; lehim ve adaptör gerekmez.

     Kutu içine dahili montaj: İnce PCB anten cihaz kutusunun içinde kalır; dışarı çıkan anten olmadığı için kırılma ve sökülme riski azalır.

     14cm 1.13mm kablo: Anteni modülden uzakta, kutunun metal olmayan duvarına yerleştirmeye yetecek uzunluktadır.

Özellikler:

• Ürün tipi: GSM / GPRS / 3G dahili PCB (board) anten
• Model: GSM Board Anten 3dBi
• Frekans bantları: 800MHz - 960MHz ve 1710MHz - 2170MHz
• Desteklenen bantlar: GSM850, GSM900, DCS1800, PCS1900, 3G (UMTS 2100MHz)
• Kazanç: 3dBi (satıcı değeri)
• VSWR: ≤3.0 (880MHz - 960MHz, satıcı değeri)
• Empedans: 50ohm
• Konnektör: IPEX1 (U.FL / MHF1 uyumlu), kablo ucunda
• Uyumlu soket: Modül üzerindeki IPEX1 / U.FL anten soketi
• Uyumlu modüller: SIM800L, SIM800C, SIM900, SIM808 gibi IPEX soketli GSM / GPRS modülleri
• Kablo bağlantısı: Kablo anten kartına lehimli
• Montaj: Cihaz kutusunun içine (dahili)
• Çalışma sıcaklığı: -20°C / +85°C
• Kablo tipi: 1.13mm ince koaksiyel kablo, siyah
• Renk: Yeşil PCB, altın renkli konnektör

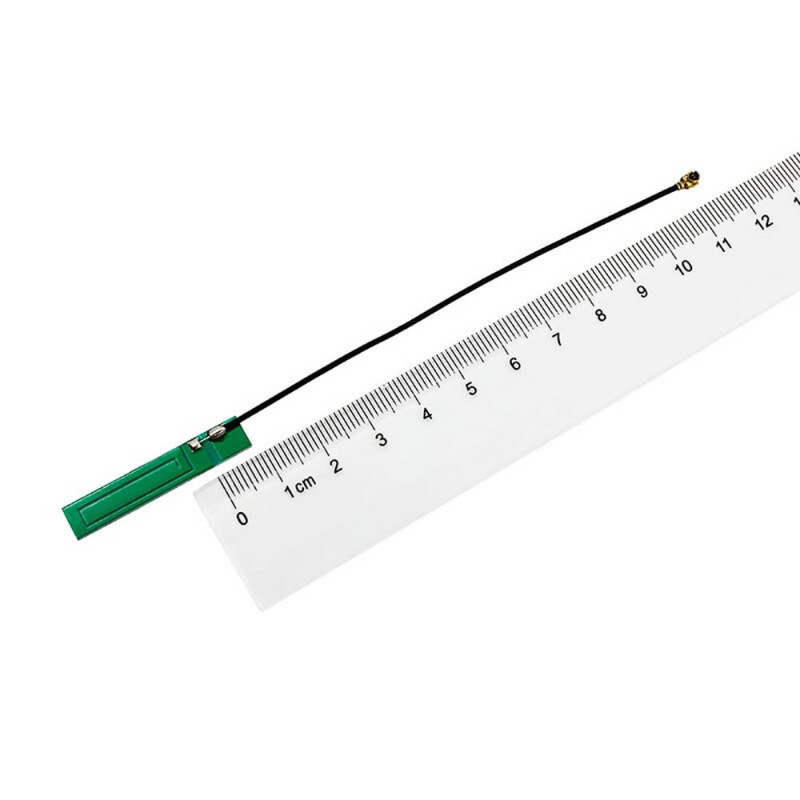

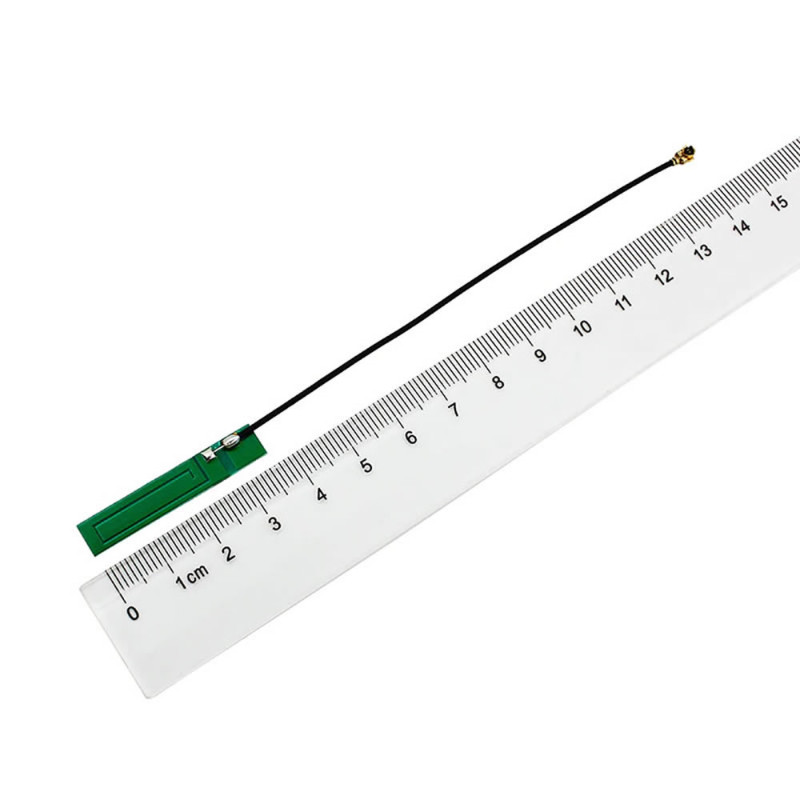

• Kablo uzunluğu: 14cm

Kullanım bilgileri:

• IPEX konnektörü modüldeki soketin tam üstüne hizalayın ve tık sesi gelene kadar dik olarak bastırın. Çıkarırken kablodan çekmeyin; konnektörü tırnak ya da ince uçlu bir aletle yukarı kaldırın. IPEX konnektör sık takıp çıkarmaya uygun değildir.
• Anten kartını kutunun plastik duvarına çift taraflı bantla ya da sıcak silikonla sabitleyin; metal yüzeye, pile ve modülün üstüne yapıştırmayın. Kablonun keskin kıvrılmaması gerekir.
• Metal kutuda dahili anten çalışmaz; metal kutu için kutu dışına takılan SMA soketli GSM anten ve IPEX - SMA uzatma kablosu kullanın.

Kullanım alanları:

•  Araç takip cihazları (GPS + GSM)
•  Alarm paneli ve güvenlik cihazlarının GSM haberleşmesi
•  Sayaç okuma (elektrik, su, doğalgaz) ve uzaktan veri toplama
•  Telemetri ve GPRS ile sunucuya veri gönderen cihazlar
•  SMS ile kontrol edilen röle, kapı ve kepenk cihazları
•  Akıllı ev ve uzaktan izleme cihazları
•  GSM / 3G modem ve kutulu haberleşme cihazları
•  Asansör, sulama ve pompa kontrol panolarında GSM modülü

Dikkat edilmesi gerekenler:

•  Konnektör IPEX1 (U.FL) tipindedir; SMA soketli modüle doğrudan takılmaz, IPEX - SMA kablo gerekir. Bazı yeni modüllerdeki daha küçük IPEX4 (MHF4) sokete uymaz.
•  Anten GSM ve 3G bantları içindir; 2.4GHz Wifi / Bluetooth modüllerinde ve GPS alıcısında kullanılmaz. 4G (LTE) için satıcı değeri verilmemiştir; 2600MHz bandını kapsamaz.
•  3dBi satıcı değeridir; dahili antenin verimi kutu malzemesine ve yerleşime bağlıdır. Sinyal zayıf bölgelerde kutu dışına takılan çubuk anten daha iyi sonuç verir.
•  Anten kartı metal yüzeye, pile ya da toprak bakır alanının üstüne yapıştırılırsa sinyal belirgin şekilde düşer.

Paket içeriği:

•  1 Adet GSM Board Anten 3dBi ( Kablo ve IPEX konnektör birleştirilmiş )
•  Not: GSM modülü ve IPEX - SMA uzatma kablosu pakete dahil değildir.
