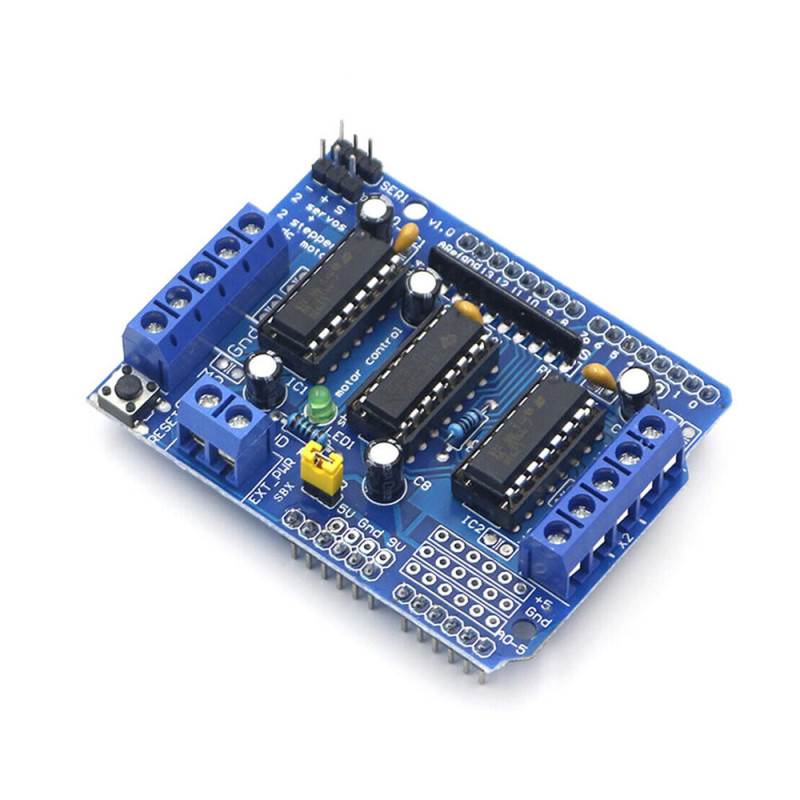

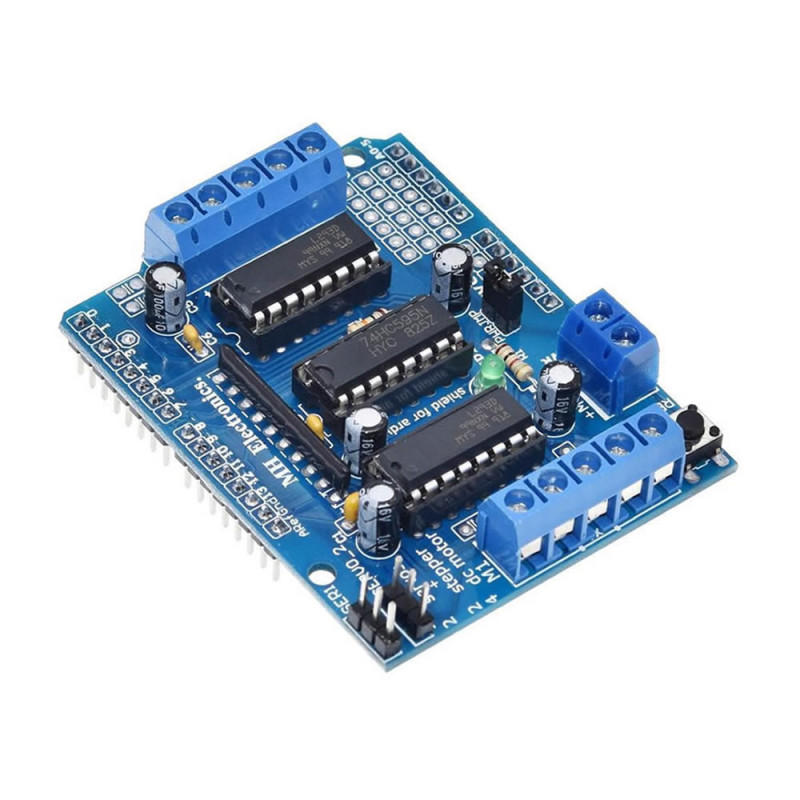

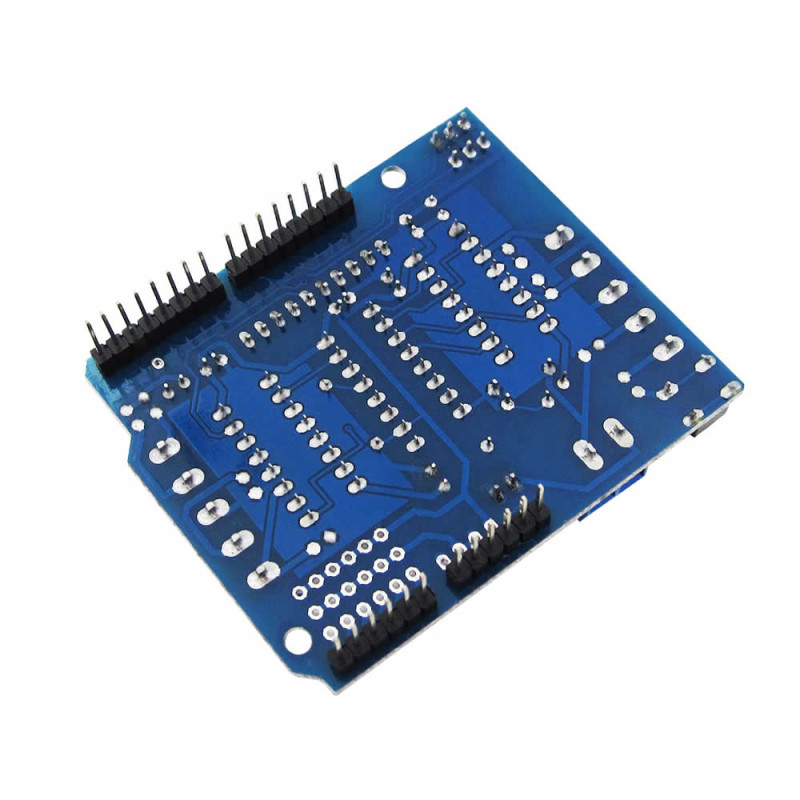

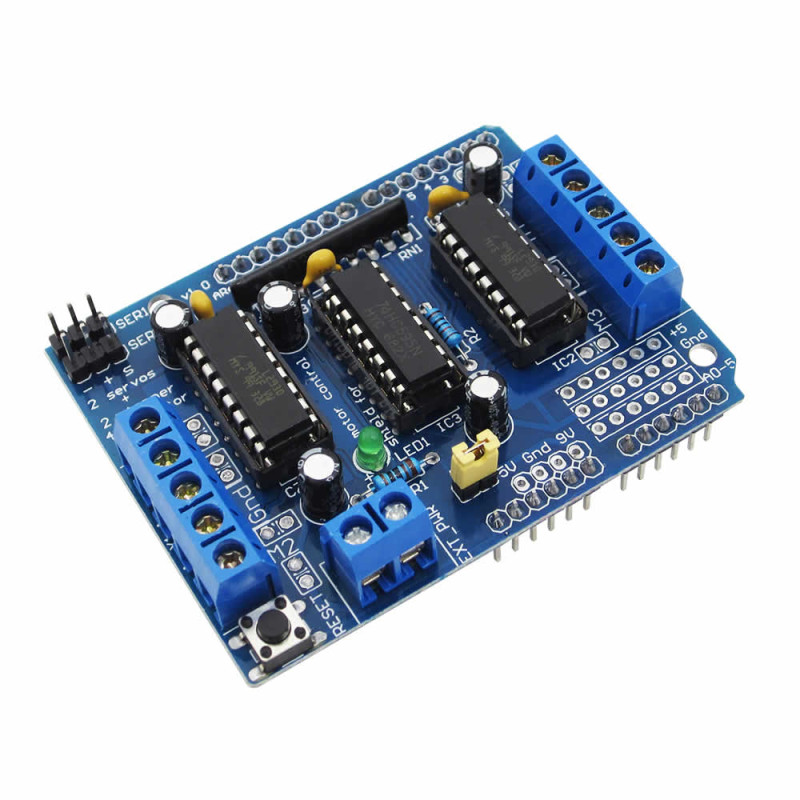

L293D Motor Shield



Arduino L293D Motor Sürücü Shield Alt Kart

DC 36V 0.6A 4x DC Motor 2x Step Motor 2x Servo Motor Uno Mega Yüksek Akım Voltaj

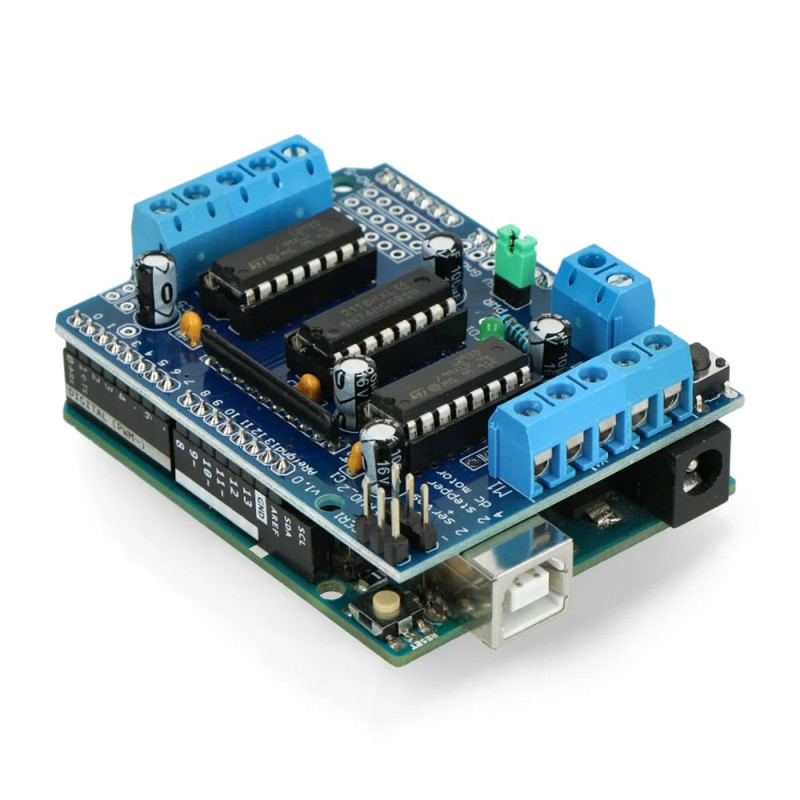

     Arduino kartınız ile motor sürme uygulamalarını yapabileceğiniz alt karttır. Arduino üzerine tam olarak oturur. Bilgisayar beslemesi ile motor beslemesini ayırma imkanı vardır. Ve bu şekilde hatalı bir işlem yaptığınızda bilgisayarınızın bozulması riskini ortadan kaldırmış olursunuz.

     DC 36Va kadar motor beslemesi uygulayabilirsiniz. 600mA  kanal başına motor akımı akıtabilirsiniz. 4Adet dc motor 2 adet step motor ve 2 adet servo motor sürebilirsiniz. Motor hızını ve dönme yönünü kontrol ederbilirsiniz.



Özellikleri:

  • 2 adet L293D motor sürücü entegresi kullanılmıştır.
  • 1 adet 74HC595 shift register entegresi ile 3 bit kontrol girişi ile 2 sürücüyü sürebilme
  • Lojik voltaj seviyesi:  DC  5V
  • Motor besleme voltajı:  DC 4,5V / 36V  ( 12V besleme uygundur )
  • Harici besleme ve sistem beslemesini birleştirip ayıran jumper soket. ( Jumper ayrı kullanılması uygundur. )
  • 4 adet H köprüsü bulunur. Her bir köprü üzerinden 0,6A akım akabilir. ( Anlık 1,2A )

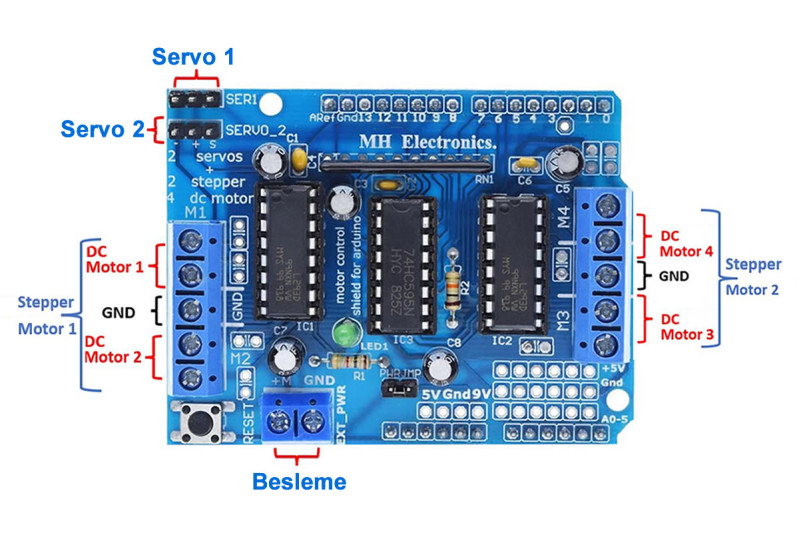

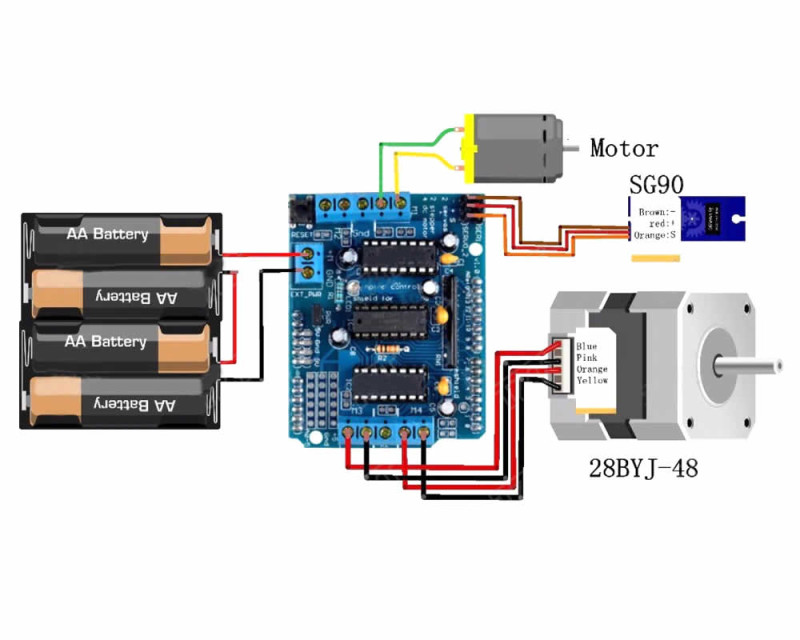

  • 4 DC motor sürme kapasitesi
  • 2 step motor sürme kapasitesi
  • 2 servo motor sürme kapasitesi
  • Sensör bağlantıları için boş bırakılmış analog giriş pinleri
  • Arduino Uno, Mega gibi kartlarla uyumludur. Farklı mcu kartları ilede sürülebilir.
  • 1 Adet besleme gösterge ledi
  • Reset buttonu
  • Renk: Mavi
  • Çalışma sıcaklığı: -10C  /  80C
  • Motor beslemesi için 5,08mm klemens girişi.

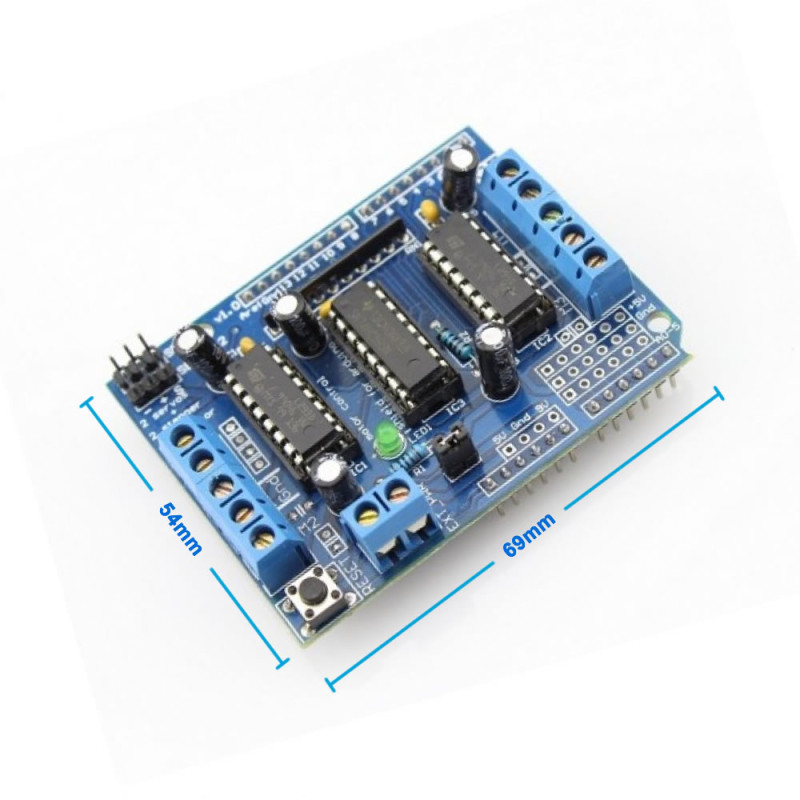

  • Boyutları : 2cm x 5.5cm x 6.9cm
  • Ağırlık: 32gr



Paket içeriği :

  •    1 Adet Arduino L293D Motor Shield



.
