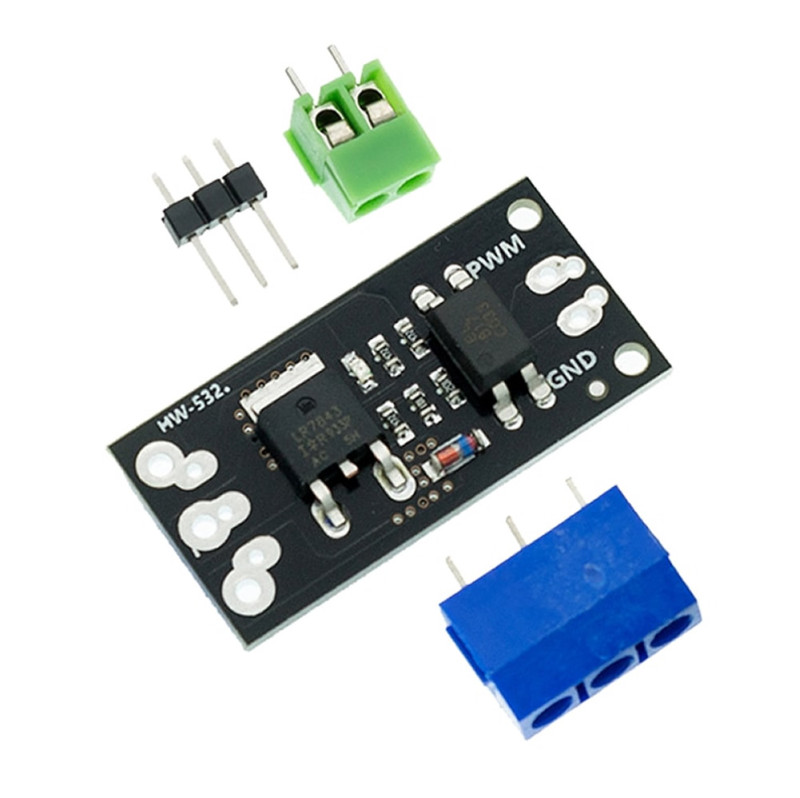

LR7843 Mosfet Modül

LR7843 Mosfet Sürücü Modül

Optokuplör izolasyon 30V 110A 140W Pwm Hız Kontrol Motor Solenoid Valf Led

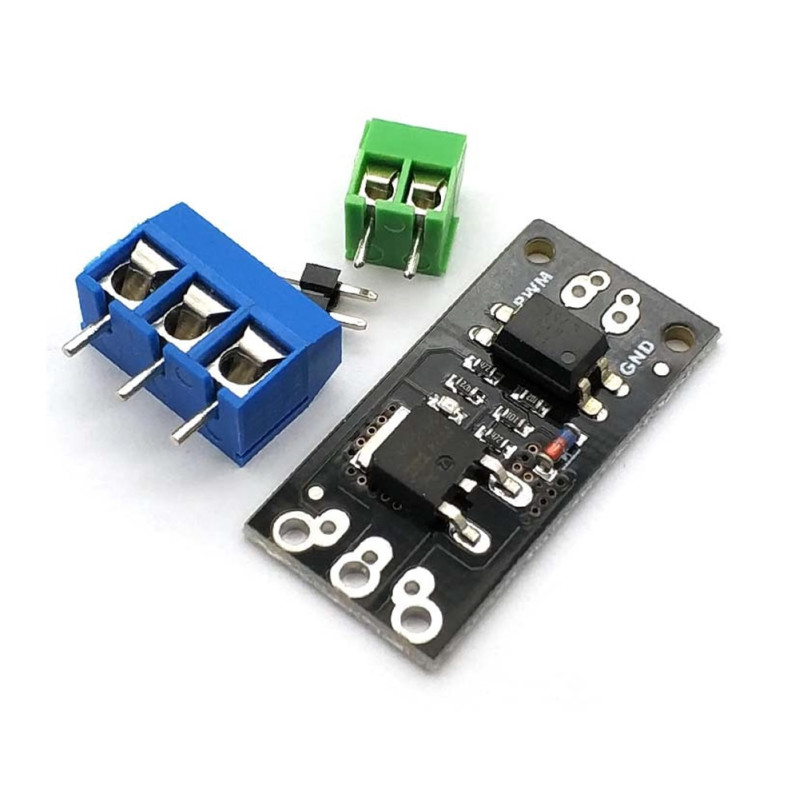

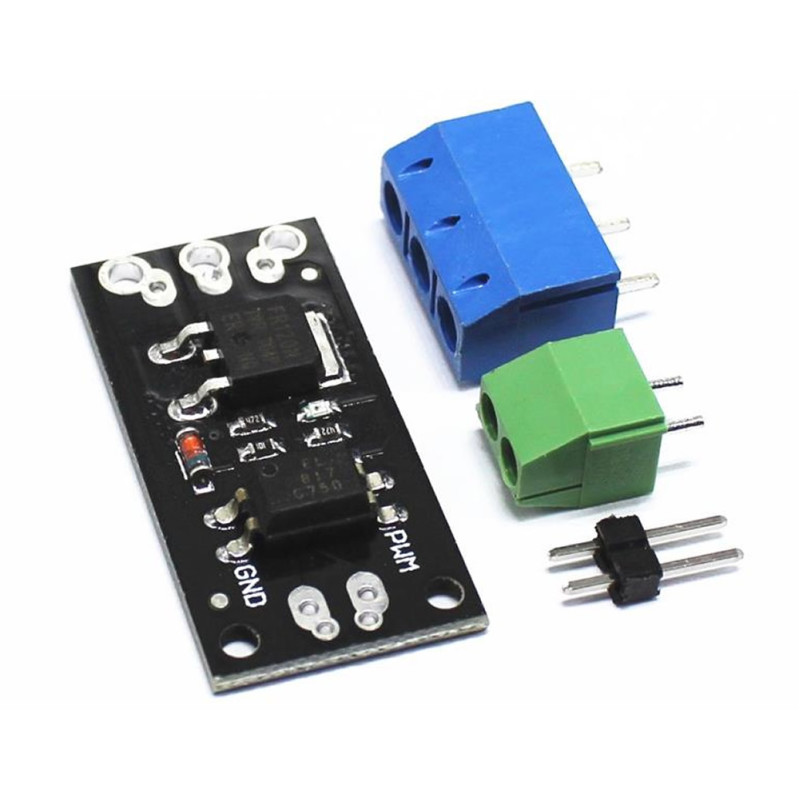

Not: Klemensler ve pin header kart üzerine lehimlenmeden, ayrı parça olarak gönderilir. Kullanım ihtiyacınıza göre klemensleri lehimleyebilir ya da kabloyu doğrudan karta lehimleyebilirsiniz.

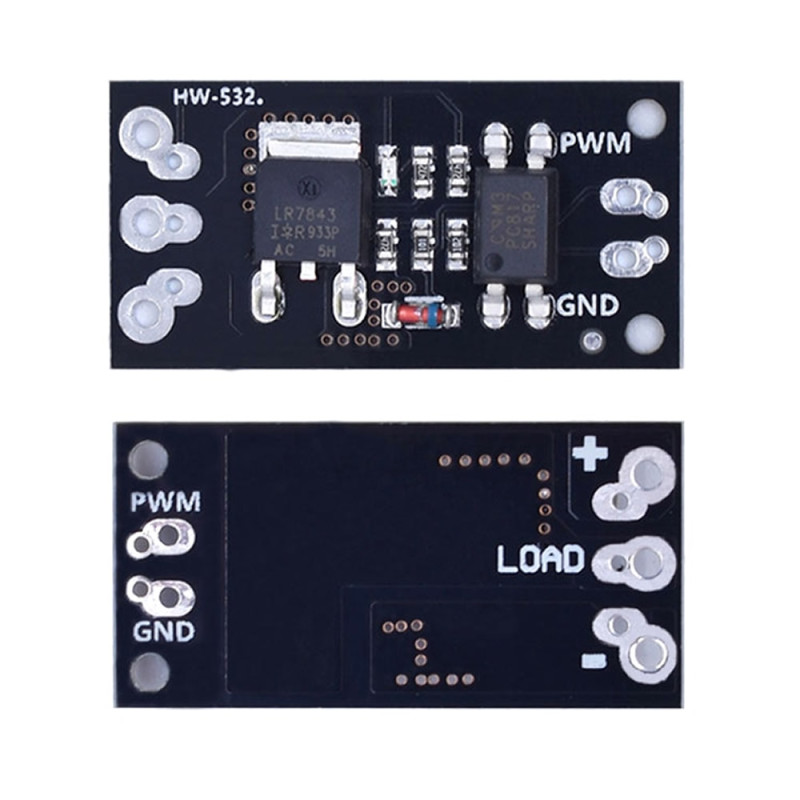

     LR7843 Mosfet Modül, tek kanallı ve optokuplör yalıtımlı bir DC yük anahtarlama kartıdır. Kart üzerindeki IRLR7843 N kanal MOSFET, 3.3V ya da 5V lojik sinyalle sürülür ve 30V'a kadar DC yükleri açıp kapatır; PWM sinyaliyle led parlaklığı ve motor hızı ayarlanabilir. Kontrol girişi optokuplör üzerinden MOSFET'i sürdüğü için kontrol kartı ile yük devresi birbirinden yalıtılmıştır.

     MOSFET'in iletim direnci 3.3mΩ gibi çok düşük bir değerdir; bu sayede orta akımlarda az ısınır. MOSFET'in veri sayfasındaki 161A değeri transistörün kendi sınırıdır; 33mm x 16mm boyutundaki bu küçük kart, soğutucusuz olarak 12V'ta yaklaşık 15A sürekli akım için uygundur. Röleye göre sessiz çalışır, kontak aşınması yoktur ve hızlı açıp kapatabildiği için PWM ile kullanılabilir. AC yüklerin kontrolü için uygun değildir.

     Motor, pompa, solenoid valf, fan, led şerit ve ısıtıcı gibi DC yükleri bir kontrol kartından açıp kapatmak ya da PWM ile ayarlamak için kullanılır.

Öne çıkan özellikler:

     Optokuplör yalıtımı: Kontrol girişi (PWM, GND) MOSFET devresine optokuplör üzerinden bağlanır; kontrol tarafının toprağı yük tarafının toprağına kartta bağlı değildir.

     Düşük iletim direnci: IRLR7843 MOSFET'in iletim direnci 3.3mΩ'dur; yük akımında MOSFET üzerinde düşen gerilim ve ısınma azdır.

     PWM ile ayar: PWM sinyaliyle led parlaklığı, motor ve fan hızı, ısıtıcı gücü ayarlanır; PWM pini yüksek (HIGH) olduğunda yük çalışır.

     Geniş kontrol gerilimi: Kontrol girişi 3.3V ve 5V lojik çıkışlarla çalışır; 2.5V-20V arası kontrol sinyali kabul eder.

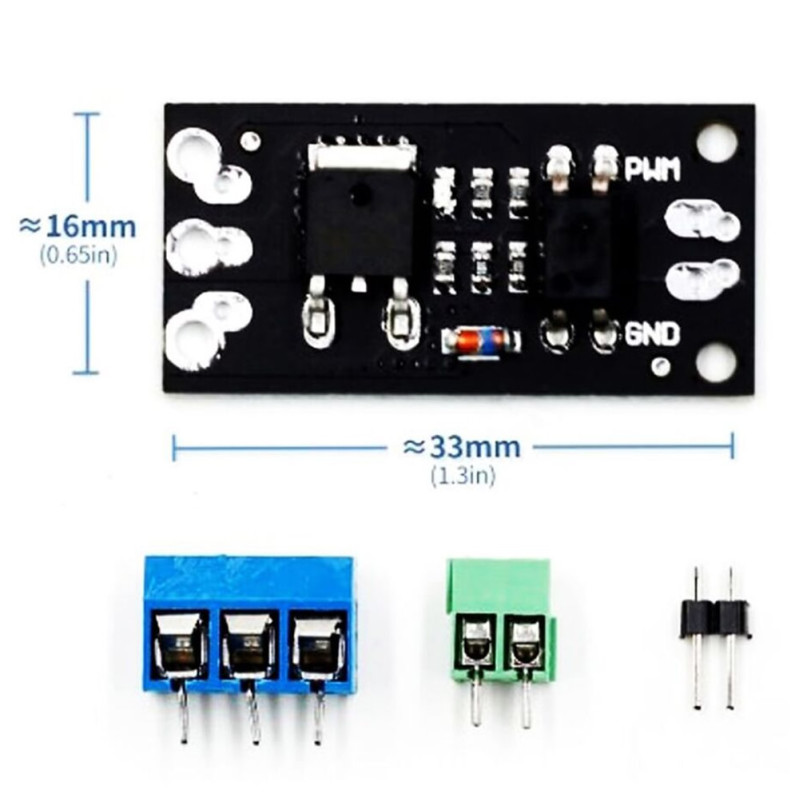

     Küçük kart: 33mm x 16mm boyutundadır; iki montaj deliğiyle kutu içine sabitlenir, klemens ya da doğrudan kablo ile bağlanır.

Özellikler:

• Ürün tipi: Tek kanallı, optokuplör yalıtımlı N kanal MOSFET anahtarlama modülü

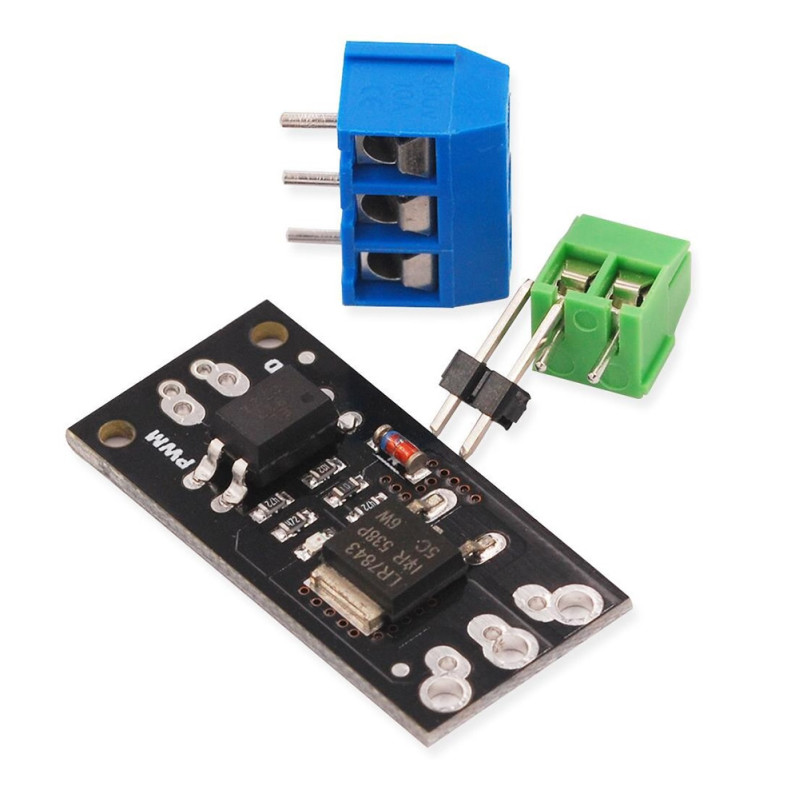

• MOSFET: IRLR7843 (LR7843), N kanal, TO-252 (D-PAK) kılıf
• Kontrol sinyali: 3.3V / 5V lojik, PWM pini yüksek (HIGH) iken yük açık
• Kontrol girişi gerilim aralığı: 2.5V-20V
• Yük gerilimi: 6V-28V DC önerilir, en çok 30V (MOSFET sınırı)
• Yük akımı: soğutucusuz 12V'ta yaklaşık 15A sürekli; PWM'de kısa süreli daha yüksek
• MOSFET sınır değerleri (veri sayfası): 30V, 161A; bu değerler transistörün sınırıdır, kartın değil
• İletim direnci (RDS(on)): 3.3mΩ (veri sayfası, en çok, 10V gate gerilimiyle)
• PWM: Led parlaklığı, motor ve fan hızı ayarı için PWM ile sürülebilir
• Yalıtım: Optokuplör; kontrol toprağı ile yük toprağı kartta birbirine bağlı değildir
• Anahtarlama şekli: Düşük taraf (yükün eksi hattı) anahtarlama
• Gate sürüşü: Yük beslemesinden gerilim bölücüyle (beslemenin yaklaşık yarısı)
• Kontrol bağlantısı: PWM ve GND; 2 pin vidalı klemens ya da pin header ile
• Besleme ve yük bağlantısı: 3 pin vidalı klemens yeri (+ / LOAD / -; klemensler lehimsiz gönderilir)
• Geri dönüş diyotu: Kartta yoktur; endüktif yükte harici diyot gerekir
• Akım türü: Yalnız DC; AC yükler için uygun değildir
• Montaj: 2 adet 2mm montaj deliği
• Malzeme ve renk: Siyah PCB
• Ölçüler: 33mm x 16mm
• Ağırlık: 5gr (klemenssiz kart)

Kullanım bilgileri:

• Kontrol kartının PWM ya da dijital çıkışını modülün PWM pinine, kontrol kartının GND'sini modülün GND pinine bağlayın.

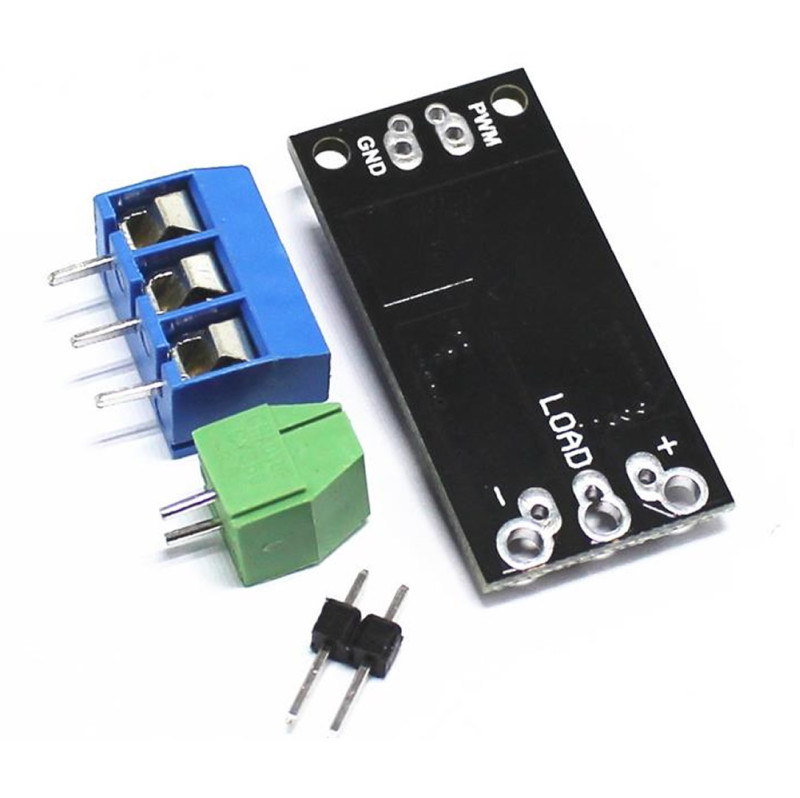

• 3 pin klemenste yük beslemesinin + ucunu +, - ucunu - ucuna bağlayın; yükün + ucunu + ucuna, - ucunu LOAD ucuna bağlayın. MOSFET yükün eksi hattını açıp kapatır.
• Klemensler ve pin header lehimsiz gelir; ihtiyacınıza göre klemensleri lehimleyin ya da akıma uygun kalınlıkta kabloyu doğrudan karta lehimleyin.
• Motor, solenoid valf, röle bobini gibi endüktif yüklerde yükün iki ucuna ters yönde bir geri dönüş diyotu bağlayın.

Kullanım alanları:

•  Led şerit dimmer ve parlaklık ayarı
•  DC motor hız kontrolü
•  Akvaryum ve sulama pompası kontrolü
•  Solenoid valf kontrolü
•  Fan hız kontrolü ve havalandırma
•  Kuluçka makinesi ve ısıtıcı rezistans kontrolü
•  Elektrikli kapı kilidi ve kilit bobini kontrolü
•  Sera havalandırma ve sulama kontrolü
•  Karavan ve tekne 12V aydınlatma kontrolü
•  Röle yerine sessiz ve hızlı DC anahtarlama


Dikkat edilmesi gerekenler:

•  Kart yalnız DC yükler içindir; AC (220V şebeke) yükleri bu kartla kontrol etmeyin.
•  Yük gerilimi 28V'u (en çok 30V) aşmamalıdır.
•  MOSFET'in 161A veri sayfası değerini kartın akımı sanmayın; küçük kart soğutucusuz yaklaşık 15A için uygundur. Yüksek akımda MOSFET'in sıcaklığını kontrol edin, gerekirse soğutucu kullanın.
•  Gate gerilimi yük beslemesinin yaklaşık yarısıdır; 9V altındaki beslemelerde birkaç amperin üstünde MOSFET tam iletime geçmeyip ısınabilir.
•  Kartta geri dönüş diyotu yoktur; endüktif yüklerde harici diyot kullanmazsanız MOSFET zarar görebilir.

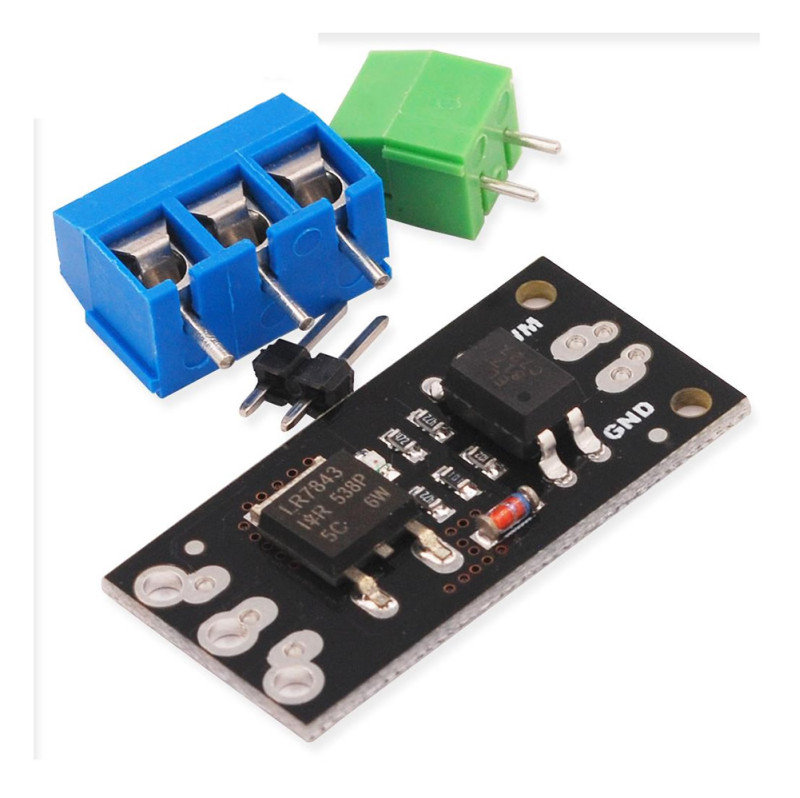

Paket içeriği:

•  1 Adet LR7843 Mosfet Modül
•  1 Adet 3 pin vidalı klemens (lehimsiz)
•  1 Adet 2 pin vidalı klemens (lehimsiz)
•  1 Adet erkek pin header (lehimsiz)
