Metal Sensör Probu 100mm

Metal Sensör Probu 100mm

Çelik Kılıf Kutu Sıcaklık Isı Termo Tüp Boru Ds18b20 Ntc Lm35 PT100 Koruyucu Ateş Basınç Asit Korozyon

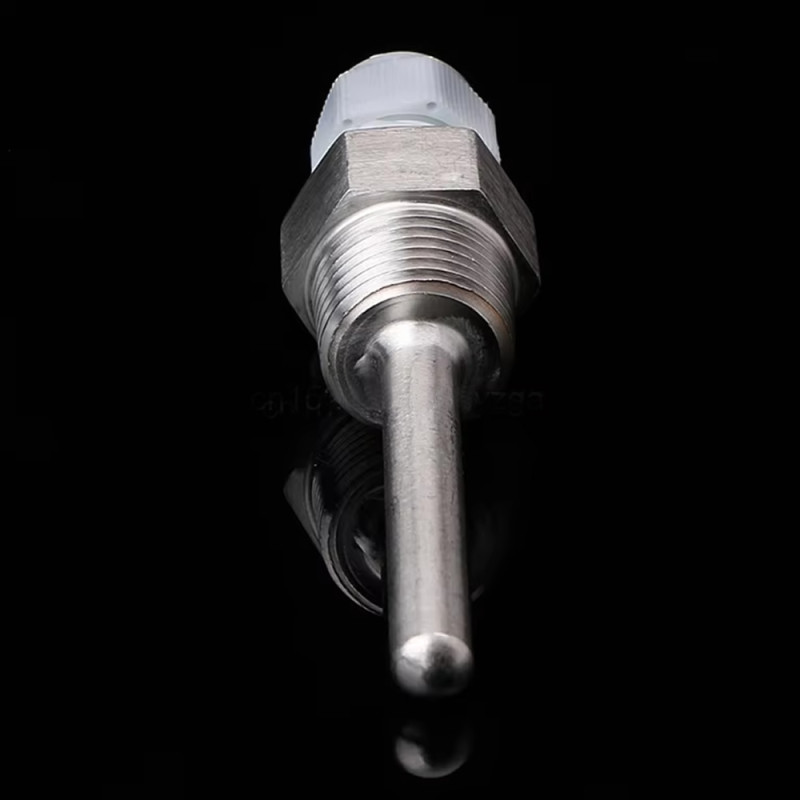

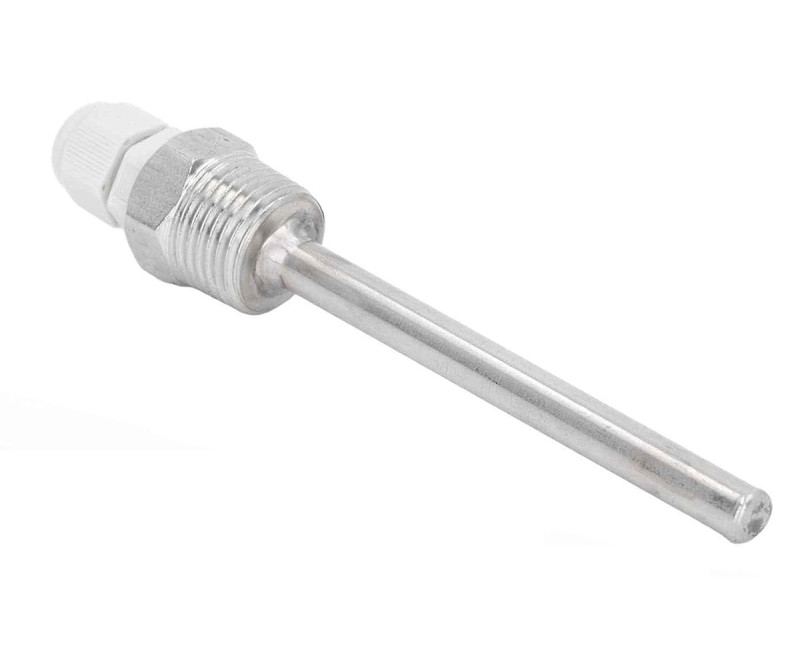

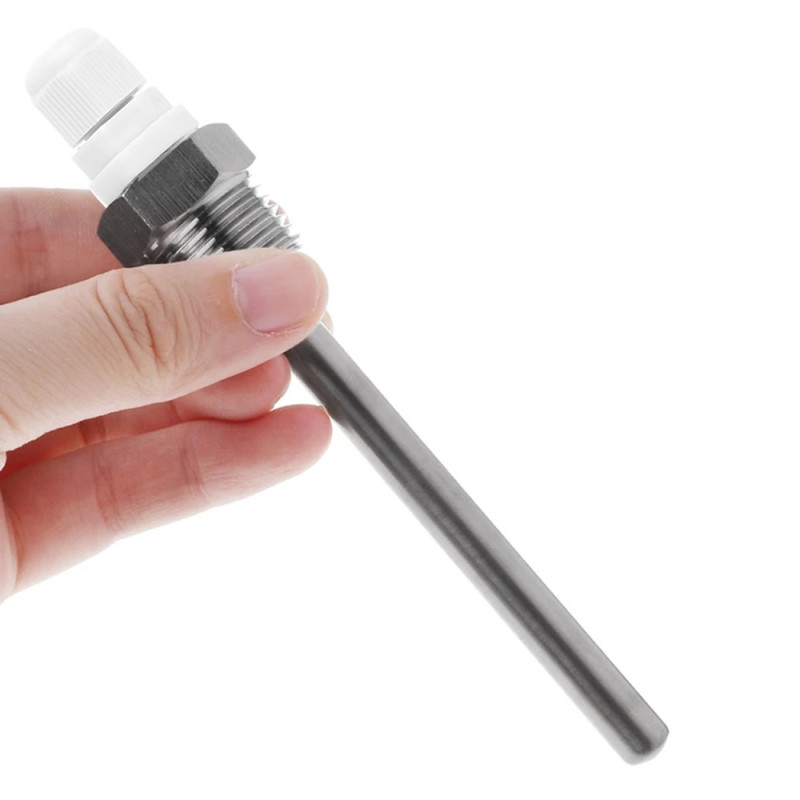

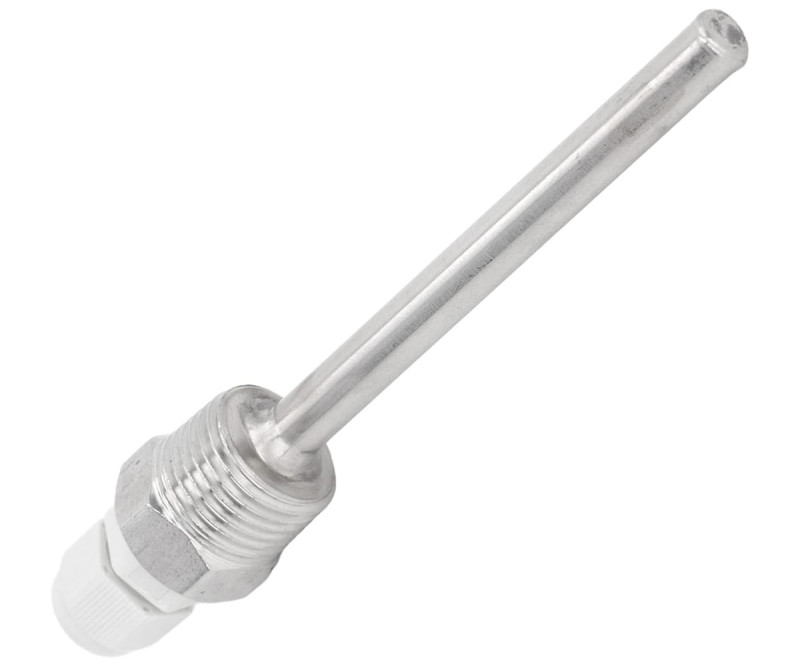

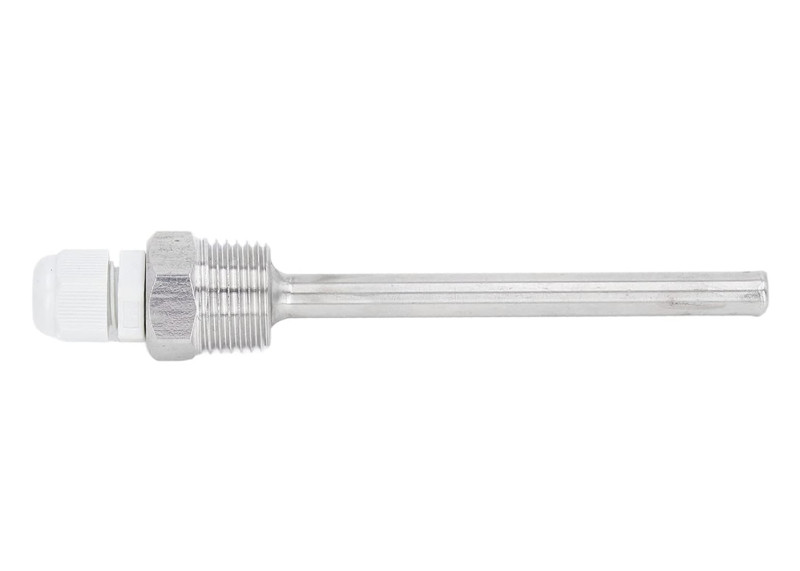

     Metal Sensör Probu 100mm, sıcaklık sensörleri için 1/2 inç dişli, arkası plastik kablo rakorlu, SUS304 paslanmaz çelik koruyucu kılıftır. Ds18b20, ntc, pt100 vb. sıcaklık sensörleri ile kullanılabilir. 100mm uzunluğunda, 8mm dış çaplı ve 6mm iç çaplı çelik tüpün bir tarafı açık diğer tarafı kapalıdır; sensör arka taraftan tüpün kapalı ucuna kadar sürülür. Altıgen gövdedeki yaklaşık 20mm çaplı dişli yapısı ile tank, kazan ve boru tesisatındaki 1/2 inç dişi yuvaya kolayca montajlanır.

     Yüksek basınç ya da sensöre zarar verebilecek sıvı benzeri ortamlarda, solar sistemlerde sensöre koruma sağlar. Dayanıklı ve sağlam yapısı ile sensörü dış etkilerden korur. Arka kısımda su geçirmezliği sağlayacak plastik aparatlara sahiptir; kabloyu sıkıştırarak sızdırmazlığı sağlar. Sensör kutusu içine epoksi ile birlikte yerleştirilerek kullanılabilir. Tesisat boşaltılmadan sensör çıkarılabildiği için hızla bozuk sensör değişimine imkan verir.

Öne çıkan özellikler:

     1/2 inç dişli montaj: Altıgen gövdeli 1/2 inç dış diş, tank, kazan, boyler ve boru tesisatındaki 1/2 inç dişi yuvaya ya da T parçasına anahtarla sıkılır; dişe sızdırmazlık bandı sarılır.

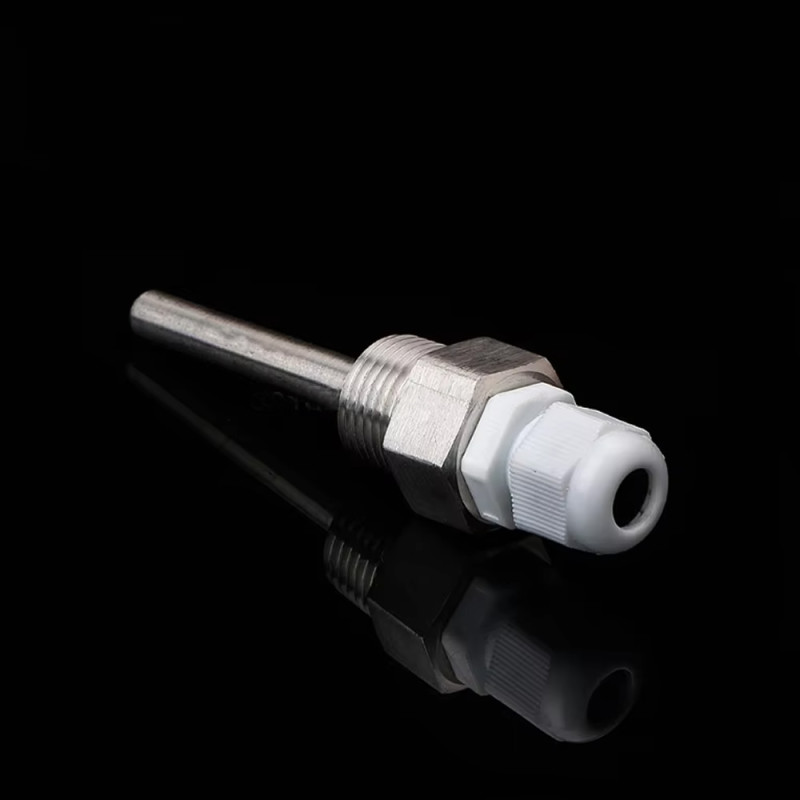

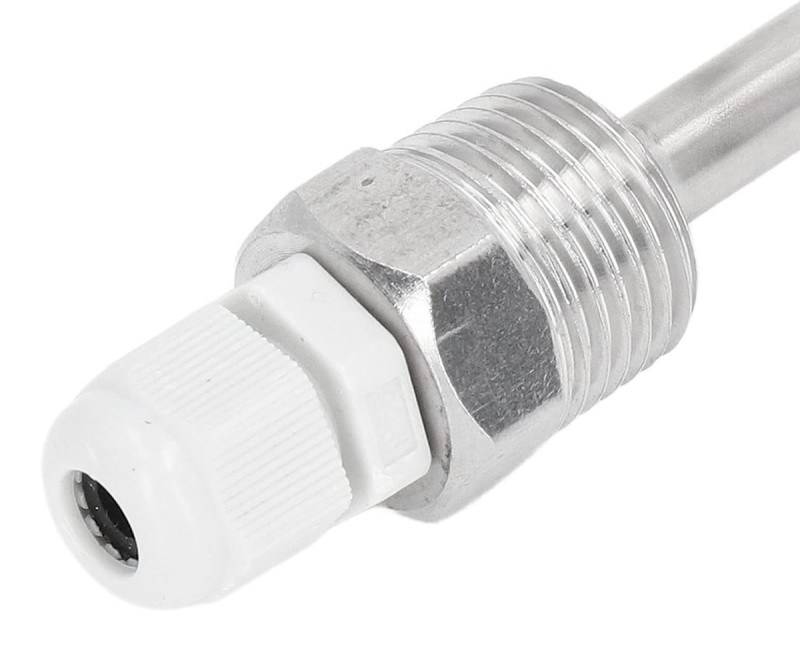

     Plastik kablo rakoru: Arka uçtaki plastik rakor sensör kablosunu sıkıştırarak su girişini önler ve kabloyu yerinde tutar. Plastik aparat sıcaklık dayanımı 80°C'dir (kısa süreli 100°C).

     6mm iç çaplı kapalı uçlu tüp: Dış çapı 6mm'den küçük sensörler (TO-92 kılıflı DS18B20 ve LM35, ince NTC ve PT100 uçları) tüpün içine sürülür; sıvı sensöre değmez, ölçüm çelik tüp üzerinden yapılır.

     2MPa basınç dayanımı: Çelik kılıf en çok 2MPa basınca dayanır; basınçlı sıcak su tesisatında sensörü korur.

     SUS304 paslanmaz çelik: Oksitlenmez, parlatılmış yüzeyli çelik tüp su, sıcak su ve nemli ortamda paslanmaz; güçlü yapısı darbelere karşı koruma sağlar.

Özellikler:

• Ürün tipi: Sıcaklık sensörü için paslanmaz çelik koruma kılıfı (termokılıf), kablo rakorlu
• Model: Metal Sensör Probu 100mm
• Uyumlu sensörler: Dış çapı 6mm'den küçük DS18B20, NTC, PT100, LM35 vb. sıcaklık sensörleri
• Uç yapısı: Bir ucu açık (rakor tarafı), diğer tarafı kapalı
• Bağlantı dişi: 1/2 inç dış diş (yaklaşık 20mm), altıgen gövde; diş tipi BSP (G1/2) ya da NPT olabilir
• Basınç: 2MPa Maksimum
• Kablo girişi: Plastik sızdırmazlık rakoru, kabloyu sıkıştırarak su geçirmezlik sağlar
• Plastik aparat sıcaklık dayanımı: 80°C (Kısa süreli 100°C)
• Metal tüp sıcaklık dayanımı: en çok 250°C; kullanım sınırını plastik aparat ve sensör belirler
• Yüzey: Oksitlenmez parlatılmış yüzey
• Yapı: Güçlü yapısı darbelere karşı koruma sağlar; sağlam ve uzun ömürlü
• Şekil: Silindirik tüp
• Malzeme: Paslanmaz çelik SUS304
• Renk: Gümüş (rakor beyaz)

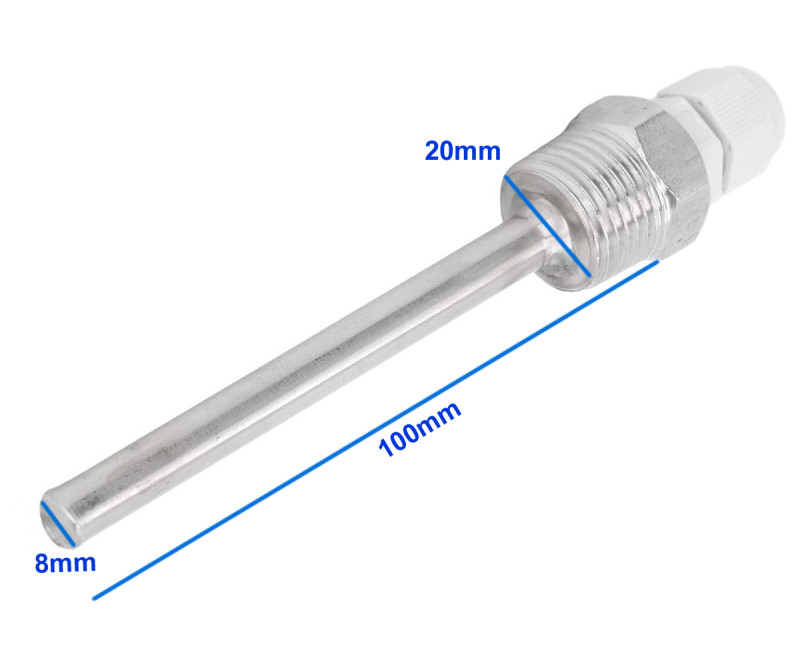

• Tüp uzunluğu: 100mm
• Tüp dış çapı: 8mm
• Tüp iç çapı: 6mm
• Dişli metal kısım çapı: yaklaşık 20mm
• Plastik-metal birleşim iç çapı: 12mm
• Boyutlar: 8mm x 100mm x 20mm
• Ağırlık: 55gr

Kullanım bilgileri:

• Sensörün dış çapını ölçün; 6mm'den küçük olmalıdır. Sensörü kablosuyla birlikte arka rakordan geçirip tüpün kapalı ucuna kadar sürün, sonra rakoru elle sıkarak kabloyu sabitleyin.
• Isı iletimini artırmak için tüpün içine az miktarda termal macun koyabilir ya da sensörü epoksi ile birlikte yerleştirebilirsiniz; epoksi kullanılırsa sensör sonradan değiştirilemez.
• Montaj için dişe sızdırmazlık bandı sarın ve probu tesisattaki 1/2 inç dişi yuvaya altıgen kısımdan anahtarla sıkın; tüp ölçülecek sıvının içinde kalacak şekilde yerleştirin.
• Sensör kablosunu termostat, sıcaklık kontrol cihazı ya da ölçüm kartına bağlayın; çelik kılıf ve tüp içindeki hava boşluğu ölçüme gecikme ekler; termal macun bu gecikmeyi azaltır.

Kullanım alanları:

•  Güneş enerjisi (solar) sistemleri
•  Kombi ve kalorifer tesisatı
•  Boyler ve sıcak su deposu
•  Kazan sıcaklık ölçümü
•  Tank ve depo sıvı sıcaklığı
•  Boru tesisatında su sıcaklığı
•  Termostat ve sıcaklık kontrol cihazları
•  Isı pompası tesisatı
•  Fermantasyon tankı (bira, şarap)
•  Havuz suyu sıcaklık ölçümü

Dikkat edilmesi gerekenler:

•  Ürün yalnız koruyucu kılıftır, içinde sensör yoktur. İç çap 6mm'dir; 6mm çaplı çelik başlıklı hazır sensörler sıkı gelir ya da girmez, sensör çapını almadan önce ölçün.
•  Çalışma sıcaklığı yüksek basınç altında ve metal birleşim kısımlarında daha düşük performans gösterebilir. Plastik rakor 80°C sürekli (kısa süreli 100°C) dayanır; daha sıcak ortamda rakor ve sensör kablosu zarar görür.
•  2MPa basıncı aşmayın; diş 1/2 inçtir, M20 ya da başka ölçüdeki yuvaya zorlanarak takılmaz; BSP (G) ve NPT dişler birbirine tam oturmaz, yuvanın diş tipini kontrol edin.
•  Kapalı uçlu tüptür; nem sensörü (SHT, AHT, BME280 vb.) için uygun değildir. Nem ölçümü için nefes alabilir sinter başlıklı Metal Sensör Kutusu kullanın.

Paket içeriği:

•  1 Adet Metal Sensör Probu 100mm
•  1 Adet plastik kablo rakoru ( Birleştirilmiş )
•  Not: Sıcaklık sensörü ve kablosu pakete dahil değildir.
