12mm PBS-33B Push Buton Kırmızı

12mm PBS-33B 2 Pin Push Buton Kırmızı

ON OFF 1A 250V Mini Yuvarlak Su Geçirmez Anahtar Momentary Switch

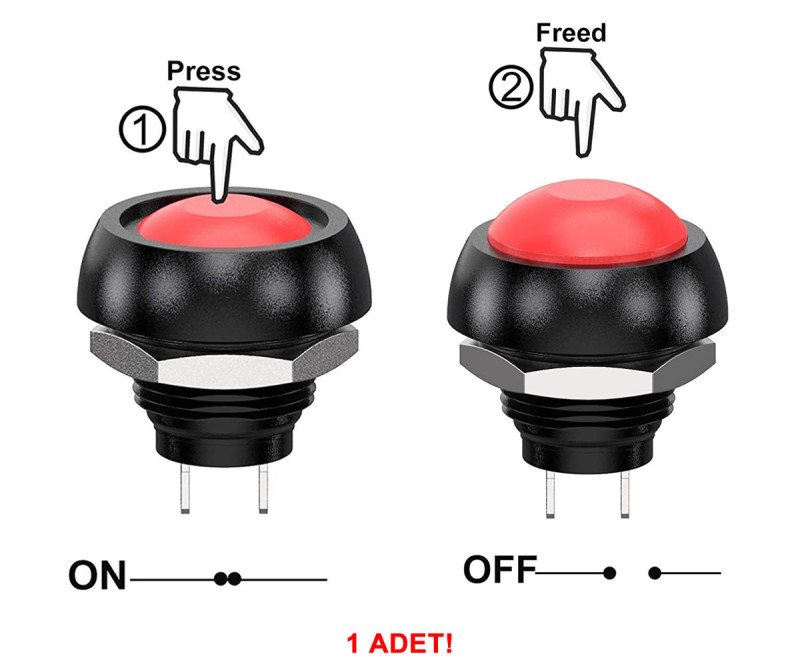

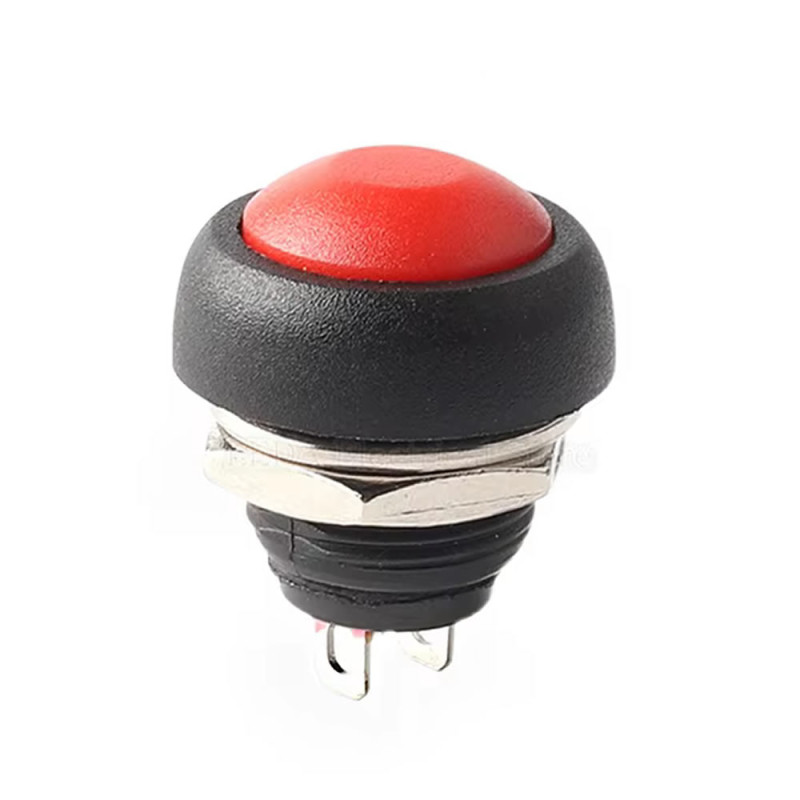

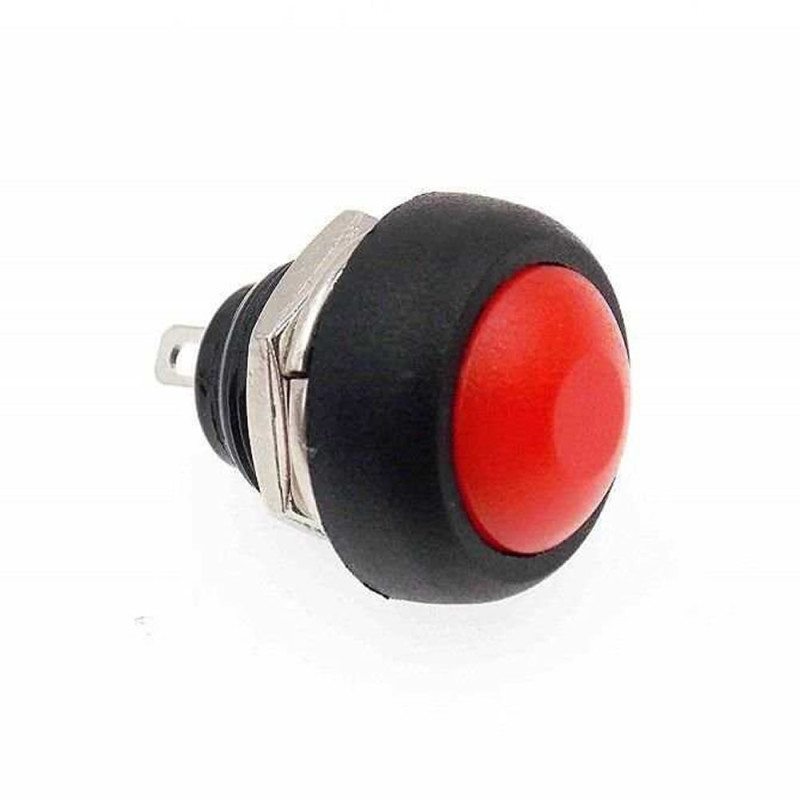

     PBS-33B, 12mm panel deliğine takılan, kırmızı kubbe kapaklı, 2 pinli mini push butondur. Anlık (momentary) çalışır: kontak normalde açıktır (NO), butona basılı tutulduğu sürece kapanır, bırakıldığında yay ile geri döner ve devre tekrar açılır. Anahtarlama değeri 250V AC'de 1A, 125V AC'de 3A'dır.

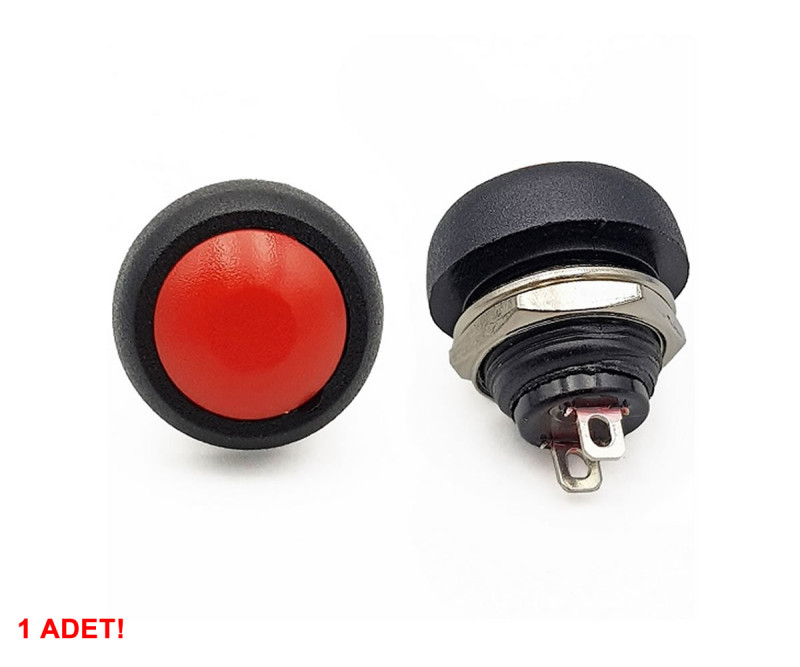

     Gövde 12mm vida dişlidir; panele önden geçirilir ve arkadan metal somunla sıkılır, en çok yaklaşık 3mm kalınlığındaki panele takılır. Arka taraftaki 2 adet yassı metal uç kablo lehimlemeye ya da yassı (faston) kablo ucu takmaya uygundur. Siyah plastik çerçeve ve kırmızı plastik kapak toplam yaklaşık 18mm boyutundadır ve yaklaşık 4gr ağırlığındadır.

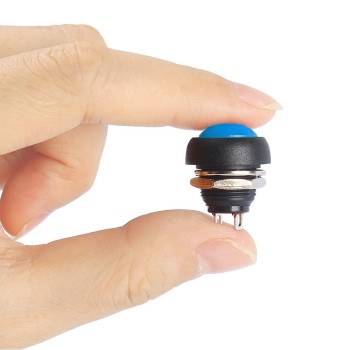

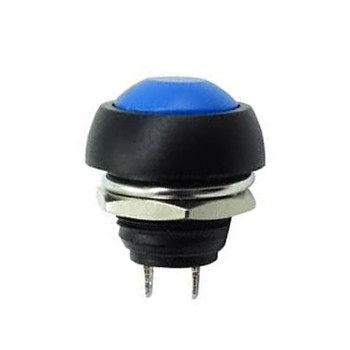

     Kırmızı kapak başlatma, durdurma, reset ya da uyarı butonu olarak panelde kolayca ayırt edilir. Aynı buton siyah, sarı, mavi, yeşil ve beyaz kapaklı olarak da bulunur; farklı işlevler için farklı renk kullanılarak kontrol panelleri düzenlenebilir.

Öne çıkan özellikler:

     Anlık çalışma (momentary): Butona basılı tutulduğu sürece devre kapanır, bırakınca açılır; kilitlenmez. Başlatma, reset ve zil gibi tek basışlık komutlar için uygundur.

     Kırmızı kubbe kapak: Siyah çerçeve içindeki kırmızı kapak panelde kolay görülür; dur, reset ya da uyarı işlevli butonlar için tercih edilir.

     12mm panel montajı: Vida dişli gövde 12mm deliğe takılır ve arkadan somunla sıkılır; en çok yaklaşık 3mm kalınlığındaki panele uyar.

     1A 250V / 3A 125V anahtarlama: Kontaklar 250V AC'de 1A, 125V AC'de 3A'e kadar akımı anahtarlar; düşük gerilimli kontrol devreleri için rahat bir paydır.

     Lehim ve faston uyumlu uç: 2 adet yassı metal uç kabloya lehimlenebilir ya da yassı (faston) kablo ucu takılabilir.

Özellikler:

• Ürün tipi: Anlık (momentary) mini push buton, yaylı geri dönüşlü
• Model: PBS-33B
• Kontak tipi: NO (normalde açık), basınca kapanır
• Hareket tipi: Push to ON ( OFF-ON ), bırakınca OFF
• Anahtarlama değeri: 1A 250V AC / 3A 125V AC
• Pin sayısı: 2
• Kutup ve konum: 1 kutup, 1 anlık konum

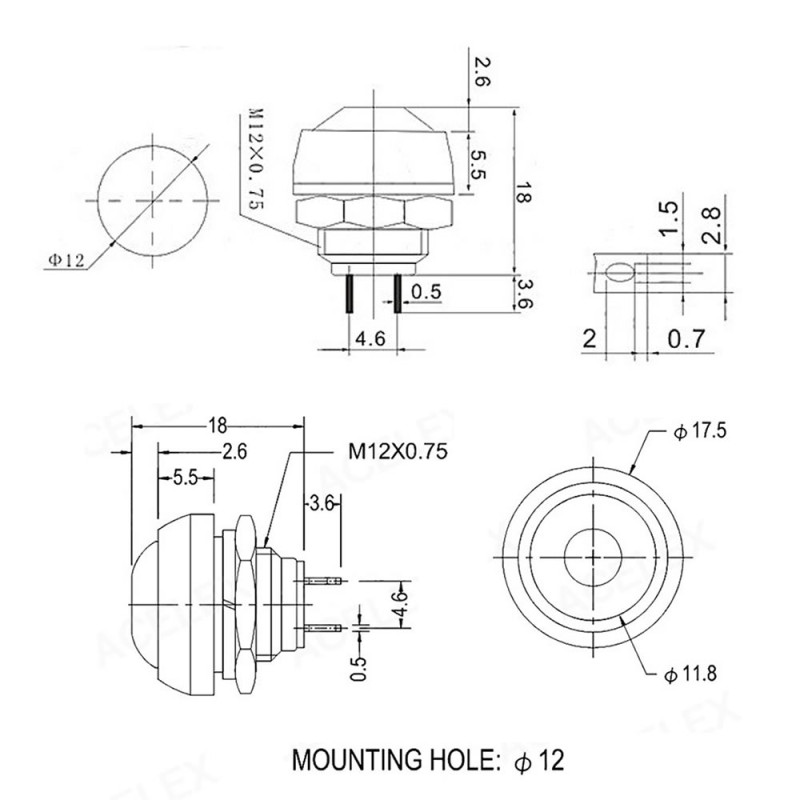

• Panel montajı: 12mm delik
• Sabitleme: Vida dişli gövde, metal somunla panele sabitlenir
• Uygun panel: En çok yaklaşık 3mm kalınlıkta
• Bağlantı ucu: Yassı metal uç, lehimlenebilir ya da yassı (faston) kablo ucu takılır

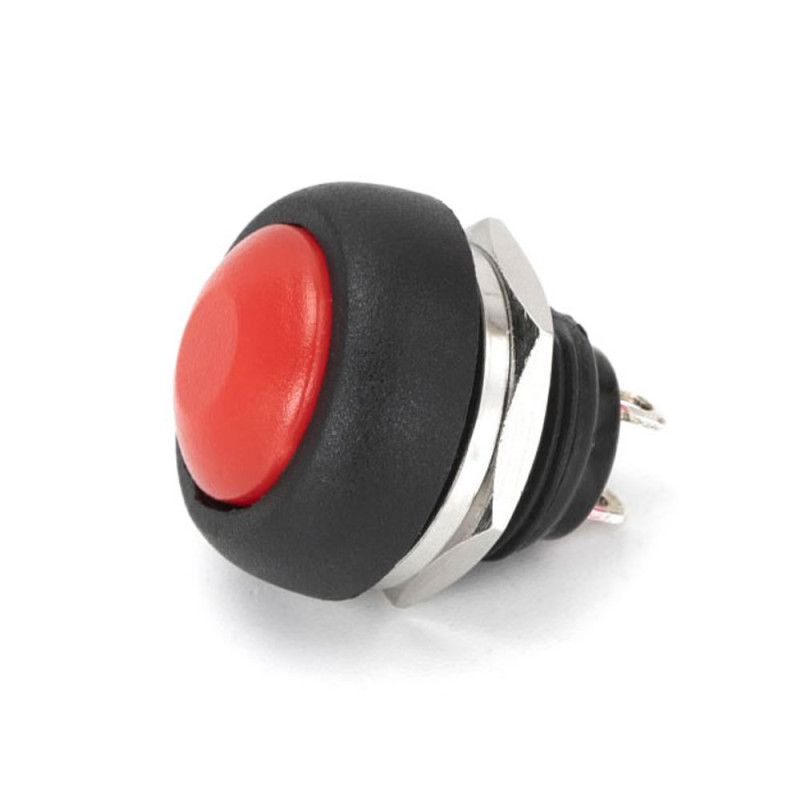

• Kapak şekli: Kubbe (yuvarlak) kapak, siyah çerçeve
• Elektriksel ömür: En az 10.000 basma (mekanik ömür en az 100.000)
• Çalışma sıcaklığı: -25°C - 85°C
• Malzeme: Plastik gövde ve kapak, metal somun ve bağlantı uçları
• Renk: Kırmızı kapak, siyah gövde

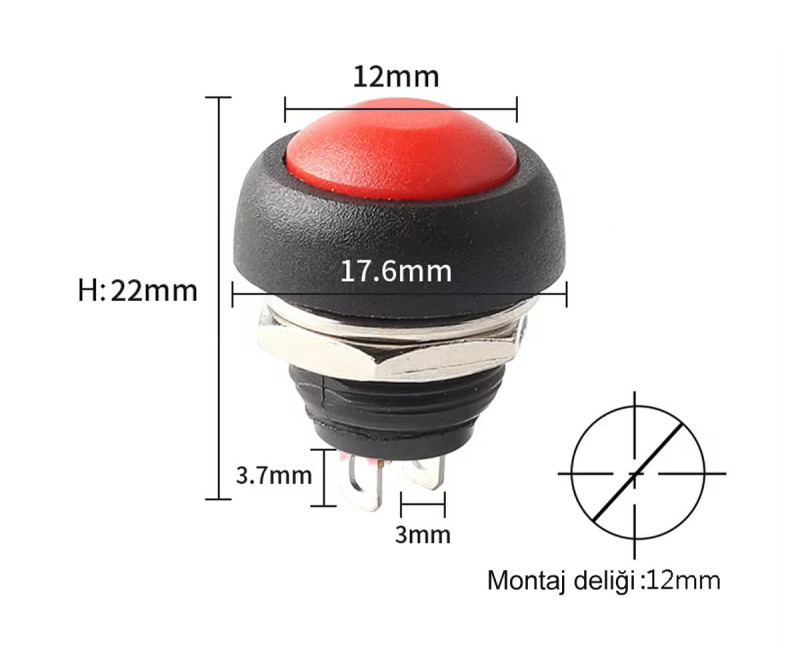

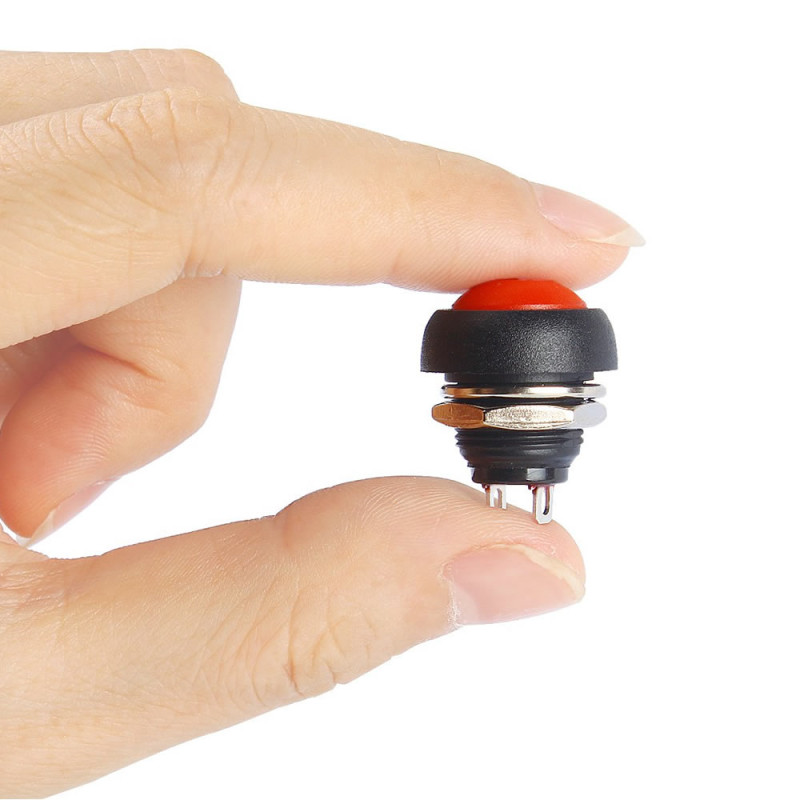

• Ölçüler: Yaklaşık 18mm x 18mm x 18mm
• Ağırlık: Yaklaşık 4gr

Kullanım bilgileri:

• Panelde 12mm delik açın. Somunu sökün, butonu panelin ön yüzünden geçirin ve somunu arkadan elle sıkın; somunu aşırı sıkıp plastik dişi zorlamayın.
• Buton kutupsuzdur; 2 ucu anahtarlanacak hattın arasına seri bağlayın. Butona basılı tutuldukça hat kapanır.
• Lehimleme yapacaksanız bağlantı ucunu kısa sürede lehimleyin; uzun ısı plastik gövdeyi yumuşatabilir. Lehim noktalarını makaronla yalıtın.

Kullanım alanları:

•  Başlatma ve reset butonu
•  Kapı zili butonu
•  Alarm ve uyarı sistemleri
•  Kontrol paneli ve elektrik panosu
•  Kumanda kutusu
•  Oyun konsolu ve arcade kontrol paneli
•  Makine ve tezgah kumandası
•  Robot ve maket projeleri
•  Ev ve atölye otomasyon devreleri

Dikkat edilmesi gerekenler:

•  Bu buton anlık (momentary) çalışır, basılı konumda kilitlenmez; aç-kapa (kalıcı) anahtar gerekiyorsa kilitli tip buton kullanın.
•  250V AC'de 1A, 125V AC'de 3A sınırını aşmayın; motor, ısıtıcı gibi yüksek akımlı yükleri doğrudan değil, röle ya da kontaktör üzerinden anahtarlayın.
•  Satıcı ilanlarında "su geçirmez" olarak geçer, ancak IP koruma sınıfı belirtilmemiştir; doğrudan suya ve yağmura açık yerde kullanmayın.
•  Şebeke gerilimiyle kullanımda bağlantı uçları dokunmaya açıktır; panel arkasında yalıtım yapın ve bağlantıyı enerji yokken yapın.

Paket içeriği:

•  1 Adet 12mm PBS-33B Push Buton Kırmızı
•  1 Adet metal somun ( Birleştirilmiş )
•  Not: Kablo ve faston uç pakete dahil değildir.
