Plastik Proje Kutusu 65 x 38 x 22mm

Plastik Elektronik Proje Kutusu 65 x 38 x 22mm

Devre Prototip Güç Kaynağı Amfi Öğrenci Projesi

Plastik ayaklar hassastır. Kaba davranırsanız kırılabilir. Bunu bilerek kapağı açınız.

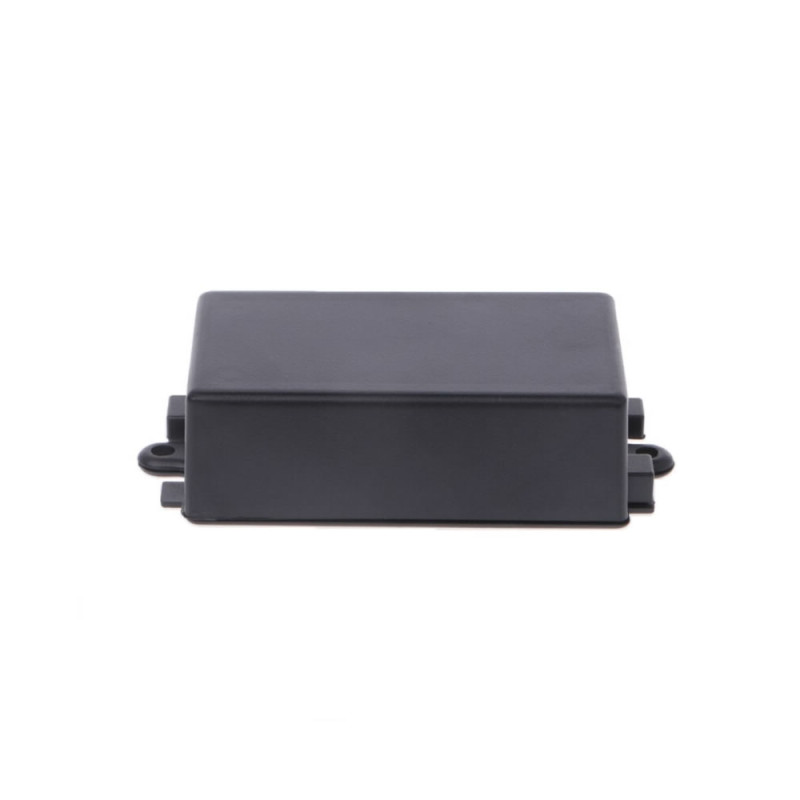

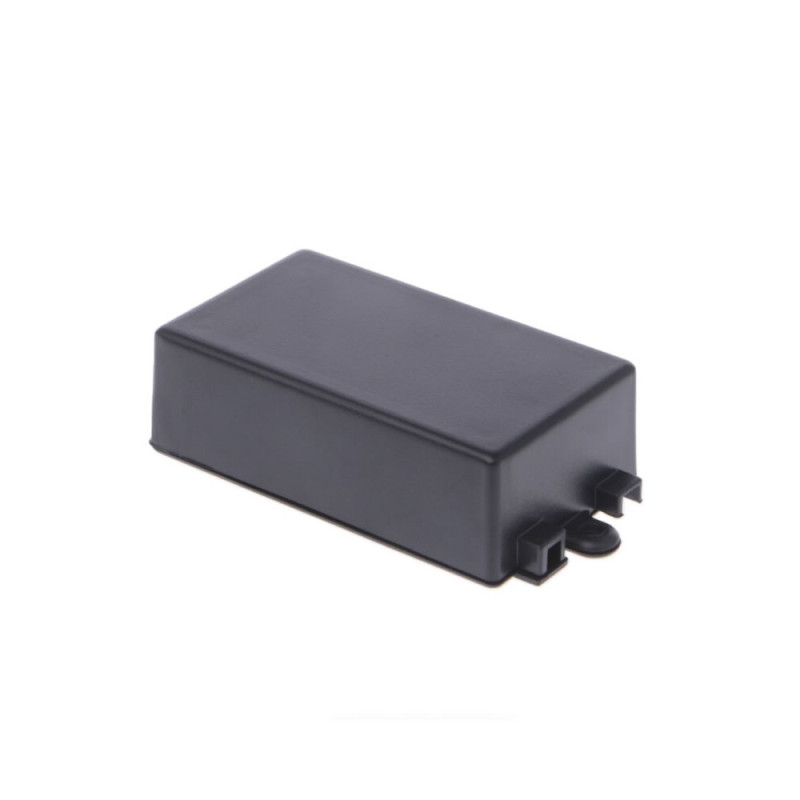

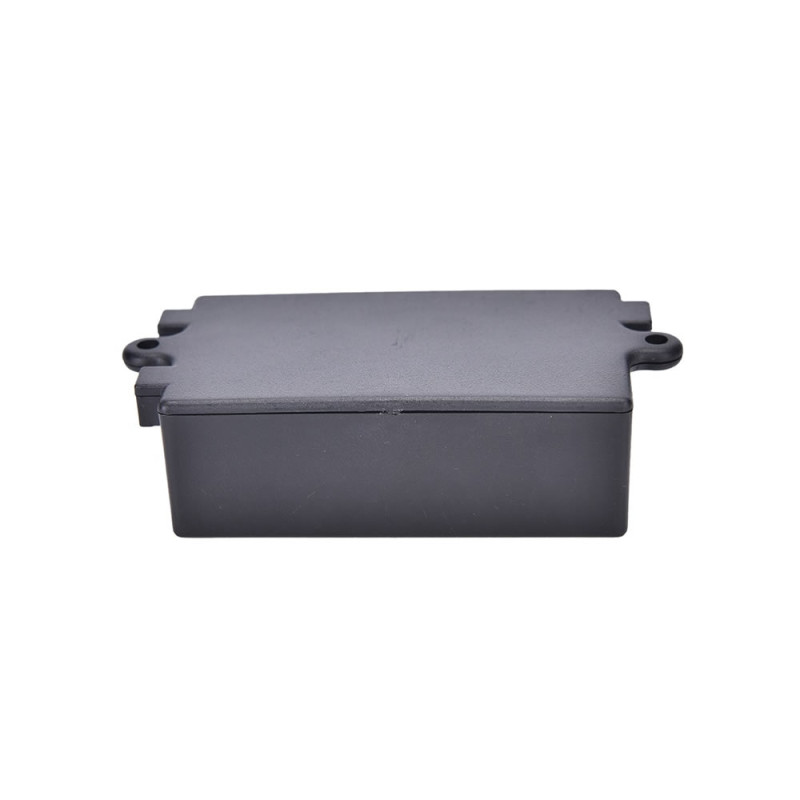

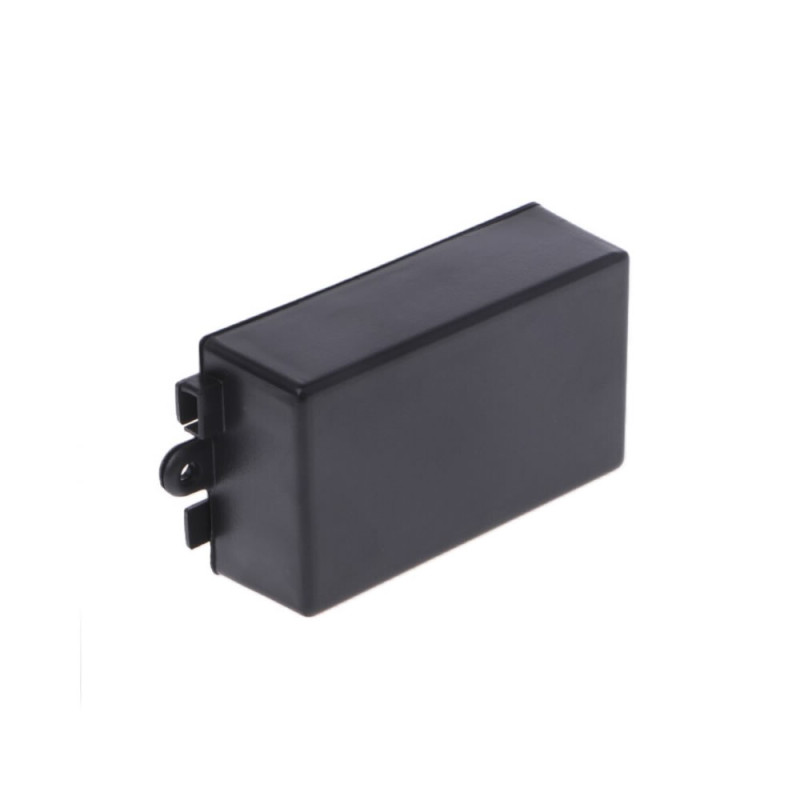

     Plastik Proje Kutusu 65 x 38 x 22mm, siyah ABS plastikten yapılmış, kapaklı ve montaj kulaklı küçük bir devre kutusudur. Gövdenin dış ölçüsü 65mm x 38mm x 22mm'dir; iki kısa kenardaki vida delikli montaj kulaklarıyla birlikte boyu yaklaşık 80mm olur. İç taban ölçüsü yaklaşık 61mm x 33mm'dir; bu ölçüden küçük kartlar, sensör ve röle kartları, küçük güç kaynağı ve LED sürücü devreleri içine yerleşir.

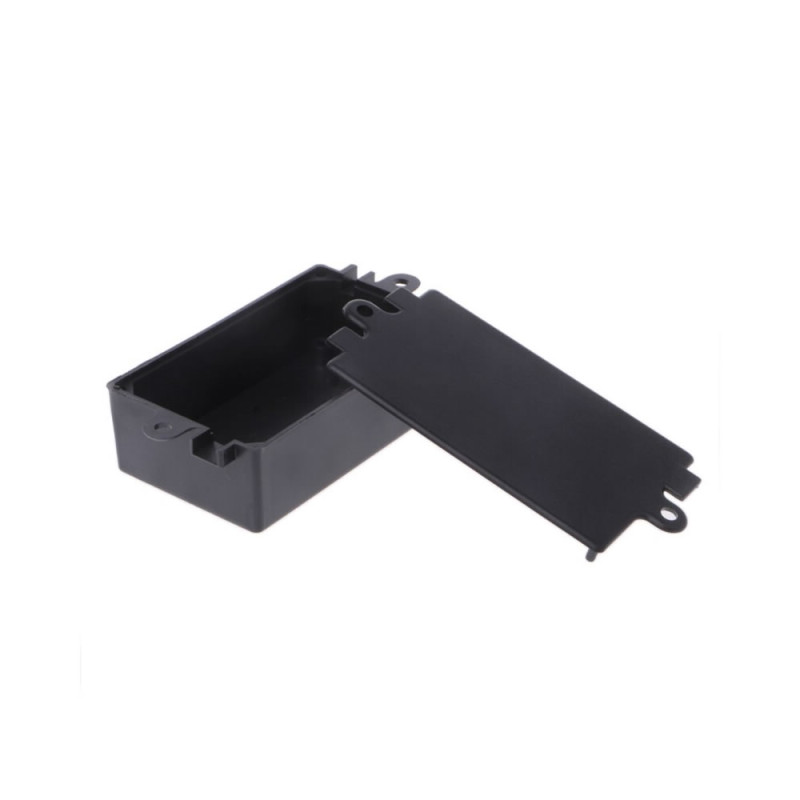

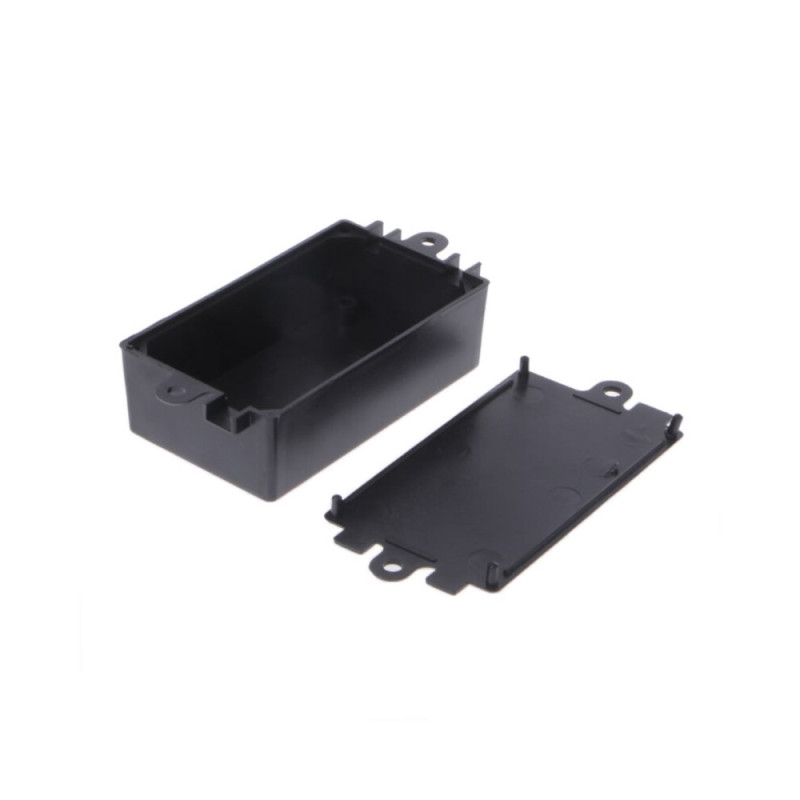

     Kapakta 4 adet plastik ayak bulunur; kapak bu ayaklarla gövdeye geçirilerek kapanır ve kutu birbirine bağlanır. Üst kapak içinde 4 adet kart (PCB) bağlantı noktası vardır. Kısa kenarlardaki kablo giriş yuvaları besleme ve sinyal kablolarının kutudan düzgün çıkmasını sağlar. Montaj kulaklarındaki deliklerle kutu duvara, panoya, cihaz gövdesine ya da araç içine vidalanabilir. Vida pakete dahil değildir.

     ABS gövde matkapla delinip kesilebilir; anahtar, LED, konnektör ya da kablo rakoru için ek delik açılabilir. Bu kutu, robiz.net'teki 100 x 60 x 25mm tırnaklı proje kutusundan daha küçüktür ve ondan farklı olarak dışa taşan montaj kulaklarına sahiptir.

Öne çıkan özellikler:

     Vidalanabilir kulaklar: Kutunun iki kısa kenarında vida delikli kulak vardır. Kutu duvara, panoya ya da cihaz içine sabitlenir, sallanmaz.

     Kablo giriş yuvaları: Kısa kenarlardaki yuvalardan kablo, kapak kapalıyken dışarı çıkar; ek delik açmadan besleme ve sinyal kablosu geçirilir.

     4 ayaklı kapak: Kapaktaki 4 plastik ayak gövdeye geçerek kapağı yerine oturtur. Ayaklar hassastır; kapak dikkatle açılıp kapatılır.

     Küçük devreler için iç hacim: İç taban yaklaşık 61mm x 33mm'dir. Üst kapak içindeki 4 bağlantı noktası kartın yerleşmesine yardım eder.

     İşlenebilir ABS gövde: Siyah ABS plastik matkapla delinir ve kesilir; anahtar, LED ve konnektör için delik açmak kolaydır.

Özellikler:

• Ürün tipi: Kapaklı, montaj kulaklı plastik devre kutusu
• Model: Plastik Proje Kutusu 65 x 38 x 22mm
• Kapak: Kapaktaki 4 adet ayak gövdeye geçerek kutuyu birleştirir
• Montaj kulakları: İki kısa kenarda, vida delikli
• Kablo girişi: Kısa kenarlarda kablo giriş yuvaları
• Kart bağlantısı: Üst kapak içinde 4 adet PCB bağlantı noktası
• Uygun kartlar: İç tabana sığan, yaklaşık 61mm x 33mm'den küçük kartlar
• Kulaklarla toplam boy: yaklaşık 80mm
• Uygun kullanım: Uygun fiyatlı küçük devre muhafazası
• İşlenebilirlik: Matkapla delinebilir, kesilebilir
• Yüzey: Mat, düz yüzeyli gövde ve kapak
• Kullanım ortamı: İç mekân; su geçirmez değildir
• Vida: Pakete dahil değildir
• Malzeme: Plastik ABS
• Renk: Siyah
• İç ölçü: yaklaşık 61mm x 33mm

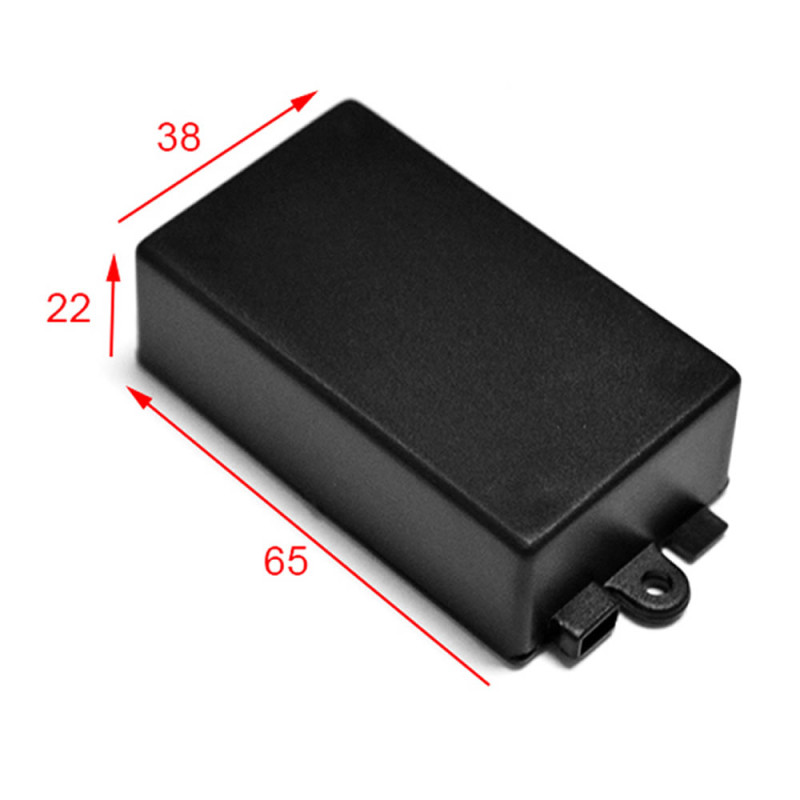

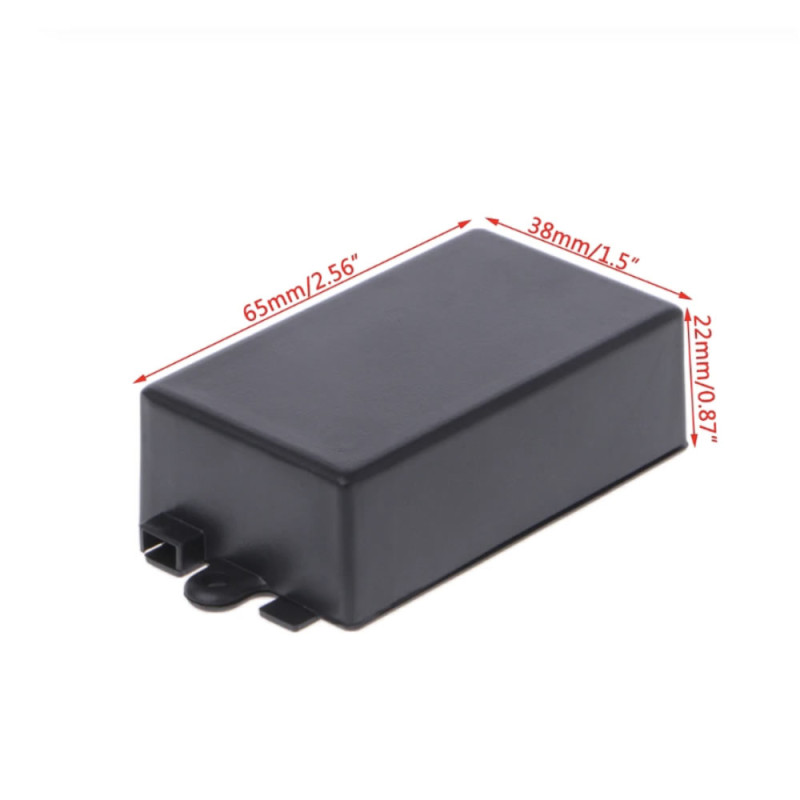

• Ölçüler: 65mm x 38mm x 22mm (montaj kulakları hariç)

Kullanım bilgileri:

• Kapağı açarken ve kapatırken kapaktaki plastik ayakları gövdeye düz hizada geçirin; ayakları yana zorlamayın.
• Kartı içine koymadan önce kartın ve üzerindeki konnektörlerin iç tabana (yaklaşık 61mm x 33mm) ve kapak kapandığında iç yüksekliğe sığdığını ölçün.
• Kutuyu montaj kulaklarındaki deliklerden uygun boy vidayla duvara ya da panoya sabitleyin; kabloları kısa kenardaki yuvalardan geçirin.

Kullanım alanları:

•  Sensör kartı muhafazası
•  Küçük güç kaynağı ve regülatör kutusu
•  Mini amfi kartı kutusu
•  Alarm ve uyarı devresi kutusu
•  Zamanlayıcı ve termostat devresi
•  Uzaktan kumanda alıcısı kutusu
•  Röle kartı muhafazası
•  LED sürücü devresi kutusu
•  Araç içi küçük devreler
•  Buat ve kablo bağlantı noktası


Dikkat edilmesi gerekenler:

•  Kapaktaki plastik ayaklar hassastır. Kaba davranırsanız kırılabilir; kapağı açarken bunu bilerek dikkatli açın.
•  Kutu su geçirmez değildir; dış mekânda, yağmur ve nem alan yerde kullanmayın.
•  Isınan parçalar (regülatör, güç direnci) için havalandırma deliği açın; plastik gövde uzun süre yüksek sıcaklıkta yumuşayabilir.
•  Ürün yanında vida bulunmamaktadır; montaj ve kart sabitleme için vidayı ayrıca temin edin.

Paket içeriği:

•  1 Adet Plastik Proje Kutusu 65 x 38 x 22mm
•  1 Adet kapak
•  Not: Vida pakete dahil değildir.
