Servo Motor Tester

Servo Motor / Fırçasız DC Motor Test Cihazı

PWM Sinyal Üreteci Hız Ayarı Potansiyometre Manuel Nötr Otomatik Mod RC Uçak Helikopter Drone Quadcopter Araba Tekne Kumanda

     Servo Motor Tester, servo motorları ve fırçasız motor hız kontrolcülerini (ESC) kumanda, alıcı, ek devre ya da yazılım olmadan test etmek için kullanılan 3 kanallı bir test cihazıdır. DC 4.8V-6V ile beslenir ve 3 çıkışından aynı anda 1.5ms ±0.5ms aralığında PWM sinyal verir; böylece aynı anda 3 servo ya da 3 ESC bağlanıp birlikte çalıştırılabilir. Uçuş yapmadan servo ve ESC'lerinizi test edebilir, donanımınızın çalışıp çalışmadığını anlayabilirsiniz; olası bir arızada hatanın yerini bulmanızı kolaylaştırır.

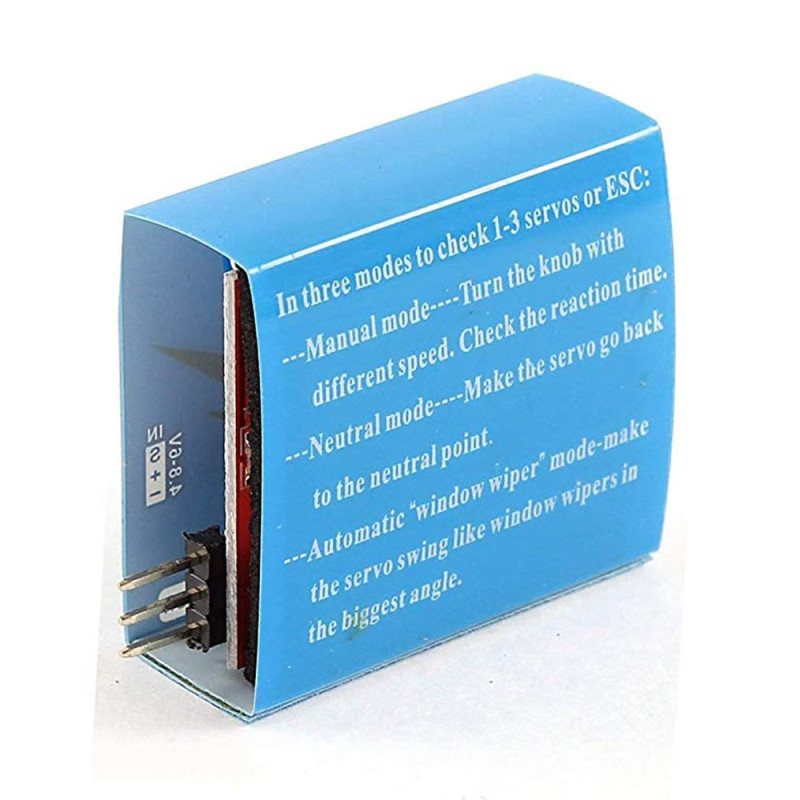

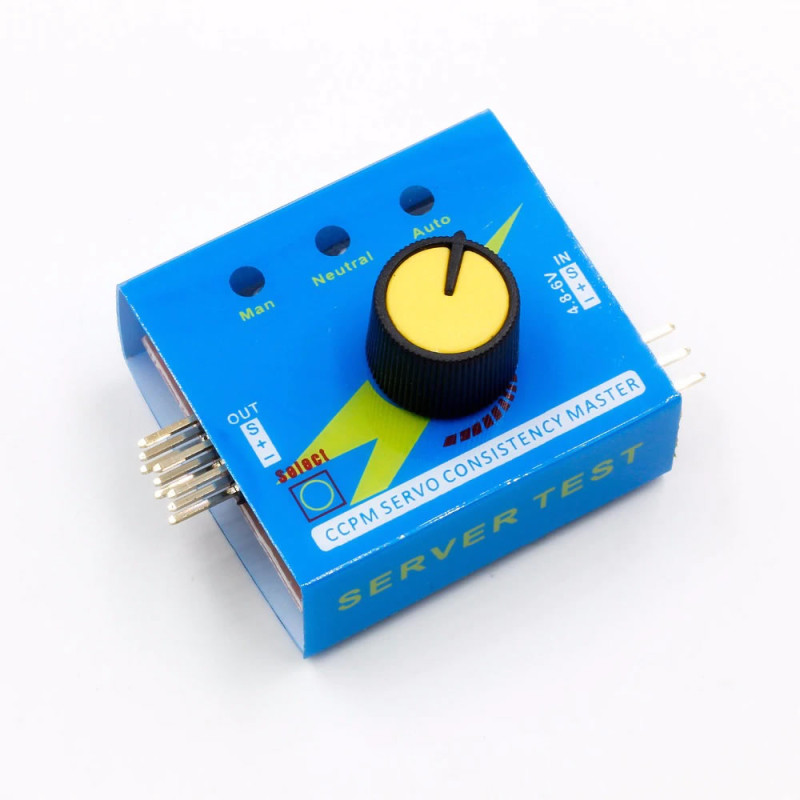

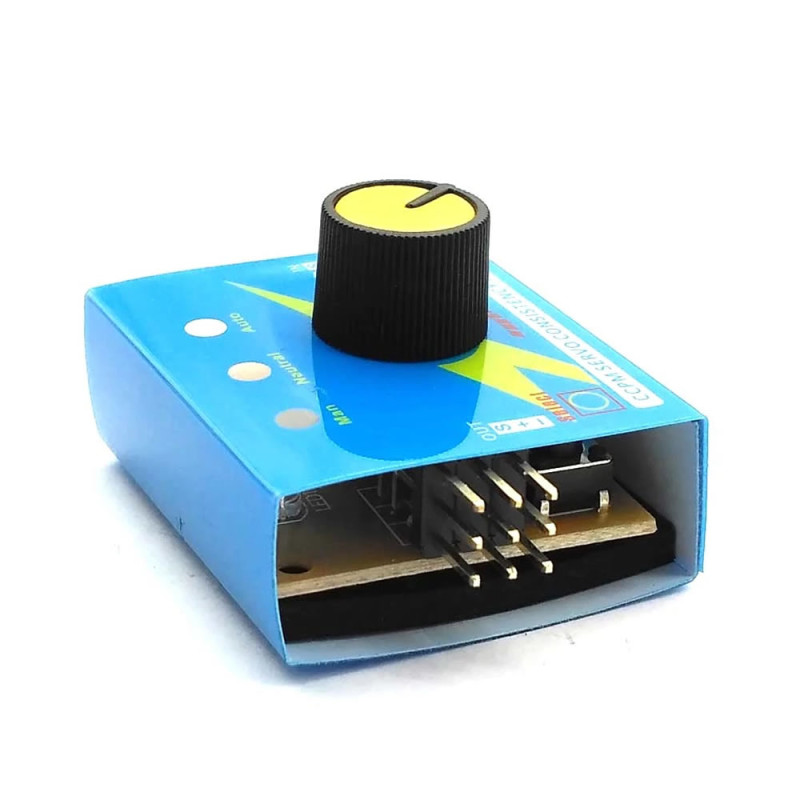

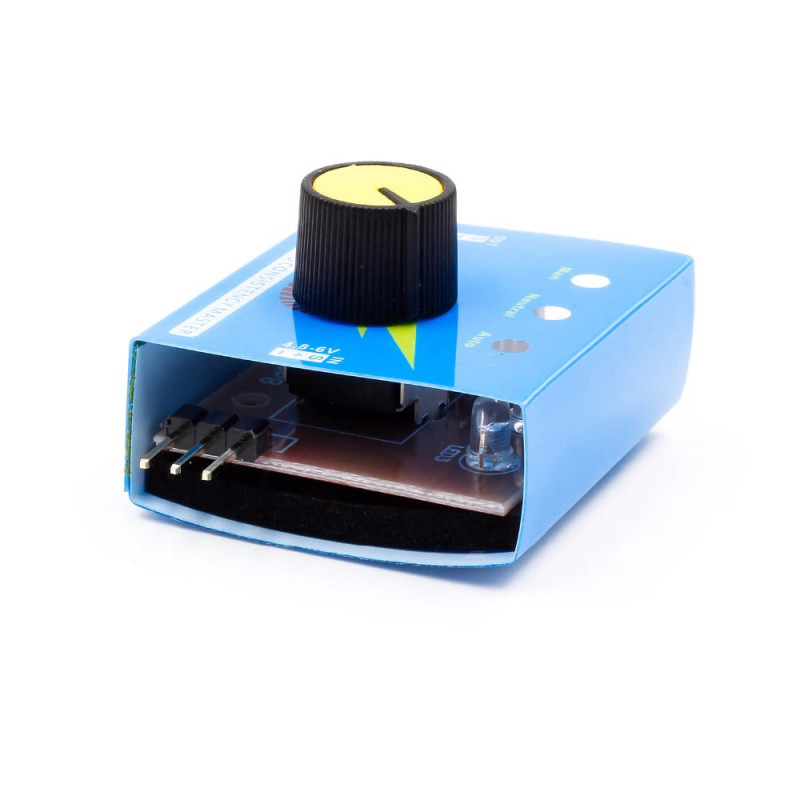

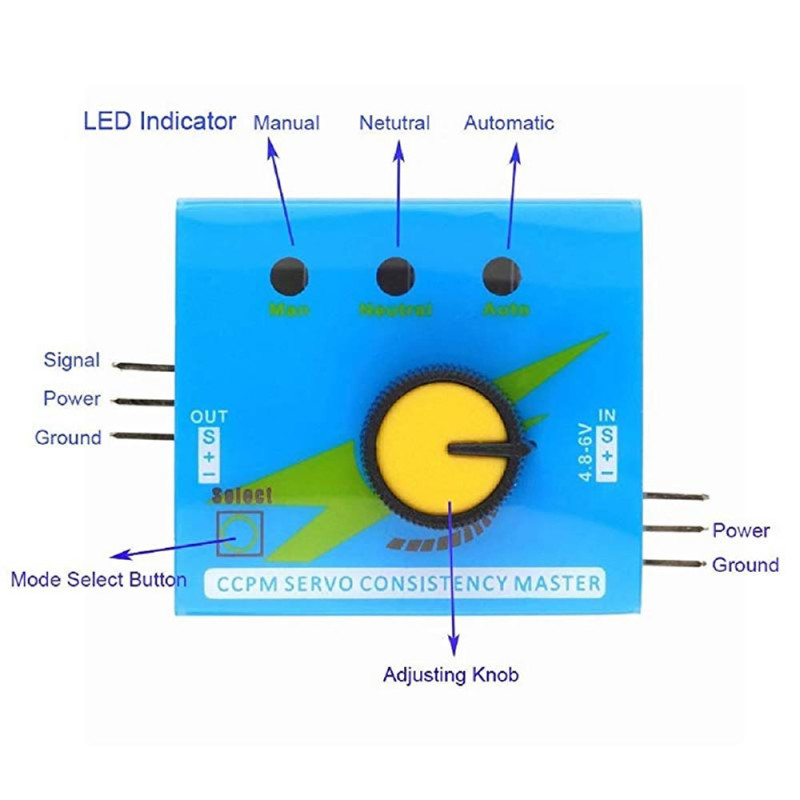

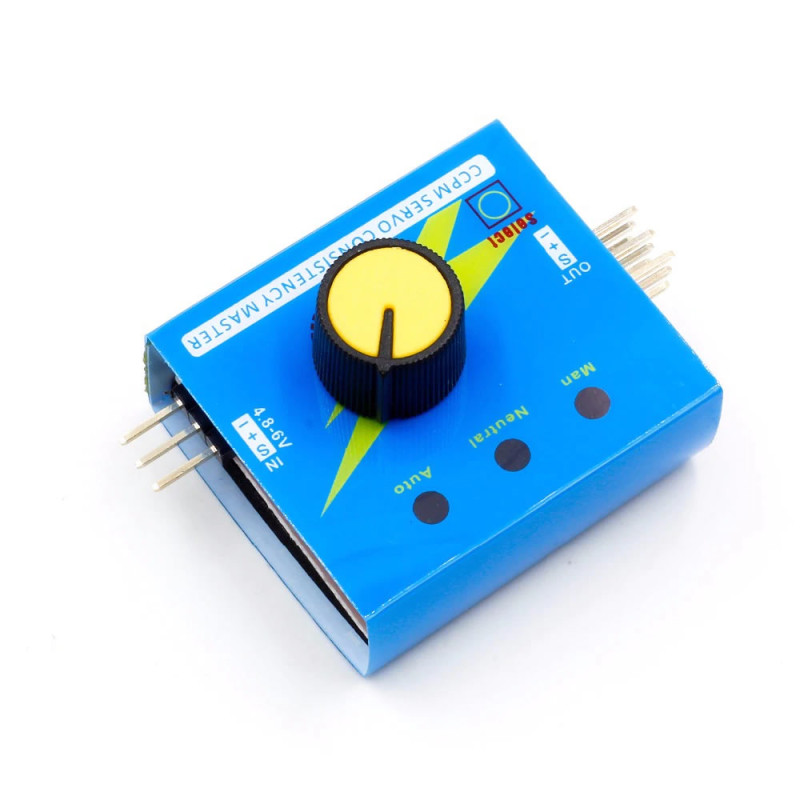

     Cihazda 3 test modu bulunur: Manuel modda çıkış üstteki döner düğmeyle ayarlanır, Nötr modda çıkış orta konumda (1.5ms) sabit kalır, Otomatik modda çıkış en düşük ve en yüksek değer arasında kendiliğinden gidip gelir. Mod Select butonuyla seçilir; Man, Neutral ve Auto ledleri seçili modu gösterir. Besleme girişi (IN) bir yanda, 3 adet S / + / - çıkışı diğer yanda pin olarak bulunur; standart 3 pinli servo ve ESC fişleri doğrudan takılır. Yaklaşık 8gr ağırlığındaki mavi kutulu cihaz, CCPM helikopter servolarının birbirine göre eşleştirilmesi için de kullanılır.

Öne çıkan özellikler:

     Kumandasız test: Servo ya da ESC'yi denemek için kumanda ve alıcı gerekmez; cihaz kendi PWM sinyalini üretir, bağlanan parça hemen çalıştırılır.

     3 kanal aynı anda: 3 çıkışa aynı sinyal verilir. 1-3 servo bağlanıp tepki ve konum farkları karşılaştırılır (CCPM servo eşleştirme) ya da 1-3 ESC'nin tepkisi kıyaslanır.

     3 test modu: Manuel modda düğmeyle istenen konum ya da hız, Nötr modda 1.5ms orta konum, Otomatik modda en düşük ile en yüksek arasında sürekli gidip gelme.

     Servo kolu ortalama: Nötr mod servoyu orta konuma getirir; servo kolunu ve bağlantı çubuklarını mekanizmaya takmadan önce orta konumda hizalamak kolaylaşır.

     Küçük ve hafif: Yaklaşık 46mm x 32mm x 17mm ölçü ve yaklaşık 8gr ağırlıkla takım çantasında taşınır, sahada pil ya da BEC ile hemen kullanılır.

Özellikler:

• Ürün tipi: 3 kanallı servo ve ESC test cihazı (CCPM Servo Consistency Master)
• Besleme gerilimi: DC 4.8V-6V
• Kanal sayısı: 3 çıkış; aynı anda 1-3 servo ya da 1-3 ESC
• Çıkış sinyali: PWM, 1.5ms ±0.5ms (yaklaşık 1.0ms - 2.0ms darbe)
• Çalışma modları: Manuel, Nötr, Otomatik
• Manuel mod: Çıkış döner düğmeyle (potansiyometre) artırılıp azaltılır
• Nötr mod: Çıkış orta konumda, 1.5ms sabit
• Otomatik mod: Çıkış en düşük ve en yüksek değer arasında kendiliğinden gidip gelir
• Mod seçimi: Select butonu
• Gösterge: 3 led (Man, Neutral, Auto) seçili modu gösterir
• Giriş: IN, 3 pin (S, +, -)
• Çıkışlar: OUT, 3 adet 3 pin (S, +, -); standart 3 pinli servo ve ESC fişlerine uyar
• Uyumlu parçalar: PWM sinyalle sürülen servolar ve fırçasız motor ESC'leri
• Kullanım: Kumanda ve alıcı gerekmez; ek devre ya da yazılım gerekmez
• Malzeme: Plastik kasa
• Renk: Mavi

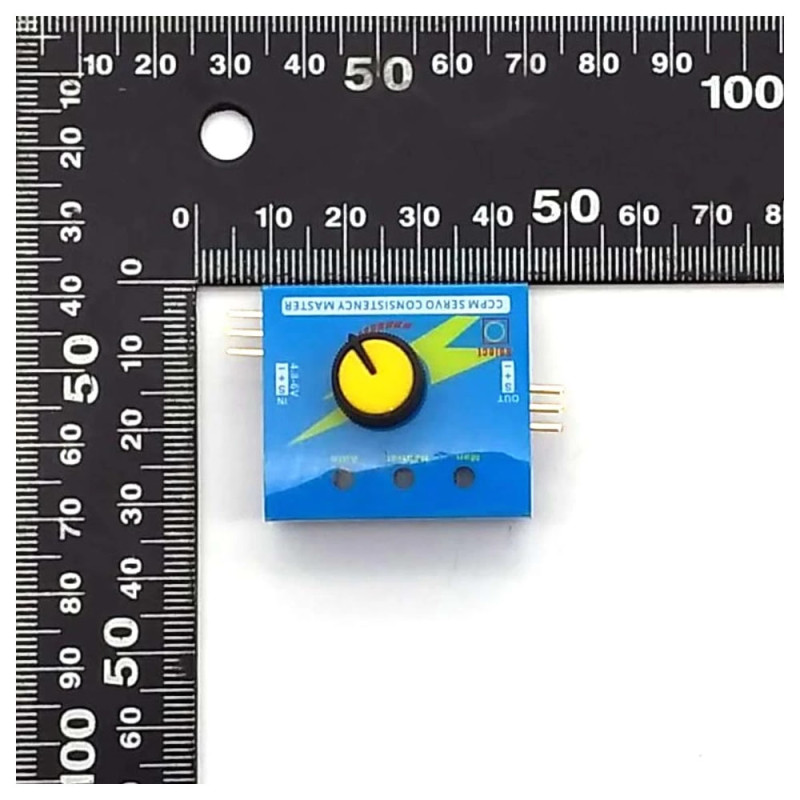

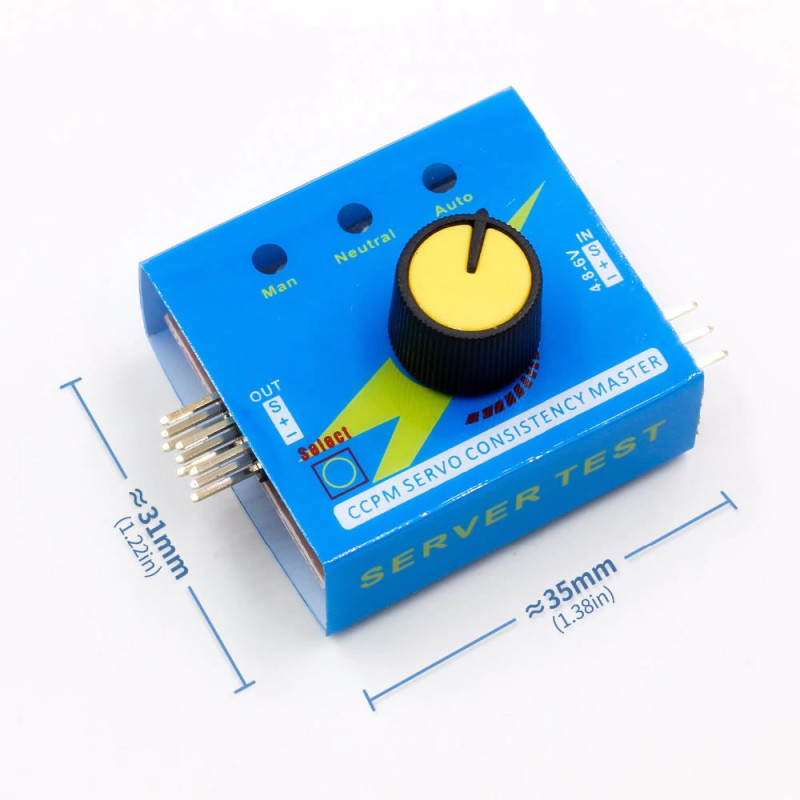

• Ölçüler: yaklaşık 46mm x 32mm x 17mm (pinlerle); gövde yaklaşık 35mm x 31mm
• Ağırlık: yaklaşık 8gr

Kullanım bilgileri:

• 4.8V-6V beslemeyi (ör. 4 hücreli NiMH pil ya da 5V BEC) IN pinlerine S / + / - yönüne dikkat ederek bağlayın. Servo ya da ESC fişini OUT pinlerine sinyal kablosu S tarafına gelecek şekilde takın.
• Select butonuyla modu seçin; yanan led seçili modu gösterir. Manuel modda düğmeyi çevirerek servoyu istenen açıya götürün, Nötr modda servoyu orta konuma getirip servo kolunu bu konumda takın.
• ESC test ederken önce Manuel modu seçip düğmeyi en düşük konuma getirin, sonra ESC'nin bataryasını bağlayın ve düğmeyi yavaşça çevirerek motor hızını artırın.

Kullanım alanları:

•  RC uçak ve planör servolarının uçuş öncesi kontrolü
•  Helikopter CCPM eğik plaka (swashplate) servolarının eşleştirilmesi
•  Drone fırçasız motor ve ESC testi
•  Quadcopter motorlarının dönüş ve tepki kontrolü
•  Araba (RC model) direksiyon servosu ve ESC testi
•  Tekne dümen servosu ve motor testi
•  Robot kol servolarının orta konum ayarı
•  Servo kolu ve bağlantı çubuklarının hizalanması
•  Arızalı servo ve ESC tespiti, servis ve tamir
•  Kumanda alıcısı olmadan sistem denemesi

Dikkat edilmesi gerekenler:

•  Fırçasız motor ve ESC testinde pervaneyi mutlaka sökün; motor beklenmedik anda dönebilir.
•  Nötr modda ESC'ye 1.5ms (orta gaz) sinyali gider ve motor dönebilir. ESC'yi bağlamadan önce Manuel modu seçip düğmeyi en düşük konuma getirin.
•  Besleme gerilimi 6V'u geçmemelidir. IN girişinde + ve - yönünü ters bağlamayın; cihaz zarar görebilir.
•  Servoların çektiği akım besleme kaynağından gelir. 3 servoyu aynı anda çalıştırırken yeterli akım veren pil ya da BEC kullanın.
•  Otomatik mod servoyu en geniş açısında gidip getirir. Mekanizmaya takılı servoyu bu modda çalıştırmadan önce mekanik sınırları kontrol edin.

Paket içeriği:

•  1 Adet Servo Motor Tester
•  Not: Servo, ESC, pil ve bağlantı kabloları pakete dahil değildir.
