W5500 Ethernet Modül

Wiznet W5500 Mini Ethernet Modül

5V SPI TCP/IP UDP Network Ağ Lan Haberleşme İnternet Iot Kontrol Data Aktarma

     Bu modül, WIZnet W5500 entegresiyle mikrodenetleyicinize kablolu Ethernet bağlantısı kazandırır. W5500 içinde TCP, UDP, ICMP, IPv4, ARP, IGMP ve PPPoE protokollerini çalıştıran donanımsal TCP/IP yığını, 10/100Mbps Ethernet fiziksel katmanı (PHY) ve 32KB tampon bellek bulunur. Ağ protokolleri entegrenin içinde çalıştığı için mikrodenetleyiciye karışık Ethernet yazılımı yüklemeden, yalnız SPI üzerinden veri yazıp okuyarak ağ haberleşmesi yapılır. Aynı anda 8 bağımsız soket (bağlantı) açılabilir.

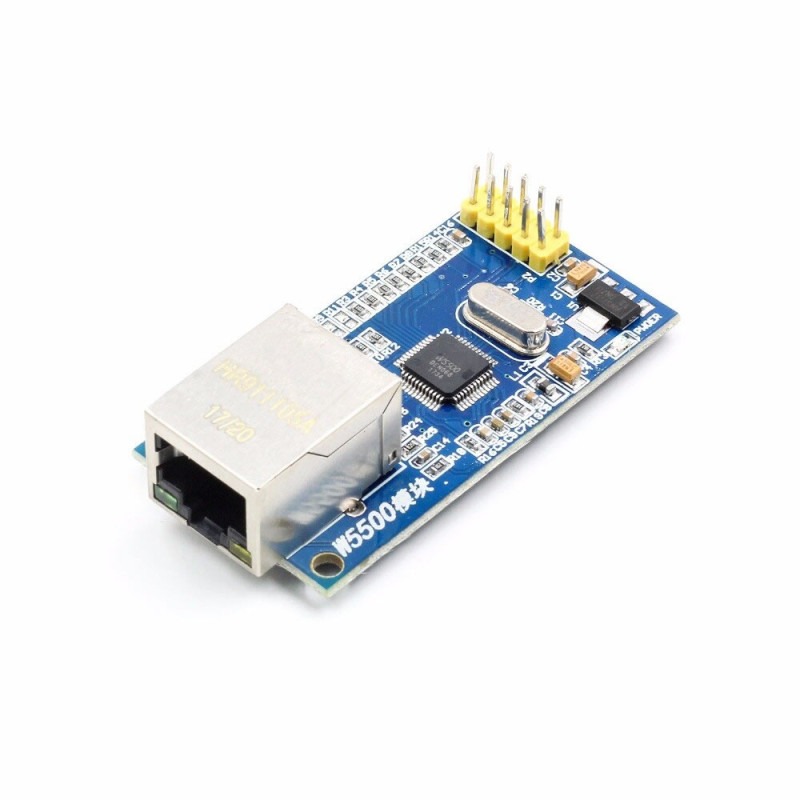

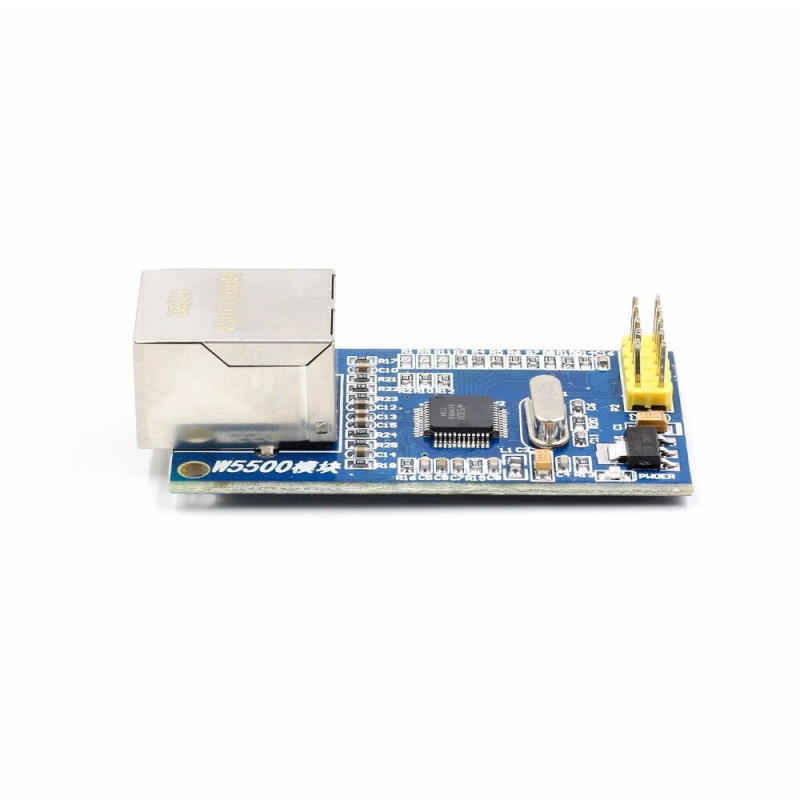

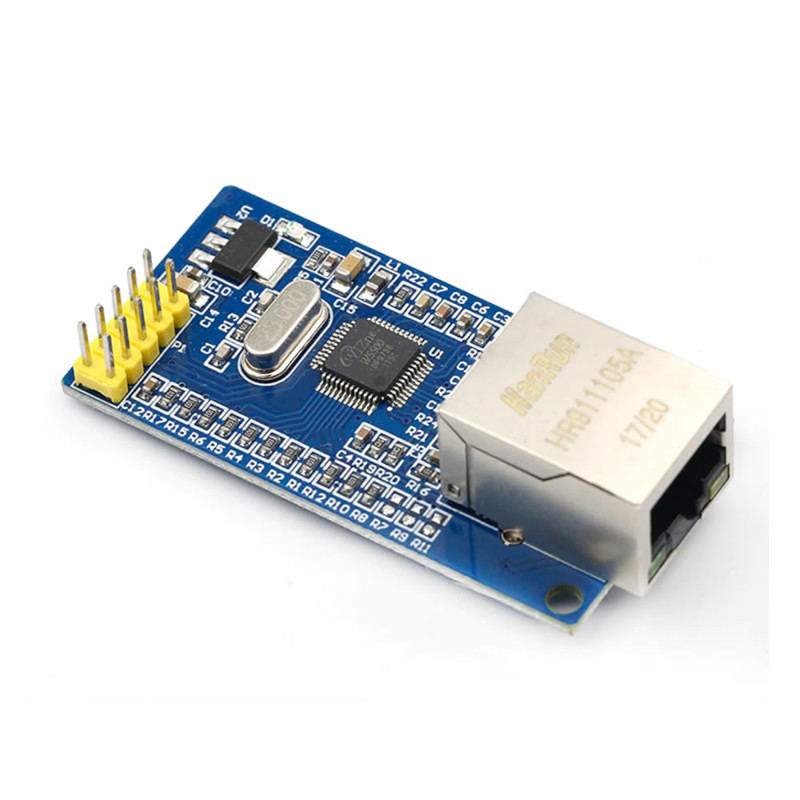

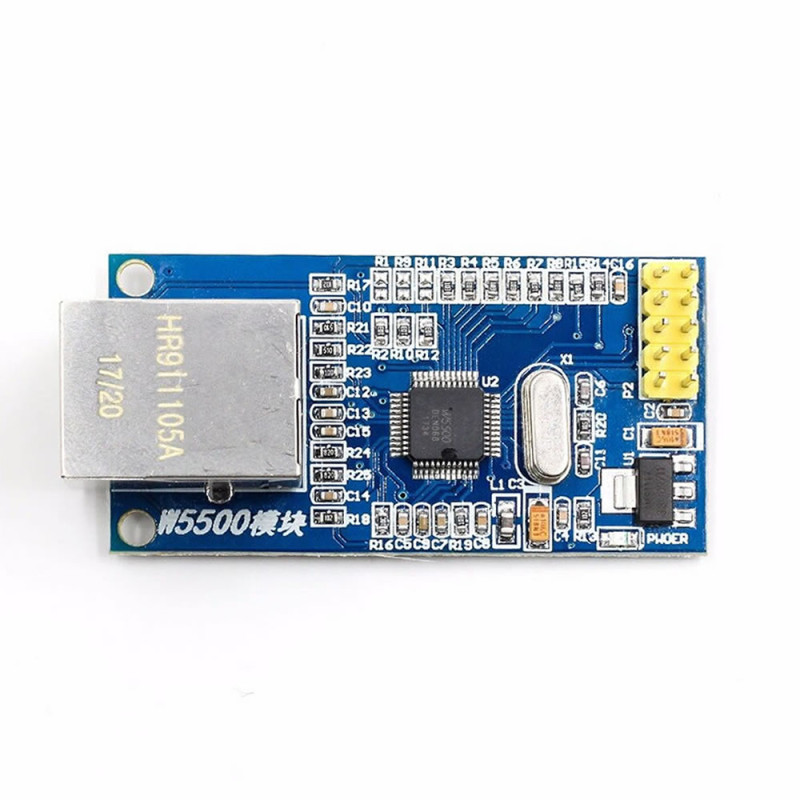

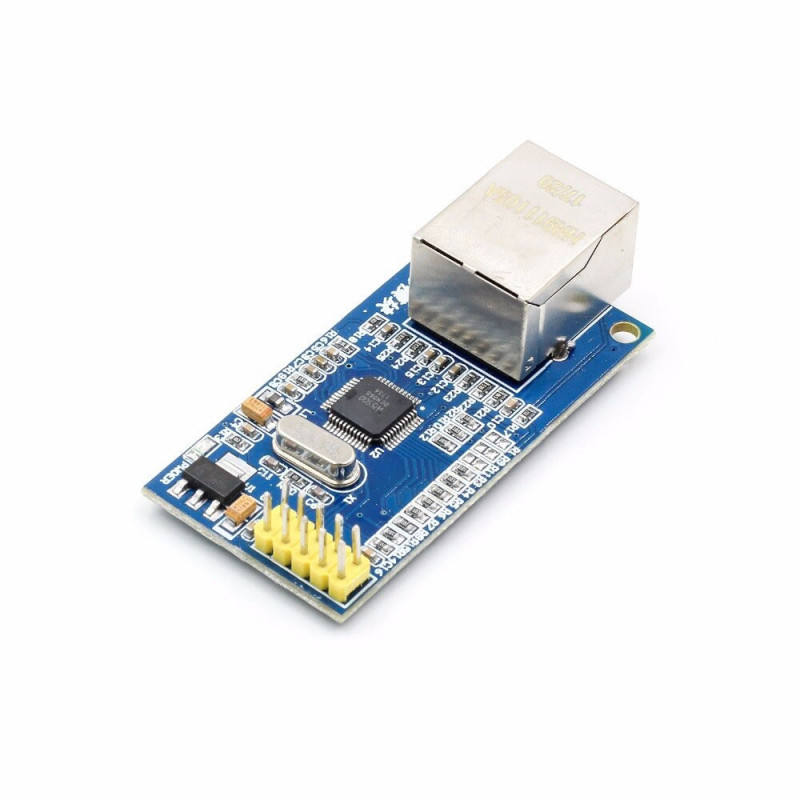

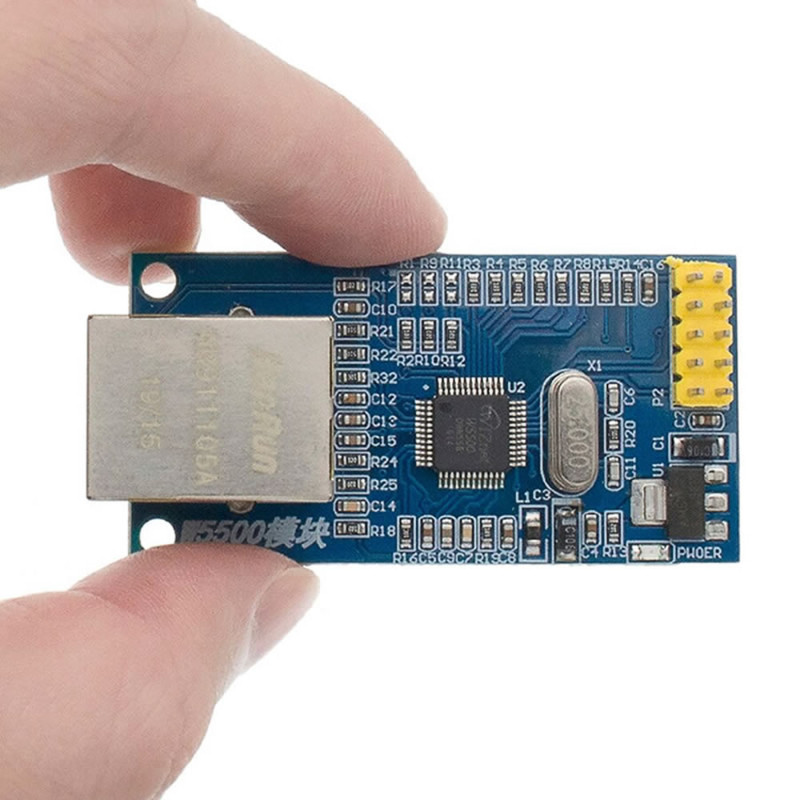

     Kart yaklaşık 55mm x 28mm boyutundadır. Üzerinde W5500 entegresi, 25MHz kristal, trafolu (manyetikli) RJ45 soket, besleme LED'i ve 3.3V regülatör bulunur. Kart 5V pininden beslenirse kart üzerindeki regülatör 3.3V üretir; 3.3V besleme varsa doğrudan 3.3V pinine bağlanır. Sinyal girişleri 5V toleranslıdır, bu yüzden 3.3V ve 5V mantık seviyeli kontrol kartlarına seviye dönüştürücü olmadan bağlanabilir. Bağlantılar 2x5 (10 pin) 2.54mm erkek pin başlığından yapılır.

     SPI arayüzü olan hemen her mikrodenetleyiciyle kullanılabildiği için web sunucusu, MQTT ve Modbus bağlantılı veri toplama, uzaktan izleme ve ev otomasyonu cihazlarına kablolu ağ bağlantısı eklemek için uygundur. Wifi'nin zayıf olduğu ya da kesintisiz bağlantı gereken yerlerde kablolu ağ tercih edilir.

Öne çıkan özellikler:

     Donanımsal TCP/IP yığını: TCP, UDP, ICMP, IPv4, ARP, IGMP ve PPPoE protokolleri W5500 entegresinin içinde çalışır; mikrodenetleyicinin işlemci yükü ve hafızası ağ yazılımına harcanmaz.

     8 soket, 32KB tampon: Aynı anda 8 bağımsız bağlantı açılabilir; gelen ve giden veri 32KB dahili tampon bellekte bekletilir.

     Hızlı SPI bağlantısı: Kontrol kartıyla SPI (mod 0 ve 3) üzerinden haberleşir; W5500 SPI saatini en çok 80MHz'e kadar destekler. Yalnız 4 sinyal hattı (SCLK, MISO, MOSI, SCS) yeterlidir.

     5V ya da 3.3V besleme: Kart üzerindeki regülatör sayesinde 5V pininden beslenebilir, 3.3V pininden doğrudan da beslenebilir; sinyal girişleri 5V toleranslıdır.

     Trafolu RJ45 soket: Ağ kablosu doğrudan karttaki RJ45 sokete takılır; soket üzerindeki link ve aktivite LED'leri bağlantı durumunu gösterir.

Özellikler:

• Ürün tipi:    SPI arayüzlü Ethernet modülü
• Entegre: WIZnet W5500 (donanımsal TCP/IP denetleyici)
• Donanımsal desteklenen protokoller: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Soket sayısı: aynı anda 8 bağımsız soket
• Tampon bellek: 32KB dahili TX/RX tampon bellek
• Ethernet hızı: 10BaseT / 100BaseTX (10/100Mbps)
• Otomatik ayar: full / half duplex ve 10 / 100Mbps otomatik anlaşma
• Arayüz: SPI, mod 0 ve 3; en çok 80MHz SPI saati
• Besleme: 5V pininden (kart üzerindeki 3.3V regülatör ile) ya da 3.3V pininden doğrudan
• Çalışma gerilimi: W5500 entegresi 3.3V ile çalışır; sinyal girişleri 5V toleranslıdır
• Akım: tipik 128mA - 132mA (100Mbps bağlantıda); besleme kaynağı 200mA'den fazla akım verebilmelidir
• Diğer özellikler: UDP üzerinden ağdan uyandırma (Wake on LAN), güç kesme (power down) modu
• IP parçalama (fragmentation): desteklenmez

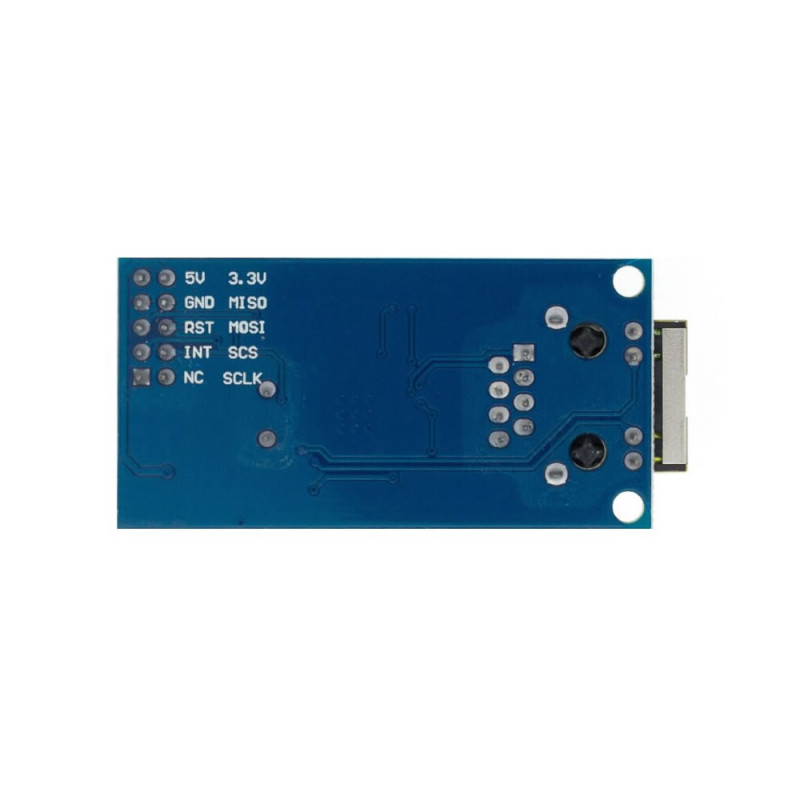

• Pin başlığı: 2x5 (10 pin), 2.54mm erkek pin; 5V, 3.3V, GND, SCLK, MISO, MOSI, SCS, RST, INT
• Ağ soketi: trafolu (manyetikli) RJ45 soket
• Gösterge LED'leri: link ve aktivite LED'leri (RJ45 soket üzerinde), besleme LED'i
• Çalışma sıcaklığı: -10°C - 85°C
• Renk: mavi

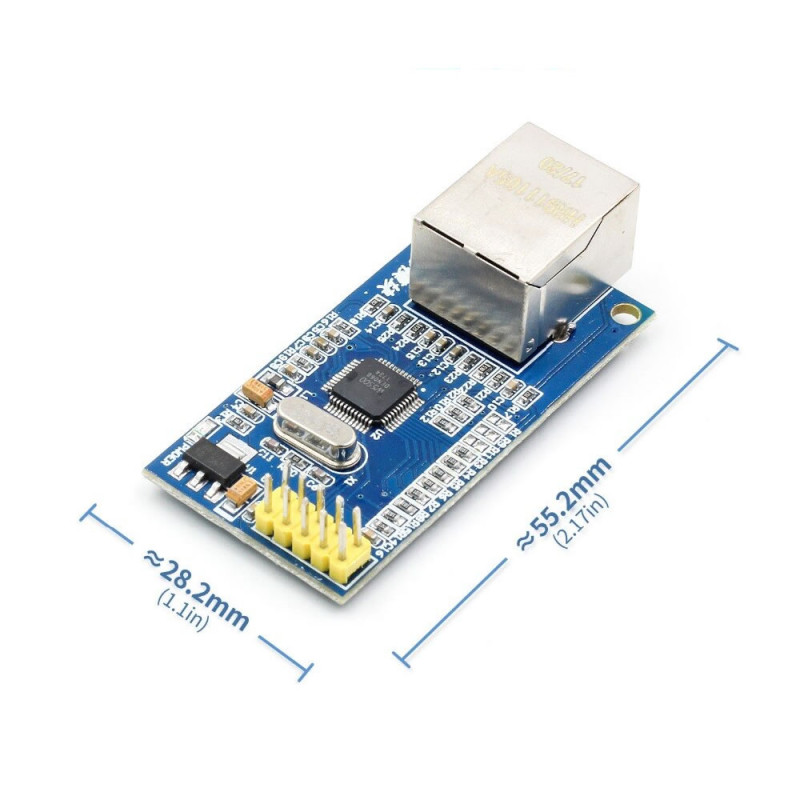

• Ölçüler: 55mm x 28mm, yükseklik RJ45 soket dahil yaklaşık 15mm
• Ağırlık: 15gr

Kullanım bilgileri:

• Modülün SCLK, MISO, MOSI pinlerini kontrol kartının SPI pinlerine, SCS pinini kontrol kartında seçtiğiniz bir çıkış pinine bağlayın. GND'leri birleştirin. RST ve INT pinlerinin bağlanması isteğe bağlıdır; RST'yi bir çıkış pinine bağlamak modülü yazılımla yeniden başlatmanızı sağlar.
• Beslemeyi ya 5V pininden ya da 3.3V pininden verin; ikisine aynı anda farklı kaynaktan besleme vermeyin. Kontrol kartınızın 3.3V çıkışı 200mA veremiyorsa modülü 5V pininden besleyin.
• W5500 entegresinde fabrikadan yazılmış MAC adresi yoktur; MAC adresini ve IP ayarlarını (ya da DHCP) yazılımda kendiniz verin. Aynı ağdaki her cihazın MAC adresi farklı olmalıdır.

Kullanım alanları:

•  Kablolu ağ üzerinden çalışan web sunucusu ve kontrol paneli
•  MQTT ile sunucuya veri gönderen sensör cihazları
•  Modbus TCP haberleşmeli cihazlar ve PLC bağlantıları
•  Veri toplama ve kayıt cihazları
•  Uzaktan izleme ve kontrol sistemleri
•  Ev otomasyonu (röle, aydınlatma, priz kontrolü)
•  Sera ve tarım izleme istasyonları
•  Enerji sayacı ve pano izleme cihazları
•  Kapı giriş ve geçiş kontrol cihazlarının ağa bağlanması
•  Wifi'nin çekmediği yerlerde kablolu internet bağlantısı

Dikkat edilmesi gerekenler:

•  5V beslemeyi yalnız 5V pinine verin. 3.3V pinine 5V verilirse W5500 entegresi kalıcı olarak bozulabilir.
•  Modül 100Mbps bağlantıda tipik 128mA - 132mA akım çeker; besleme kaynağı 200mA'den fazla akım verebilmelidir. Yetersiz beslemede bağlantı kopar ya da modül yeniden başlar.

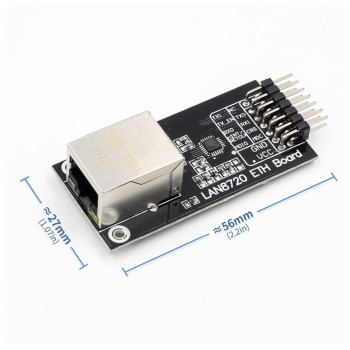

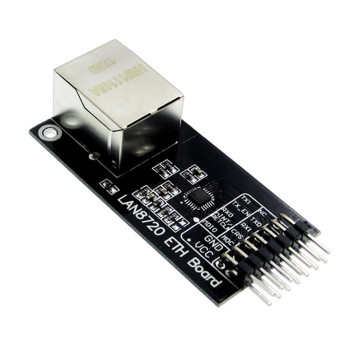

•  Bu modül SPI ile kullanılır ve TCP/IP yığını içindedir. LAN8720 gibi RMII arayüzlü Ethernet PHY modülleri ise yalnız Ethernet MAC'i olan işlemcilerle çalışır; ikisi birbirinin yerine takılmaz.
•  W5500 IPv6 ve IP parçalamayı (fragmentation) desteklemez.
•  Aynı SPI hattında SD kart gibi başka cihazlar varsa her cihazın SCS (CS) pini ayrı olmalı ve kullanılmayan cihazın CS pini pasif tutulmalıdır.

Paket içeriği:

•  1 Adet W5500 Ethernet Modül
•  1 Adet 2x5 erkek pin başlığı ( Birleştirilmiş )
•  Not: Ağ kablosu ve bağlantı kabloları pakete dahil değildir.
