XL6019 Step-up Modül

XL6019 Step-up Modül

XL6019 5A DC-DC Ayarlanabilir Voltaj Yükseltici Güç Kaynağı Modülü

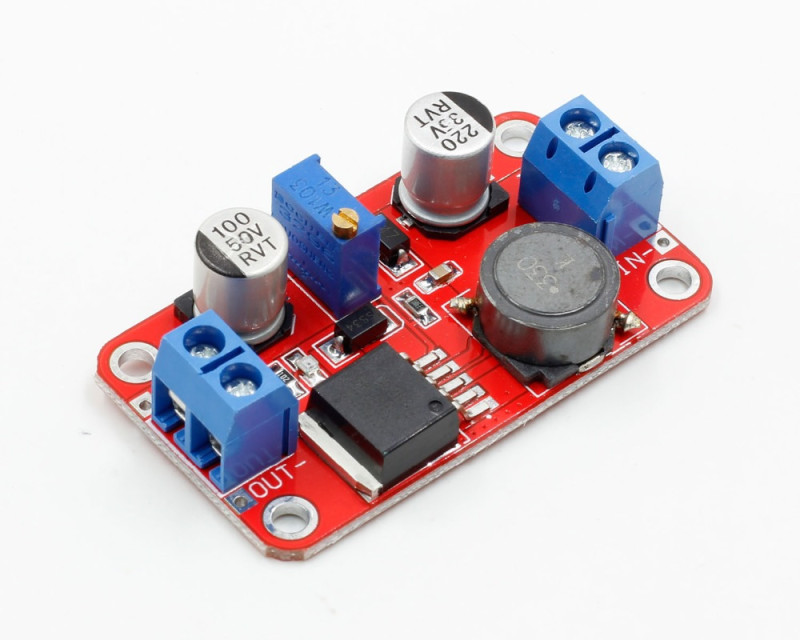

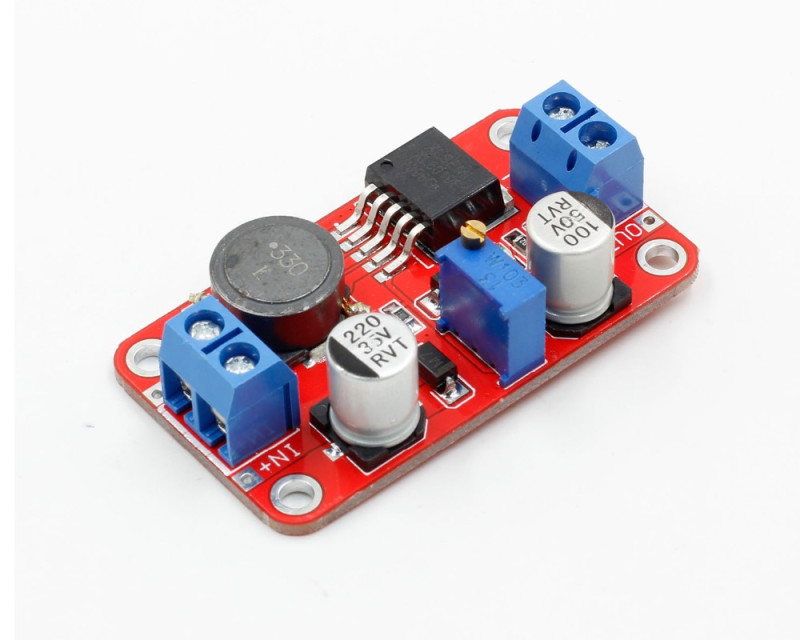

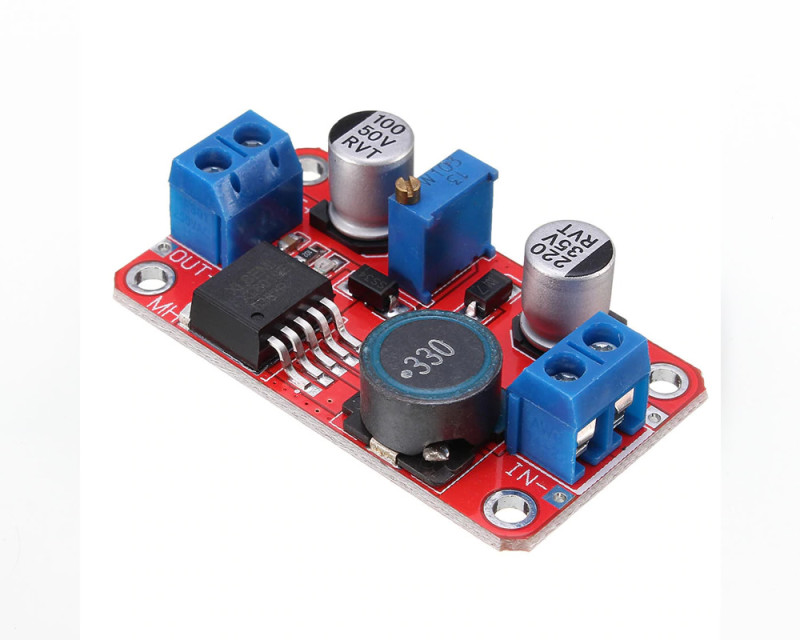

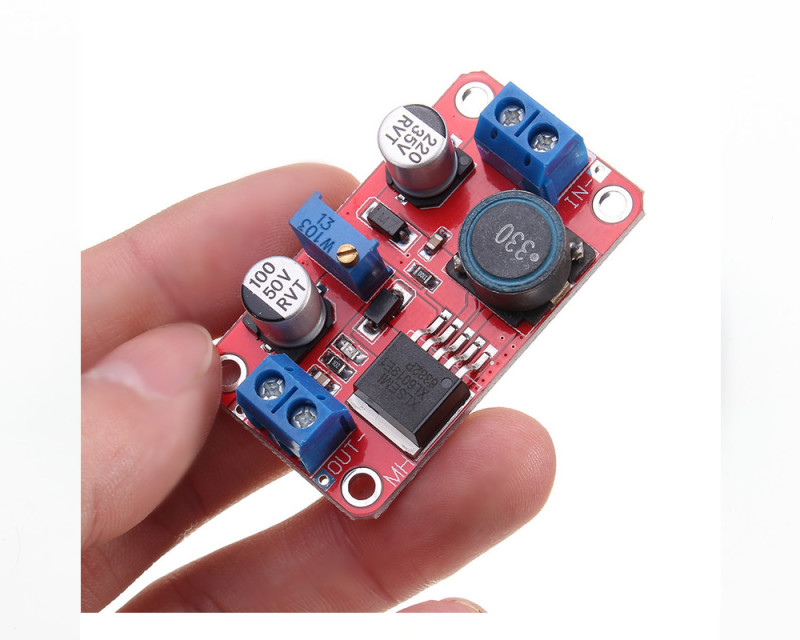

     XL6019 Step-up Modül, üzerinde XL6019 anahtarlamalı yükseltici (boost) entegresi bulunan, ayarlanabilir çıkışlı bir DC-DC voltaj yükseltici karttır. 3V - 35V arası giriş gerilimini, kart üzerindeki çok turlu trimpot ile 5V-40V arasında ayarlanan daha yüksek bir çıkış gerilimine yükseltir. XL6019 entegresinin anahtarlama akımı en çok 5A'dir; kart 50mm x 28mm x 13mm ölçüsünde ve yaklaşık 20gr ağırlığındadır.

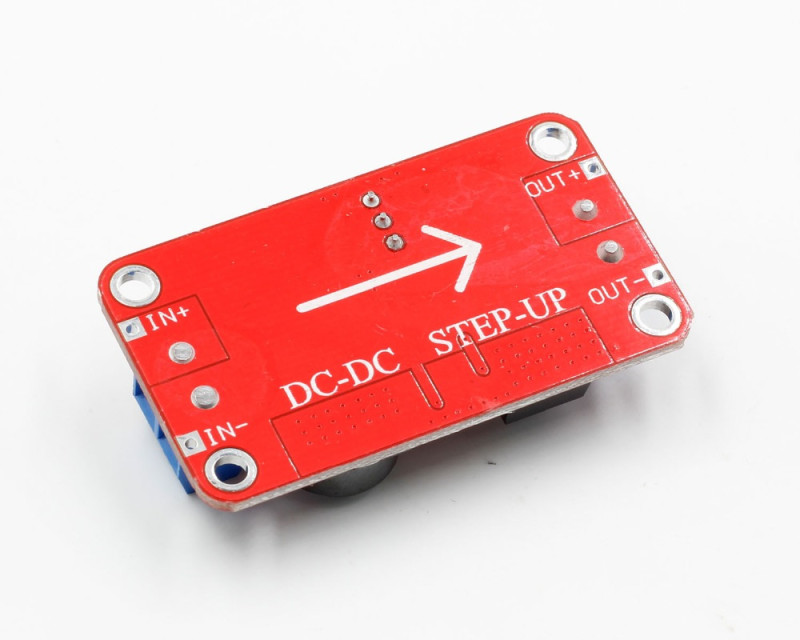

     Giriş ve çıkış bağlantısı için kartta vidalı klemens soketler bulunur; kablolar lehim yapmadan IN+ / IN- ve OUT+ / OUT- uçlarına sıkılır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır. Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır.

     Sürekli çıkış akımı giriş ile çıkış gerilimi arasındaki farka ve soğutmaya bağlıdır; soğutucusuz kartta yaklaşık 15W altında entegre serin kalır, yaklaşık 20W üzerinde entegreye soğutucu takılması önerilir. 12V akü ile 19V - 24V cihaz beslemek, lityum bataryadan 12V elde etmek, LED şerit, güneş paneli sistemleri ve test düzenekleri için kullanılır. Aynı serideki XL6009 modülüne göre daha yüksek akım (5A) ve daha yüksek çıkış gerilimi (40V) verir, klemensli bağlantısıyla daha kolay kurulur.

Öne çıkan özellikler:

     5A anahtarlama akımı: XL6019 entegresi 5A'e kadar anahtarlama akımı verir. Bu, 4A'lik XL6009 modülüne göre daha yüksek çıkış gücü demektir; yüksek akımda soğutma gerekir.

     Geniş ayar aralığı: 3V - 35V girişten 5V-40V çıkış elde edilir. Çıkış, çok turlu mavi trimpot ile ince ayarlanır.

     Vidalı klemens bağlantı: Giriş ve çıkışta 2'li vidalı klemens vardır; kablo lehimsiz bağlanır, sökülüp başka düzeneğe kolayca taşınır.

     Korumalı yapı: XL6019 entegresinde akım sınırlama ve aşırı sıcaklık kapatma bulunur; girişte ters bağlantı koruması vardır.

     Yüksek verim: Verim %94'e kadar çıkar; giriş ile çıkış gerilimi birbirine yakın olduğunda verim yüksek, yükseltme oranı büyüdükçe düşüktür.

Özellikler:

• Ürün tipi: Ayarlanabilir DC-DC voltaj yükseltici (step-up / boost) modül, izolasyonsuz
• Model: XL6019
• Entegre: XL6019 (TO-263-5)
• Giriş gerilimi: 3V - 35V DC (entegre veri sayfası çalışma aralığı 5V'tan başlar; 5V altında alınabilecek akım düşüktür)
• Çıkış gerilimi: 5V-40V DC, ayarlanabilir (çıkış her zaman girişten yüksek olmalıdır)
• Anahtarlama akımı en çok: 5A
• Sürekli çıkış akımı: giriş-çıkış farkına ve soğutmaya bağlıdır; yaklaşık 20W üzerinde soğutucu önerilir
• Verim: %94'e kadar
• Anahtarlama frekansı: yaklaşık 180kHz - 220kHz (entegre sürümüne göre)
• Korumalar: Akım sınırlama, aşırı sıcaklık kapatma, girişte ters bağlantı koruması
• Ayar: Çok turlu trimpot ile çıkış gerilimi ayarı
• Bağlantı: Giriş ve çıkışta 2'li vidalı klemens (IN+ / IN-, OUT+ / OUT-)

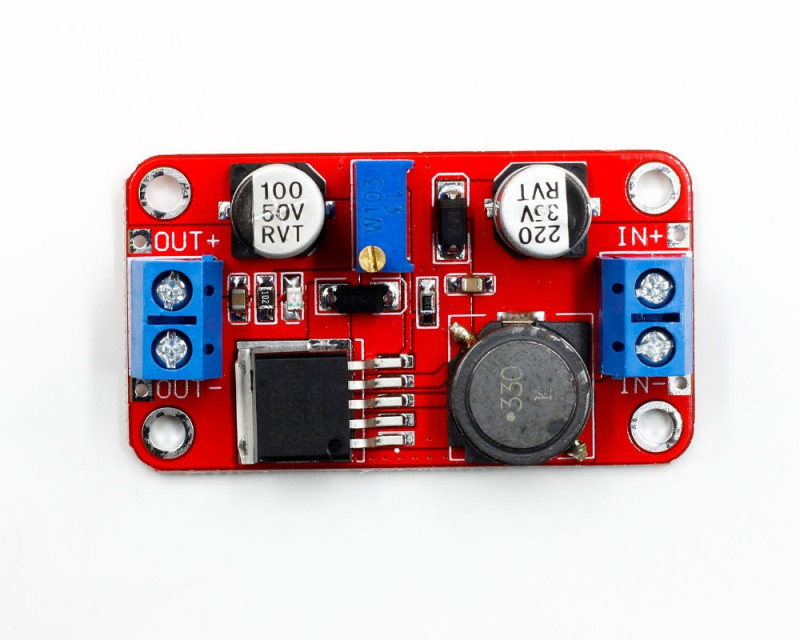

• Kondansatörler: Girişte 220uF, çıkışta 100uF 50V
• Çalışma sıcaklığı: -40°C ile +85°C
• Renk: Kırmızı kart, mavi klemens

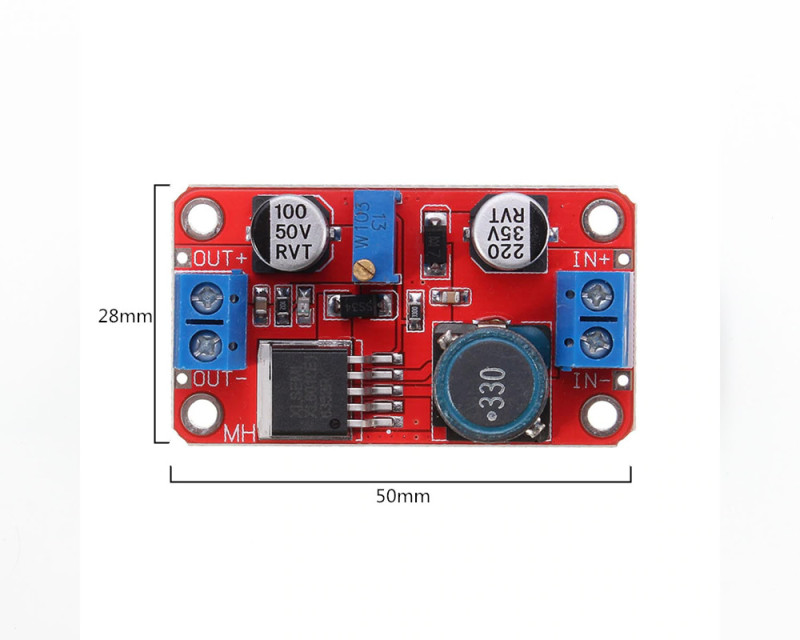

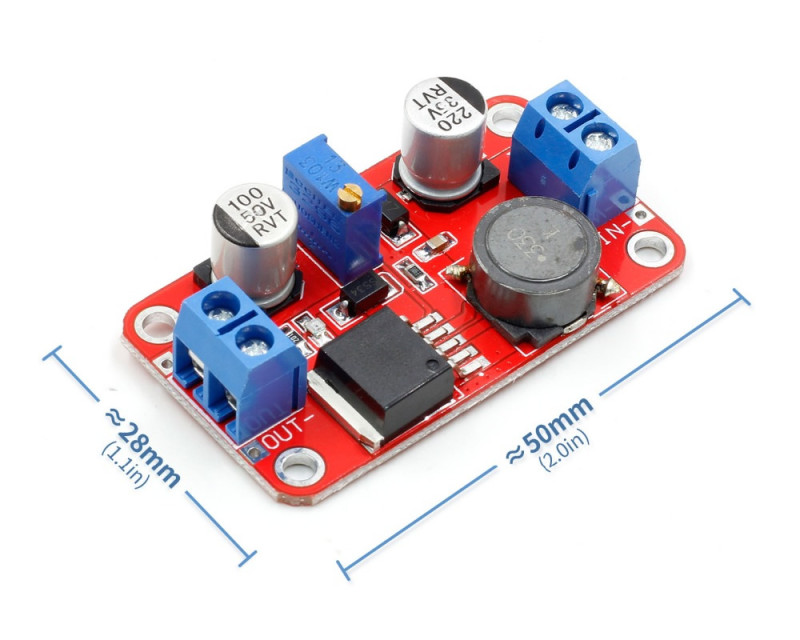

• Ölçüler: 50mm x 28mm x 13mm
• Ağırlık: yaklaşık 20gr

Kullanım bilgileri:

• Besleme kaynağını IN+ ve IN- klemensine, yükü OUT+ ve OUT- klemensine bağlayın. Yükü bağlamadan önce çıkışı multimetre ile ölçerek trimpotla istediğiniz gerilime ayarlayın.
• Trimpot çok turludur; gerilimin değiştiğini görmek için birçok tur çevirmek gerekebilir. Çevirirken çıkışı multimetre ile izleyin. Çıkış girişten düşük ayarlanamaz: gerilimi düşürmek gerekiyorsa step-down (düşürücü) modül kullanın.
• Giriş gücü her zaman çıkış gücünden büyüktür. Örnek: 12V'tan 24V 1A (24W) çekmek için giriş kaynağı verim kaybıyla birlikte 2A'den fazla akım verebilmelidir. Kaynağınızın akımını buna göre seçin.

Kullanım alanları:

•  12V akü ile 19V - 24V düşük güçlü cihaz besleme
•  Lityum batarya paketinden 12V ya da 24V elde etme
•  LED şerit ve LED aydınlatma besleme
•  Güneş paneli ve akü sistemlerinde gerilim yükseltme
•  Güvenlik kamerası, modem ve router besleme
•  12V araç beslemesinden 24V cihaz çalıştırma
•  DC fan ve motor besleme
•  Laboratuvar ve test düzeneklerinde ayarlı DC kaynak
•  Mobil robot ve taşınabilir cihazlarda besleme

Dikkat edilmesi gerekenler:

•  Ürün yalnız gerilim yükseltir. Çıkış gerilimi her zaman giriş geriliminden yüksek ayarlanmalıdır; giriş, ayarlanan çıkıştan yüksek olursa giriş gerilimi doğrudan çıkışa geçer.
•  5A entegrenin anahtarlama akımı sınırıdır, sürekli çıkış akımı değildir. yaklaşık 20W üzeri sürekli kullanımda entegreye soğutucu takın; yükseltme oranı arttıkça alınabilecek çıkış akımı düşer.
•  Giriş 35V'u, çıkış 40V'u aşmamalıdır. Çıkış ayarlanırken yükü ayırın; yanlış ayarlanan yüksek gerilim yüke zarar verir.
•  Modül izolasyonsuzdur; giriş ve çıkış toprağı ortaktır. Birden fazla modülün çıkışını paralel bağlamayın.

Paket içeriği:

•  1 Adet XL6019 Step-up Modül
•  2 Adet vidalı klemens ( Birleştirilmiş )
•  Not: Bağlantı kabloları ve soğutucu pakete dahil değildir.
