3PDT On/On/Off 3lü Anahtar

3PDT On/On/Off 3lü Anahtar

AC 250V 3A 9 Pin Switch Anlık Basmalı Buton Ayak Pedal Elektro Gitar Efekt Kutusu Mandallama

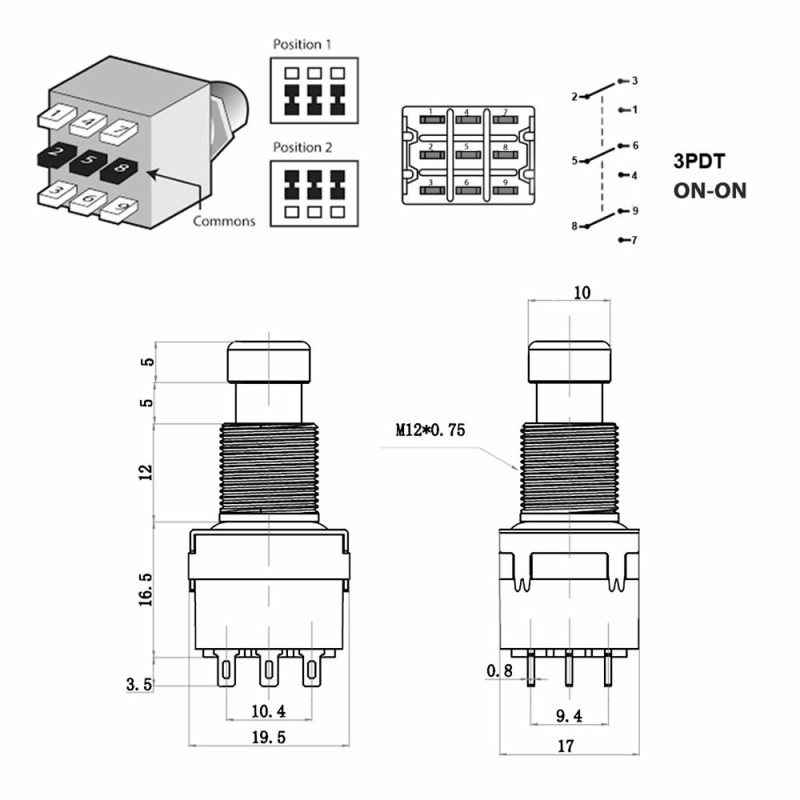

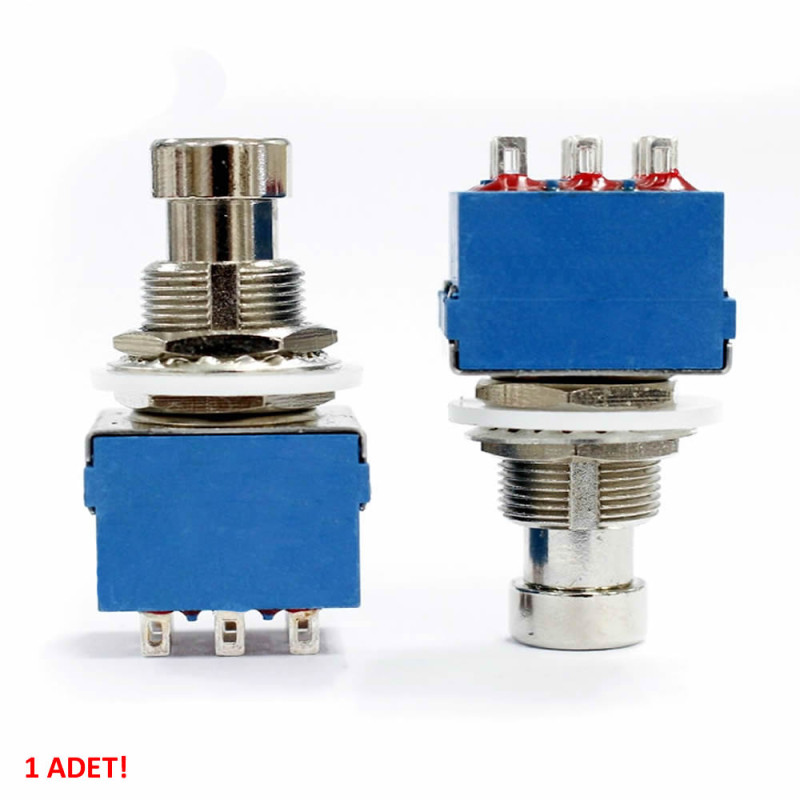

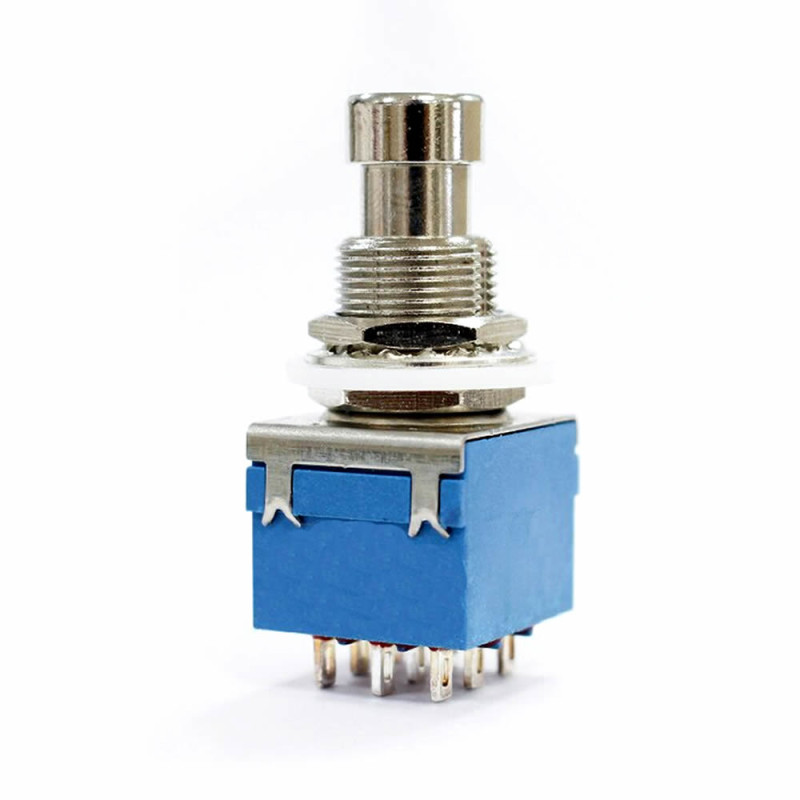

     3PDT anahtar, tek bir basma başlığıyla aynı anda kumanda edilen 3 adet bağımsız 3 uçlu anahtardan oluşur (3 kutup, 2 yön). Toplam 9 lehim ucu 3 x 3 dizilimdedir; ortadaki sıradaki uçlar her anahtarın ortak ucudur. Başlığa basıldığında ortak uçlar bir yandaki kenar uçlara bağlanır, bir sonraki basışta öteki yandaki kenar uçlara geçer. Anahtar mandallıdır (ON-ON): başlık bırakıldığında son konumunu korur, her basış konumu değiştirir.

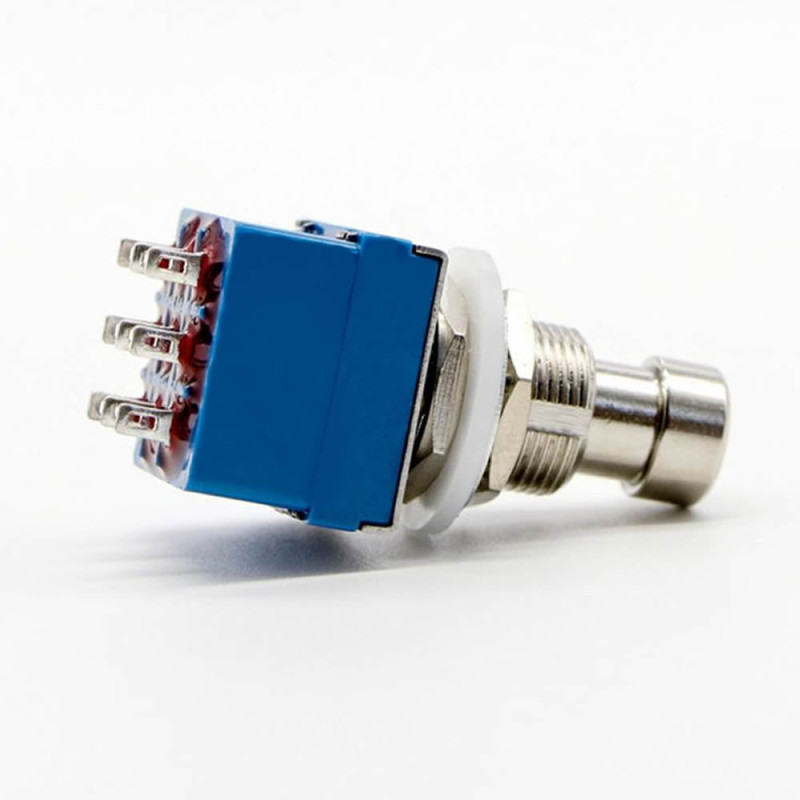

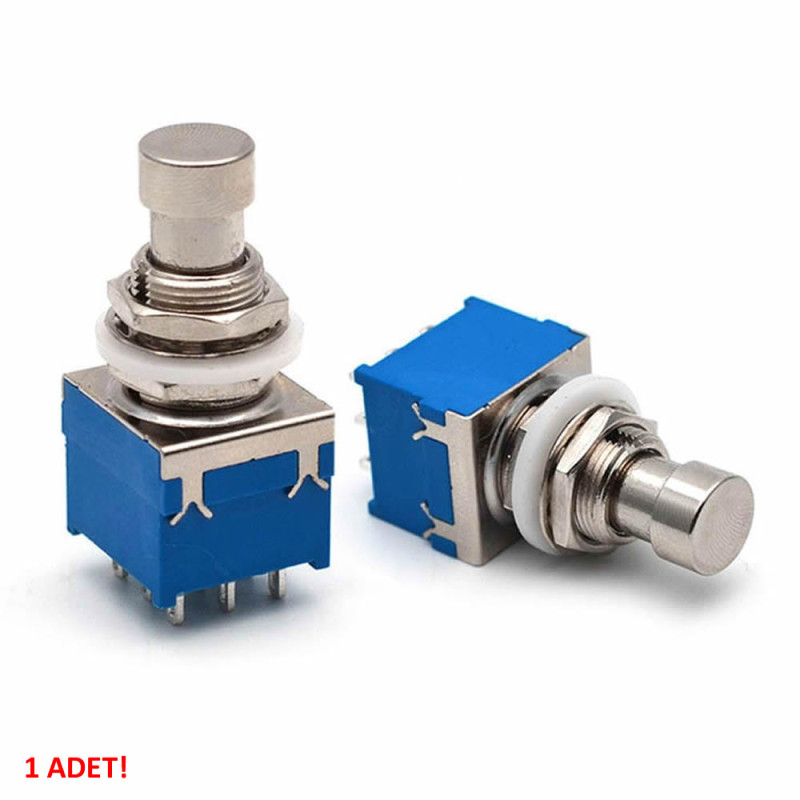

     Metal basma başlığı ve metal montaj çerçevesi ayakla basılmaya dayanıklıdır; kontak bloğu mavi plastik gövdenin içindedir. Vida dişli mil 12mm panel deliğine takılır ve iki somunla kasaya sıkılır. Anahtarlama değeri 250V AC'de 2A, 125V AC'de 4A'dır. Toplam yükseklik 42mm, gövde 17mm x 20mm, ağırlık yaklaşık 20gr'dır.

     3 kutup aynı anda değiştiği için gitar efekt pedallarında yaygın olarak true bypass anahtarı olarak kullanılır: kutuplardan ikisi giriş ve çıkış sinyalini efekt devresi ile doğrudan hat arasında değiştirir, üçüncü kutup efektin açık olduğunu gösteren LED'i yakar. Aynı anda tek basışla 3 ayrı devreyi değiştirmesi gereken her ayak kumandasında kullanılabilir.

Öne çıkan özellikler:

     3 bağımsız kutup, tek basış: 3 ayrı devre tek basışla aynı anda değişir; kutuplar birbirinden yalıtılmıştır, farklı sinyaller aynı anahtardan geçirilebilir.

     Mandallı çalışma (ON-ON): Her basışta ortak uçlar bir kenardan öteki kenara geçer ve anahtar bu konumda kalır; ayağı basılı tutmak gerekmez.

     Ayakla basılmaya uygun metal yapı: Metal başlık, vida dişli metal mil ve metal çerçeve pedal kutusunun üst yüzeyine sağlam oturur; iki somun ve pullarla kasaya sabitlenir.

     True bypass ve LED gösterge: İki kutup sinyal yolunu değiştirirken üçüncü kutup durum LED'ini sürer; gitar efekt pedallarının bilinen bağlantı düzenine doğrudan uyar.

     Lehim uçlu 9 pin: 3 x 3 dizilimdeki 9 uç kabloya doğrudan lehimlenir; ortadaki sıra ortak uçlardır.

Özellikler:

• Ürün tipi: 3PDT basmalı ayak anahtarı (pedal anahtarı)
• Model: 3PDT On/On/Off 3lü Anahtar
• Kontak düzeni: 3 kutup 2 yön (3PDT), 3 bağımsız anahtar
• Çalışma şekli: Mandallı (ON-ON), her basışta konum değişir, bırakınca konumunu korur
• Pin sayısı: 9 (3 x 3 dizilim, ortadaki sıra ortak uç)
• Bağlantı ucu: Lehim uçlu
• Anahtarlama değeri (250V AC): 2A
• Anahtarlama değeri (125V AC): 4A
• Kontak direnci: En çok 50mΩ
• Yalıtım direnci: En az 100MΩ (500V DC)
• Dielektrik dayanımı: En az 1000V AC, 1 dakika
• Elektriksel ömür: Yaklaşık 10.000 basma
• Çalışma sıcaklığı: Yaklaşık -25°C - 85°C
• Montaj deliği: 12mm (vida dişli mil, 2 somunla sabitlenir)
• Malzeme: Metal basma başlığı, mil ve çerçeve; plastik kontak gövdesi
• Renk: Gümüş / Mavi

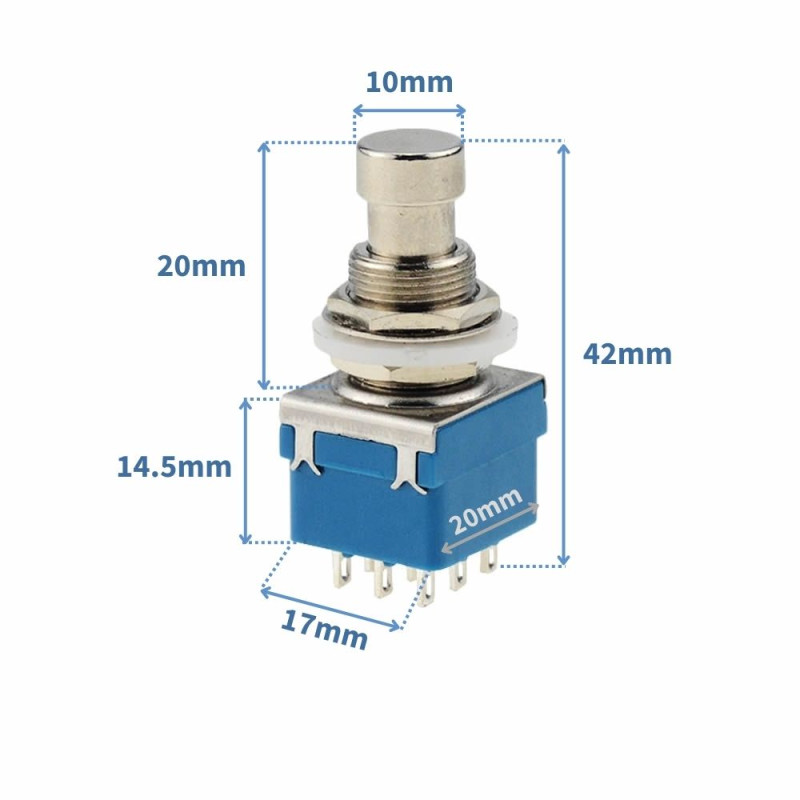

• Ölçüler: 17mm x 20mm gövde, 14.5mm gövde yüksekliği, 10mm başlık çapı, toplam yükseklik 42mm
• Ağırlık: Yaklaşık 20gr

Kullanım bilgileri:

• Kasanın üst yüzeyine 12mm delik açın. Alttaki somunla milin kasadan çıkacak boyunu ayarlayın, anahtarı içeriden geçirin, pulları takıp üst somunla dış yüzden sıkın. Kasa içinde gövde ve lehim uçları için yaklaşık 25mm derinlik bırakın.
• Her kutbun ortak ucu ortadaki sıradadır. Bağlantıdan önce ölçü aleti ile hangi kenar ucun ortak uca bağlı olduğunu kontrol edin, başlığa bir kez basıp diğer konumu da doğrulayın.
• Uçları kısa sürede lehimleyin; uzun ısı plastik kontak gövdesini yumuşatıp kontağı bozabilir. Lehim noktalarını makaronla yalıtın.

Kullanım alanları:

•  Gitar efekt pedalı yapımı (true bypass anahtarı)
•  Bas gitar efekt pedalları
•  Overdrive, distortion ve fuzz pedal kitleri
•  Amfi kanal seçici ayak kumandası
•  A/B sinyal seçici kutuları
•  Looper ve efekt döngüsü kutuları
•  Pedalboard ve efekt pedalı tamiri, eski anahtar değişimi
•  Sinyal susturma (mute) ayak kutusu
•  Aynı anda 3 devreyi değiştiren ayakla kumanda düzenekleri

Dikkat edilmesi gerekenler:

•  Anahtar iki konumludur (ON-ON): her basışta ortak uçlar bir kenardan ötekine geçer, ayrı bir orta OFF konumu yoktur. Bir devreyi kapatmak (OFF) için o kutbun kenar uçlarından biri boş bırakılır.
•  Mandallıdır, anlık (momentary) çalışmaz: basılı tutulduğu sürece çalışan bir ayak kumandası gerekiyorsa anlık tip anahtar kullanın.
•  250V AC'de 2A sınırını aşmayın; motor, ısıtıcı gibi yüksek akımlı yükleri doğrudan değil, röle üzerinden anahtarlayın. Şebeke gerilimiyle kullanımda lehim uçları dokunmaya açıktır, yalıtın.
•  Montaj somununu aşırı sıkmayın ve başlığa ayakla basarken yan yük bindirmeyin; mil ve plastik gövde zarar görebilir.

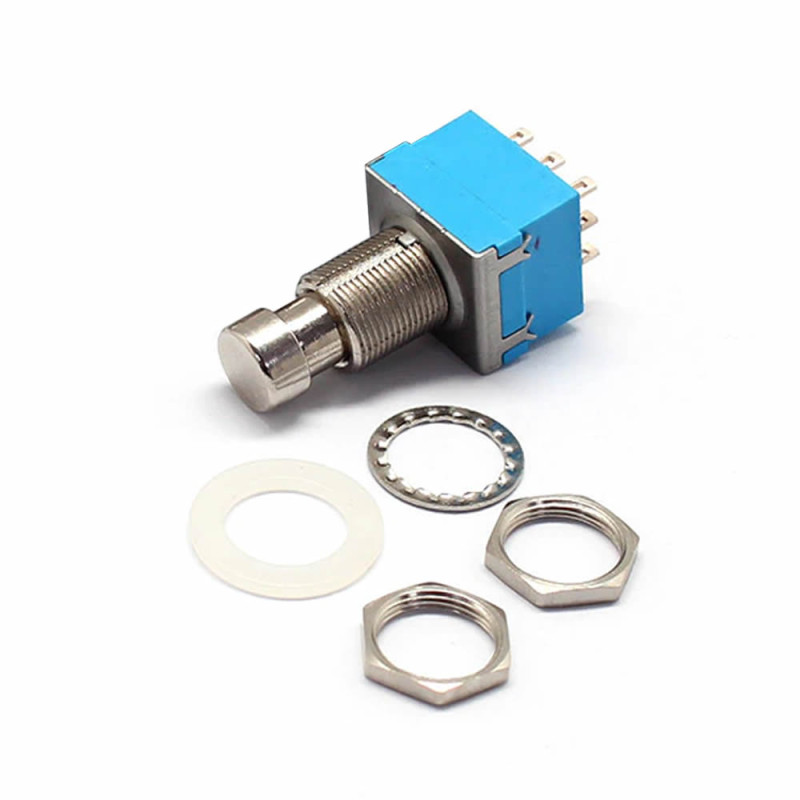

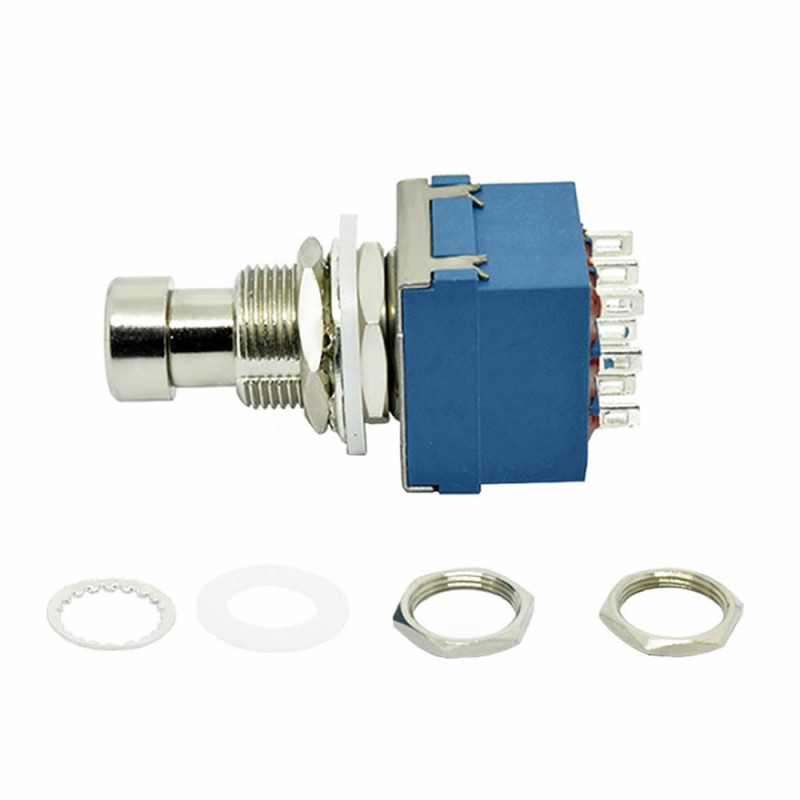

Paket içeriği:

•  1 Adet 3PDT On/On/Off 3lü Anahtar
•  2 Adet metal somun ( Birleştirilmiş )
•  1 Adet tırtıllı metal pul ( Birleştirilmiş )
•  1 Adet plastik pul ( Birleştirilmiş )
•  Not: Kablo, LED ve pedal kutusu pakete dahil değildir.
