5.5mm x 2.1mm DC Power Soket ( İnce )

5.5mm x 2.1mm DC Güç Soketi Plastik ( İnce )

Panel Montaj Tip Adaptör Giriş Jack Güç Bağlantı Soketi Konnektörü

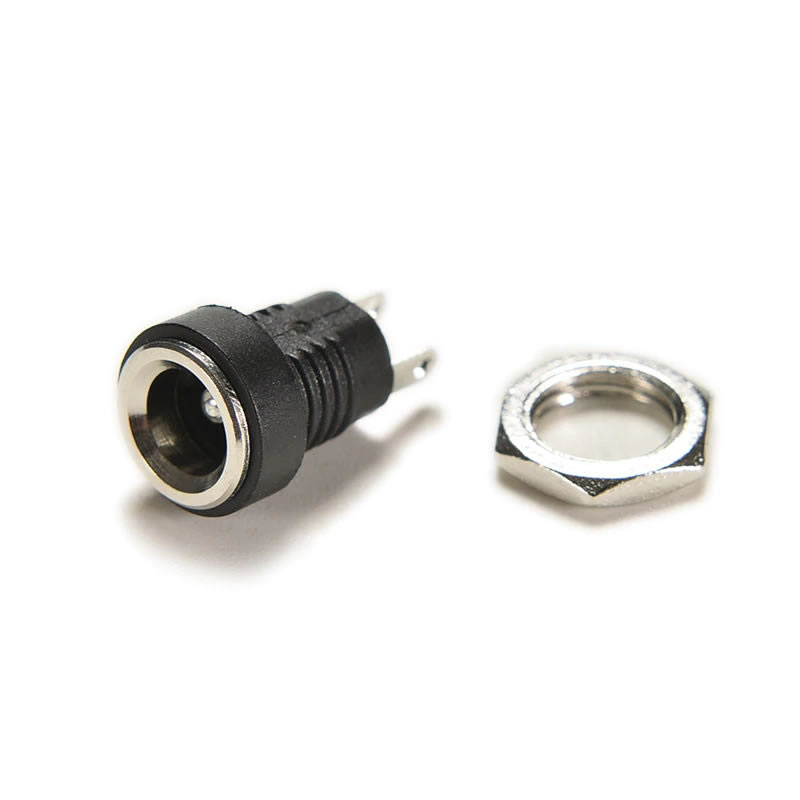

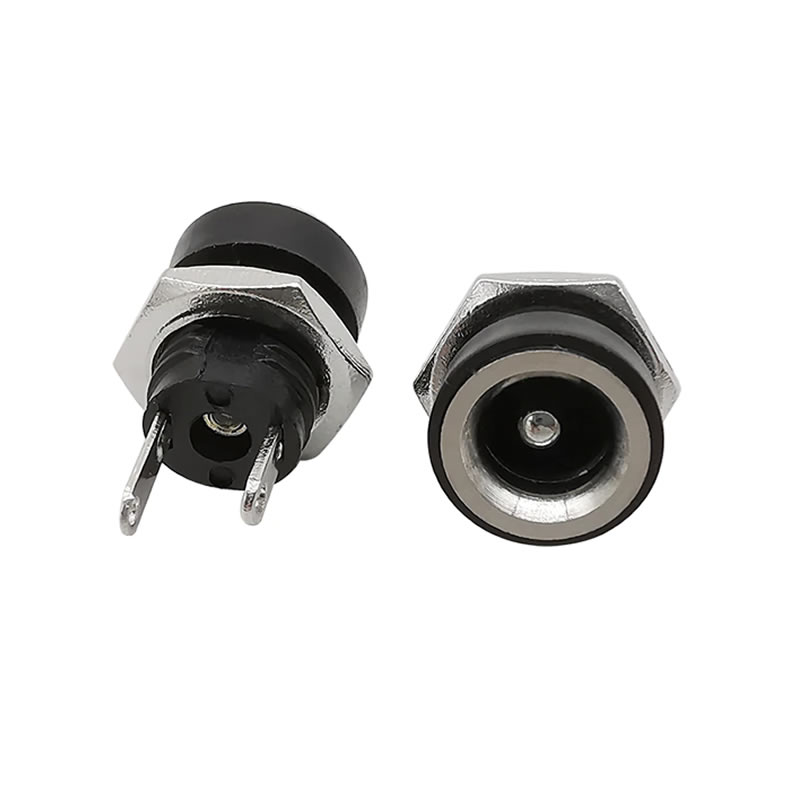

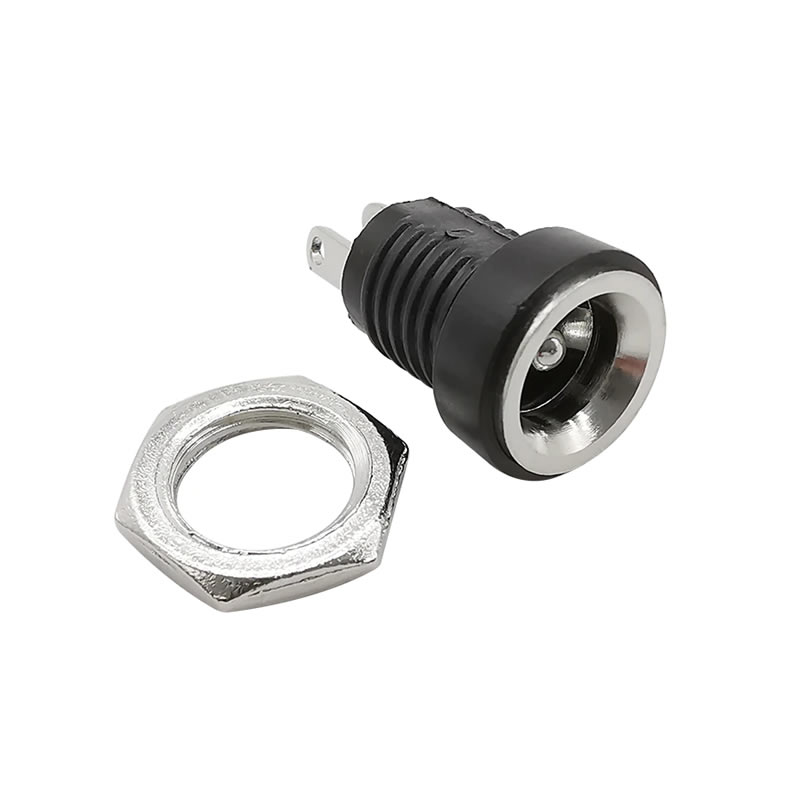

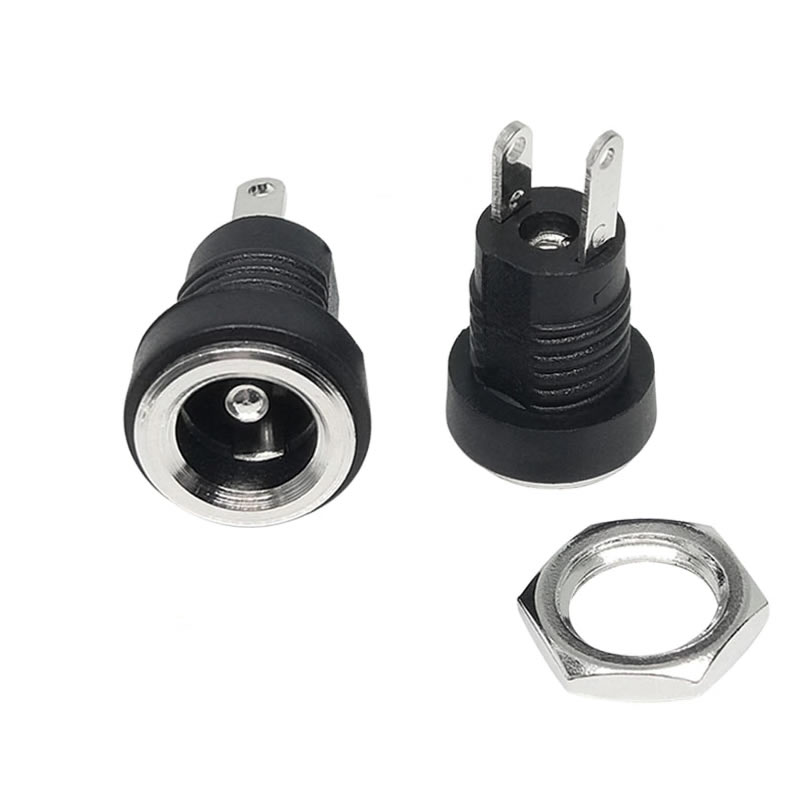

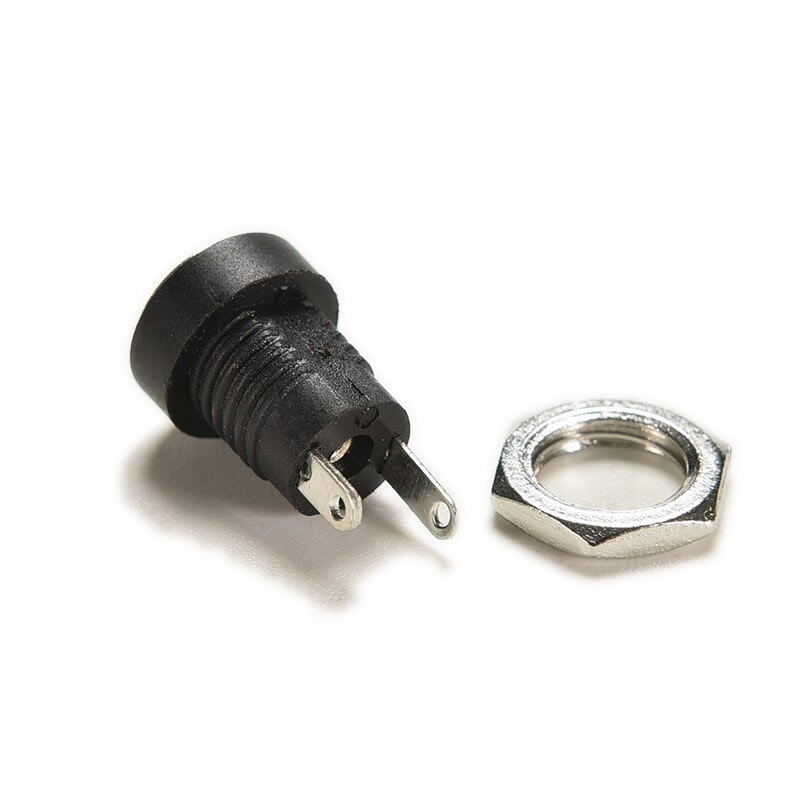

     Bu ürün, 5.5mm dış çap / 2.1mm iç pim ölçüsündeki adaptör fişleri için ince gövdeli, panel tipi dişi DC güç soketidir (DC-022B tipi). Dişli plastik gövdesi 8mm çapında bir deliğe önden takılır ve arkadan metal somunla sıkılarak sabitlenir. Arkasında lehimli bağlantı için 2 terminal bulunur: biri merkez pime, diğeri fişin dış gövdesine bağlanır.

     Gövdesi, 3 pinli DC-022 tipi panel soketlere göre daha incedir; 11mm - 12mm yerine 8mm delik yeterlidir. Bu sayede dar ön panellere, küçük proje kutularına ve ince cidarlı plastik ya da metal kasalara rahat sığar. Ön yüzde fişin girdiği ağzı metal bir halka çevreler. Anahtar (switch) pini yoktur; yalnız artı ve eksi bağlantısı gereken, dahili pil geçişi istemeyen cihazlar içindir.

     Router, modem, güvenlik kamerası, led şerit kontrol kutusu, amfi, oyuncak ve maket gibi 5.5mm x 2.1mm fişli adaptörle beslenen cihazlara güç girişi eklemek için kullanılır. 5.5mm x 2.5mm fişlerle uyumlu değildir.

Öne çıkan özellikler:

     İnce gövde, 8mm delik: Gövde 8mm delikten geçer; 3 pinli DC-022 tipi soketlerin istediği 11mm - 12mm deliğe göre dar panellerde daha az yer kaplar.

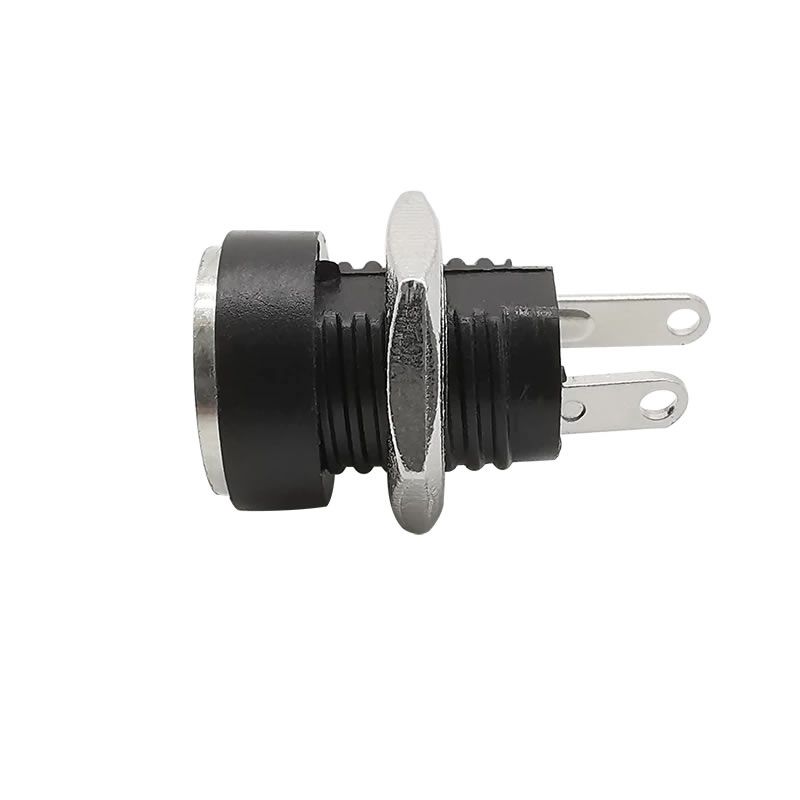

     Somunla sağlam montaj: Dişli gövde panele önden takılır, arkadan metal altıgen somunla sıkılır; en çok 3mm kalınlığındaki panellere uygundur.

     Sade 2 terminal: Merkez pim ve dış gövde için birer lehim terminali vardır; anahtar pini olmadığından bağlantı karışmaz.

     Standart 5.5mm x 2.1mm fiş: Piyasadaki 5.5mm x 2.1mm fişli 5V, 9V, 12V ve 24V adaptörlerin büyük kısmına uyar.

     Metal ön halka: Fişin girdiği ağız metal halkayla çevrilidir; panelin önünde yalnız bu halka ve plastik flanş görünür.

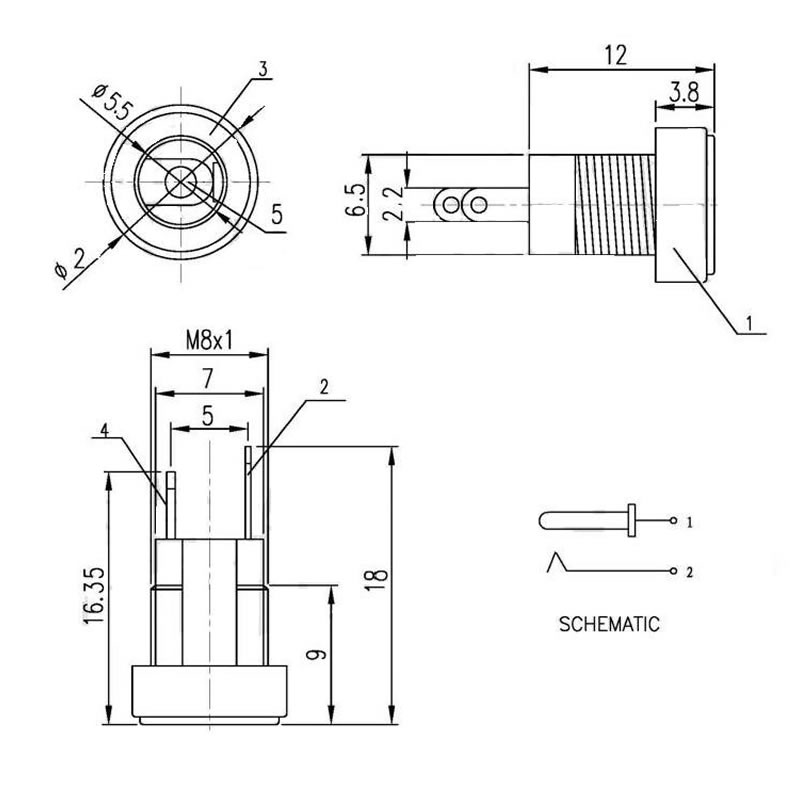

Özellikler:

• Ürün tipi:    Panel tipi dişi DC güç soketi (DC jak)
• Tip: DC-022B, ince gövdeli, 2 pinli
• Uyumlu fiş: 5.5mm x 2.1mm DC fiş (5.5mm x 2.5mm fişlerle uyumlu değildir)
• Çalışma gerilimi: en çok 30V DC
• Çalışma akımı: üreticiye göre en çok 0.5A - 2A (sürekli kullanımda 0.5A önerilir)
• Terminal sayısı: 2 (merkez pim ve dış gövde)
• Terminal tipi: Lehim terminali (kablo lehimlenir)
• Anahtar (switch) pini: Yok
• Montaj tipi: Panel montaj, dişli gövde ve somunla

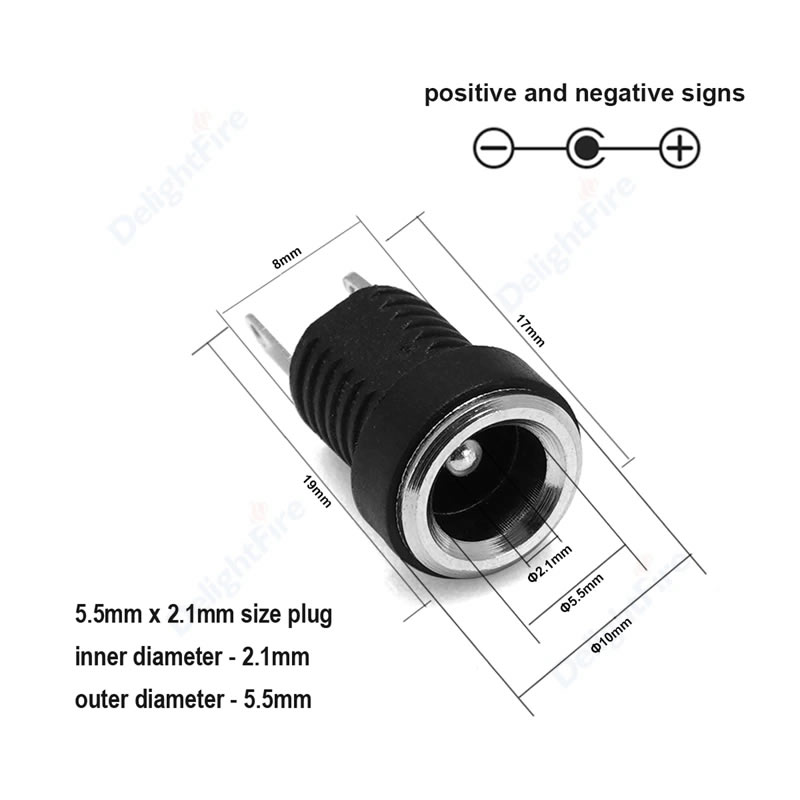

• Dış çap: 5.5mm
• İç çap (merkez pim): 2.1mm
• Panel delik çapı: 8mm
• Panel kalınlığı: en çok 3mm
• Malzeme: Plastik gövde, metal ön halka, metal altıgen somun
• Renk: Siyah gövde, gümüş renkli halka ve somun
• Ölçüler: yaklaşık 10mm x 10mm x 18mm
• Ağırlık: yaklaşık 2gr

Kullanım bilgileri:

• Panele 8mm çapında delik açın. Somunu sökün, soketi panelin önünden deliğe takın ve somunu arkadan elle ya da anahtarla hafifçe sıkın.
• Adaptörünüzün kutup işaretine bakın: çoğu adaptörde merkez pim artı (+), dış gövde eksidir (-). Artı kabloyu merkez pim terminaline, eksi kabloyu gövde terminaline lehimleyin.
• Lehimden sonra terminallere ısıyla daralan makaron geçirin; iki terminalin ve kabloların birbirine değmediğini kontrol edin.

Kullanım alanları:

•  Proje kutusu ve cihaz kasalarına adaptör girişi
•  Router, modem ve ağ cihazlarının güç girişi
•  Güvenlik kamerası (CCTV) besleme bağlantısı
•  Led şerit ve aydınlatma kontrol kutuları
•  Amfi, efekt pedalı ve ses cihazlarının güç girişi
•  Oyuncak ve maket besleme girişi
•  Robot ve küçük araçların şarj / besleme girişi
•  Masaüstü test ve deney düzenekleri
•  Pil yuvalı cihazlara harici adaptör girişi eklenmesi

Dikkat edilmesi gerekenler:

•  Bu soket 5.5mm x 2.1mm fiş içindir. 5.5mm x 2.5mm fiş takılırsa merkez pim sıkı tutmaz, temas kopuk kopuk olur.
•  Gövde dişleri plastiktir; somunu aşırı sıkmayın, dişler sıyrılabilir. Plastik dişe sıvı diş sabitleyici sürmeyin; bazı sabitleyiciler plastiği çatlatır.
•  Bu tip ince plastik soketlerin akım değeri üreticiye göre 0.5A - 2A arasındadır. Sürekli yüksek akımda temas noktası ısınır; 1A üstü sürekli akım gereken cihazlarda metal gövdeli DC099 soket tercih edin.
•  Kutup yönü adaptöre göre değişebilir. Ters kutup cihaza zarar verir; bağlamadan önce adaptörün üzerindeki kutup işaretini kontrol edin.
•  Lehim yaparken terminali uzun süre ısıtmayın; plastik gövde yumuşayıp merkez pim kayabilir.

Paket içeriği:

•  1 Adet 5.5mm x 2.1mm DC Power Soket ( İnce )
•  1 Adet metal altıgen somun
•  Not: Adaptör ve kablo pakete dahil değildir.
