- Stok Durumu: Stok Var
- Marka: OEM
- Model: 48V Ups Modül V2 Şarj
- Ağırlık: 23gr
- SKU: RBZ.101.782

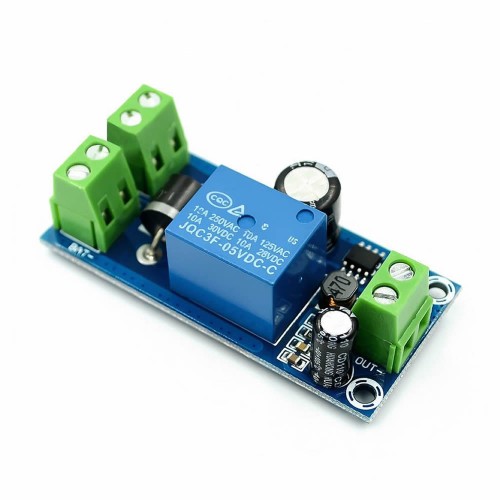

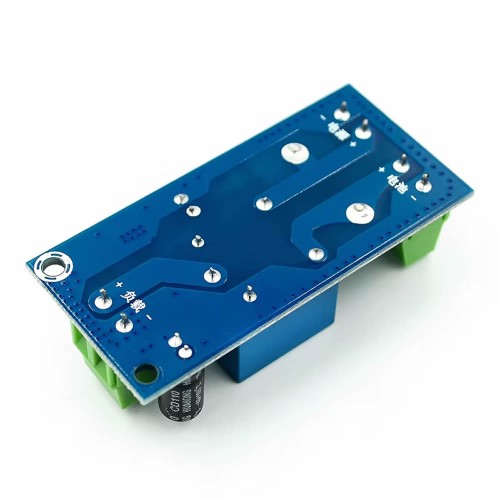

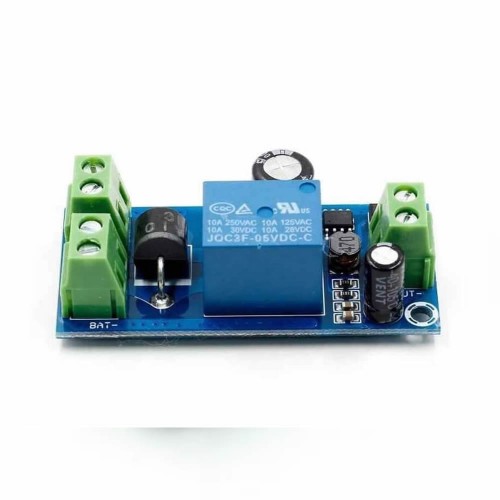

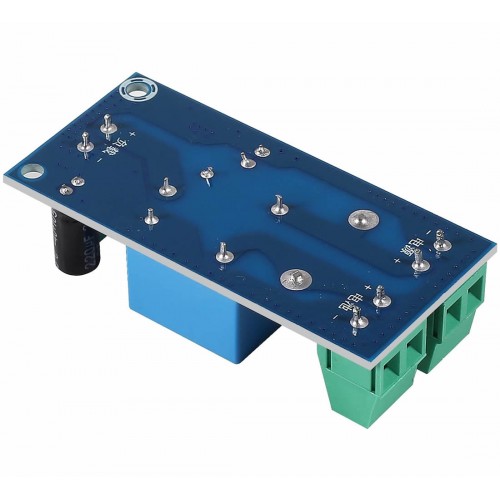

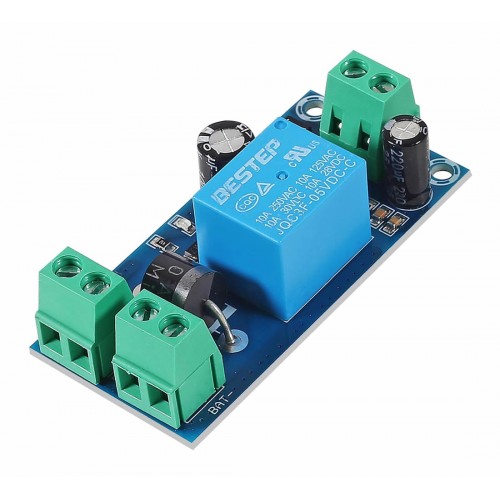

DC5V 12V 48V Ups Modül V2 Şarj
Enerji Kesintisi Acil Durum Güç Kaynağı Akü Otomatik Seçim Yük Kapanma Önleyici Koruma Anahtarlama Çalıştırma Kartı
Üründe şarj voltajı ayarlama devresi bulunmaz. Ana giriş voltajınızın aküyü şarj edebilecek aralıkta olması gerekir. Hatalı şarj voltajı uygularsanız, bağlı pil/akü bozulacaktır. Yangın vb. riskler oluşabilir.
DC 5V-48V aralığındaki sistemlerde ana güç kaynağı ile akü/pil yedek beslemesi arasında otomatik geçiş yapmak için kullanılan güç yedekleme modülüdür.
Ana adaptör veya güç kaynağı bağlıyken yük cihaz DC giriş üzerinden beslenir. Uygun voltajlı adaptör, güç kaynağı veya şarj cihazı kullanıldığında bağlı akü/pil tarafına şarj desteği sağlanabilir. Ana besleme kesildiğinde modül otomatik olarak akü/pil hattına geçerek bağlı cihazın çalışmaya devam etmesini sağlar.

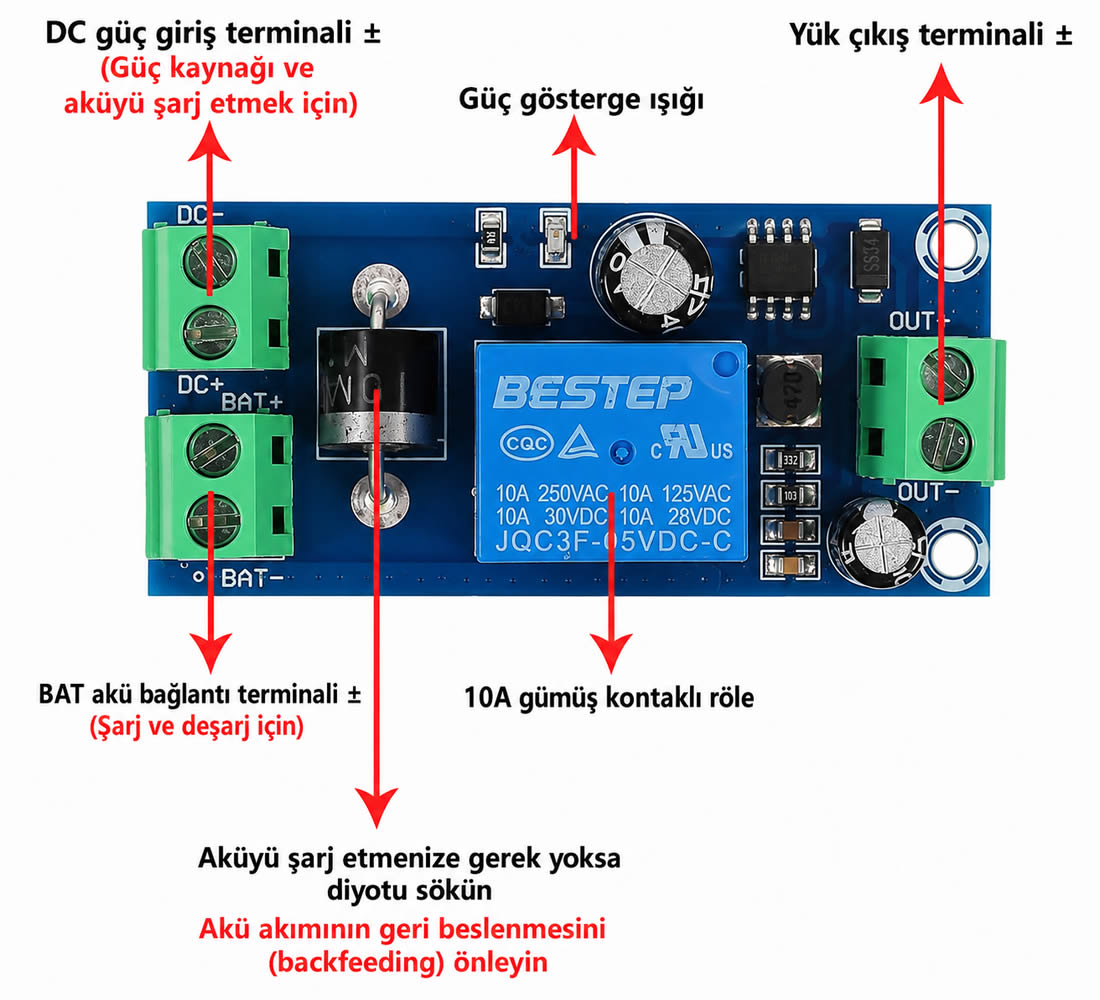

Modül üzerinde DC güç girişi, BAT akü/pil bağlantısı ve OUT yük çıkışı için ayrı klemens terminalleri bulunur. Güç gösterge ledi sayesinde besleme durumu kolayca takip edilebilir.
Bu ürün modem, router, kamera sistemi, alarm sistemi, IoT cihazları, kontrol devreleri ve DC beslemeli elektronik projelerde güç kesintisine karşı yedek besleme amacıyla kullanılabilir.
Önemli uyarı:
- Üründe şarj voltajı ayarlama devresi bulunmaz. Ana giriş voltajının kullanılan akü/pil grubuna uygun olması gerekir.
- Hatalı şarj voltajı uygulanırsa bağlı pil/akü zarar görebilir; ısınma, yangın veya ekipman arızası gibi riskler oluşabilir.
- Örneğin 12V akü ile 24V adaptör veya 24V güç kaynağı kullanılmamalıdır. Bu durumda akü aşırı şarj olabilir, kart zarar görebilir ve bağlı cihazda arıza oluşabilir.
- Bu ürün profesyonel akü şarj cihazı veya BMS değildir. Şarj voltajını ayarlamaz, şarj akımını kontrol etmez ve batarya dolduğunda otomatik şarj kesme işlemi yapmaz.
Özellikler:
- Model: 48V Ups Modül V2 Şarj
- Çalışma voltajı: DC 5V - 48V
- Anahtarlama gücü: AC 220V 5A / DC 30V 5A ( Anlık 10A. Uzun süre yüksek akım çekilirse röle kontakları yapışır. )
- Şarj desteği: Var Uygun besleme ile
- 1 Adet besleme gösterge ledi.
- Renk: Mavi-Yeşil
- 2 Adet montaj deliği
- Kolay montaj için klemens soketler.

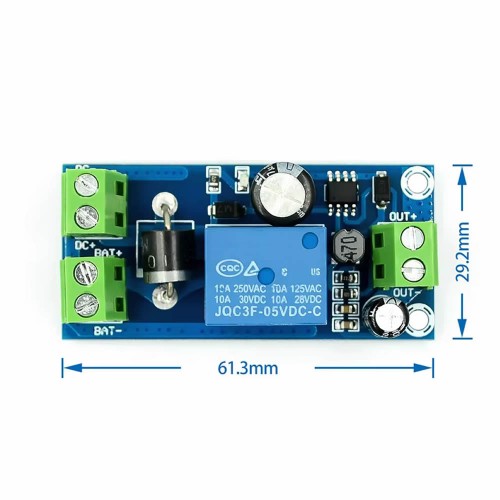

- Boyutlar: 30mm x 61mm x 18mm
- Ağırlık: 23gr

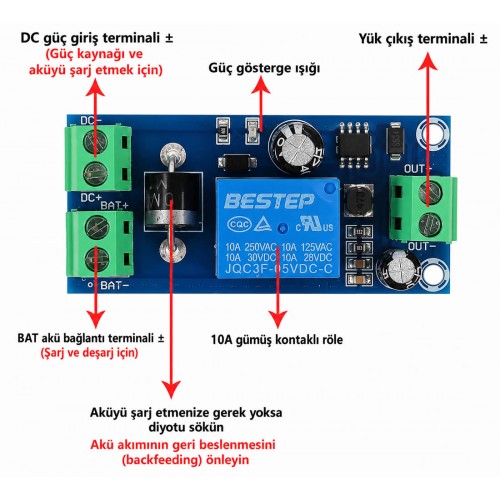

Bağlantı açıklaması:
- DC+ / DC- Adaptör, güç kaynağı veya uygun şarj cihazı girişi
- BAT+ / BAT- Yedek akü veya pil bağlantısı
- OUT+ / OUT- Beslenecek cihaz / yük çıkış
Çalışma mantığı:
Adaptör veya güç kaynağı bağlıyken yük cihaz ana beslemeden çalışır. Kullanılan akü/pil grubuna uygun voltaj sağlanıyorsa batarya tarafına şarj desteği verilebilir. Ana besleme kesildiğinde modül akü/pil hattını devreye alır ve bağlı cihazın akü/pil üzerinden çalışmaya devam etmesini sağlar.
Kullanımda dikkat edilmesi gerekenler:
- Kullanılacak adaptör, akü/pil ve yük voltajı birbiriyle uyumlu seçilmelidir.
- 12V sistemde 12V aküye uygun şarj voltajı kullanılmalıdır.
- 24V sistemde 24V aküye uygun şarj voltajı kullanılmalıdır.
- 48V sistemde 48V akü grubuna uygun şarj voltajı kullanılmalıdır.
- Lityum pil uygulamalarında uygun BMS veya koruma devresi kullanılmalıdır.
- Kurşun-asit akü uygulamalarında akü tipine uygun şarj voltajı ve akım sınırlaması sağlanmalıdır.
- Bağlantı yapılmadan önce polarite mutlaka kontrol edilmelidir.
- Ters bağlantı veya yanlış voltaj ürüne ve bağlı cihazlara zarar verebilir.
Kullanım alanları:
- Modem ve router yedek besleme sistemleri
- Kamera ve CCTV sistemleri
- Alarm ve güvenlik sistemleri
- IoT cihazları
- Mikrodenetleyici projeleri
- DC motor ve kontrol devreleri
- Akü destekli elektronik projeler
- 5V, 9V, 12V, 24V, 36V ve 48V DC sistemler
- Güç kesintisine karşı yedek besleme uygulamaları
Paket içeriği:
- 1 Adet 48V Ups Modül V2 Şarj
