XY-CD63L 30A Pil Şarj Deşarj Modülü

XY-CD63L 30A Pil Şarj Deşarj Modülü

DC 6/60V Batarya Kurşun Asit Lion Lityum Akü Voltaj Koruyucu Voltmetre Gösterge Gecikmeli Başlangıç

Bu ürün röle ile giriş voltajını açıp kapatabilen kontrol cihazıdır. Çıkışı röle aracılığıyla açar ve kapatır. Voltajı değiştirmez.

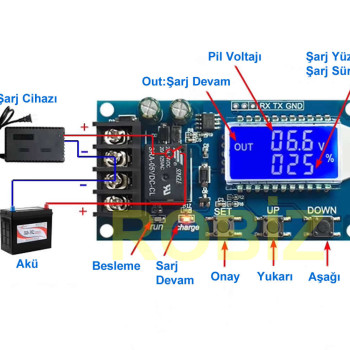

     XY-CD63L pillerin şarj deşarj ve gecikmeli başlangıç işlemlerinin kontrol edilmesi için kullanılır. Pillerin aşırı şarj edilmesi veya tamamen boşalması pile zarar verir ve kullanım ömrünü azaltır. Bu ürün şarj veya deşarj modunda çalışabilir. Her 2 fonksiyonu aynı anda gerçekleştiremez. Resim 2 ve 3 te şarj veya deşarj için bağlantılar gösterilmiştir.

     Ürün 30A gibi yüksek akım taşıyabilecek röleye sahiptir. Sürekli kullanımda 20A üstüne çıkılmaması uygundur. Voltaj girişi soldaki VIN klemensi üzerinden yapılır. Sağ Out yazan klemensler çıkış klemensleridir.

     Deşarj: Akü voltajı doğrusal azalmaz. Mesela 12V akü için 10V larda çok hızlı şekilde 0V seviyelerine iner. 8V, 6V, 4V gibi ara voltajları göremezsiniz. Tamamen biten aküler fiziksel olarak zarar görmektedir. Tekrar şarj edilseler bile eski kapasitesine erişemezler. XY-CD63L ile pilin tamamen bitmesini engelleyebilirsiniz. Böylece pil ömrü uzun kalacaktır.

     Şarj: Bazı pillerin aşırı şarj olup ısınması pile zarar verir. Bu modül ile pilinizin aşırı şarj edilmesini engelleyebilirsiniz. Belli bir şarj voltajına ulaşıldığında şarjın kesilmesi ayarlanır ve o voltajda şarj işlemi ürün tarafından kesilir.

Özellikler:

•  Model:   XY-CD63L
•  Çalışma voltajı: DC 6V / 60V Pil
•  Çıkış voltajı: Giriş voltajı ile aynı
•  Çalışma akımı: DC  30V 30A    / AC 250V 30A   ( Uzun süre 20A üstünde yüksek akım ile kullanırsanız röle kontakları yapılabilir. )
•  Hassasiyet: 0.1V
•  Kaliteli mavi lcd ekran
•  DC 6-60V voltajı arasındaki çeşitli pil ve bataryalar ile kullanılabilir.
•  Otomatik kapanma
•  Aşırı şarj koruma
•  Aşırı deşarj koruma
•  Pil şarjı ve deşarjı için ayrı programlanabilir zamanlayıcı işlevi
•  0-10 saniye arasında ayarlanabilir zorunlu başlatma süresi (FOP)
•  0-999 saniye arasında ayarlanabilir gecikme süresi (dOP)
•  Pil ömrünü uzatır.
•  3 Adet ayar butonu
•  2 Adet giriş çıkış klemensi
•  1 Adet röle durum gösterge ledi.
•  Renk: Mavi
•  Çalışma sıcaklığı:  -10C / + 80C
•  4 Adet montaj ayağı / deliği
•  Boyutlar: 28mm x 57mm x 62mm
•  Ağırlık: 52gr

Terimler:

UP: Üst gerilim sınırı
dn: Alt gerilim sınırı
OP: İşlem süresi
dOP: İletkenlik gecikme süresi (0-999 saniye)
FOP: deşarj modunda: Zorunlu başlatma süresi (0-10 saniye)

Uyarı: Şarj voltajı şarj akımı, deşarj durma seviyesi gibi değerler akünüze göre değişiklik gösterebilir. Sizin deşarjı keseceğiniz alt voltajı bilmeniz gerekiyor.

Kullanım:

Şarj Modu = IN : Üst voltaj sınırı Up ve alt voltaj sınırı dn ayarlanarak etkinleştirilir. Pil voltajı ≤ alt voltaj sınırına ulaştığında,
röle açılır, şarj cihazı pili şarj etmeye başlar. Pil voltajı üst voltaj sınırını aştığında, otomatik şarjı tamamlamak için röle kapanır. Röle ledinin yanıp sönmesi şarjın devam ettiğini gösterir.

Deşarj Modu = OUT : Üst voltaj sınırı UP ve alt voltaj sınırı dn ayarlanarak etkinleştirilir. Pil voltajı üst voltaj sınırını aştığında,
röle açılır ve deşarj işlemine başlar. Pil voltajı alt voltaj sınırından küçük veya eşit olduğunda, röle kapanır. Otomatik deşarj işlevi gerçekleştirilir. Röle ledinin yanıp sönmesi deşarjın devam ettiğini gösterir.

Parametre Ayarlama

a. SET düğmesine basılı tutun ve ayarlama arayüzüne girmek için
b. Ayarlama arayüzüne girdikten sonra, SET düğmesine kısa basarak ayarlanmış parametreleri geçiş yapabilirsiniz
c. Parametreyi seçtikten sonra, yukarı/aşağı düğmesiyle ayarlayabilirsiniz, kısa basmada desteklenir,
basın;
d. Diğer parametreleri ayarlamak için adımları b) ve c) tekrarlayın
e. Tüm parametre ayarlarını tamamladıktan sonra SET düğmesini uzun süre basılı tutarak çıkış yapın ve kaydedin;

Butonlar:

Yukarı butonu: Kısa basma yüzde ve süre gösterimini geçişini yapar. 5 saniye boyunca basılı tutmak, çalışma modları değiştirir,

SET butonu:

Kısa basma: Mevcut ayarlanmış parametreleri görüntüler

Uzun basma: Ürünün ayarlarını değiştirmeye yarar.

Aşağı butonu:

Kısa basma: Acil durumlarda röleyi açma/kapatma fonksiyonu

Uzun basma: Lcd ekranı kapanır

Paket İçeriği:

• 1 Adet XY-CD63L Modül

Programlar:

3.1 Şarj/Deşarj Zaman Kontrolü Fonksiyonu

OP parametresi sıfır olmayan bir değere ayarlandığında, şarj/deşarj zaman kontrolü başlar; röle iletim yaparken
İlk şarj/deşarjda senkronizasyon başlar; senkronizasyon tamamlandığında, röle otomatik olarak kapanır ve ikinci bir şarj/deşarj sürecini tamamlamak için devam eder; eğer senkronizasyon tamamlandıysa, şarj modunda gerilim algılama <alt gerilim sınırı dn veya
Deşarj modunda, gerilim algılama üst gerilim sınırını aştığında, şarj zaman kontrolü fonksiyonu otomatik olarak kapanır ve miga
yanıp sönen H: ER ekranı, parametre ayarının uygun olmadığını kullanıcıya hatırlatır; yanıp söneni durdurmak için herhangi bir düğmeye basın;
Şarj/Deşarj zaman kontrolü ayarı yapılmadığında. Cihaz açıldığında tam süreyi kaydeder, gösterim süresi zaman gösterimi ekranından çıkın veya bir sonraki şarjda temizlenir (röle açık);

3.2 Otomatik Parametre Tanıma:

Parametreleri ayarladıktan ve çıktıktan sonra, alt gerilim sınırı dn ≥ üst gerilim sınırı ise, sistem hatırlatma olarak bir hata miga olur;

3.3 Gecikmeli Açma Fonksiyonu dOP (0 / 999 saniye): şarj/deşarj tamamlandıktan sonra tekrar açma arasındaki zaman aralığı;

3.4 Zorunlu Başlatma Süresi FOP (0 / 10 Saniye):

iletim koşullarını karşılayan ilk şarj/deşarjda röle zorla açılır (0 / 10 Saniye) ve pil gerilimini belirler; bu fonksiyon genellikle deşarj fonksiyonu için kullanılır ve bazı yük testleri iletim anında, hızla alt gerilim sınırına düşürülür ve yanlış tetiklemeye bağlı olarak röle kapanır.
