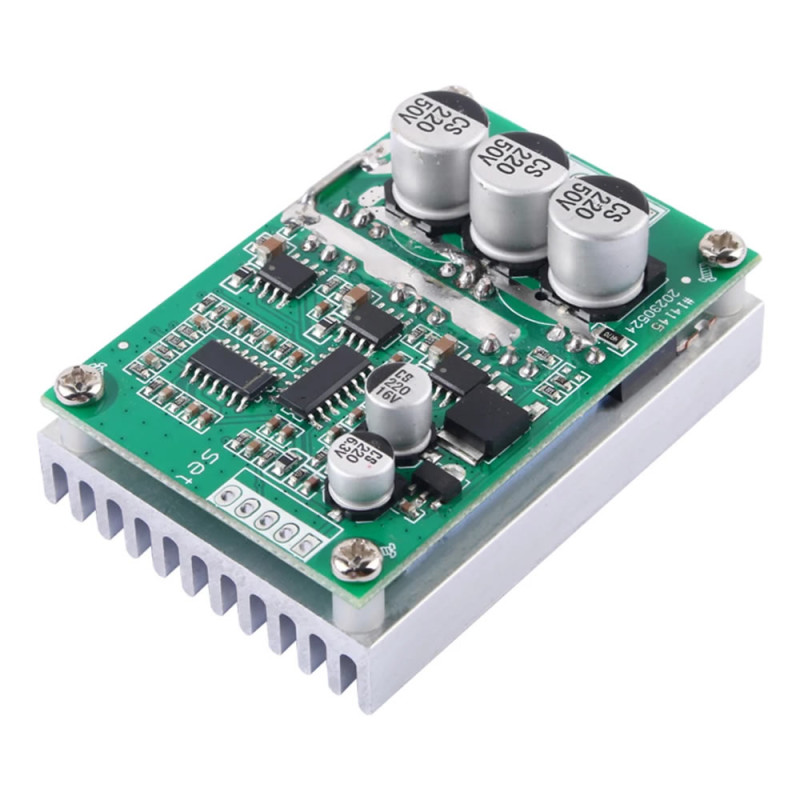

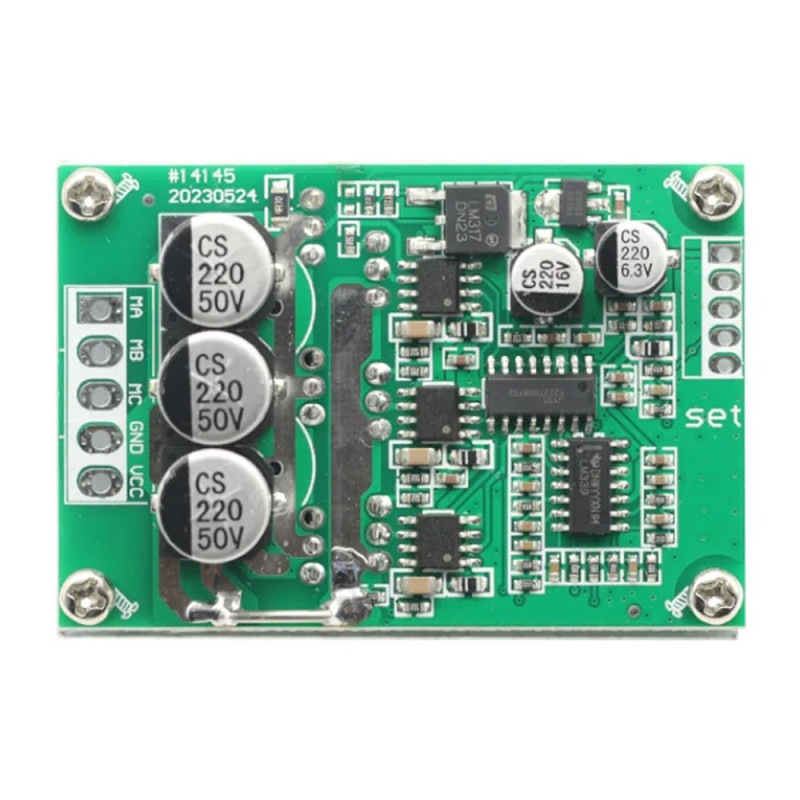

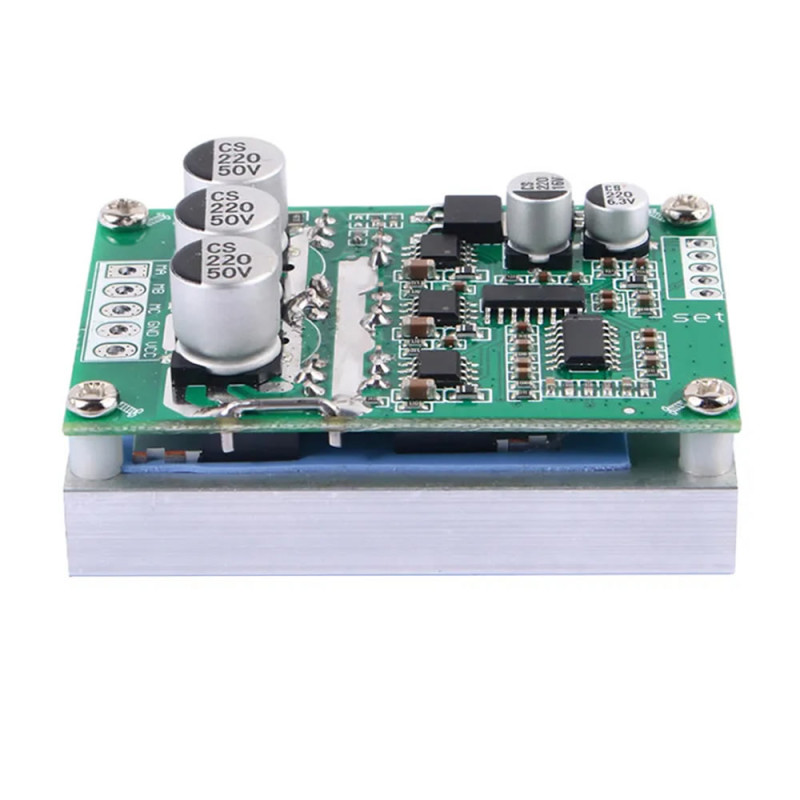

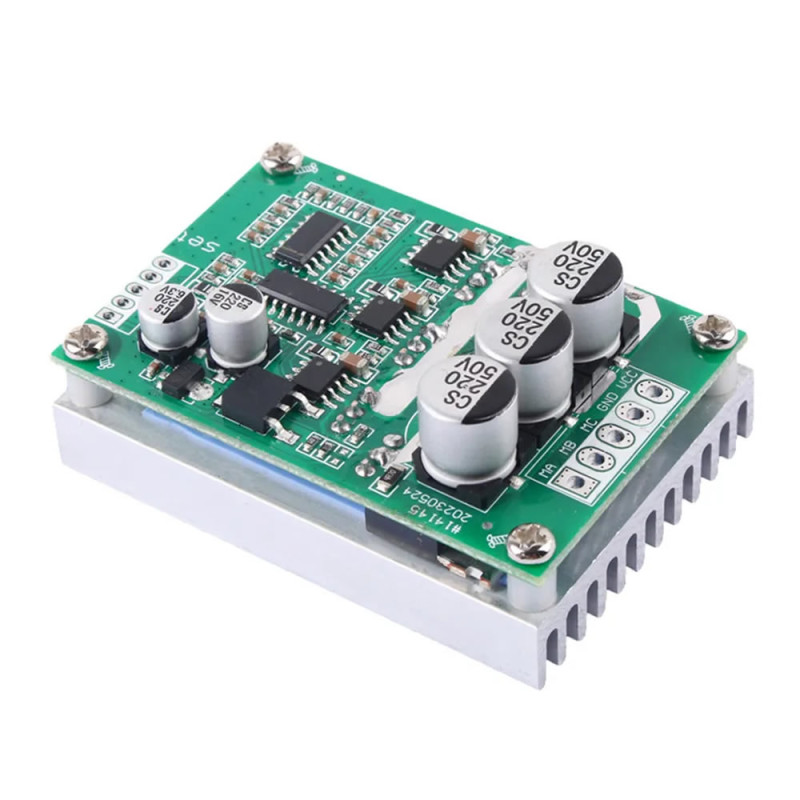

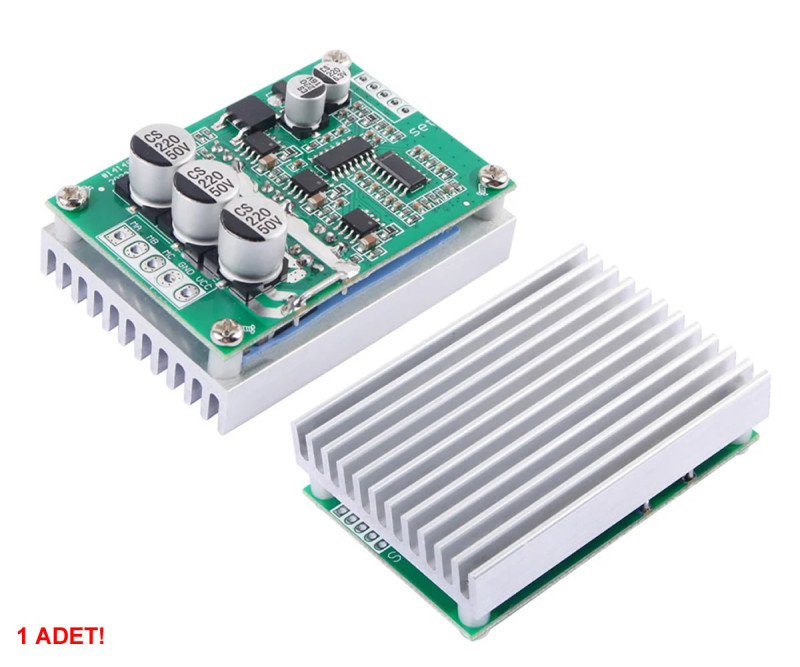

Soğutuculu 15A 36V DC 500W Fırçasız Motor Sürücü

DC 12V 36V 15A 500W Fırçasız Motor Sürücü Soğutucu

Pwm Bldc Hız Kontrol Kartı İleri Geri Yön Kontrol Ayarlanabilir Otomobil Araç

Motor çıkış fazları kesinlikle birleştirilmemelidir. Birleştirilirse yada kısa devre olursa sürücü bozulacaktır.

     500w fırçasız motor sürücü kartıdır. Potansiyometre ile motor hızı %0/100 arasında ayarlanabilir. Açma kapama kontrol buton desteği vardır. Hız sinyali pals çıkışına sahiptir. Bir anahtar ile motor yönü kontrol edilebilir. Hall sensör ihtiyacı bulunmaz.

     18mm soğutucu ile birlikte gelmektedir. Yüksek güçlerde gerekirse harici fan ile soğutma yapmalısınız. Hız ayarı için 10-50kohm arasında bir pot kullanabilirsiniz.

Özellikler:

• Model: 15A 36V DC 500W Fırçasız Motor Sürücü
• Besleme voltajı: DC 12V / 36V
• Çalışma akımı: 15A  ( Maksimum16A )
• Motor gücü: Maksimum 500W
• Pwm fekansı: 1-20Khz
• Duty ayarı:  % 0/100
• Hız ayar pot girişi
• Kart açma kapama anahtar girişi
• Yön kontrol anahtar girişi
• Yüksek akım koruması
• Stall koruması
• Renk: Yeşil
• Çalışma sıcaklığı:   -20C  /  +85C
• 5 Pin 3.96mm motor bağlantı soketi.
• 6 Pin 2.54mm kontrol pini
• 4 Adet 3mm montaj deliği

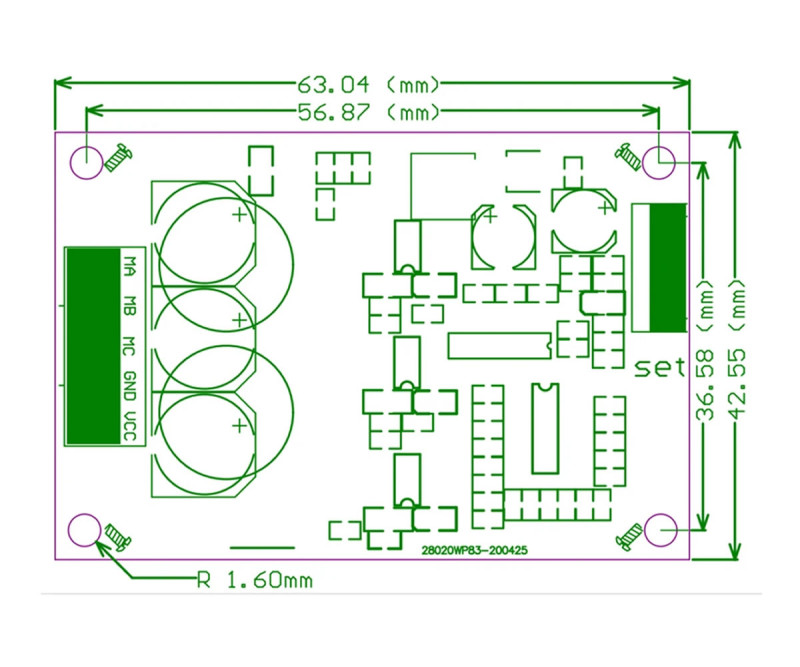

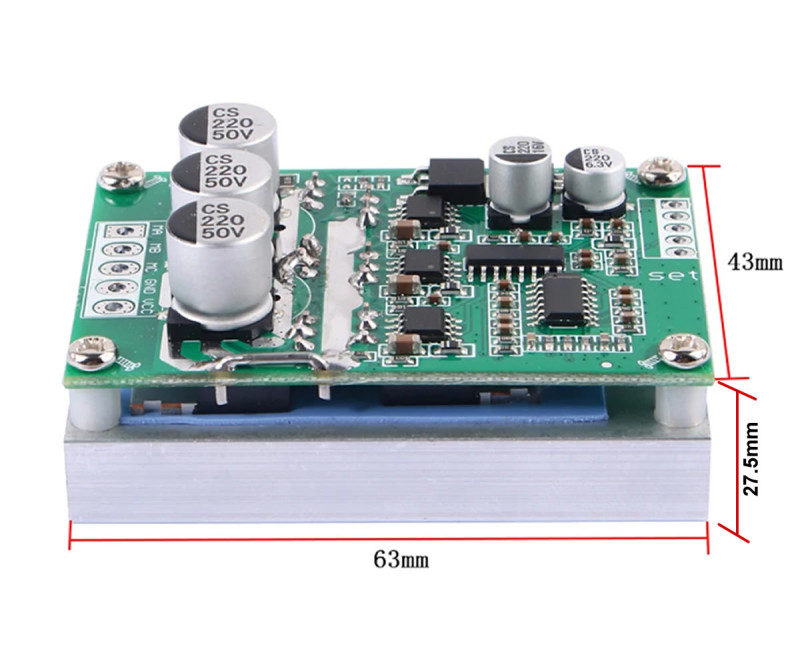

• Boyutlar: 45mm x 65mm
• Ağırlık: 78gr

Uyarılar:

• Motorun voltaj ve güç parametrelerinin uygunluğunu kontol ediniz. Yüksek güç aktarıldığında bozulabilecek bir motor bağlarsanız motorunuz zarar görebilir.
• Kart üzerindeki 5V çıkışı harici başka hiç bir devreye bağlanmaması şarttır. Sadece hız ayar potu ve enable anahtar bağlantısı için kullanılabilir.
• Motor kabloları korumalı olmalıdır. 50cmden uzun olmamalıdır. Aksi takdirde motor dönüşü kötü yönde etkilenir.

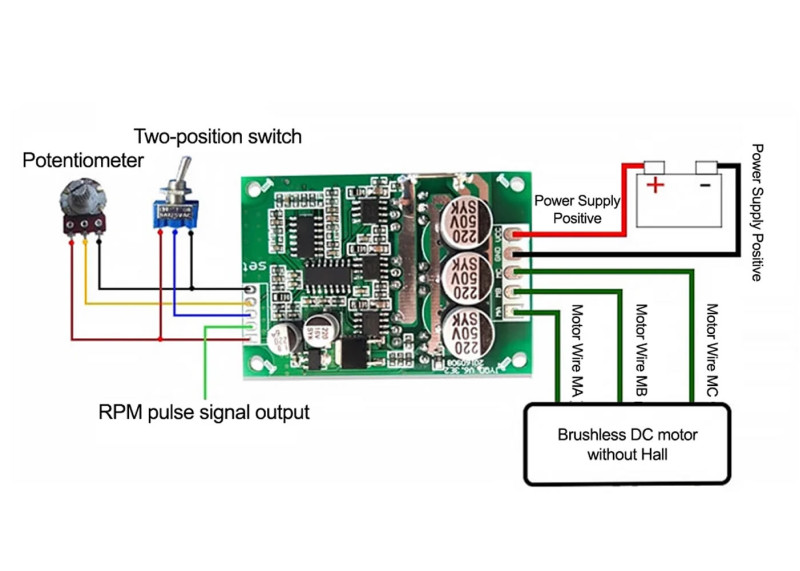

Kontrol Portu:

• 5V: Kontrol sinyalleri için 5V besleme çıkışı
• Signal: Hız sinyali pals çıkışı
• Z/F: Dönme yön kontrol pinidir. 5V bağlantı veya boş bırakmak “ileri” yöndür. 0V “ters” yönde çalıştırır.
• VD: Hız kontrol pini. Analog hız ayar giriş pini. 0-5V arasında voltaj uygulanmalıdır. 20kohm potansiyometre kullanılabilir.
• GND: Toprak
• SET ( Pcb üstündeki yazı ): Pin isimleri kartın altında bulunuyor. Sıralamayı kontrol etmeden bağlantı yapmayın.

Güç Portu:

• MA: Motor A Faz bağlantısı
• MB: Motor B Faz bağlantısı
• MC: Motor C Faz bağlantısı
• GND: Gnd toprak bağlantısı
• VCC: Besleme bağlantısı

Paket içeriği:

• 1 Adet 15A 36V DC 500W Fırçasız Motor Sürücü
• 1 Adet soğutu ( Montajlanmış )

.
