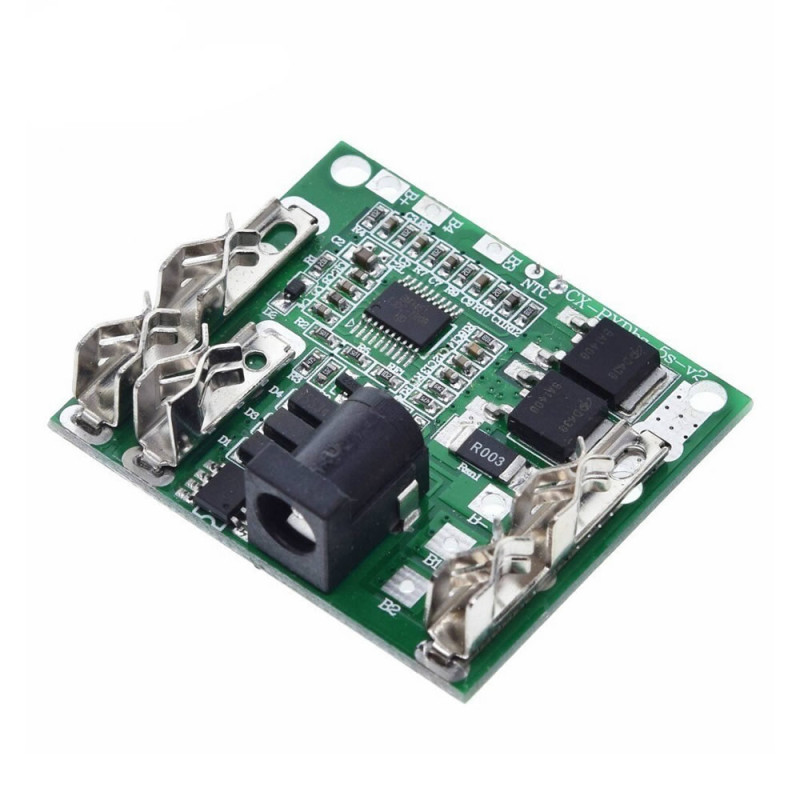

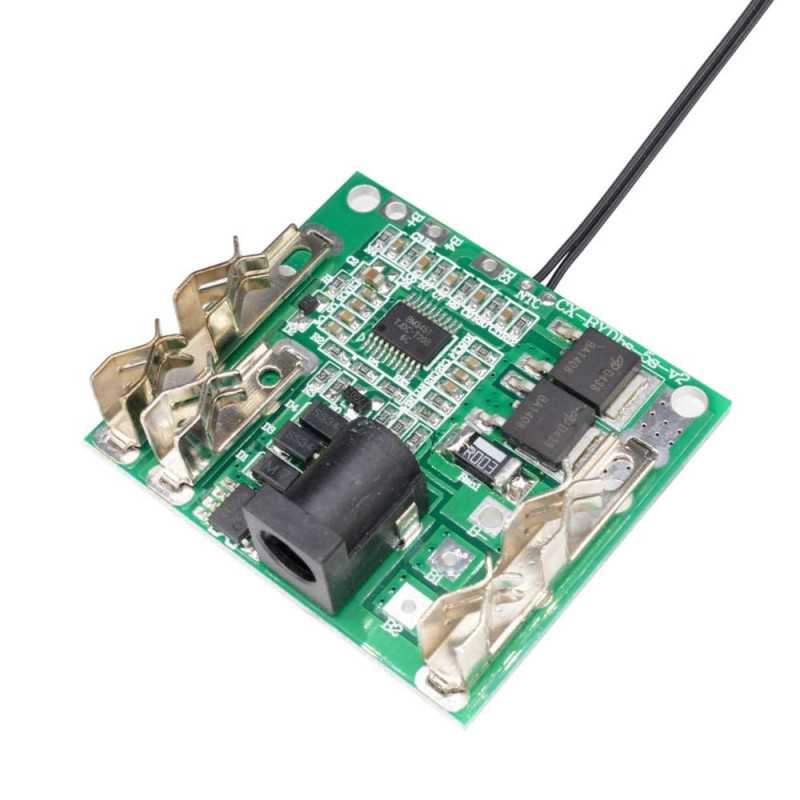

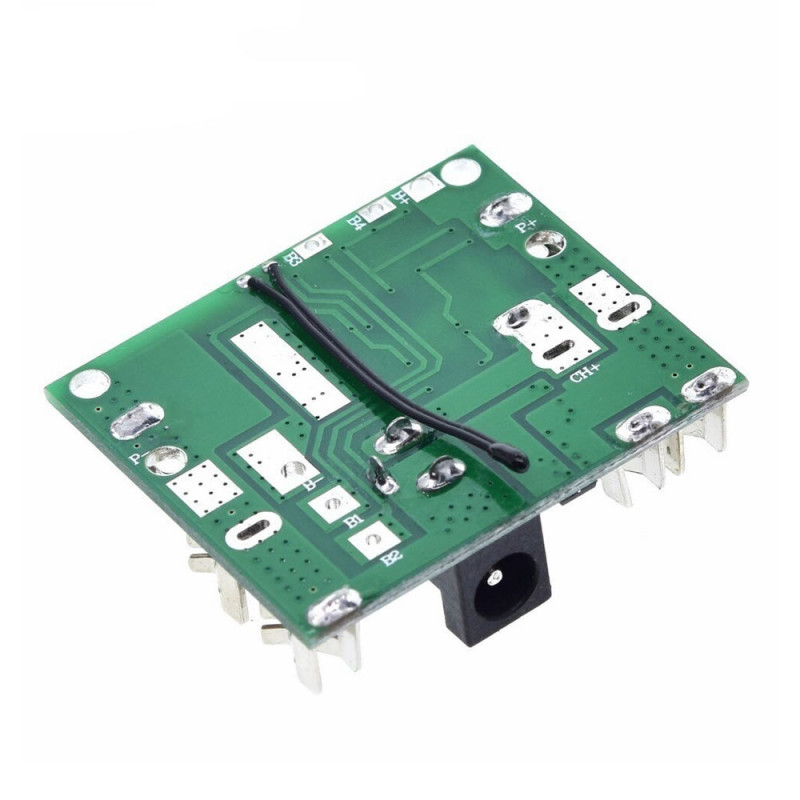

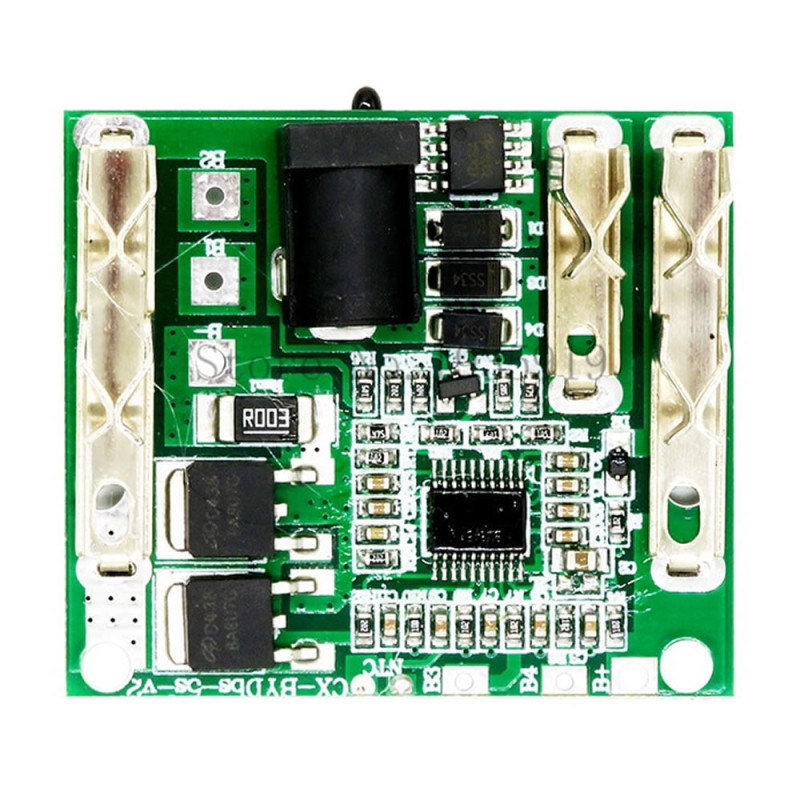

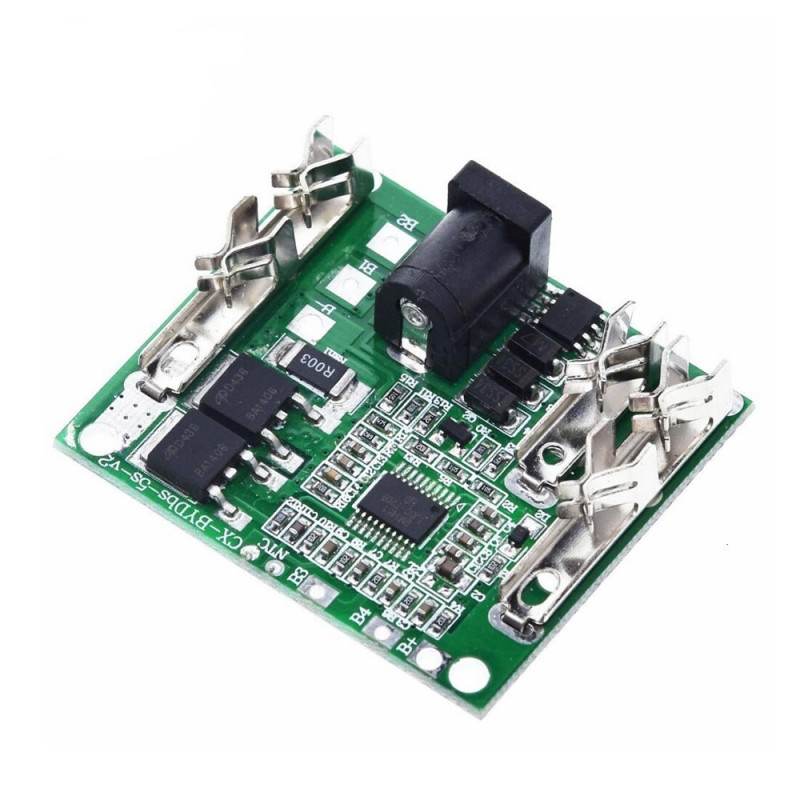

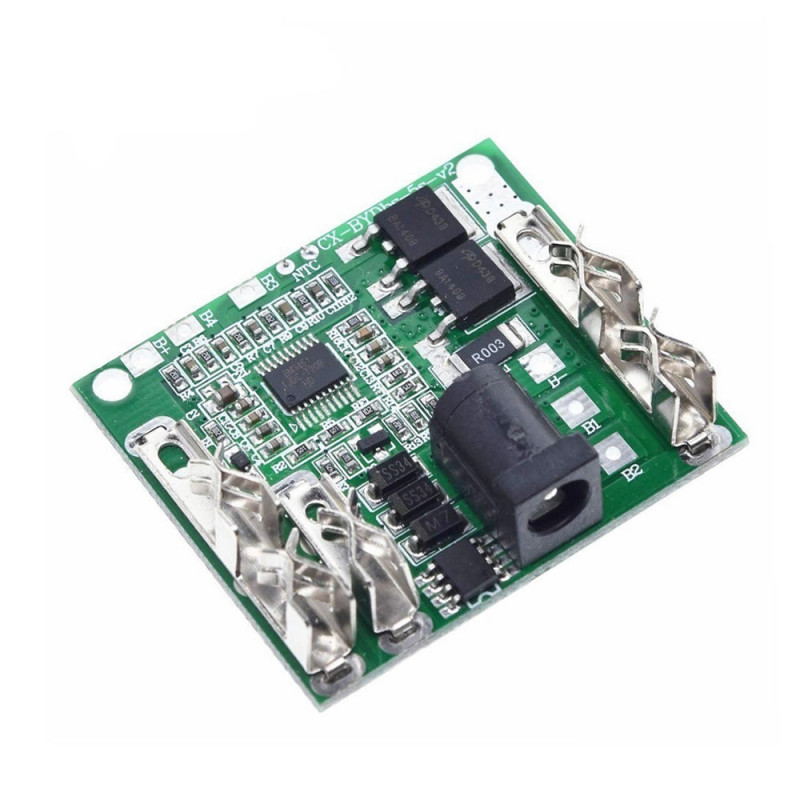

BMS 5S 20A Koruma Kartı

5S 20A Lityum Batarya BMS Koruma Kartı

5 AdetSeri 18650 pil için uygundur.

     Bu koruma kartı 5s için ortak olarak kullanılabilir. Kart üzerindeki özel kontrol entegresi stabil performans gösterir. Gerçek zamanlı olarak voltajları şarj deşarj akımlarını ve ürün üzerindeki sıcaklık sensörü ile pillerin sıcaklıklarını izler.

     Kısa devre koruması, aşırı akım koruması, aşırı deşarj koruması, aşırı şarj korumaları bulunmaktadır. Balans işlevi mevcuttur.  Şarj akımı 60A dir. Deşarj akımı 20A dir. Düşük direnç gösteren mosfetler kullanılmıştır. 3.7V lityum / Lipo piller ile kullanabilirsiniz.

Özellikler:

•     5 Adet seri lityum pil için koruma devresi.
•     Piller: 18650 ve 26650 ; 3.6V / 3.7V (Li-ion/Lmo/  LiPo/LiFePO4/ polimer).
•     5S kullanıma uygundur.
•     Aşırı şarj koruması. 4.13 V / 1sn
•     Aşırı deşarj koruması.  2.8V
•     Kısa devre koruması: Evet   / 250usn
•     Yük Akımı: 8-20A  ( 100A max )
•     Aşırı akım akma koruması. 30A
•     18.5V 21V luk lityum pil paketleri için uygundur.
•     Kaliteli ve dayanıklı kart tasarımı.
•     Sıcaklık koruması: 70C  ( 55 derecede tekrar çalışmaya başlar )
•     Ağırlık: 14gr

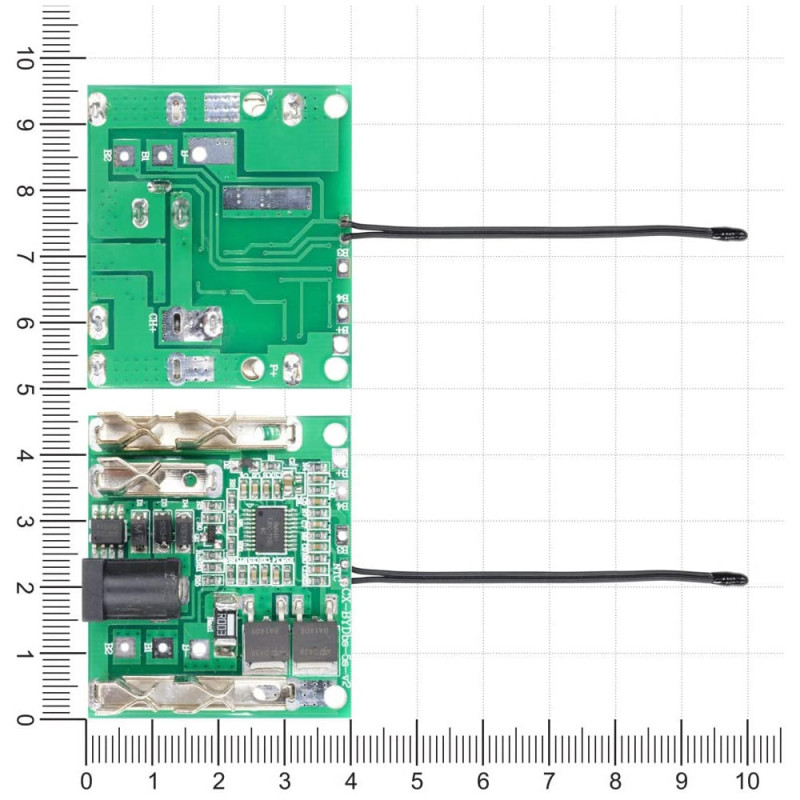

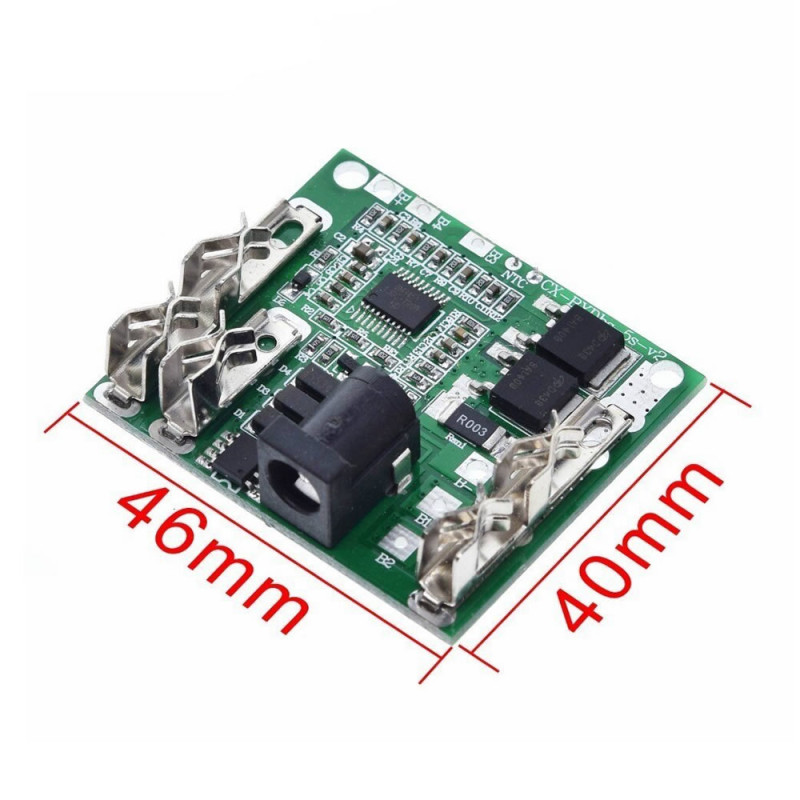

•     Boyutlar 46mm x 40mm

Overcharge Protection:

• Overcharge Single Cell Detection Voltage: 3.85-4.25V
• Overcharge Protection Delay/: 1S
• Overcharge Single Cell Recovery Voltage: 3.75-4.13V
• Overcharge Protection Release Delay:1mS

Over-discharge Protection:

• Over-discharge Single Cell Detection Voltage: 2-2.8V
• Over-discharge Protection Delay: 1S
• Over-discharge Single Cell Recovery Voltage: 2.5-3.0V
• Over-discharge Protection Release Delay:100±20mS

 Over-current Protection:

• Over-current Detection Voltage:0.1-0.4V
• Over-current Detection Current: 30±5A
• Over-current Detection Delay: 1S
• Recovery State:Auto

Paket İçeriği:

• 1 Adet 5S 20A Lityum Batarya BMS Koruma Kartı
