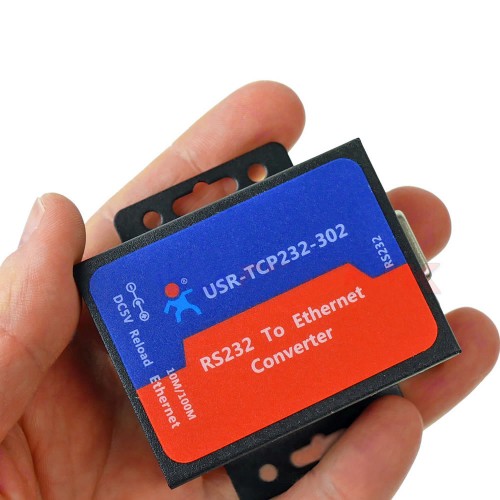

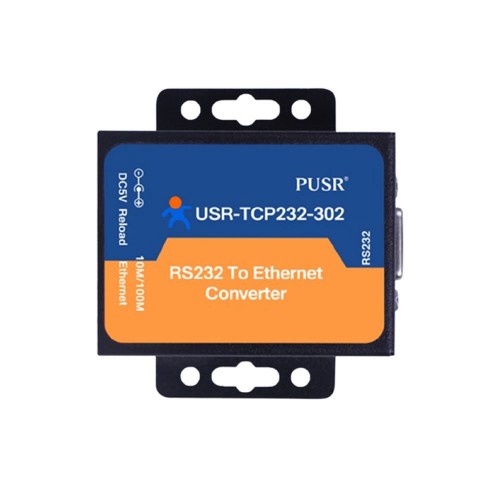

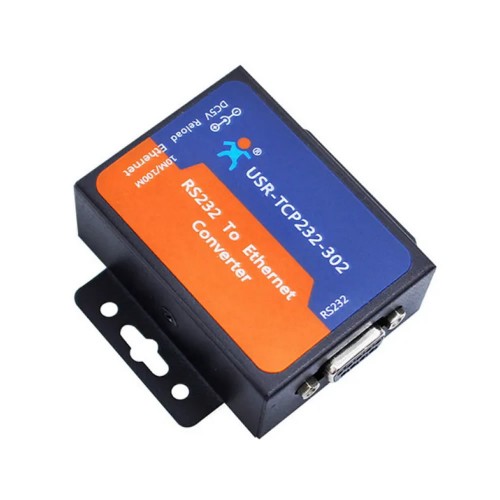

USR-TCP232-302 Rs232 to Ethernet Çevirici Modül
Metal Kutu Endüstriyel Tip Seri Port Sinyal Çevirici Haberleşme Otomasyon Plc Akıllı Ev Uzaktan Kontrol Trafik Tarım Üretim İzleme
Ürün 2.1mm DC 5V adaptör ile çalışır. DC 12V adaptör ile kullanılırsa ürün bozulacaktır.

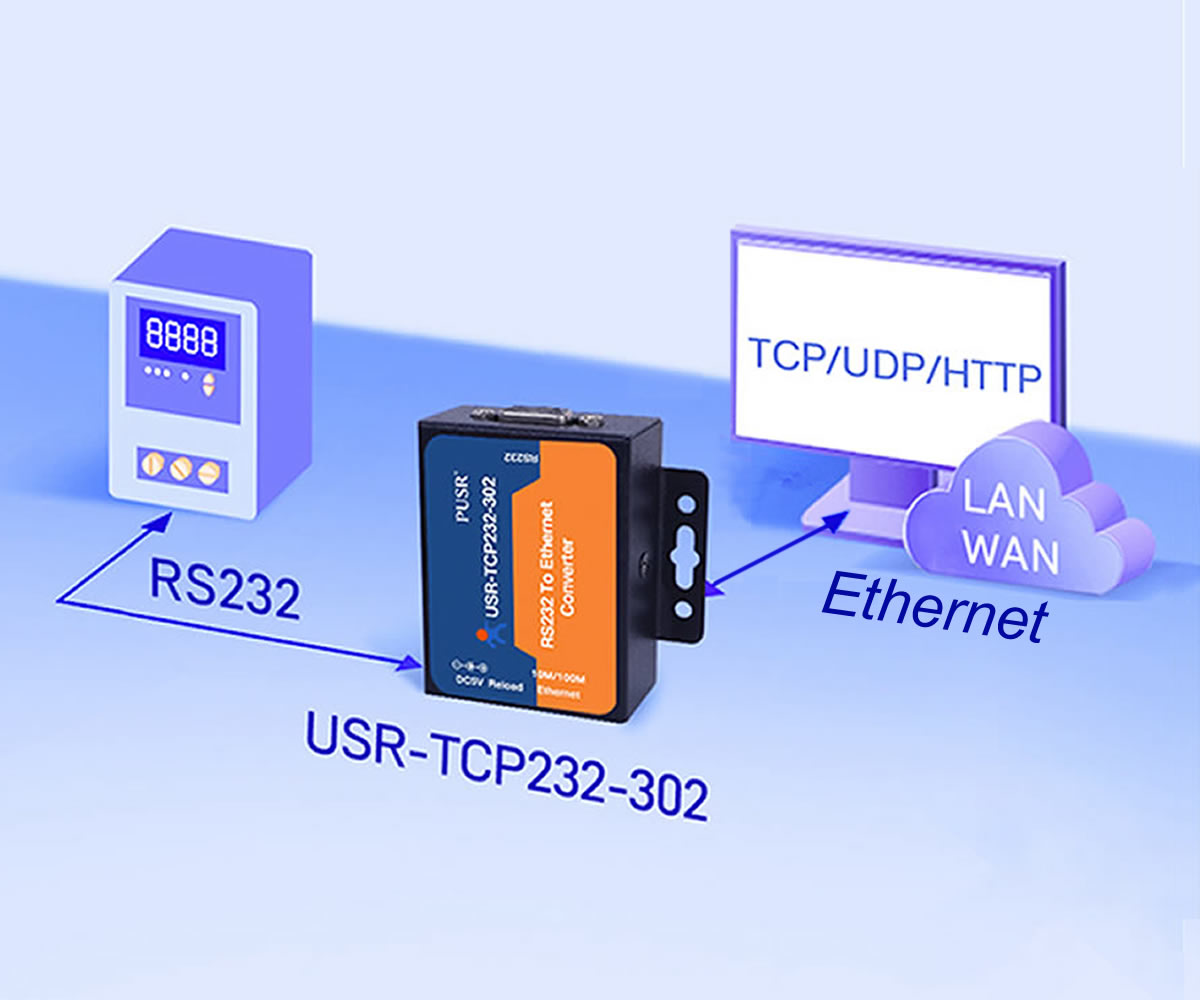

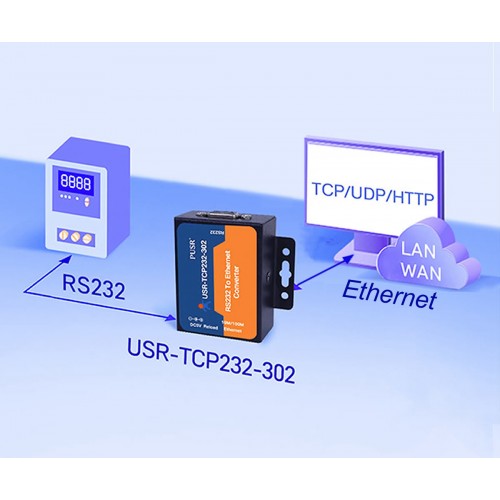

USR-TCP232-302, şeffaf veri iletimi için kullanılan, seri RS232’den Ethernet’e dönüştürücü bir cihaz sunucusudur. RS232 ile Ethernet arasında çift yönlü şeffaf iletim gerçekleştiren düşük maliyetli bir seri cihaz sunucusudur. USR-TCP232-302, dahili TCP/IP protokol yığınına sahiptir. Kullanıcılar bu ürünü cihazların ağa bağlanması ve haberleşmesi için kullanabilir.

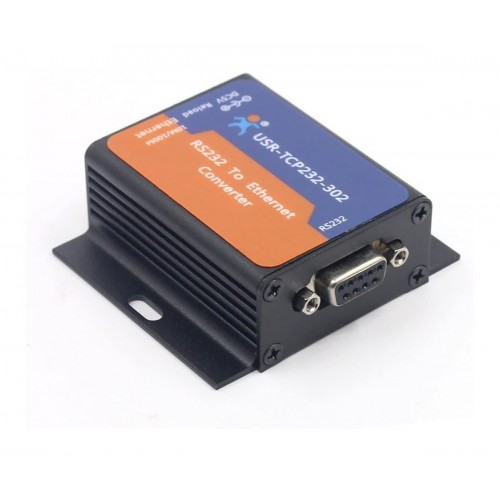

Siyah metalik kutu içerisinde kutulanmıştır. Bu dönüştürücüde TCP/IP protokolü kullanılmaktadır. RS232 seri port ve 10/100M ethernet portu ile donatılmıştır. Çeşitli seri port ile haberleşebilen cihazlara bağlanarak cihaz ile haberleşme yapabilmenizi sağlar.
Akıllı trafik, uzaktan kontrol, üretim, endüstri gibi birçok uygulama alanlarında kullanılabilir. Transparan veri iletimini, modbus ağ geçidini, kullanıcı tanımlı web sayfasını, kalp atışı paketini, kayıt paketini, dizi işlevini ve daha fazlasını destekler.
Özellikler:
- USR-TCP232-302
- Çalışma voltajı: DC 5V
- Rs232 haberleşme
- 10/100 ethernet haberleşme
- Standart IP: 192.168.0.7 ( admin admin )
- Arm Cortex-M0 işlemci
- Sanal seri port desteği ve ilgili yazılım USR-VCOM ile sağlanır
- Baud hızı: 600 / 230.4 Kbps,
- DHCP desteği
- DNS desteği
- Çalışma modları: TCP Server, TCP Client, UDP İstemcisi, UDP Sunucu, HTTP Client
- Web sayfası aracılığıyla parametre ayarları yapabilir
- Ağ üzerinden firmware yükseltme desteği
- RS232 sinyalleri:

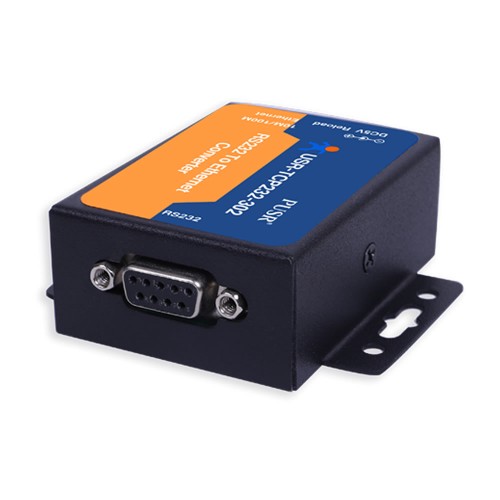

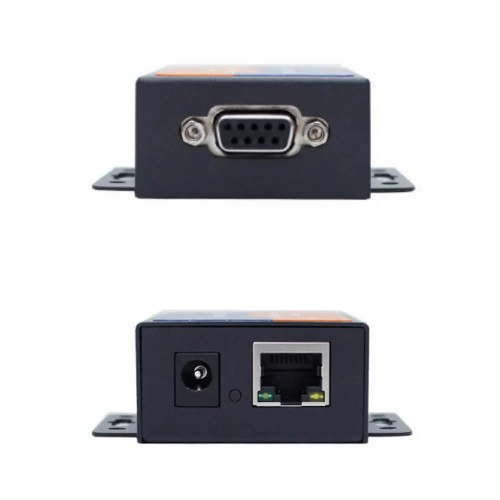

- Bağlantı: DB9
- Optik koruma: 1500V 600W
- +15kV elektrostatik koruma
- RJ45 haberleşme durum gösterge ledleri.
- Malzeme: Plastik / Metal
- Siyah metal kutu
- Renk: Siyah
- Çalışma sıcaklığı: -40C / 75C
- 2 adet montaj kulakçık yüzeyi

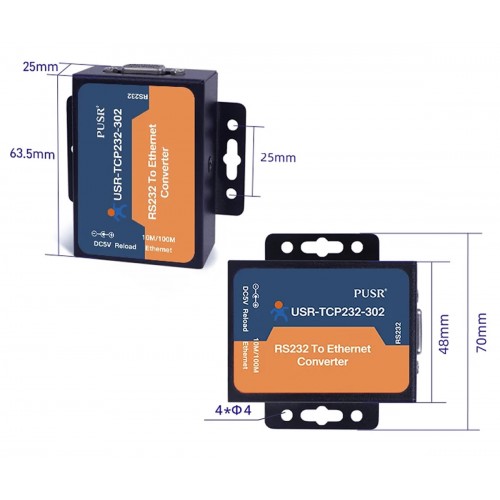

- Boyutlar: 66mm x 70mm x 25mm
- Ağırlık: gr
Yazılım desteği: pusr.com/products/1-port-rs232-to-ethernet-converters-usr-tcp232-302.html
Sitede USR-TCP232-302 ürününü aratınız.
Paket içeriği:
- 1 Adet RS232 to Ethernet USR-TCP232-302
|
Model |
USR-TCP232-302 |
USR-TCP232-304 |
USR-TCP232-306 |
|
Processor |
ARM Cortex-M0, 48MHz |
||
|
Power Supply |
|
|
|
|
Power Input |
DC: 5.0～7.0 V，
Connector: DC 5.5*2.1 mm
|
DC: 5.0～7.0 V，
Connector: DC 5.5*2.1 mm
|
DC: 5.0～36.0 V，
Connector: 5.5*2.1 mm & 2 pin terminal block
|
|
Consumption |
|||
|
Ethernet Port |
|
|
|
|
Ethernet Port |
1 x RJ45, 10/100Mbps, auto MDI/MDIX |
||
|
Serial Port |
|
|
|
|
Serial Port |
RS232 |
RS485 |
RS232/485/422(Not work at the same time) |
|
Baud Rate |
600~230.4 Kbps |
||
|
Data Bits |
5,6,7,8 |
||
|
Stop Bit |
1,2 |
||
|
Parity Bit |
None, Odd, Even, Mark, Space |
||
|
Serial Packeting |
Packeting Time: Four-byte sending time
Packeting Length: 400 Bytes
|
||
|
Serial Packet Cache |
Receive:2KBytes |
||
|
Reload Button |
√ |
||
|
Physical Parameters |
|
|
|
|
Dimension(L*W*H) |
66.3*70.0*25.0 mm |
73.2*70.0*25.0 mm |
98.0×86.0×25.0 mm |
|
Installation |
Wall Mounting |
||
|
Operating Temp |
-25~75℃ |
||
|
Storage Temp |
-40~105℃ |
||
|
Operating Humidity |
5%~95% RH(non-condensing) |
||
|
Storage Humility |
5%~95% RH(non-condensing) |
||
|
Indicators |
None |
None |
PWR, WORK,LINK,TX,RX |
|
Software |
|||
|
Network Protocol |
IP, TCP/UDP, DHCP, ICMP, HTTP, IPv4, DNS |
||
|
IP Mode |
DHCP, STATIC IP |
||
|
DNS Service |
√ |
||
|
Config Method |
AT Command, Built-in webpage,
Config Software, Config Protocol
|
||
|
Work Mode |
TCP Server/TCP Client/UDP Server
/UDP Client/Httpd Client
|
||
|
Modbus Gateway |
Modbus RTU to Modbus TCP, Multi-host Modbus Polling |
||
|
User-Defined Webpage |
√ |
||
|
TCP Server |
16 clients |
||
|
Network Packet Cache |
Send: 6K Bytes
Receive: 4K Bytes
|
||
|
Additional Features |
RFC2217 Similar, Heartbeat Packet, Registration Packet, Index, No Data Restart |
||
|
Others |
|||
|
EMC Level |
IEC61000, Level 3(Surge, ESD, EFT) |
||
|
Certificate |
CE |
||
.
