OBDII Bluetooth Arıza Tespit Cihazı

OBDII Bluetooth Araba Arıza Tespit Cihazı

Beyin Ayar Test Tamir Aracı Android Windows Kablosuz Can Haberleştirme Devresi


     OBDII Bluetooth Arıza Tespit Cihazı, aracın sürücü tarafındaki 16 pinli OBD2 soketine doğrudan takılan, yaklaşık 47mm x 24mm x 30mm boyutunda ve yaklaşık 32gr ağırlığında mini bir araç teşhis adaptörüdür. Beslemesini 12V araç aküsünden OBD2 soketi üzerinden alır, yaklaşık 50mA çeker. Android telefona ya da tablete, Bluetooth'lu Windows bilgisayara Bluetooth ile eşleşir (şifre 0000 ya da 1234) ve ELM327 uyumlu komut setiyle Torque gibi OBD2 uygulamalarıyla çalışır.

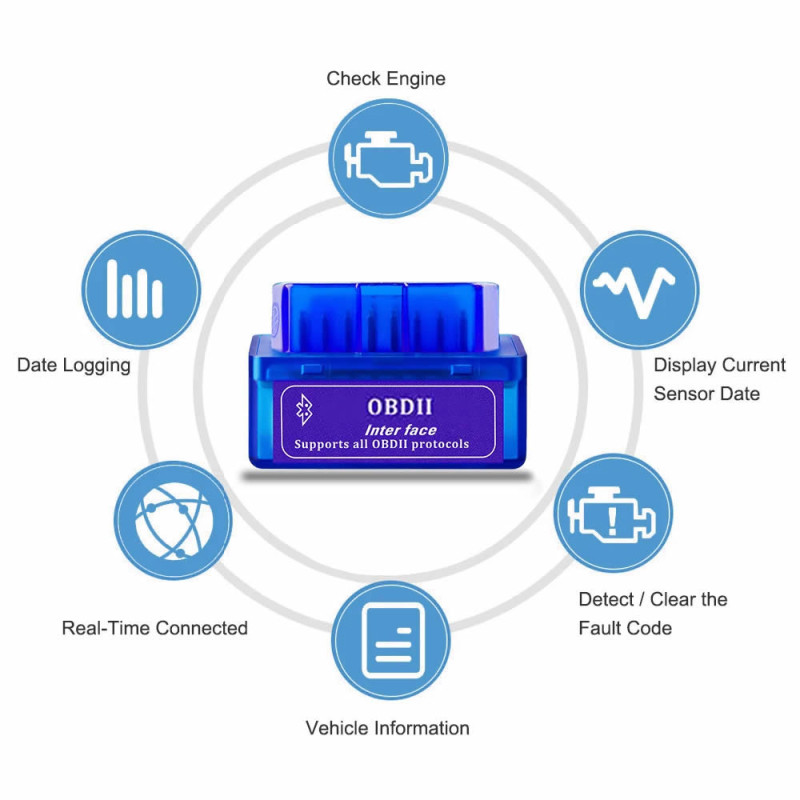

     Uygulama üzerinden motor arıza lambasını (check engine) yakan hata kodları okunur, anlamları görülür ve onarımdan sonra kodlar silinerek lamba söndürülür. Motor devri, araç hızı, soğutma suyu sıcaklığı, emme havası sıcaklığı, emme manifoldu basıncı, gaz kelebeği konumu, hesaplanan motor yükü, kısa ve uzun vadeli yakıt ayarı, ateşleme avansı ve oksijen sensörü gerilimleri anlık izlenir; anlık yakıt tüketimi ve motor suyu sıcaklığı takip edilerek hararet sorunu erken fark edilir.

     ISO 9141-2, ISO 14230-4 KWP ve ISO 15765-4 CAN protokollerini destekler. 1996 sonrası Amerikan, 2001 sonrası Avrupa menşeli benzinli (dizellerde 2004 sonrası) ve 2005 sonrası Japon menşeli otomobiller OBD2 standardını destekler. Aracınızın uyumlu olup olmadığını motor bölmesindeki etikette OBD II, EOBD ya da JOBD yazısına bakarak kontrol edebilirsiniz; aracınızın OBD değil OBD2 uyumlu olması gerekir. Ürünle birlikte yazılım gönderilmez.

Öne çıkan özellikler:

     Hata kodu okuma ve silme: Arıza lambasını yakan hata kodları (DTC) okunur ve uygulamada anlamıyla gösterilir; onarımdan sonra kodlar silinip arıza lambası söndürülür.

     Canlı motor verisi: Devir, hız, soğutma suyu sıcaklığı, emme havası sıcaklığı ve basıncı, gaz kelebeği konumu, yakıt ayarı ve oksijen sensörü gerilimleri sürüş sırasında anlık izlenir.

     Kablosuz Bluetooth bağlantı: Telefon araç içinde 5-10 metre mesafeden bağlanır; eşleşme şifresi 0000 ya da 1234'tür. Kablo gerekmez.

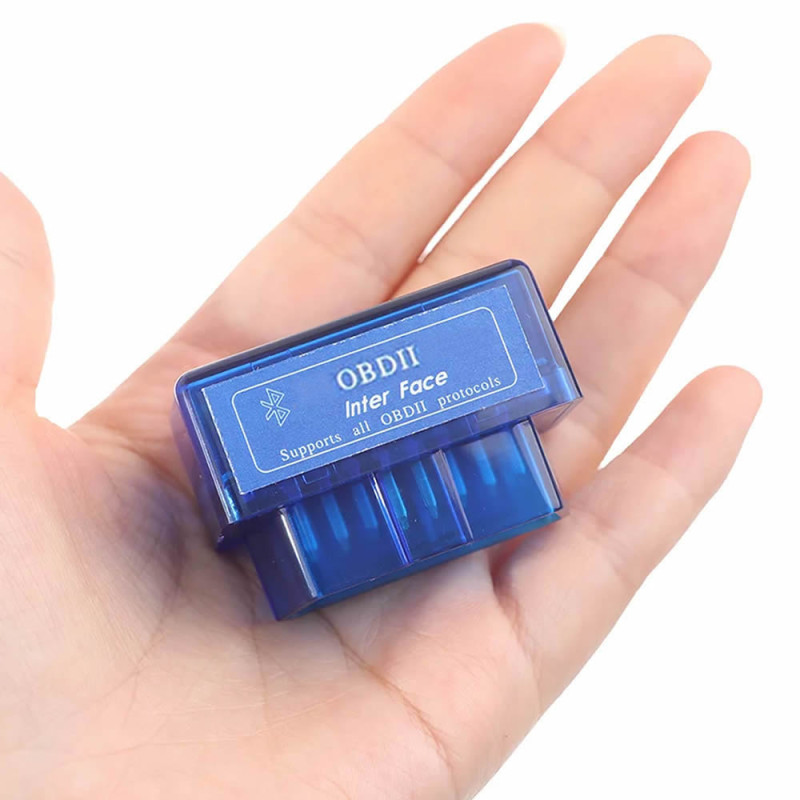

     Küçük gövde, soketten besleme: Yaklaşık 47mm x 24mm x 30mm gövde OBD2 soketine takılır; ayrı pil ya da adaptör gerektirmez, 12V aküden yaklaşık 50mA çeker.

     Yaygın OBD2 protokolleri: ISO 9141-2, ISO 14230-4 KWP ve ISO 15765-4 CAN (11 ve 29 bit, 250 ve 500Kbaud) protokolleriyle binek araçların çoğuna bağlanır.

Özellikler:

• Ürün tipi: OBD2 Bluetooth araç arıza tespit adaptörü
• Komut seti: ELM327 uyumlu (ELM327 destekli OBD2 uygulamalarıyla çalışır)

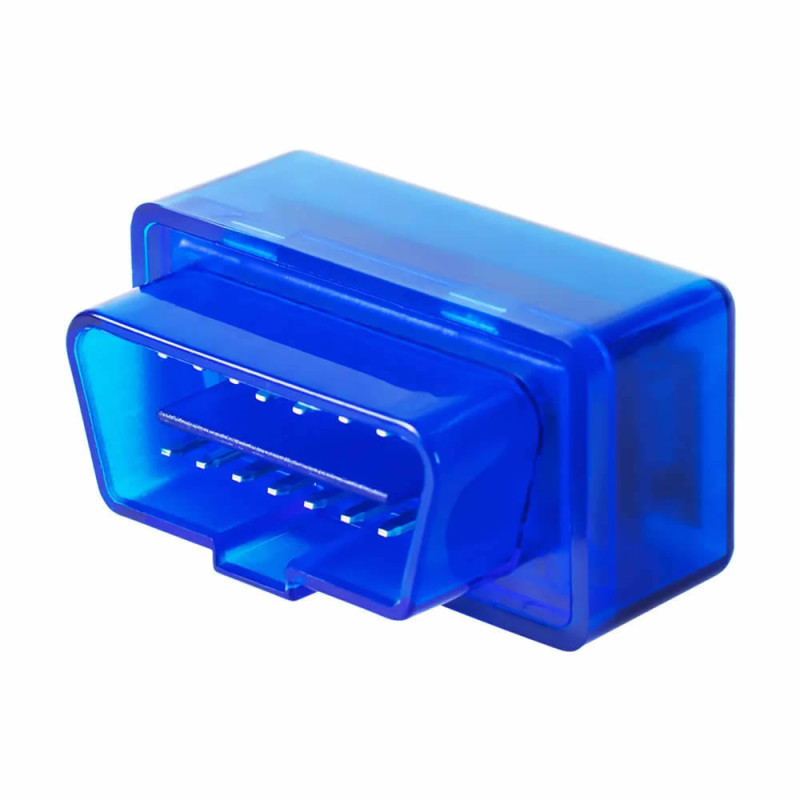

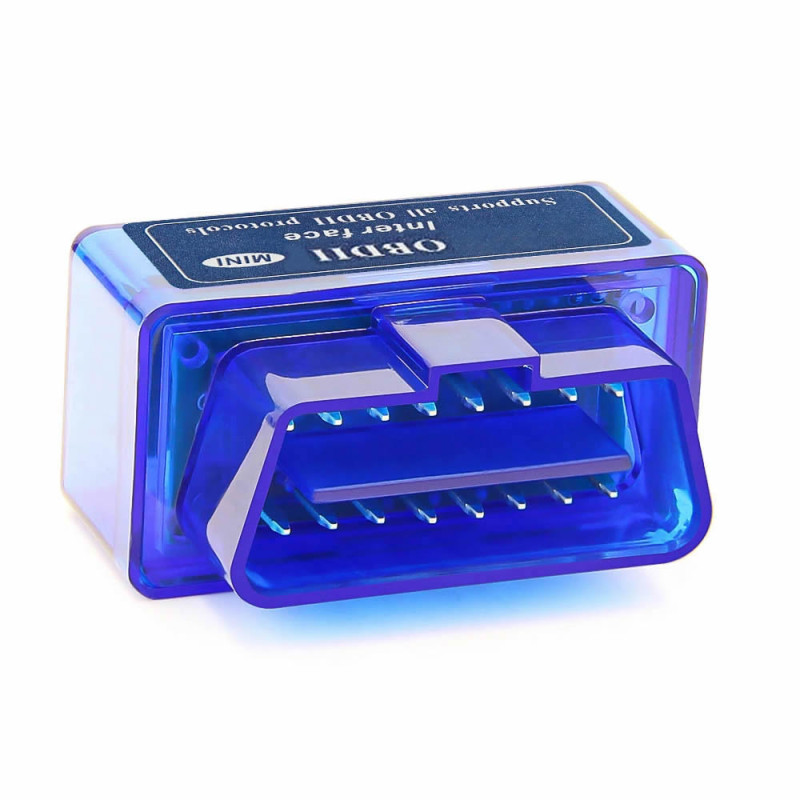

• Araç bağlantısı: 16 pinli OBD2 erkek soket
• Bağlantı: Bluetooth, eşleşme şifresi 0000 / 1234
• Haberleşme mesafesi: 5-10 metre
• Hata kodları: okuma, anlamını gösterme (uygulamaya göre), silme ve arıza lambasını söndürme
• Canlı veri: motor devri, araç hızı, soğutma suyu sıcaklığı, emme havası sıcaklığı, emme manifoldu basıncı, hava akışı, gaz kelebeği konumu, hesaplanan motor yükü, yakıt sistemi durumu, yakıt basıncı, kısa ve uzun vadeli yakıt ayarı, ateşleme avansı, oksijen sensörü gerilimleri
• Yakıt tüketimi: anlık tüketim takibi (uygulamaya göre)
• Protokoller (ISO 9141-2): 5 baud init, 10.4Kbaud
• Protokoller (ISO 14230-4 KWP): 5 baud init ve fast init, 10.4Kbaud
• Protokoller (ISO 15765-4 CAN): 11 bit ve 29 bit ID, 250Kbaud ve 500Kbaud
• Uyumlu cihazlar: Android telefon ve tablet, Bluetooth'lu Windows 7 / 10 / 11 bilgisayar; iPhone ve iPad (iOS) desteklenmez
• Örnek uygulama: Android için Torque (ürünle yazılım gönderilmez)
• Çalışma gerilimi: 12V (araç aküsü, OBD2 soketinden)
• Çalışma akımı: yaklaşık 50mA
• Koruma: kısa devre koruması
• Çalışma sıcaklığı: -10°C - 80°C

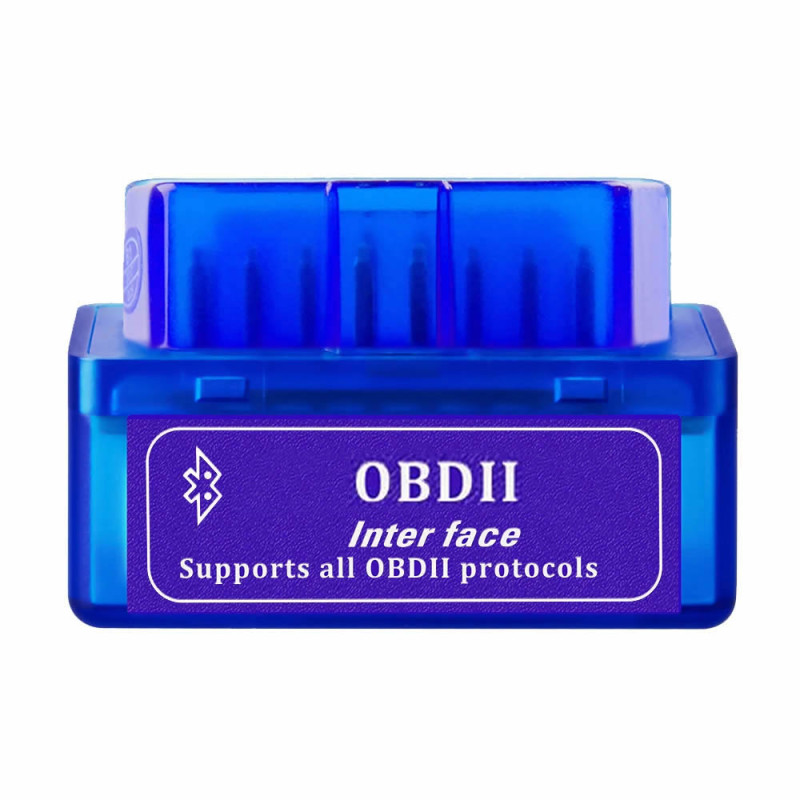

• Malzeme ve renk: mavi yarı saydam plastik kasa

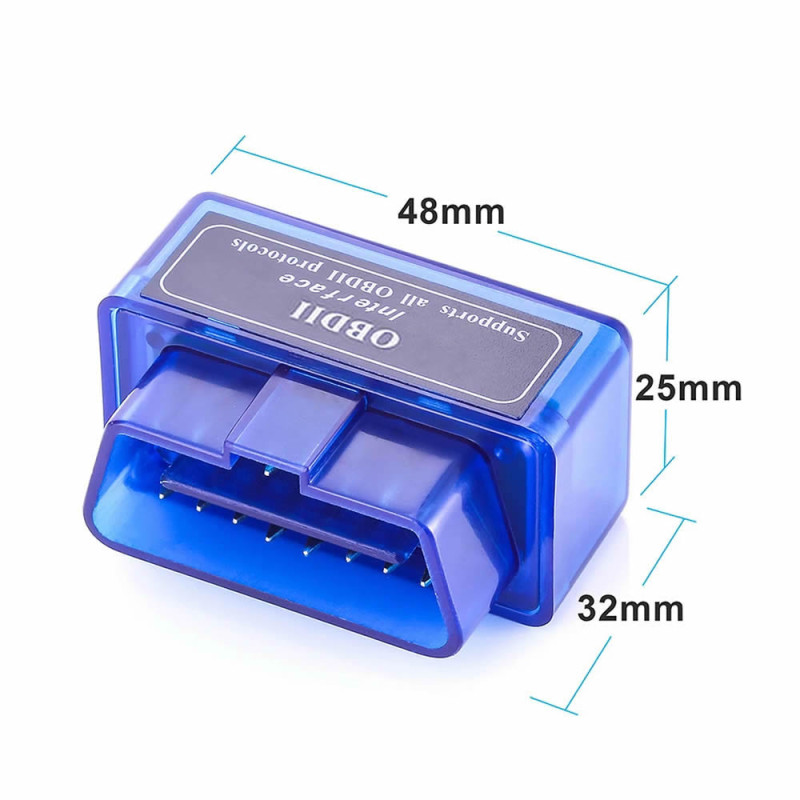

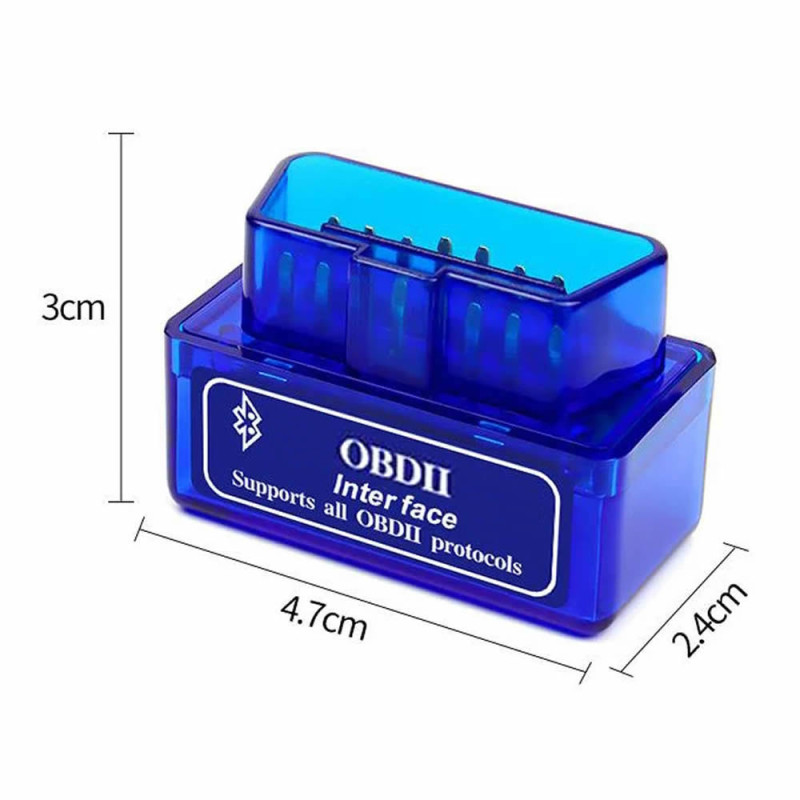

• Ölçüler: yaklaşık 47mm x 24mm x 30mm
• Ağırlık: yaklaşık 32gr

Kullanım bilgileri:

• Aracın OBD2 soketini bulun (çoğu araçta direksiyonun altında, sürücü dizinin hizasında) ve cihazı sokete sonuna kadar takın; cihazın güç ışığı takılınca yanar (çoğu araçta OBD2 soketinde kontak kapalıyken de akü beslemesi vardır). Sonra kontağı açın.
• Telefonun ya da bilgisayarın Bluetooth ayarlarından cihazı arayın ve eşleşin; şifre sorulursa 0000 ya da 1234 girin.
• OBD2 uygulamasını (Android'de Torque gibi) açın, bağlantı ayarında adaptör türünü Bluetooth seçip eşleşilen cihazı gösterin. Bağlantı kurulunca hata kodlarını okuyun ya da canlı veri ekranını açın. Windows'ta eşleşmeden sonra oluşan COM bağlantı noktası ELM327 destekli programda seçilir.

Kullanım alanları:

•  Hata kodu okuma: check engine (motor arıza) lambası yanan araçta arızanın bulunması
•  Hata kodu silme: onarımdan sonra arıza lambasını söndürme
•  Yakıt tüketimi takibi (anlık tüketim)
•  Hararet takibi: motor suyu sıcaklığı izlenerek hararet ve conta yakma sorunlarının önlenmesi
•  İkinci el otomobil alırken ön teşhis ve kontrol
•  Oto servis ve oto elektrik atölyelerinde hızlı teşhis
•  Devir ve hız verisiyle vites değiştirme (shift) uyarısı göstergesi
•  Sürüş verisinin (devir, hız, sıcaklık) kaydı ve izlenmesi
•  ELM327 AT komutlarıyla OBD2 ve CAN hattı haberleşmesi geliştirme ve deneme

Dikkat edilmesi gerekenler:

•  Bu cihaz motor beyni (ECU) yazılımı değiştirmez, chip tuning ya da yazılım yükleme yapmaz; hata kodu okuma ve silme, canlı veri izleme içindir.
•  12V binek araçlar içindir. 24V kamyon, otobüs ve ağır vasıtalar desteklenmez.
•  Klasik Bluetooth kullanır; iPhone ve iPad (iOS) ile çalışmaz.
•  Kontak kapalıyken cihaz soketten akım çekmeye devam edebilir. Araç uzun süre park edilecekse cihazı soketten çıkarın.

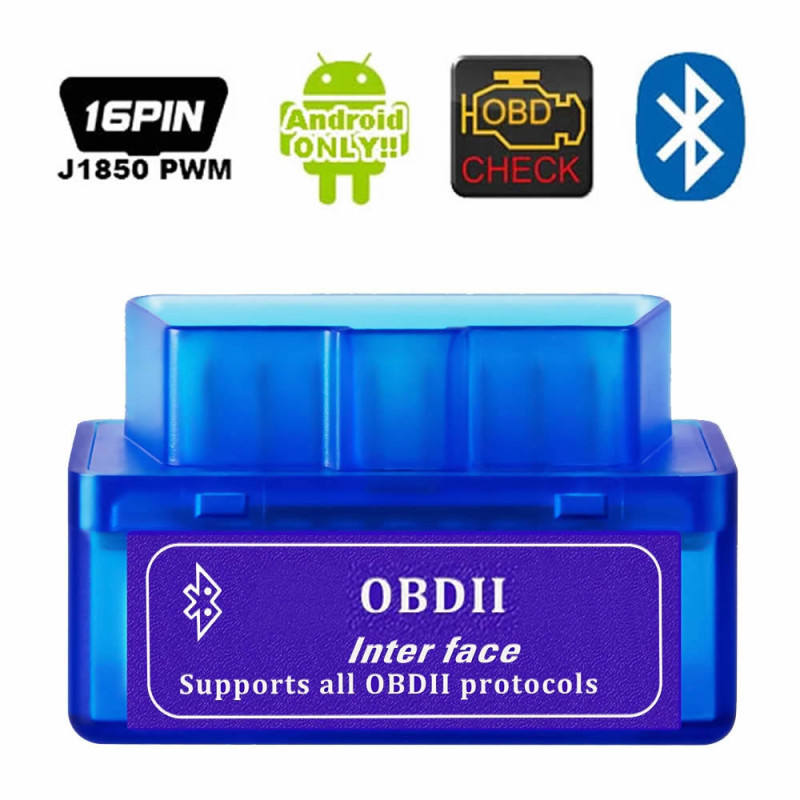

•  Ürün resminde J1850 PWM yazar; ancak J1850 (eski Amerikan araçlar) bağlantısı denenmemiştir. Bu protokolü kullanan araçlarda bağlantı garanti edilmez.
•  Sürüş sırasında telefonla işlem yapmayın; kod okuma ve silmeyi araç dururken yapın. Hata kodunu silmek arızayı gidermez, arıza sürerse lamba yeniden yanar.

Paket içeriği:

•  1 Adet OBDII Bluetooth Arıza Tespit Cihazı
•  Not: Yazılım, uygulama ve uzatma kablosu pakete dahil değildir.
