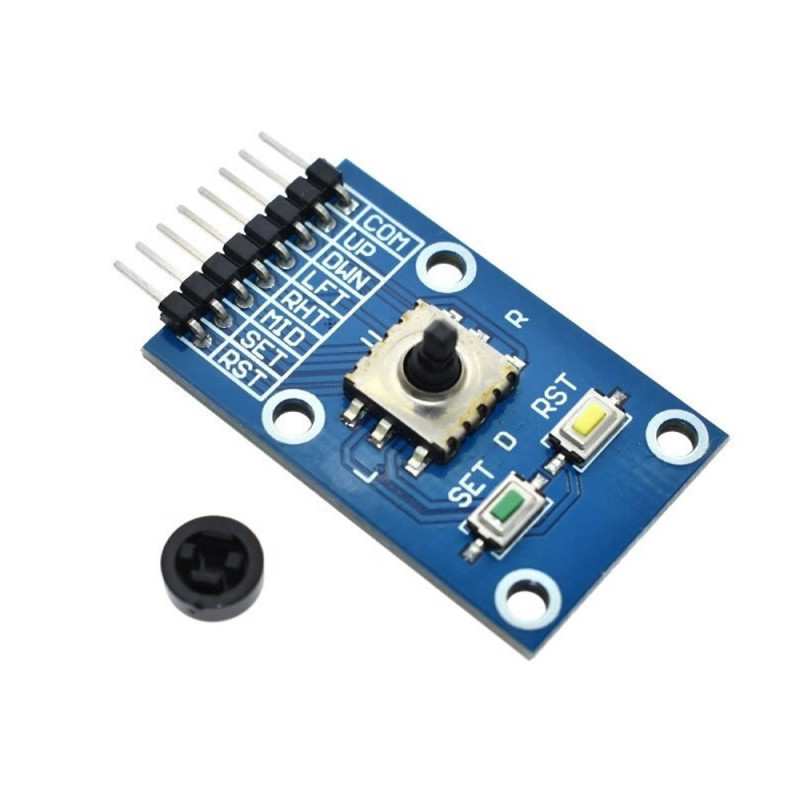

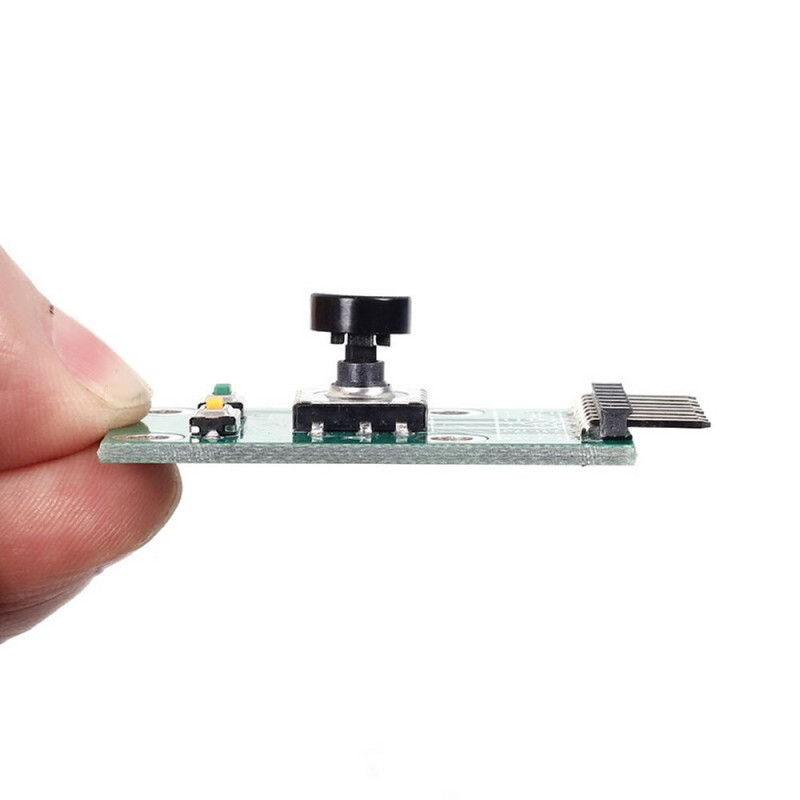

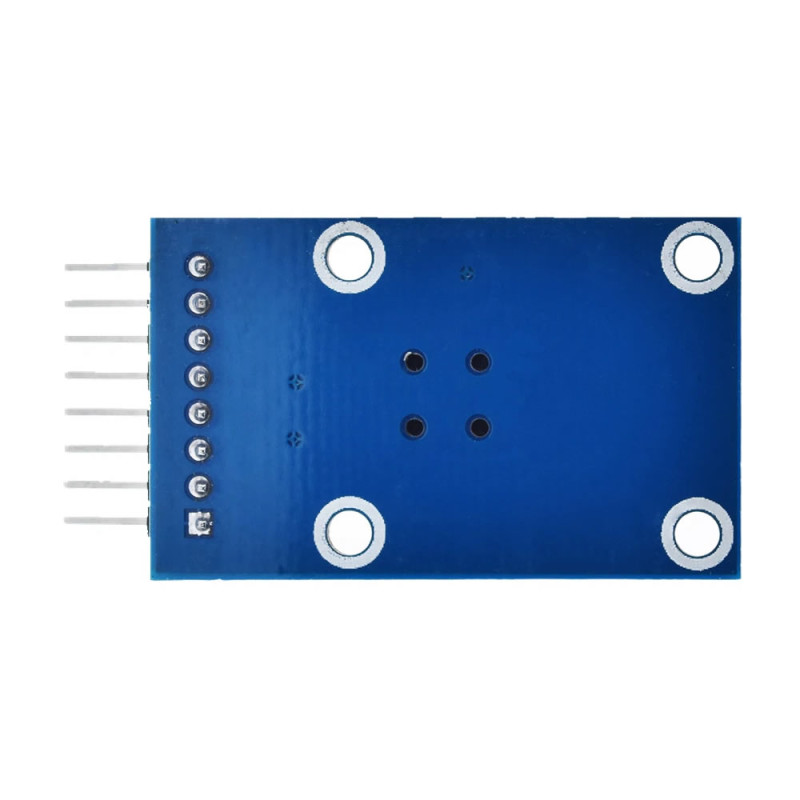

Navigasyon Joystick Modülü
4 Yön Joystick 3 Kullanıcı Butonu Keypad Tuş Takımı Kumanda Kontrol Otomasyon Endüstriyel Vinç Oyuncak
Modülde 4 yönlü joystik bulunmaktadır. Yön bilgisi buradan elde edilir. Ayrıca joystickte yukarıdan basılabilen butonu da bulunur. Modül üzerinde 2 adet daha kullanıcı butonu vardır. 4 yön ve 3 buton için 7 io pini gerekmektedir. Birde ortak uç pini bulunur. Bu pin Vcc yada GND ye bağlanır. Tüm butonlara bu ortak uç ulaşır. Buton basılması yada joystick haraketlenmesi ile ortak uçdaki sinyal ilgili geliştirme kartındaki mcu pinine ulaşır. Bu sayede tuşa basılması ve yön algılanır.

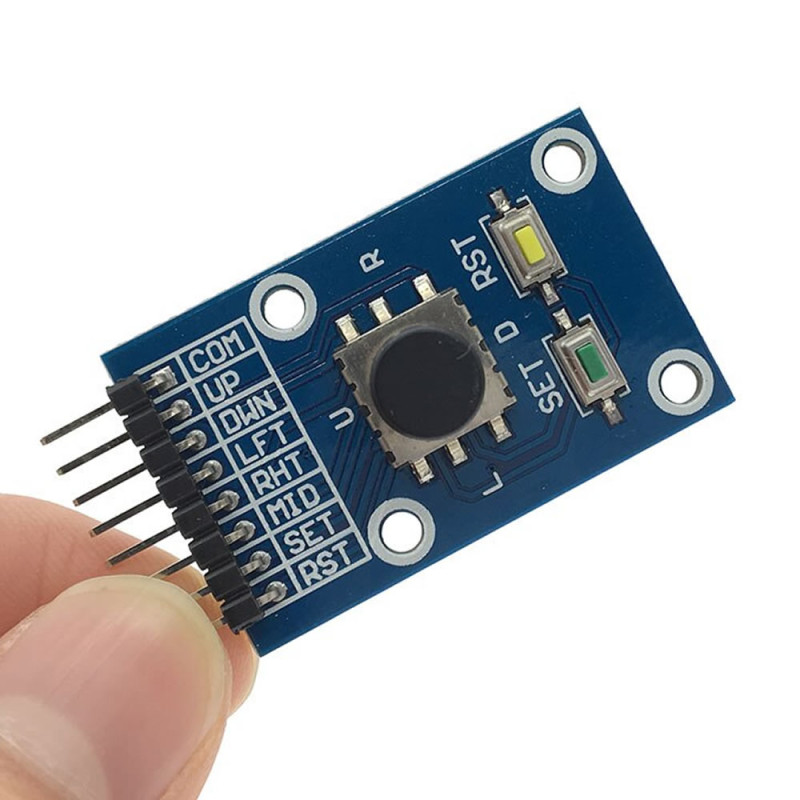

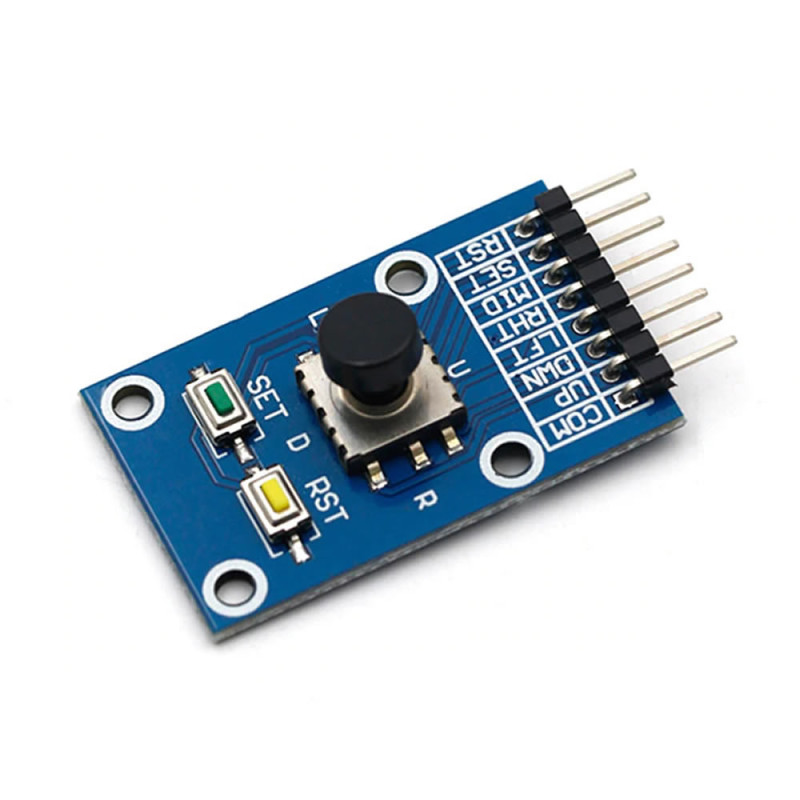

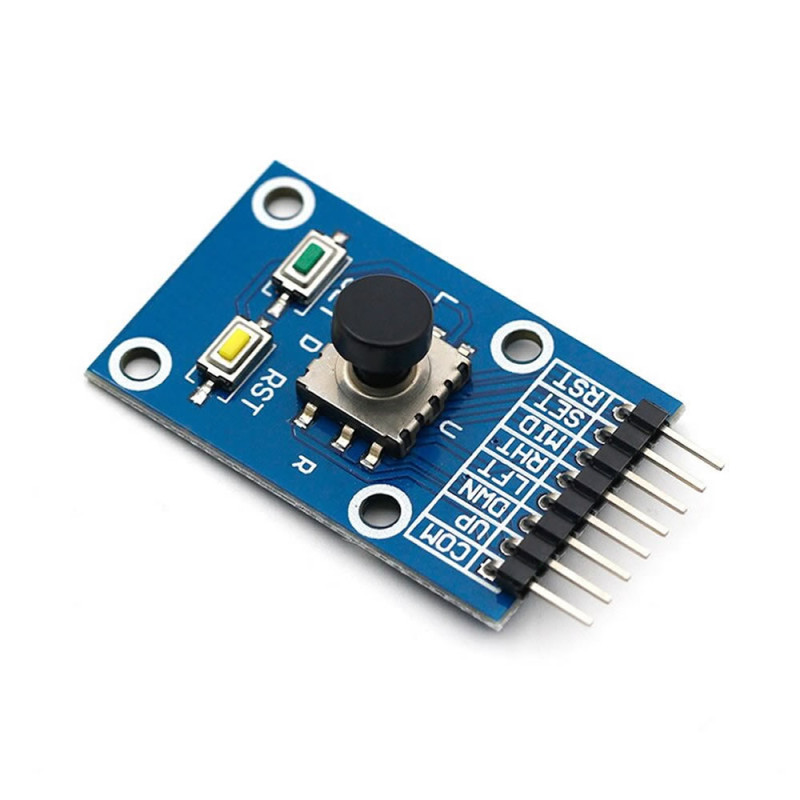

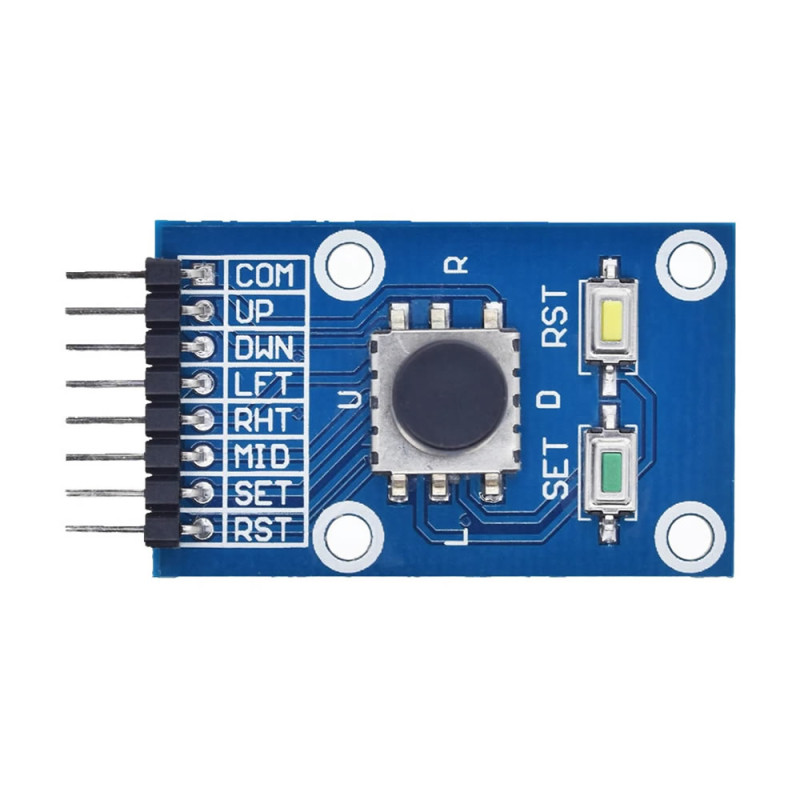

Pin Bilgisi:
- COM Ortak Pin VCC veya GND olarak bağlanır.
- UP Up Yukarı butonu
- DWN Down Aşağı yön butonu
- LFT Left Sol yön butonu
- RHT Right Sağ yön butonu
- MID Middle Orta tuş
- SET Set tuşu
- RST Reset tuşu
Özellikleri:
- 4 yön joystick
- 3 kullanıcı butonu
- Çalışma voltajı: DC 2V-9V
- Renk: Mavi
- Çalışma sıcaklığı: -10C / 60C
- 8 Pin erkek header bağlantı soketi
- 4 Adet 3mm montaj deliği

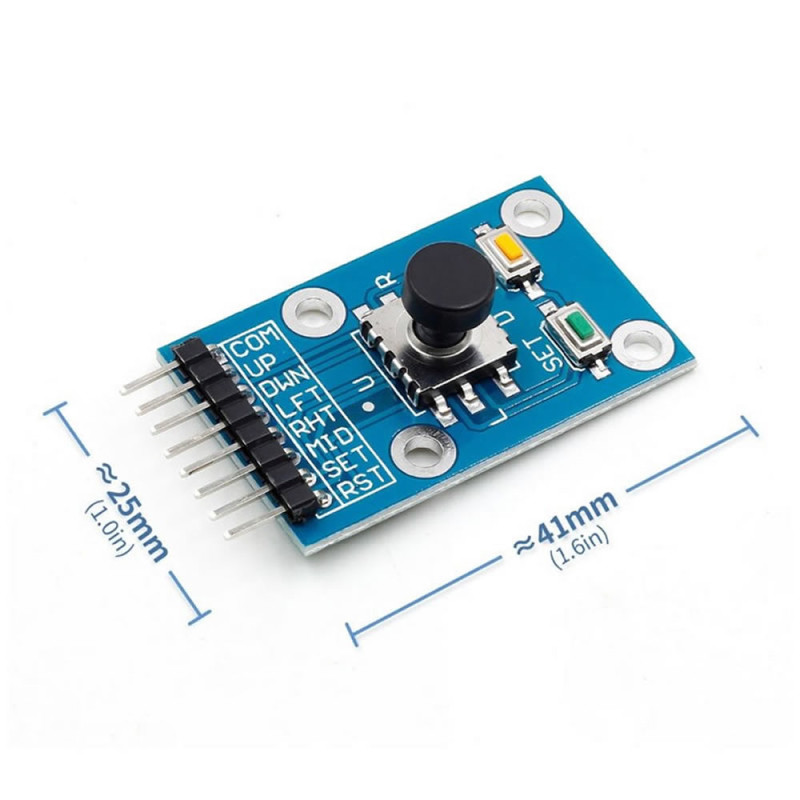

- Boyutlar: 25mm x 41mm
- Ağırlık: 5gr
Paket İçeriği:
- 1 Adet Navigasyon Joystick Modülü
