HKA1-41Y04 Joystick Latch

HKA1-41Y04 Joystick Latch

4 Yön NO Kumanda Kolu Kalıcı Kilitli 10A 250V Monolever Anahtar Switch 30mm Endüstriyel Kontrol Vinç Panel Montaj

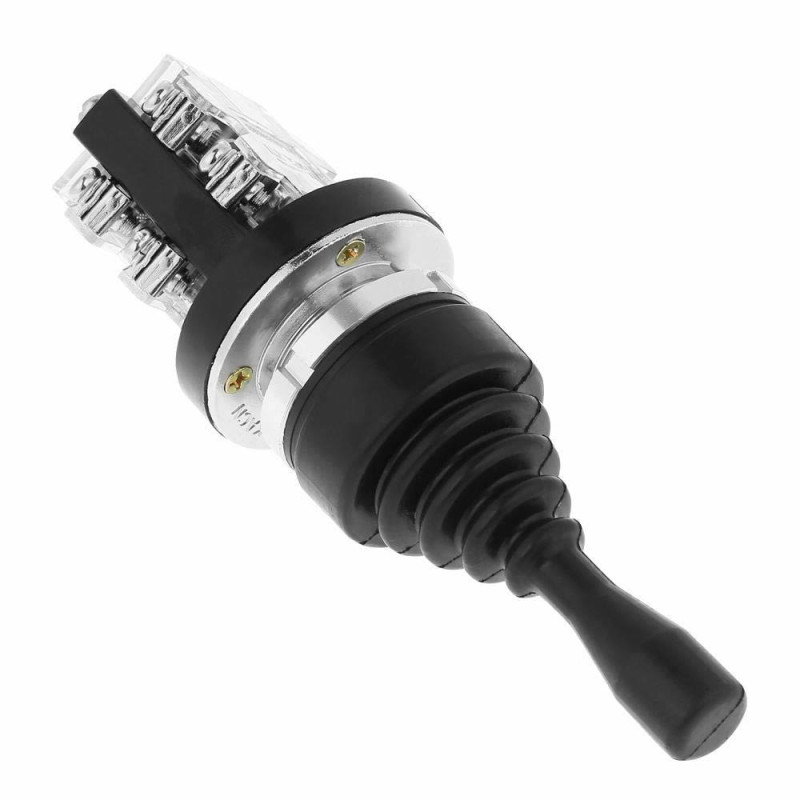

     HKA1-41Y04 Joystick Latch, 30mm panel deliğine takılan, 4 yönlü ve kalıcı konumlu (kilitli) bir kumanda koludur. Gövdesinin altında her yön için bir tane olmak üzere 4 adet NO (normalde açık) kontak bloğu bulunur. Kol hangi yöne itilirse o yönün kontağı kapanır ve kol bırakıldığında da o konumda kalır; devre, kol elle tekrar ortaya getirilene kadar kapalı kalır.

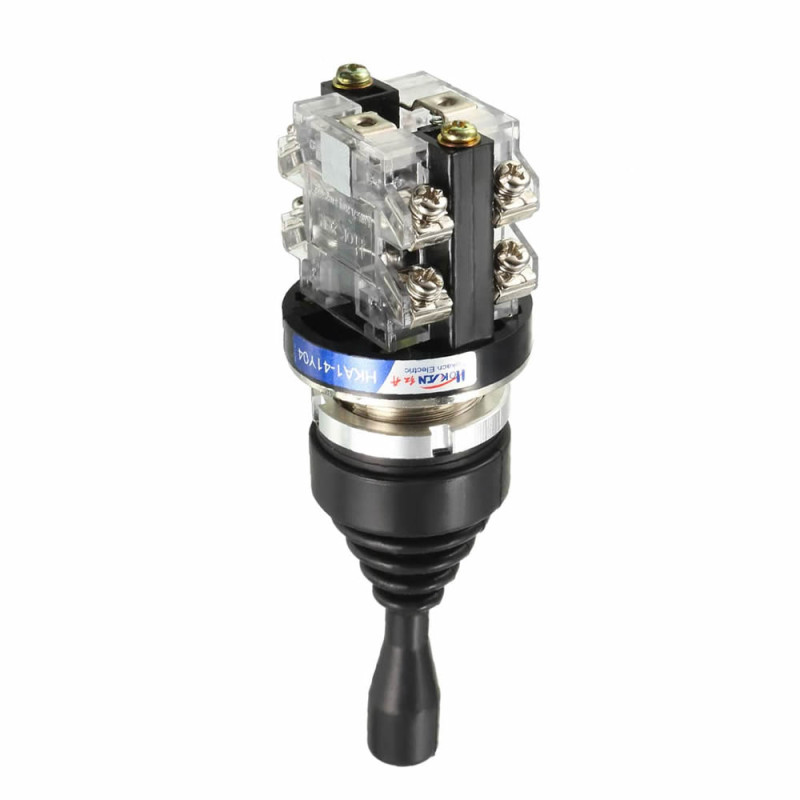

     Kol aynı anda yalnız bir yöne gidebilir, bu yüzden aynı anda yalnız bir kontak kapalıdır; ileri-geri ya da sağ-sol gibi birbirine ters iki hareket aynı anda seçilemez. Kontaklar AC (alternatif akım) devrede gerilime bağlı olarak 150V'ta 15A, 250V'ta 10A, 600V'ta 5A taşır; kontaktör ve röle bobinleri doğrudan anahtarlanabilir. DC devrede taşınan akım çok daha düşüktür. Kontak blokları şeffaf gövdeli ve vidalı klemenslidir, kablo lehimsiz bağlanır.

     Kolun dibindeki kauçuk körük toza ve sıçrayan suya karşı koruma sağlar. Ürün, yön seçimi yapılıp bırakıldıktan sonra da hareketin sürmesi istenen vinç, caraskal, konveyör ve kaldırma platformu kumanda kutularında kullanılır.

Öne çıkan özellikler:

     Kalıcı konum (Latch): Kol itildiği yönde kalır, bırakınca ortaya dönmez. Hareketi durdurmak için kol elle orta konuma getirilir. Bırakınca geri dönen (yaylı) tip istenen uygulamalarda HKA1-41Z04 gibi anlık modeller seçilmelidir.

     4 yön, 4 NO kontak: Her yöne ayrı bir NO kontak bloğu bağlıdır. Aynı anda yalnız bir yön seçilebildiği için ters yöndeki iki hareket birlikte devreye giremez.

     Yüksek akım taşıma: AC devrede 150V'ta 15A, 250V'ta 10A, 600V'ta 5A kontak değeriyle kontaktör ve röle bobinlerini ya da küçük yükleri doğrudan anahtarlar.

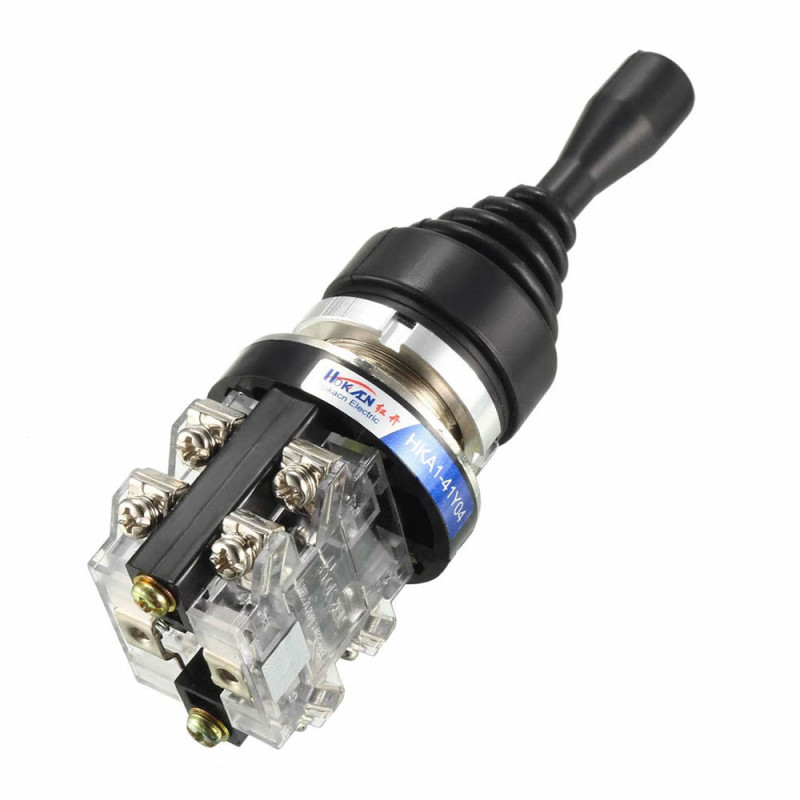

     30mm pano montajı: 30mm delikli kumanda panosuna önden takılır, arkadan montaj somunuyla sıkılır. Kontak blokları vidalı klemenslidir.

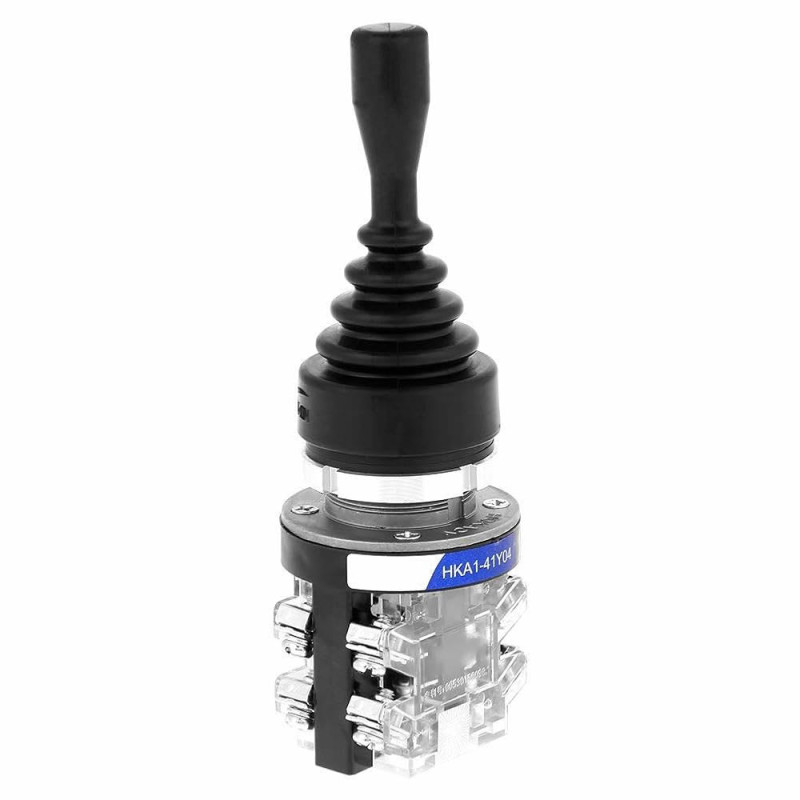

     Körüklü kol: Kolun dibindeki kauçuk körük, gövdeye toz ve su girişini azaltır.

Özellikler:

• Ürün tipi: 4 yönlü kalıcı konumlu (Latch) joystick kumanda kolu
• Model: HKA1-41Y04
• Yön sayısı: 4 yön (ileri, geri, sağ, sol)
• Kontak düzeni: 4 adet NO (normalde açık), her yöne 1 kontak
• Çalışma şekli: Kalıcı (kilitli); kol elle ortaya getirilene kadar konumunu korur
• Aynı anda kapalı kontak: yalnız 1 yön
• Kontak değeri (AC): 150V 15A / 250V 10A / 600V 5A

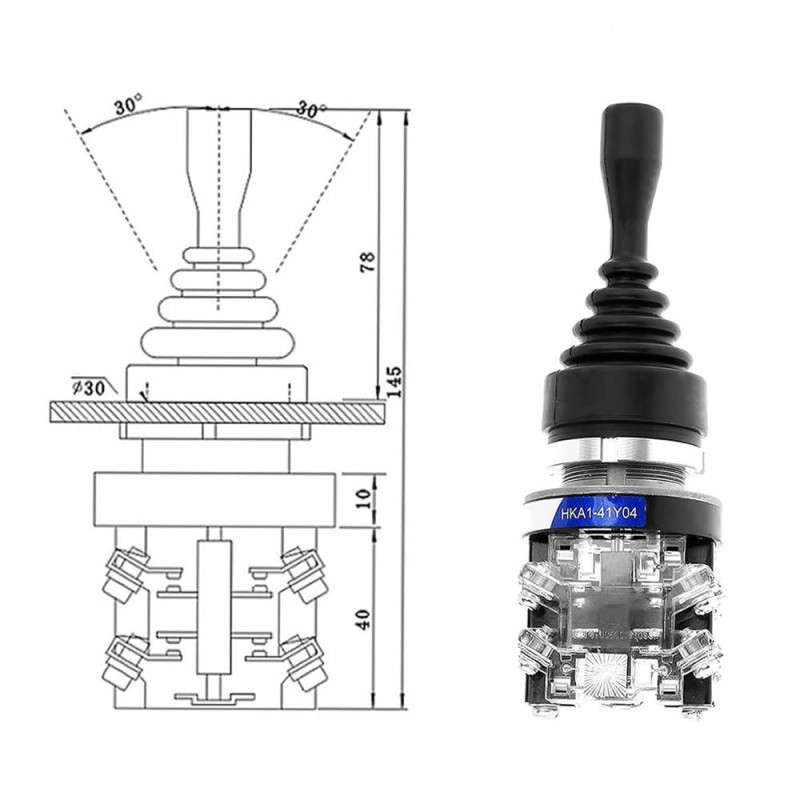

• Kol açısı: 30 derece

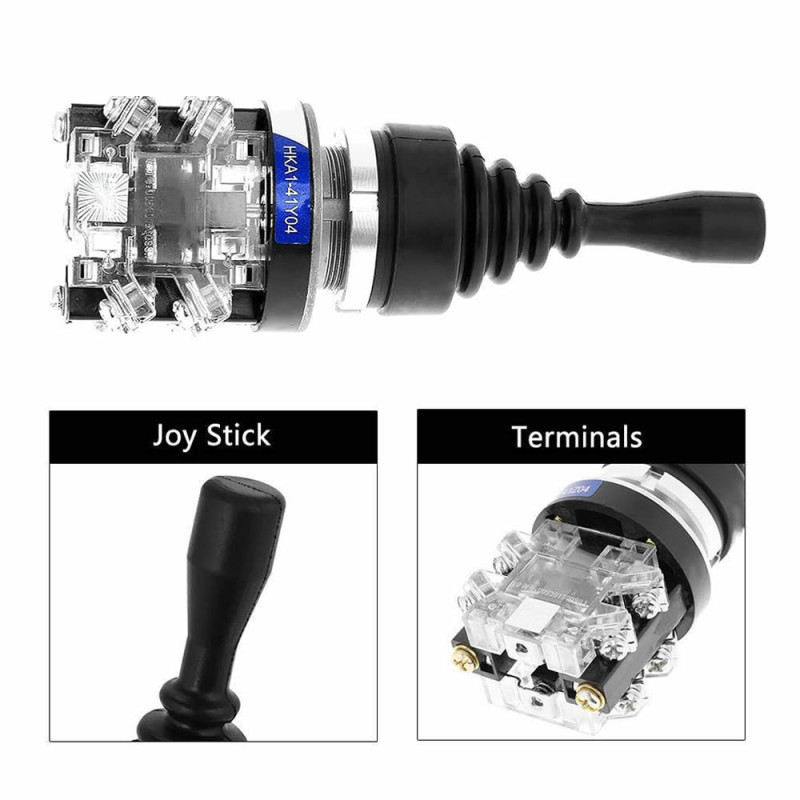

• Bağlantı: Vidalı klemensli kontak blokları
• Yalıtım direnci: en az 100Mohm
• Dayanma gerilimi: 1500VAC, 1 dakika
• Kontak direnci: en çok 35mohm
• Koruma sınıfı: IP54
• Mekanik ve elektriksel ömür: 100.000 anahtarlama
• Çalışma sıcaklığı: -25°C / 75°C
• Montaj delik çapı: 30mm, pano montaj tipi
• Malzeme: Plastik gövde, metal montaj halkası, kauçuk körük, şeffaf kontak blokları
• Renk: Siyah kol ve gövde, metal halka, şeffaf kontak blokları

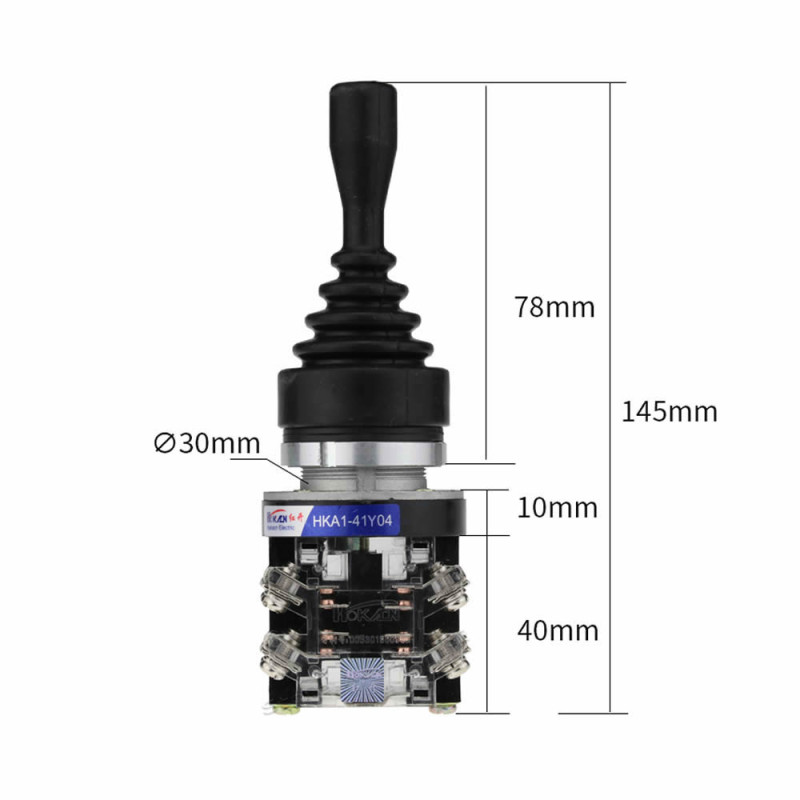

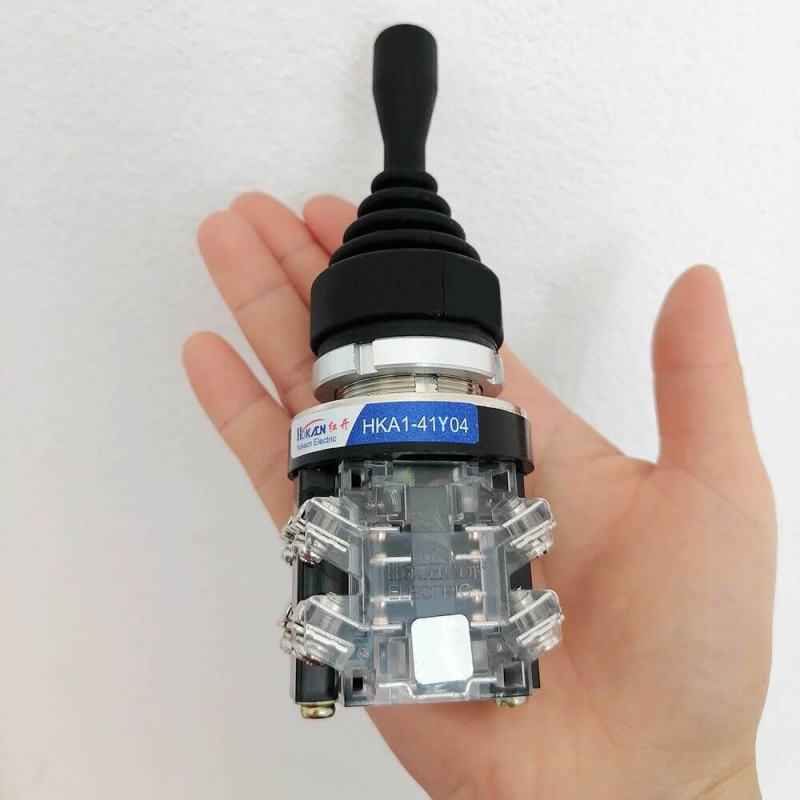

• Anahtar gövde ölçüleri: 30mm x 48mm x 53mm
• Toplam ölçüler: 48mm x 48mm x 150mm
• Ağırlık: 200gr

Kullanım bilgileri:

• Panoya 30mm delik açın. Kolu önden deliğe geçirin, arkadan montaj somunuyla sıkın; yön işaretlerini panodaki etiketlerle hizalayın.
• Her yönün kontak bloğundaki iki vidalı uç o yönün NO kontağıdır. Kumanda edilecek devreyi (ör. kontaktör bobini) bu iki uç arasına bağlayın; kol o yöne itildiğinde devre kapanır.
• Kol itildiği yönde kalır. Hareketi durdurmak için kolu elle orta konuma getirin; kol ortadayken 4 kontağın hepsi açıktır.

Kullanım alanları:

•  Vinç ve caraskal kumanda kutuları
•  Konveyör bant yön kumandası
•  Kaldırma platformu ve asansörlü yük taşıyıcılar
•  Tezgah ve iş makinesi eksen hareketleri
•  İki motorlu (X-Y) taşıyıcı ve araba sistemleri
•  Kontaktörlü motor yön seçici panolar
•  Bariyer, kepenk ve kapı motoru kumandası
•  Kamera kaydırma ve yönlendirme düzenekleri
•  Tarım ve sulama makinesi kumanda panoları

Dikkat edilmesi gerekenler:

•  Bu ürün kalıcı konumludur: kol bırakılınca ortaya dönmez ve devre kapalı kalır. Bırakınca durması gereken (ölü adam) uygulamalarda yaylı geri dönen anlık tip kullanın.
•  Kontak değerinin üzerinde akım çekmeyin; motor gibi yüksek kalkış akımı olan yükleri kontaktör üzerinden anahtarlayın.
•  Kontak değerleri AC içindir. DC devrede akım çok daha düşüktür (satıcı değeri: 125V DC'de 0.6A, 250V DC'de 0.3A); DC motor ya da yüksek DC akımı doğrudan bu anahtardan geçirmeyin, röle ya da kontaktör kullanın.
•  Şebeke gerilimiyle kullanırken bağlantıyı enerji kesikken yapın; vidalı uçları açıkta bırakmayın.
•  Kontaklar NO tiptir; kol ortadayken hiçbir yön kapalı değildir. NC (normalde kapalı) kontak gerektiren devrelerde ek kontak düzeni gerekir.
•  Kauçuk körüğü yırtık ya da delik kullanmayın; körük hasarlıysa gövdeye toz ve su girer.

Paket içeriği:

•  1 Adet HKA1-41Y04 Joystick Latch
•  4 Adet NO kontak bloğu ( Birleştirilmiş )
•  1 Adet montaj somunu ( Birleştirilmiş )
