Osiloskop ve Sinyal Jeneratörü Probu

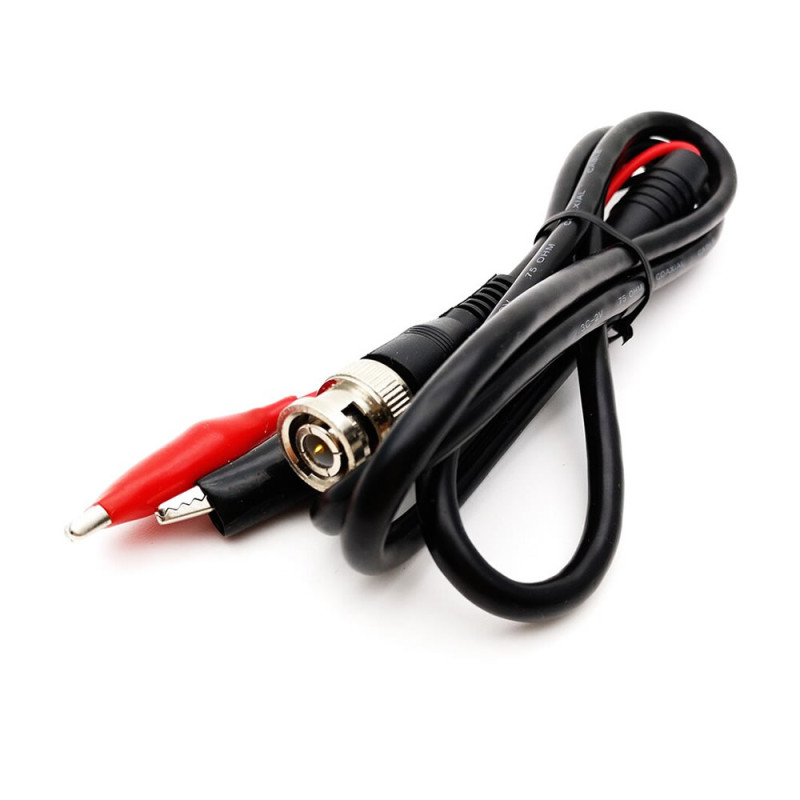

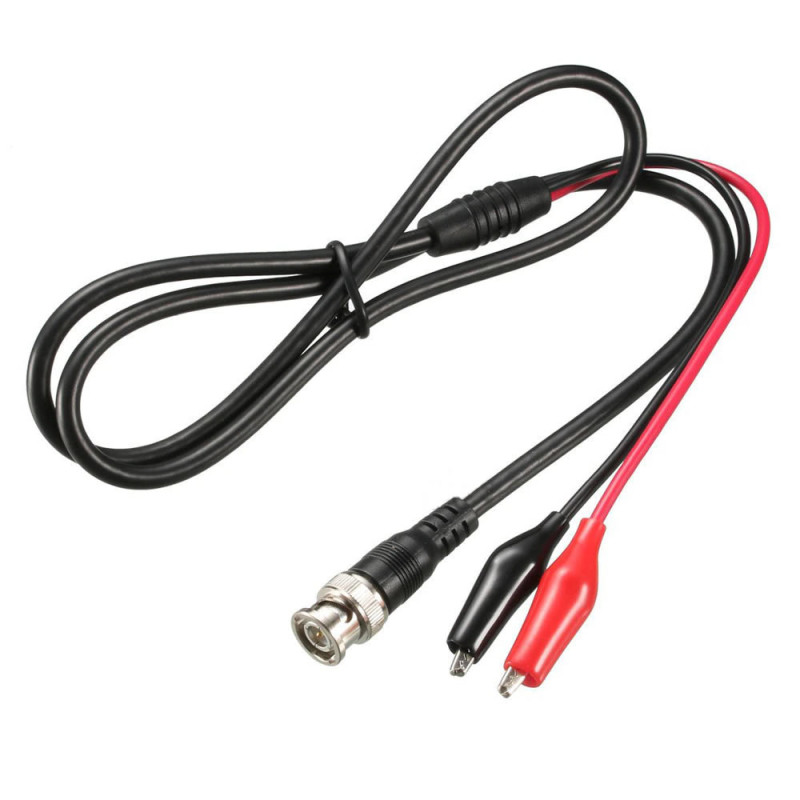

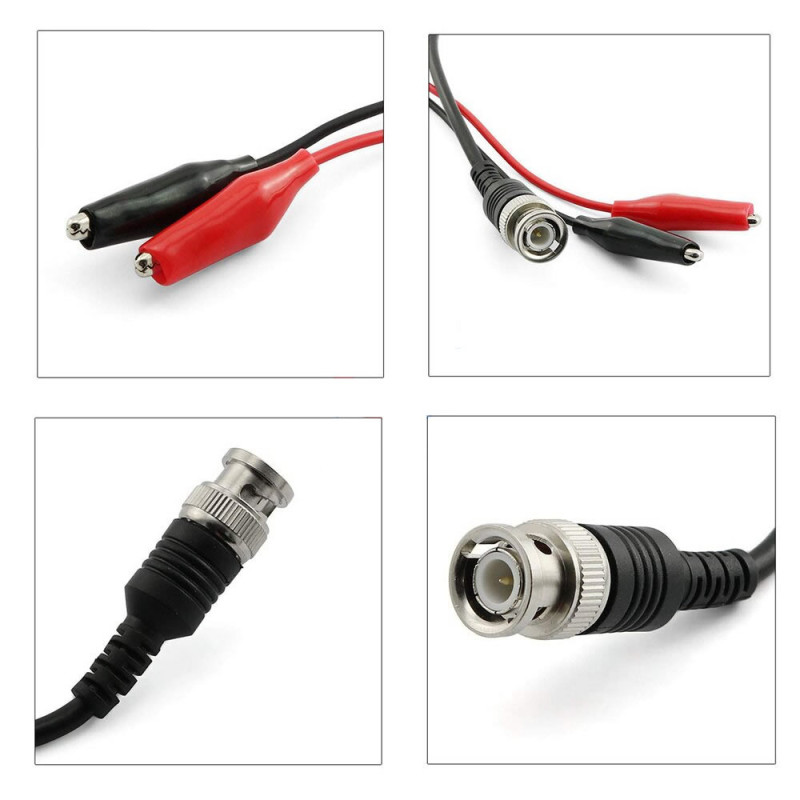

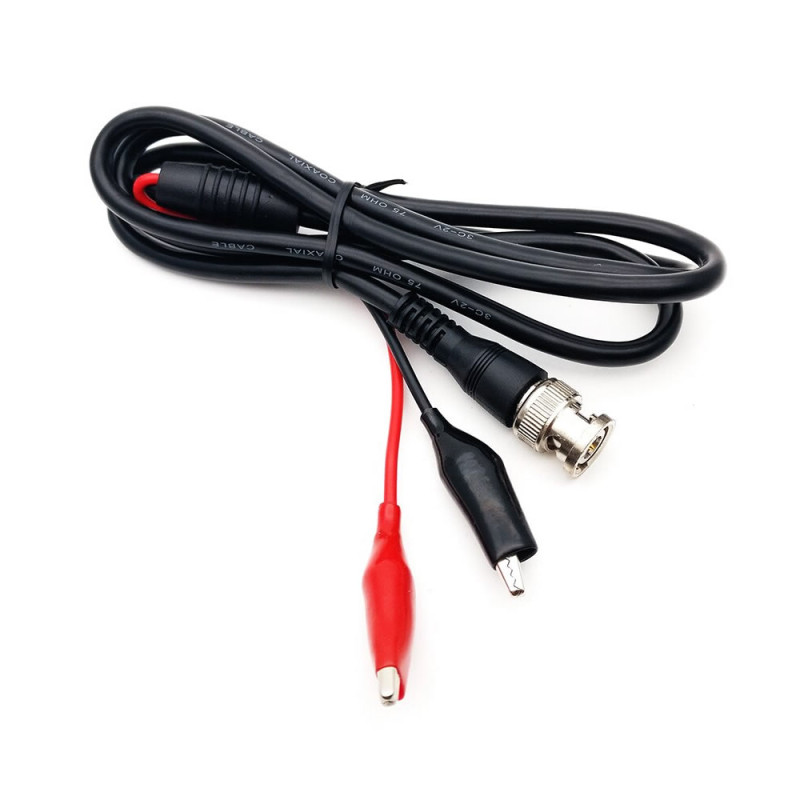

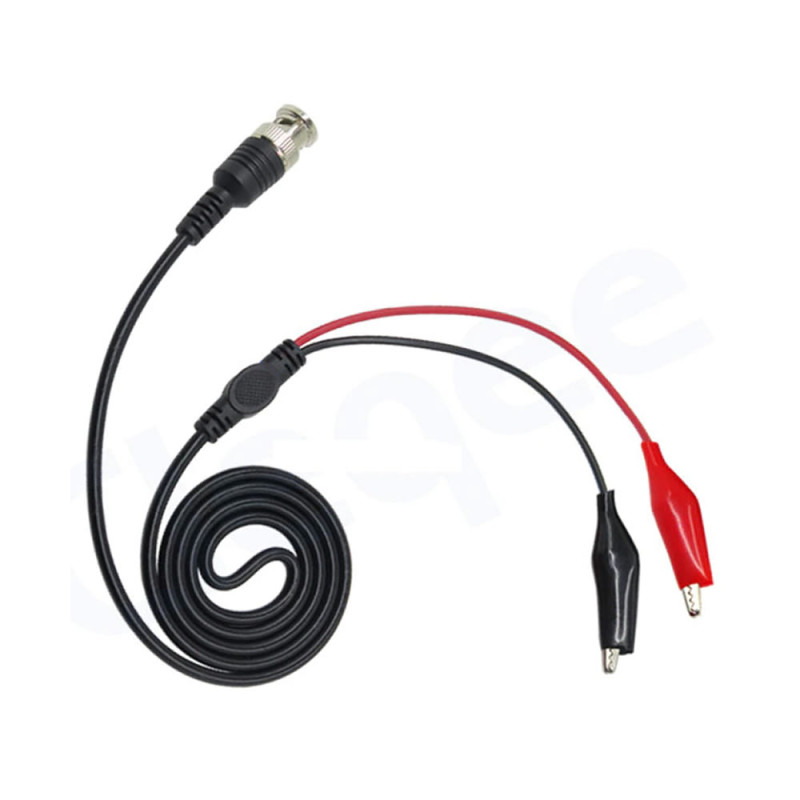

     BNC Krokodil Kablo, bir ucunda BNC erkek (Q9) fiş, diğer ucunda kırmızı ve siyah iki krokodil (timsah) maşa bulunan, toplam yaklaşık 1 metre uzunluğunda bir test kablosudur. Kablonun ana bölümü 75 Ohm, 4mm kalınlığında 3C-2V koaksiyel kablodur; kablo üzerinde "3C-2V 75 OHM COAXIAL CABLE" yazar. Kalıplı ayrım gövdesinden sonra koaksiyel kablo, 2.5mm kalınlığında kırmızı ve siyah iki ince kabloya ayrılır ve her biri yaklaşık 40mm boyunda izoleli bir krokodil maşayla biter.

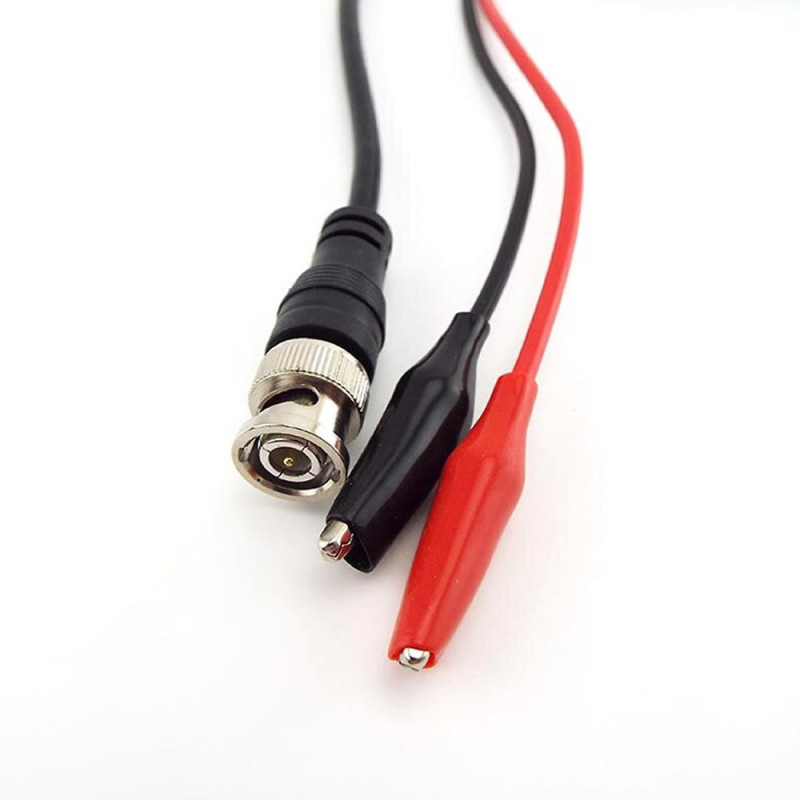

     BNC fiş osiloskopun, sinyal ya da fonksiyon jeneratörünün veya frekansmetrenin BNC girişine takılır ve çeyrek tur çevrilerek kilitlenir. Kırmızı krokodil BNC'nin iç iletkenine (sinyal), siyah krokodil BNC'nin dış gövdesine (toprak) bağlıdır. Böylece devredeki bir noktanın sinyali osiloskopa alınır ya da jeneratörün çıkışı, prob ucu tutmaya gerek kalmadan maşalarla devreye bağlanır.

     Zayıflatma yapmayan 1x bir bağlantı kablosudur; ölçülen sinyal cihaza olduğu gibi gider. Düşük ve orta frekanslı sinyallerin izlenmesi, jeneratör çıkışının devreye verilmesi ve atölyede hızlı ölçüm için uygundur. Satıcıların verdiği üst sınır 500V tepe gerilim ve 2.5A'dır.

Öne çıkan özellikler:

     Elleri serbest bırakır: İki krokodil maşa ölçüm noktasına ve GND'ye tutturulur; prob ucunu elle tutmadan uzun süre ölçüm yapılır, jeneratör çıkışı devreye sabitlenir.

     Standart BNC fiş: BNC erkek (Q9) fiş çeyrek tur çevrilerek kilitlenir; osiloskop, sinyal jeneratörü ve frekansmetrelerin BNC girişlerine uyar.

     Koaksiyel kablo: Sinyal 75 Ohm, 4mm kalınlığında 3C-2V koaksiyel kabloyla taşınır; kablonun dış örgüsü sinyali çevredeki parazitten korur.

     Karışmayan uçlar: Kırmızı krokodil sinyal, siyah krokodil toprak ucudur; bağlantı yönü karışmaz.

     Rahat çalışma mesafesi: Toplam yaklaşık 1 metre kablo, masadaki cihazdan devreye rahatça ulaşır.

Özellikler:

• Ürün tipi:    BNC erkek - çift krokodil uçlu test kablosu
• Konnektör: BNC erkek (Q9) fiş, çeyrek tur kilitli
• Kablo tipi: 3C-2V koaksiyel kablo
• Empedans: 75 Ohm
• Uç bağlantısı: kırmızı krokodil iç iletken (sinyal), siyah krokodil dış gövde (toprak)
• Krokodil tipi: izoleli kılıflı, orta boy krokodil maşa
• En yüksek gerilim: 500V tepe (satıcı değeri)
• En yüksek akım: 2.5A (satıcı değeri)
• Bağlantı tipi: 1x, zayıflatmasız (10x prob değildir)
• Uyumlu cihazlar: BNC girişli osiloskoplar, sinyal ve fonksiyon jeneratörleri, frekansmetreler
• Ayrım noktası: kalıplı Y ayrım gövdesi, ayrımdan sonra iki ayrı uç kablosu
• Çalışma sıcaklığı: yaklaşık -10°C ile +60°C
• Malzeme: metal BNC fiş, plastik kalıplı gövde, izoleli krokodil kılıfları
• Renk: siyah koaksiyel kablo, kırmızı ve siyah uçlar
• Kablo kalınlığı: koaksiyel kablo 4mm, uç kabloları 2.5mm
• Kablo uzunluğu: toplam yaklaşık 1 metre (100cm); krokodil uç kabloları yaklaşık 15cm

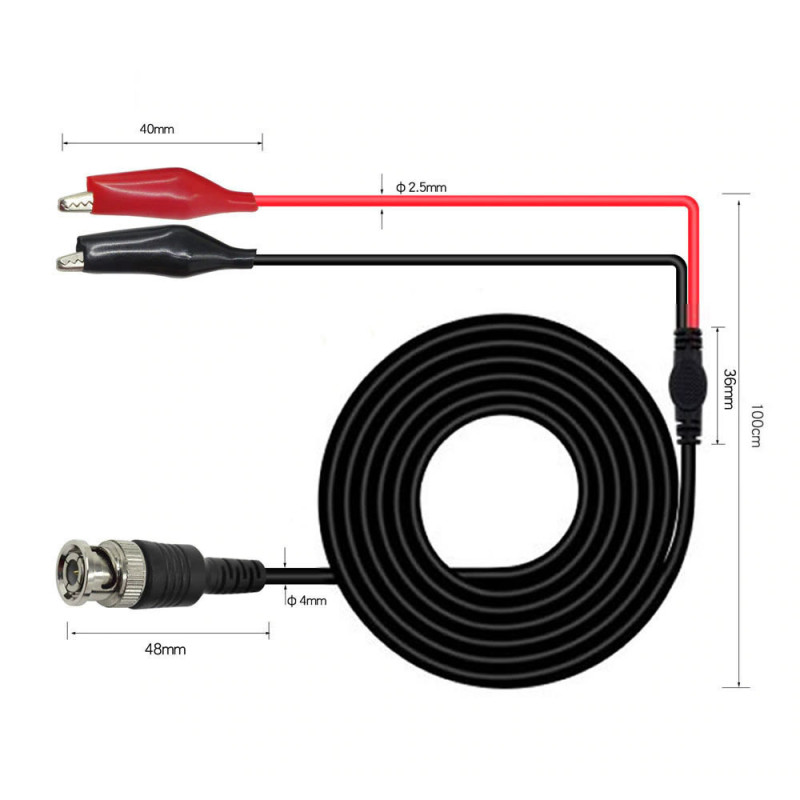

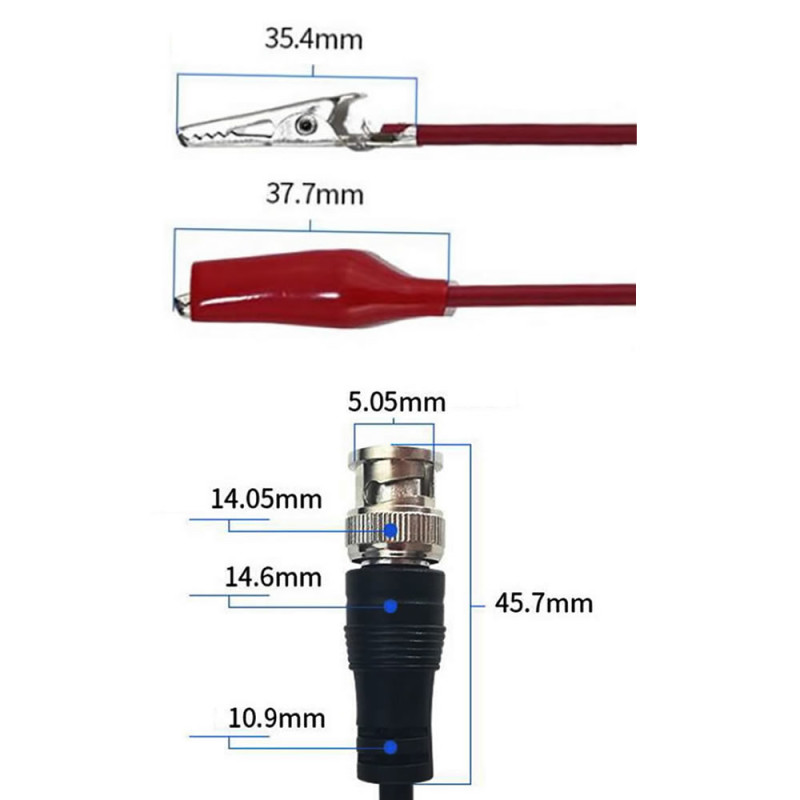

• Ölçüler: BNC fiş yaklaşık 48mm, krokodil maşa yaklaşık 40mm, ayrım gövdesi yaklaşık 36mm
• Ağırlık: yaklaşık 42gr

Kullanım bilgileri:

• BNC fişi cihazın BNC girişine, fişteki yuvaları girişteki tırnaklara denk getirerek itin ve saat yönünde çeyrek tur çevirerek kilitleyin. Çıkarırken ters yönde çevirip çekin.
• Önce siyah krokodili devrenin GND noktasına, sonra kırmızı krokodili ölçülecek ya da sinyal verilecek noktaya tutturun.
• Osiloskopta bu kablonun bağlı olduğu kanalın prob ayarını 1x yapın. Kanal 10x ayarında kalırsa ekranda okunan gerilim gerçek değerin 10 katı görünür.

Kullanım alanları:

•  Frekansmetre ile frekans ve periyot ölçümü
•  Fonksiyon ve sinyal jeneratörü çıkışının devreye bağlanması
•  Laboratuvar, okul ve üniversite elektronik deneyleri
•  Arıza tespitinde devre noktalarındaki sinyalin izlenmesi
•  Tamir ve servis atölyelerinde hızlı ölçüm
•  Ses yükselteci ve ses devrelerinde sinyal izleme
•  Mikrodenetleyici devrelerinde PWM, saat ve haberleşme sinyallerinin izlenmesi
•  Sensör çıkışlarının osiloskopla gözlenmesi
•  İki kabloyla jeneratör sinyali ile devre çıkışının iki osiloskop kanalında karşılaştırılması


Dikkat edilmesi gerekenler:

•  Siyah krokodil, BNC'nin dış gövdesi üzerinden osiloskopun toprağına bağlıdır. Şebekeye doğrudan bağlı (yalıtımsız) bir devrede siyah krokodili toprak dışındaki bir noktaya bağlamak kısa devreye yol açar; cihaz ve devre zarar görebilir.
•  500V tepe ve 2.5A satıcı değeridir; kabloda ölçüm kategorisi (CAT) sınıfı yoktur. 220V şebeke gerilimi ölçümünde kullanmayın.
•  Zayıflatmasız 1x kablodur ve uçları sonlandırılmamıştır; yüksek frekanslı (birkaç MHz üstü) ve yüksek gerilimli ölçümler için 10x osiloskop probu kullanın.
•  Kablo 75 Ohm'dur; 50 Ohm empedans eşleşmesi gereken yüksek frekanslı ölçümler için uygun değildir.

Paket içeriği:

•  1 Adet BNC Krokodil Kablo 1 Metre
•  Not: Osiloskop, sinyal jeneratörü ve 10x osiloskop probu pakete dahil değildir.
