10 Adet Krokodil Kablo

50cm 10 Adet Krokodil Soketli Kablo

Çift Taraflı Timsah Kıskaç Atlama Jumper Tel Test Prototip Elektronik Devre Multimetre Güç Kaynağı

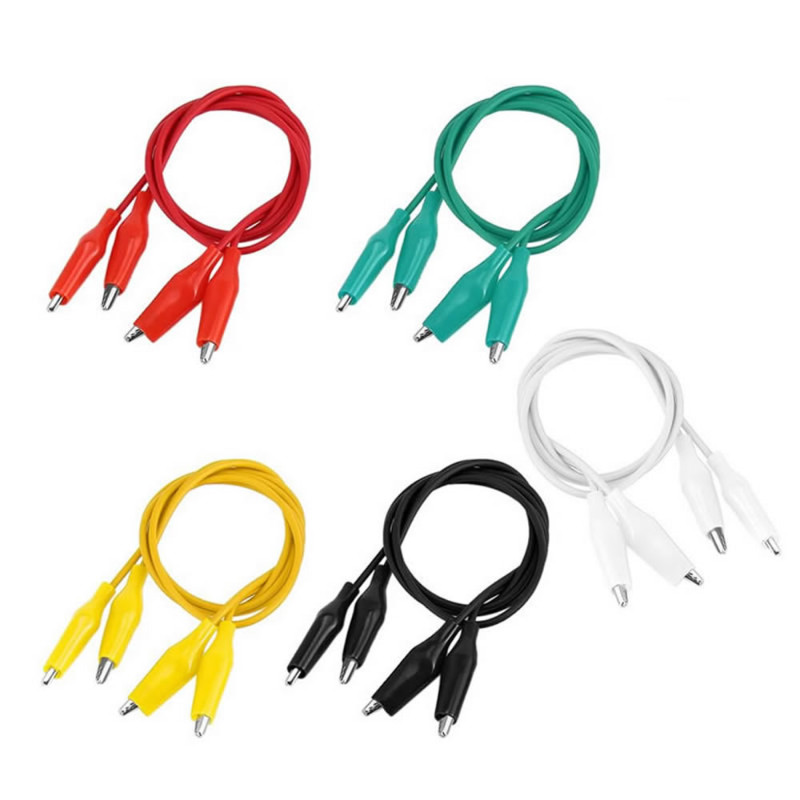

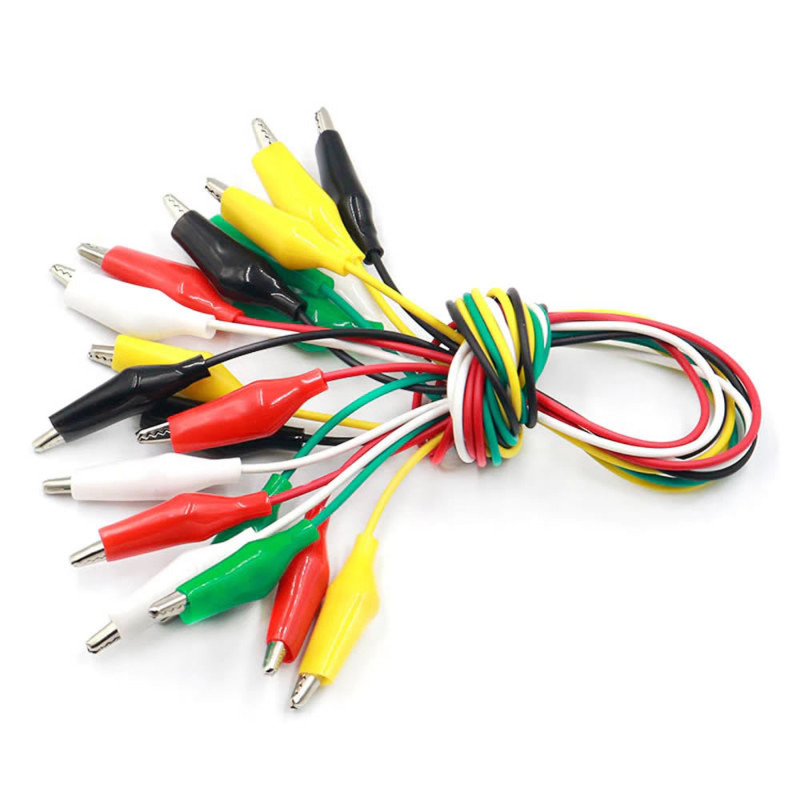

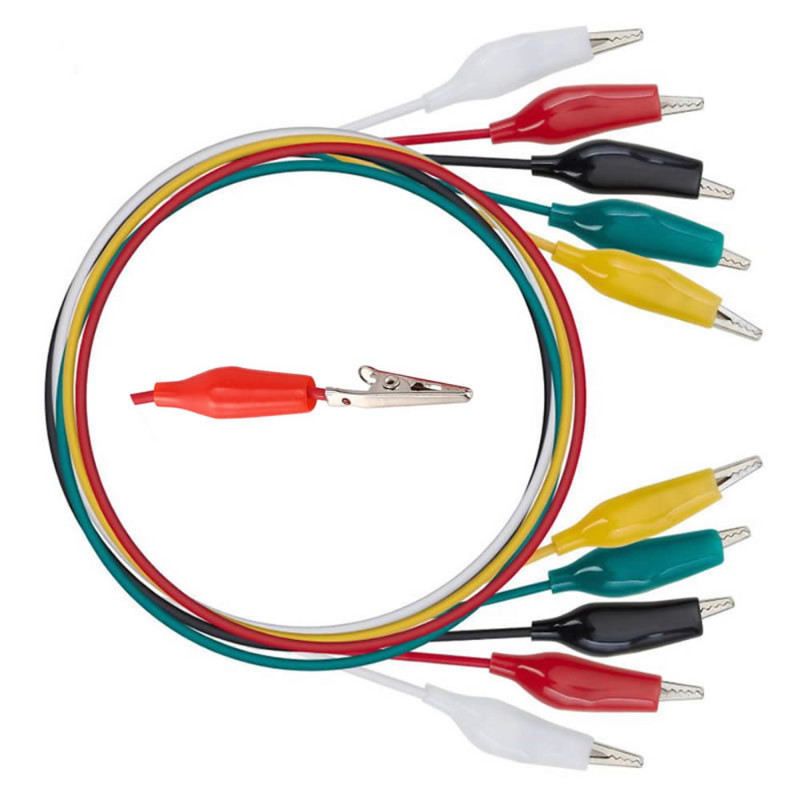

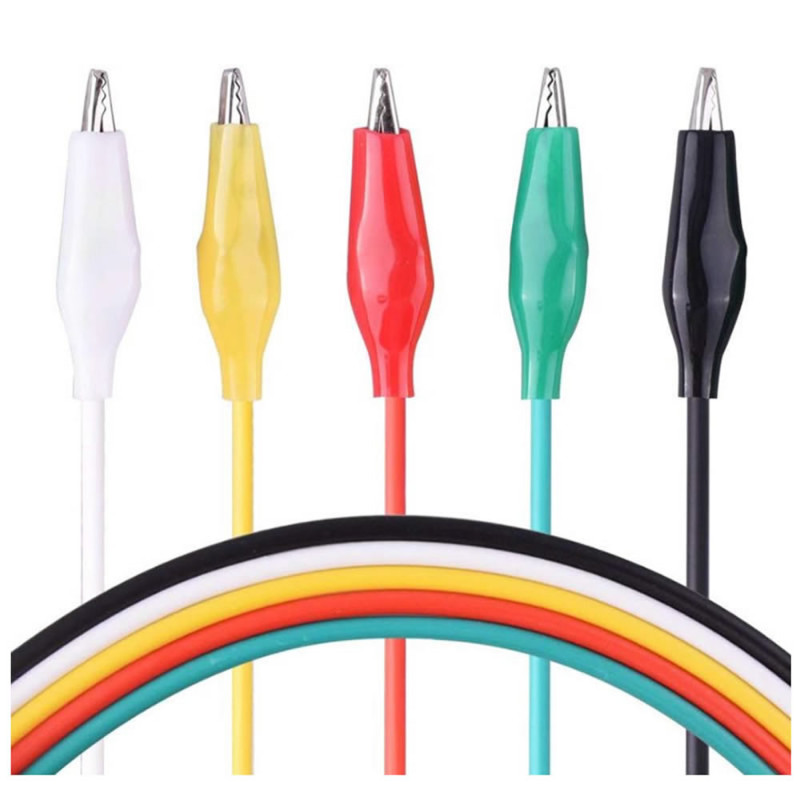

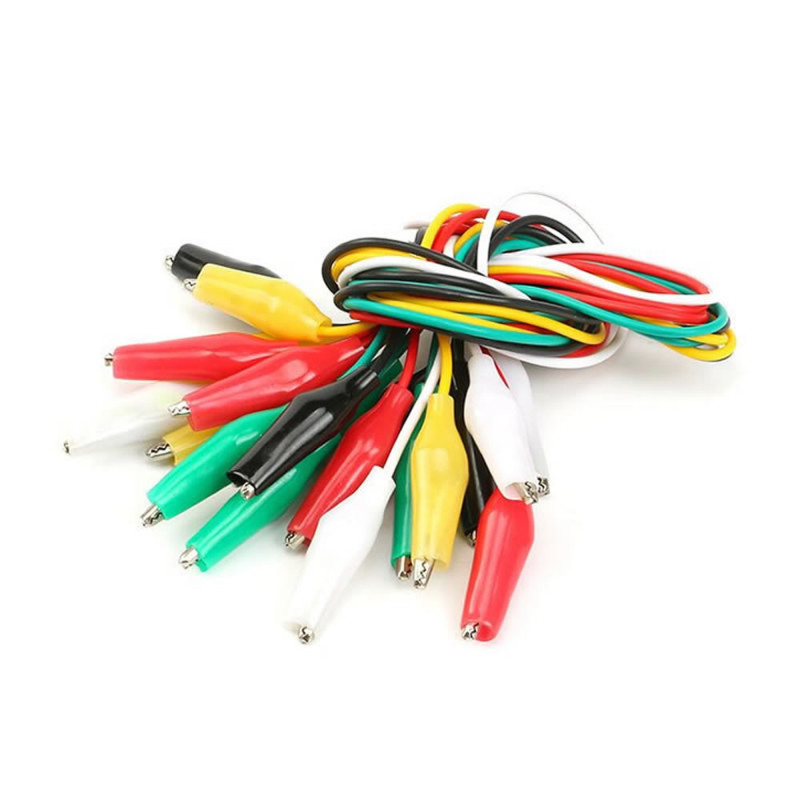

     Krokodil Kablo 10lu Set, iki ucunda da yalıtım kılıflı krokodil (timsah) maşa bulunan yaklaşık 50cm uzunluğunda 10 adet test kablosundan oluşur. Kablolar siyah, beyaz, kırmızı, yeşil ve sarı olmak üzere 5 renkte, her renkten ikişer adettir. Maşa tel, pin, vida başı, direnç bacağı ya da pil kutbuna kıstırılarak lehimsiz ve hızlı geçici bağlantı yapılır; renkler artı, eksi ve sinyal hatlarını karıştırmadan ayırmayı kolaylaştırır.

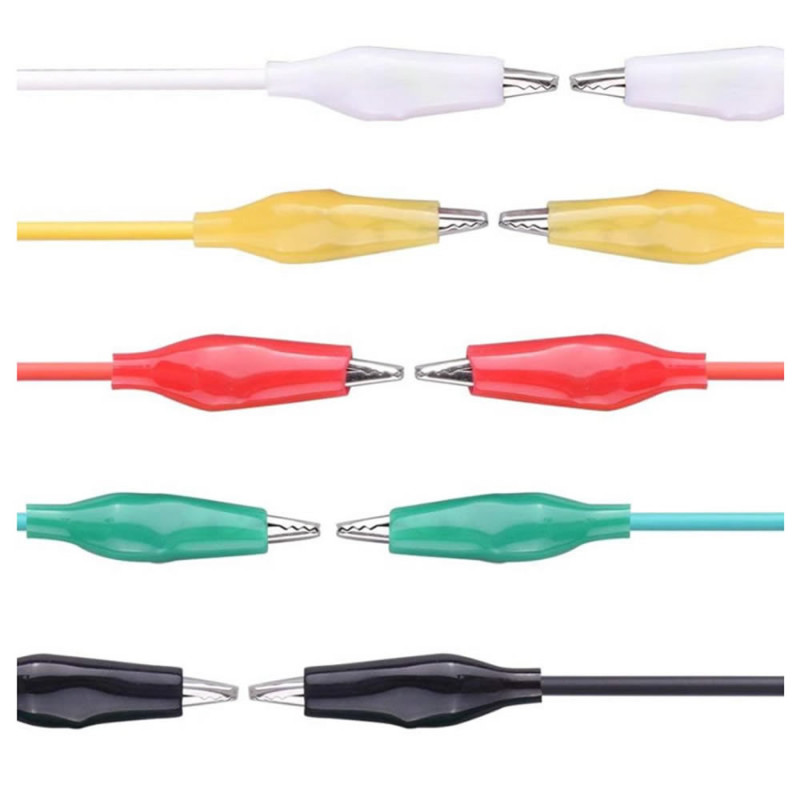

     Maşaların ağız kısmı nikel kaplı metaldir ve yay ile kapanır; en çok yaklaşık 10mm kalınlığa kadar parçayı kavrar. Maşaların üzerindeki renkli plastik kılıf elle tutarken kısa devreyi önler ve geri sıyrılarak kablo ucu maşaya lehimlenebilir. Kablolar esnek, renkli plastik yalıtımlıdır; düşük gerilimli DC devrelerde en çok 30V ve 1A ile kullanılır.

     Bu set iki ucu da krokodil maşalı kablodur; banana fişli krokodil kablolardan farklı olarak ölçü aletinin soketine takılmaz, maşa ile prob ucuna, devreye ya da başka bir kabloya tutturulur. Multimetre ve güç kaynağıyla ölçüm, breadboard denemeleri, okul fen deneyleri ve arıza tespiti için laboratuvar masasında elde bulunması gereken bir settir.

Öne çıkan özellikler:

     İki ucu krokodil: Her kablonun iki ucunda da yaylı krokodil maşa vardır; iki nokta arasında lehim ve vida olmadan saniyeler içinde bağlantı kurulur.

     Kolay ayırt edilen kablolar: Siyah, beyaz, kırmızı, yeşil ve sarı kablolar ikişer adettir; artı için kırmızı, eksi için siyah gibi renk kodlamasıyla bağlantı hatası azalır.

     Yalıtım kılıflı maşa: Maşanın gövdesi renkli plastik kılıfla kaplıdır; yan yana takılan maşalarda kısa devre riski düşer, elle tutmak güvenlidir.

     Masaya yetişen kablolar: 50cm boyuyla masa üzerindeki ölçü aleti, güç kaynağı ve devre arasına rahatça yetişir; kablolar birbirinden ayrı olduğu için tek tek kullanılabilir.

Özellikler:

• Ürün tipi: Çift uçlu krokodil (timsah maşalı) test kablosu seti
• Adet: 10 kablo, 5 renkte ikişer adet
• Uç tipi: İki ucu da yalıtım kılıflı krokodil maşa (banana fiş yoktur)
• Çalışma voltajı: DC 30V maksimum
• Çalışma akımı: 1A ( Daha yüksek akımlarda uzun süre kullanımda kablolar ısınır ve yanabilir. )
• Çalışma sıcaklığı: -10°C - 70°C

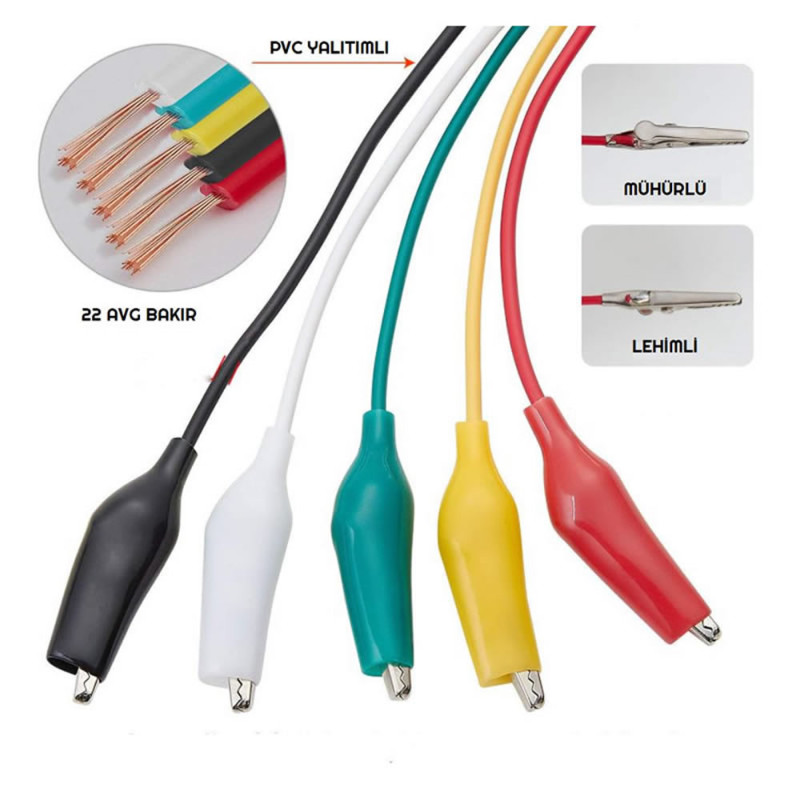

• Kablo yapısı: Esnek, çok telli bakır iletken
• Maşa ağzı: Nikel kaplı metal, yaylı
• Maşa ağız açıklığı: en çok yaklaşık 10mm
• Maşa kılıfı: Renkli plastik, geri sıyrılabilir
• Kablo yalıtımı: Renkli plastik yalıtım
• Bağlantı: Lehimsiz; tel, pin, vida başı, bacak ya da pil kutbuna kıstırılır
• Kullanım sınıfı: Düşük gerilimli DC devreler; şebeke gerilimi için değildir
• Malzeme: Plastik / Metal

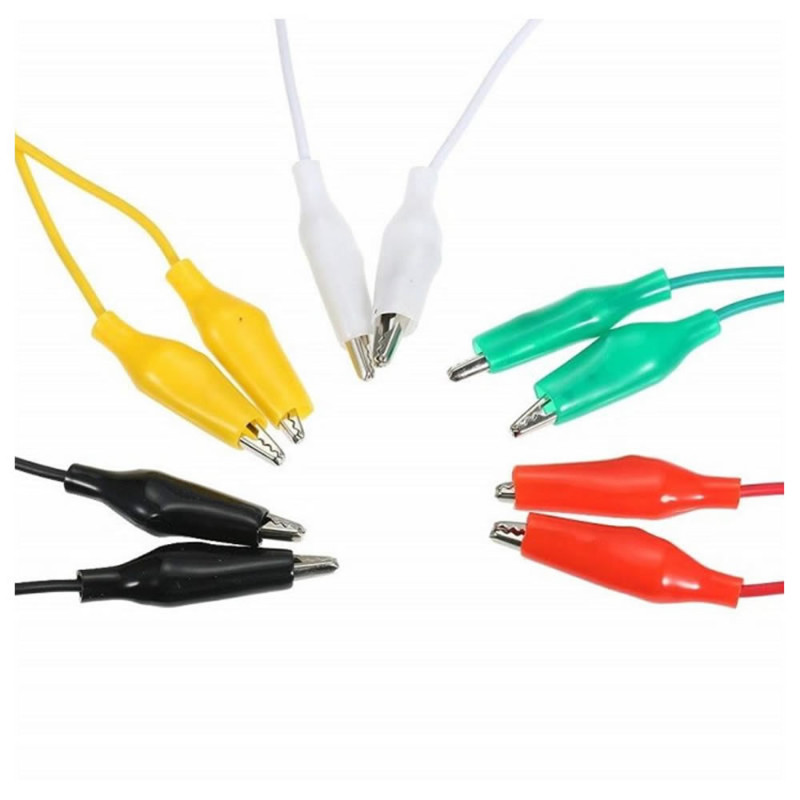

• Kablo renkleri: Siyah, beyaz, kırmızı, yeşil, sarı (ikişer adet)
• Kablo uzunluğu: yaklaşık 50cm (uçtan uca)
• Maşa boyu: yaklaşık 35mm
• Maşa ağız genişliği: yaklaşık 2.5mm
• Ağırlık: yaklaşık 50gr (10 kablo)

Kullanım bilgileri:

• Maşayı kılıfın arka kısmından iki parmakla sıkarak açın, bağlanacak tel, pin ya da kutbu ağzın dişli kısmına yerleştirip bırakın. Maşanın parçayı tam kavradığını, kaymadığını kontrol edin.
• Bağlantılarda renk kodlaması kullanın: artı (+) için kırmızı, eksi (GND) için siyah, sinyal hatları için öbür renkler. Devreyi kurduktan sonra enerji vermeden önce maşaların birbirine değmediğini kontrol edin.
• Multimetre ile ölçümde kabloyu ölçü aletinin probuna maşayla tutturun; ölçü aletinin soketine doğrudan takılmaz.

Kullanım alanları:

•  Multimetre ve ölçü aleti ile ölçümde probu devreye sabitleme
•  Laboratuvar güç kaynağından devreye geçici besleme
•  Breadboard ve lehimsiz devre denemeleri
•  Okul fen deneyleri: patates pili, iletken / yalıtkan deneyi, basit elektrik devresi
•  Pil ve küçük akülere düşük akımlı geçici bağlantı
•  Sensör, buzzer, LED ve küçük motor bağlantılarını deneme
•  Arıza tespiti ve süreklilik (kısa devre) kontrolü
•  Laboratuvar ve tamir masasında kablo uzatma ve köprüleme
•  Osiloskop ve ölçü aleti toprak bağlantısını uzatma

Dikkat edilmesi gerekenler:

•  Yalnız düşük gerilimli DC devrelerde, en çok 30V ve 1A ile kullanın. Daha yüksek akımlarda uzun süre kullanımda kablolar ısınır ve yanabilir.
•  Şebeke gerilimi (220V AC) ve yüksek akımlı akü, motor bağlantıları için kullanmayın.
•  Bu kablolarda banana fiş yoktur, iki ucu da krokodil maşadır; ölçü aletinin ya da güç kaynağının soketine takmak için banana uçlu krokodil kablo gerekir.
•  Yan yana bağlanan maşaların metal ağızlarının birbirine değmemesine dikkat edin; kısa devre devreye ve güç kaynağına zarar verebilir.

Paket içeriği:

•  1 Adet Krokodil Kablo 10lu Set (10 adet 50cm çift uçlu krokodil kablo, 5 renkte ikişer)
•  Not: Multimetre, güç kaynağı ve banana uçlu kablo pakete dahil değildir.
