MPPT Solar Panel 12V Akü Şarj Kartı

MPPT Solar Panel 12V Akü Şarj Kartı CN3767

13,5V 3A Pil Batarya Kurşun Asit Akü Şarj Güneş Pili Derin Şarj

     Bu kart, 18V güneş panelinden aldığı enerjiyle 12V kurşun asit aküyü şarj eden MPPT (maksimum güç noktası takibi) özellikli bir şarj kartıdır. Kart üzerinde CN3767 şarj entegresi bulunur; yeterli güneş olduğunda aküyü 3A'e kadar akımla şarj eder. Akü dolduğunda şarj gerilimini 13.55V tampon (float) değerine indirir, akü gerilimi düştüğünde şarjı kendiliğinden yeniden başlatır.

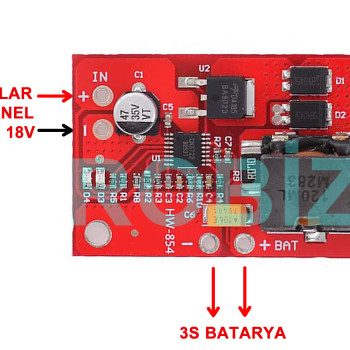

     CN3767, sabit gerilim yöntemiyle panel gerilimini panelin en çok güç verdiği noktaya yakın tutar; böylece bulutlu havada ya da ışık değiştiğinde panelden alınan enerji artar. Şarj; derin boşalmış akü için düşük akımlı ön şarj, sabit akım, 14.8V sabit gerilim ve 13.55V tampon şarj evreleriyle yapılır. 50mm x 33mm boyutundaki kırmızı kartta panel girişi (SOLAR INPUT +/-) ve akü çıkışı (+BAT/-) için lehim delikleri, iki durum LED'i ve üç köşede montaj deliği vardır (dördüncü köşedeki delik panel + girişidir).

     Bahçe aydınlatması, güvenlik kamerası, sulama pompası, karavan ve tekne aküsü gibi şebekeden uzak 12V sistemlerde aküyü güneşle dolu tutmak için uygundur. 2A üstündeki şarj akımlarında kartın soğutulması gerekir (aşağıdaki Kullanım bilgileri).

Öne çıkan özellikler:

     MPPT ile daha çok enerji: CN3767 panel gerilimini maksimum güç noktasına yakın tutar; panelin akım ve gerilimi değiştikçe aküye aktarılan enerji, panelin doğrudan aküye bağlanmasına göre artar.

     Kurşun asit aküye uygun şarj evreleri: Derin boşalmış akü önce düşük akımla şarj edilir, sonra sabit akım ve 14.8V sabit gerilimle doldurulur; dolunca 13.55V tampon gerilimde tutulur.

     3A'e kadar şarj akımı: Yeterli güneşte aküyü 3A'e kadar akımla şarj eder. 2A üstünde kartın altına alüminyum plaka ile soğutma yapılmalıdır.

     Otomatik çalışma: Ayar gerektirmez; güneş geldiğinde şarj başlar, akü dolunca tampon şarja geçer, akü gerilimi düşünce şarj yeniden başlar.

     Küçük kart, iki durum LED'i: 50mm x 33mm boyutunda, 13gr ağırlığındadır; kırmızı ve yeşil LED panel enerjisini ve şarj durumunu gösterir.

Özellikler:

• Ürün tipi: MPPT güneş paneli şarj kartı, 12V kurşun asit akü için
• Şarj entegresi: CN3767 (MPPT özellikli kurşun asit akü şarj entegresi)
• Akü tipi: 12V kurşun asit akü (6 hücre)
• Güneş paneli: 18V nominal panel (12V sistemler için üretilen panel)
• Panel giriş gerilimi üst sınırı: 30V (panelin açık devre gerilimi bu değeri aşmamalı)
• Şarj akımı: 3A'e kadar (yeterli güneşte); 2A üstünde soğutma şarttır
• Sabit gerilim evresi şarj gerilimi: 14.8V
• Tampon (float) şarj gerilimi: 13.55V
• MPPT: Sabit gerilim yöntemiyle maksimum güç noktası takibi; PWM şarj kartlarına göre yaklaşık %10-30 daha çok enerji
• Şarj evreleri: Derin boşalmış akü için ön şarj (trickle), sabit akım, sabit gerilim, tampon şarj
• Otomatik yeniden şarj: Akü gerilimi düştüğünde şarj kendiliğinden başlar
• Akü aşırı şarj koruması: Var
• Yumuşak başlangıç (soft start): Var
• Anahtarlama frekansı: 300kHz
• Durum göstergesi: 2 adet LED (kırmızı: panel enerjisi / şarj, yeşil: akü dolu ya da akü bağlı değil)
• Bağlantı: Panel girişi (SOLAR INPUT +/-) ve akü çıkışı (+BAT/-) için lehim delikleri
• Kart üzerindeki kod: HW-845
• Çalışma sıcaklığı: -10°C - 85°C
• Malzeme ve renk: Kırmızı PCB, 3 köşede montaj deliği
• Ölçüler: 50mm x 33mm x 18mm
• Ağırlık: 13gr

Kullanım bilgileri:

• Güneş panelinin + ucunu SOLAR INPUT + deliğine, - ucunu SOLAR INPUT - deliğine; akünün + ucunu +BAT deliğine, - ucunu kartın alt kenarındaki - deliğine akıma uygun kalınlıkta kabloyla lehimleyin. Kutupları ters bağlamayın.
• Panelden enerji geldiğinde kırmızı LED yanar. Panel gerilimi 15V'u geçtiğinde yeşil LED yanar ve akü bağlı değilken çıkışta 13.5V ölçülür; bu, şarj devresinin çalıştığını gösterir (robiz denemesi). Akü bağlıyken kırmızı LED şarj sürerken, yeşil LED akü dolunca yanar.
• 2A üstündeki şarj akımlarında kartın altına, yalıtıma dikkat ederek alüminyum plaka yerleştirin; kart ısısını plakaya aktarsın.
• Kartın asıl işi 12V aküyü şarj etmektir. Güneşli havada 12V ile çalışan bir cihaz anlık olarak doğrudan da çalıştırılabilir; biz 12V motor çalıştırarak denedik. Panelden gelen akım güneşe bağlı olduğundan cihazları akü üzerinden besleyin.

Kullanım alanları:

•  Bahçe aydınlatması ve bahçe lambaları
•  Güvenlik kamerası ve kayıt cihazı besleme aküsü
•  Damla sulama pompası ve sulama vanası
•  Karavan ve kamp aküsünün güneşle şarjı
•  Tekne ve bot aküsünün dolu tutulması
•  Bağ evi, tarla kulübesi ve depo aydınlatması
•  Tarla ve hayvan bölmesi elektrikli çit aküsü
•  Uzak noktadaki hava istasyonu ve ölçüm cihazı
•  Bahçe kapısı motoru ve bariyer aküsü
•  Kuş kovucu ve yaban hayvanı kovucu cihazlar


Dikkat edilmesi gerekenler:

•  Kart yalnız 12V kurşun asit akü içindir. Lityum pil paketi (3S Li-ion / LiPo, LiFePO4) bağlamayın: 14.8V şarj gerilimi 3 hücreli lityum paketin 12.6V tam dolu geriliminin üstündedir.
•  2A üstündeki şarj akımlarında soğutma şarttır; soğutmasız kart aşırı ısınır.
•  Panelin açık devre gerilimi 30V'u geçmemelidir; 24V sistem paneli (açık devre gerilimi 36V ve üstü) bağlamayın.
•  Panel ve akü kutuplarını ters bağlamayın; bağlantıyı yapmadan önce ölçü aletiyle kontrol edin.
•  Kart açık devre kartıdır; yağmur, nem ve tozdan korumak için uygun bir kutu içine monte edin.

Paket içeriği:

•  1 Adet 12V Kurşun Asit Akü MPPT Solar Şarj Kartı CN3767
•  Not: Güneş paneli, akü ve bağlantı kabloları pakete dahil değildir.
