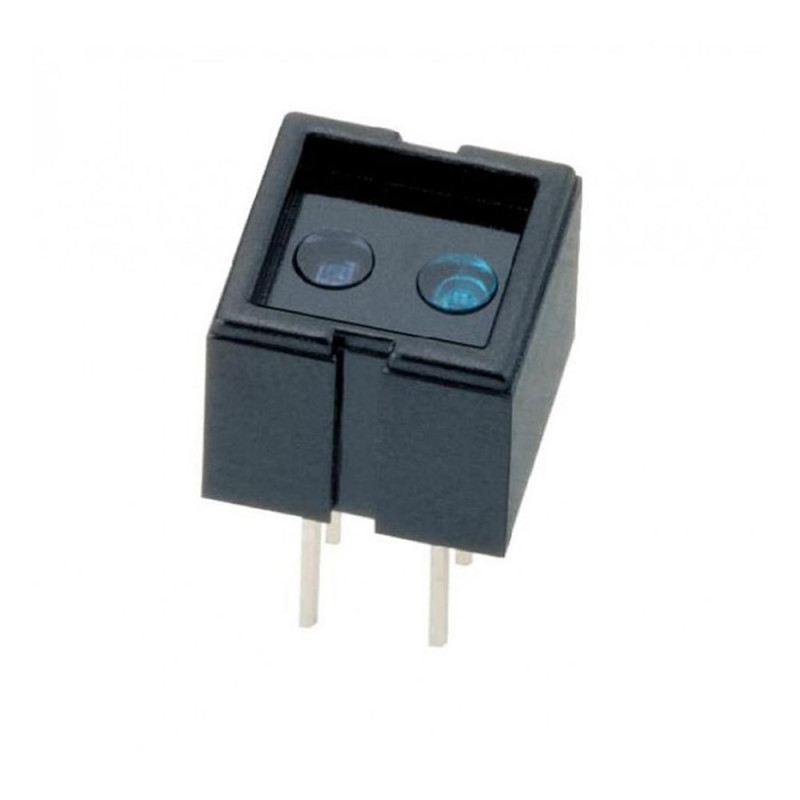

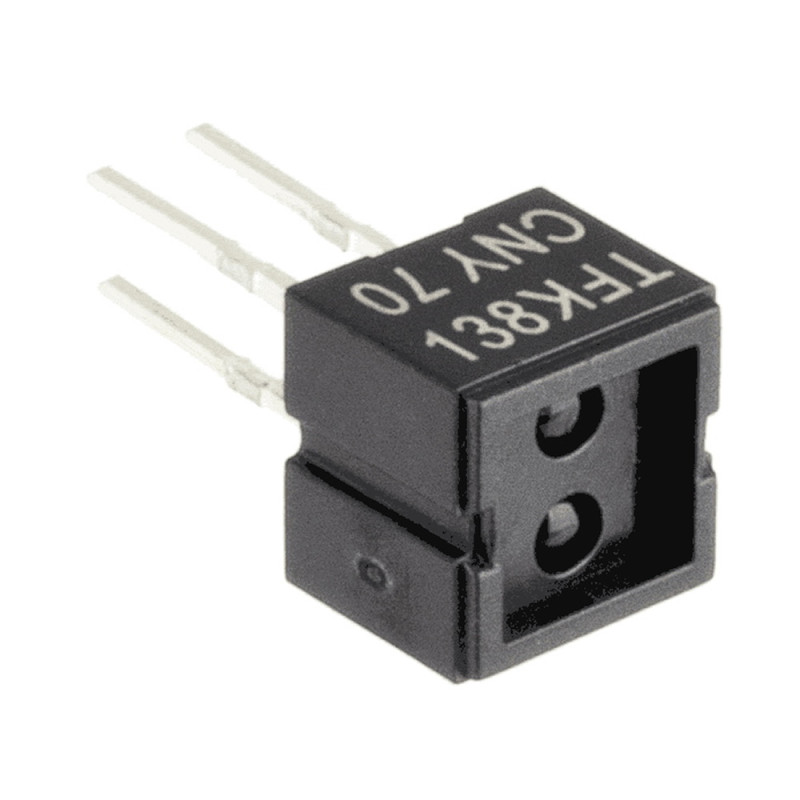

CNY70 Reflective Infrared Sensor



CNY70 Kızılötesi Sensör

Transistör Çıkışlı Reflektif Optik Sensör 950nm

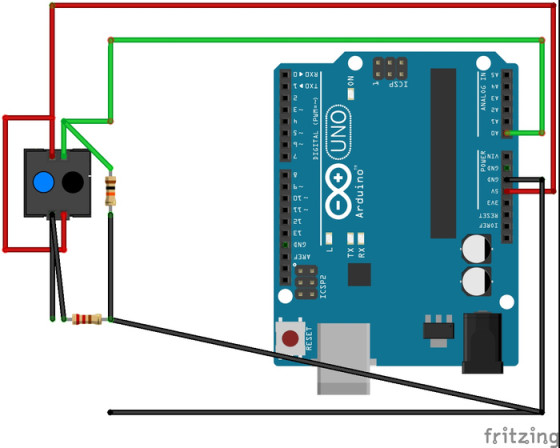

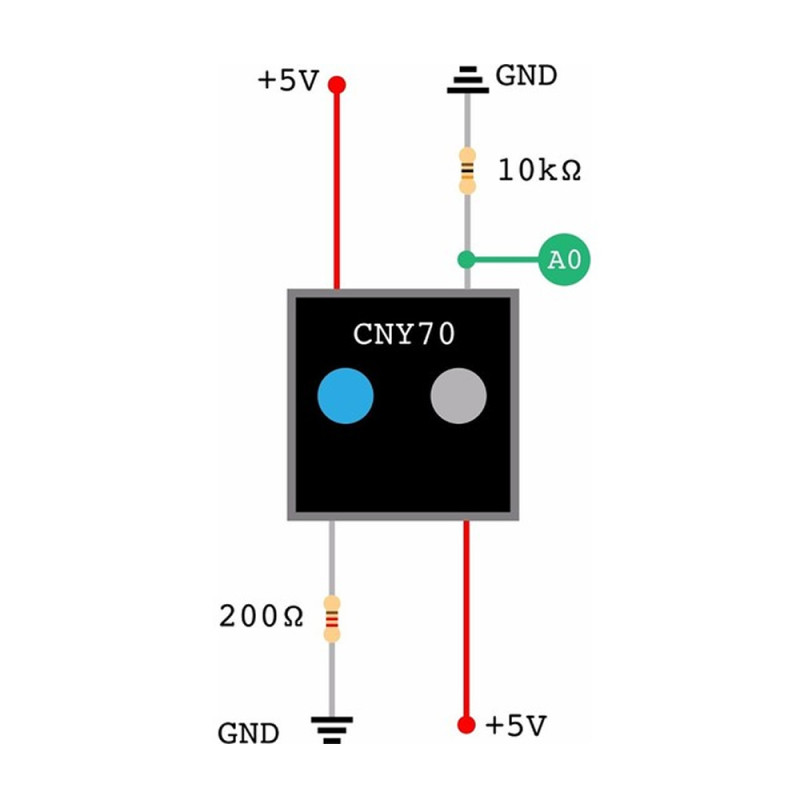

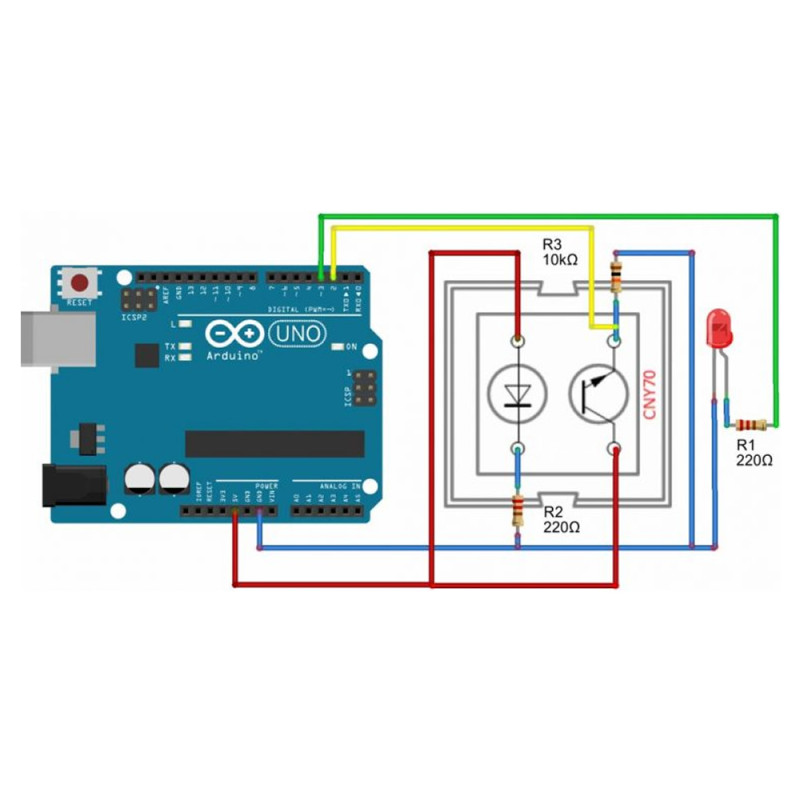

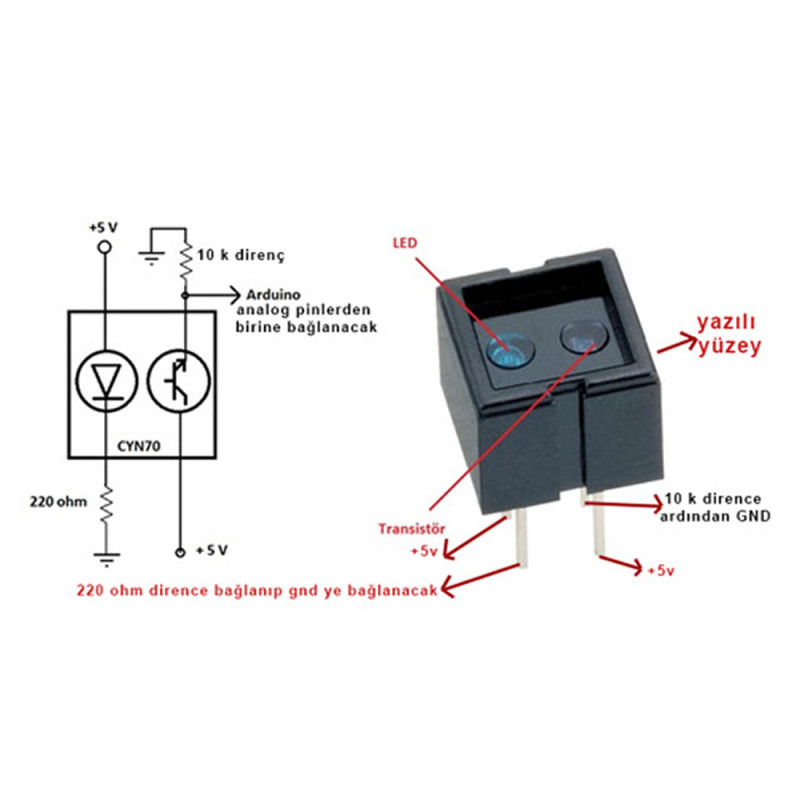

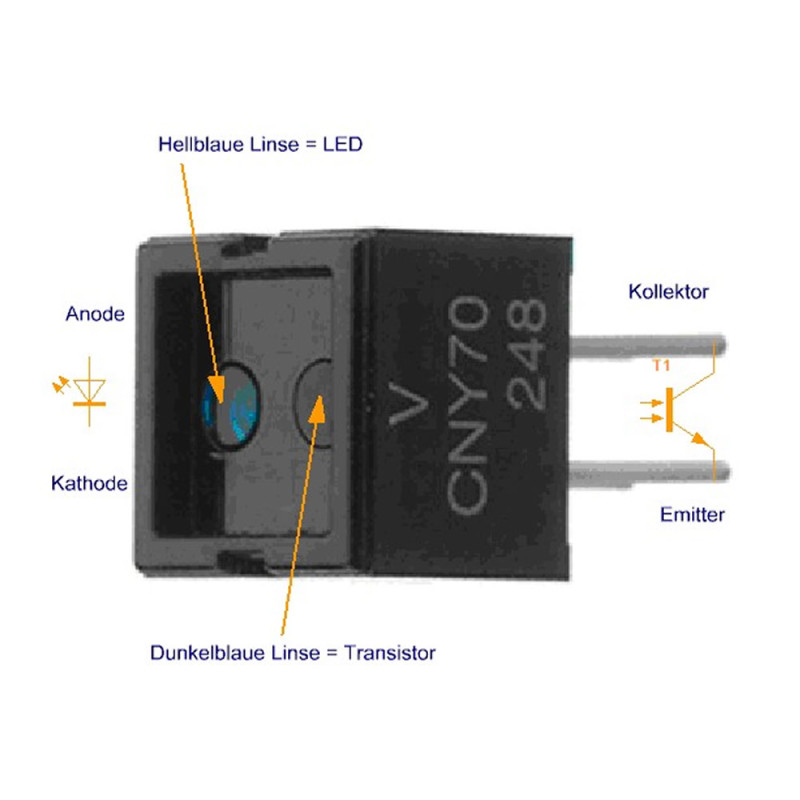

     Üzerinde kızı lötesi ışık yayan ve bu ışığı geri toplayabilen iki led bulunmaktadır. Kızıl ötesi ledden çıkan ışın yüzeye çarpar ve alıcı lede ulaşır. Led bu ışığın şiddetini ölçer. Yüzeyin siyah veya beyaz olması yansıyan ışığın şiddetini değiştirir. Bu da bizim ihtiyacınız olan siyah beyaz renk ayrımını sağlar. Sensör analog olarak çalışmaktadır. Mcuda adc pininden analog okuma fonksiyonunu kullanacağız.

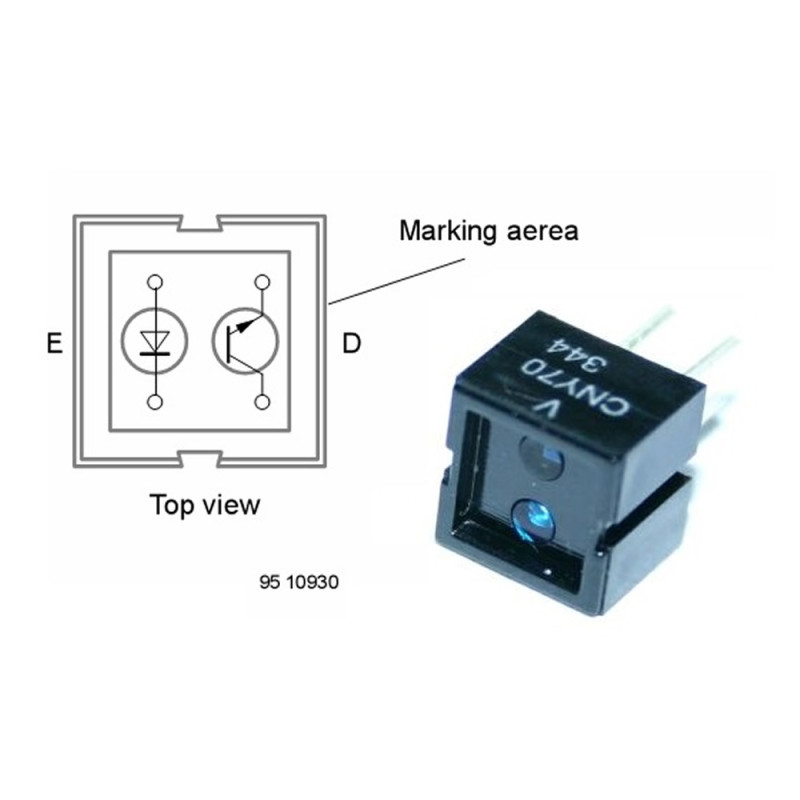

     The CNY70 is a reflective sensor that includes an infrared emitter and phototransistor. Daylight blocking filter coating is applied to suppress interference.



  •     Dalgaboyu : 950nm
  •     Ölçme mesafesi : 0.3mm
  •     Akım transfer oranı : 5%



  •  Package type: Leaded
  •  Detector type: Phototransistor
  •  Dimensions: L 7 mm x W 7 mm x H 6 mm
  •  Peak operating distance: < 0.5 mm
  •  Operating range: 0 mm to 4.5 mm
  •  Typical output current under test: IC = 1 mA
  •  Daylight blocking filter
  •  Emitter wavelength 950 nm
  •  Lead (Pb)-free soldering released
