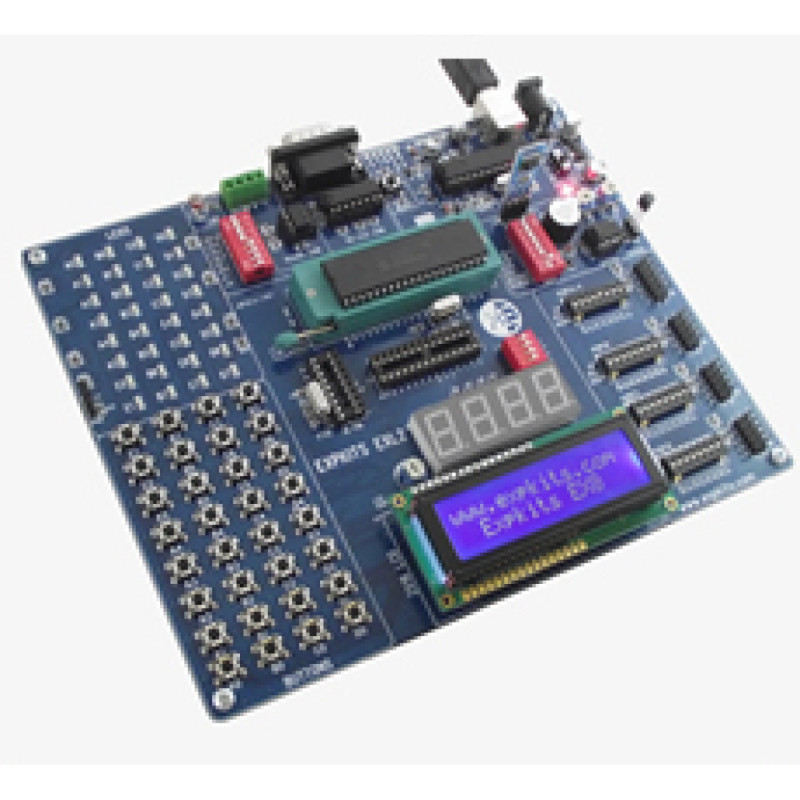

EX8L2 + 18F4520 + LCD
ÖZELLİKLER:
- Microchip 8 bit PIC mikro kontrolörlerinden 18, 28, ve 40 pinli mikro denetleyici desteği.
- 40 pinli ZIF soket desteği.
- ExpKits Exprog USB 2.0 programlayıcısı ile picleri kit üzerinde programlayabilme.
- ICSP modunda harici devrelerdeki picleri programlayabilme. Veya ICD2 gibi programlayıcılar ile karta bağlanabilme.
- RS232 haberleşme devresi.
- RS485 haberleşme devresi.
- SHT1X Sıcaklık ve Nem Ölçme Devresi.
- DS1820 soketi.
- Analog sinyal ölçüm için 2 adet pot .
- Fotosel LDR Devresi.
- USB beslemesinden çalışabilme. USB de iken harici kaynak gerekmez.
- Harici güç kaynağı bağlayabilme. (9V adaptör bağlanması normaldir.)
- USB yada harici güç seçebilme imkanı.
- 4lü 7-Segment display.
- Tüm pinler için 5x2 IDC çıkış soketleri.
- Tristate dipswitchlerle her pini Pull-Up ve Pull-Down yapabilme imkânı.
- Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.
- 32 buton ile tüm MCU pinlerini kontrol edebilme.
- Butonları +5V veya GND ye bağlayabilme imkânı.
- 2x16 LCD soketi.
- LCD kontrast potu.
- Reset devresi.
- BUZZER ile sesli uyarı verebilme imkânı.
- EEPROM desteği.
- 1. Sınıf kalitede PCB kullanılmıştır.
- Pasiflerde SMD malzeme kullanılarak otomatik dizgi yapılmıştır.
Paket içeriği :
- 1 adet EX8L2 geliştirme kartı
- 1 adet Program DVDsi
- 1 adet USB kablosu
- 1 adet 20 Mhz kristal
- 1 adet 4 Mhz kristal
- 1 adet PIC18F4520
- 1 adet 2x16LCD
Ürün tanıtım sayfası: http://www.expkits.com/?s=ex8l2-.htm
