12V 15W Kablosuz Şarj Modülü HCX-20-D23

12V 15W Kablosuz Şarj Modülü HCX-20-D23

Qi Mobil Akıllı Telefon Oyuncak Hızlı Pil Şarj Transmitter Samsung Apple 12 13 14 15

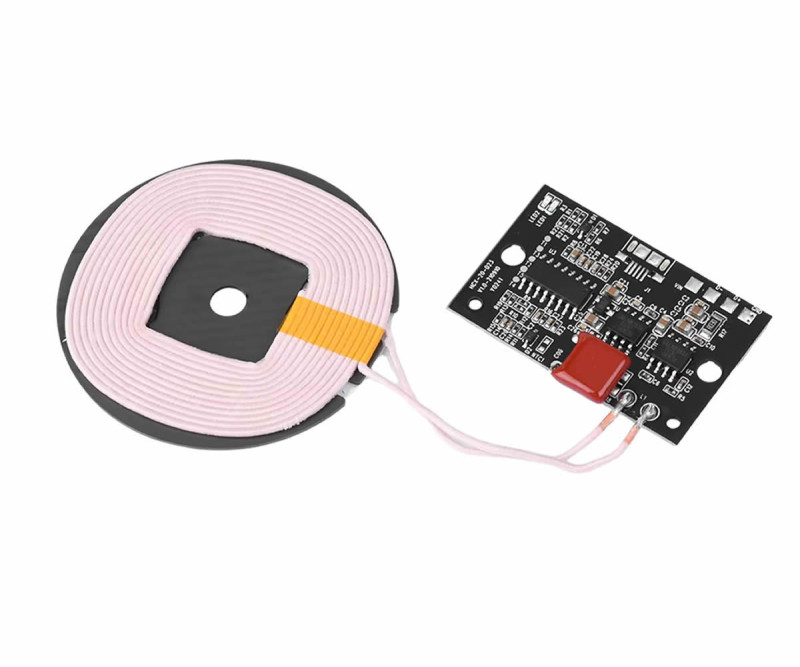

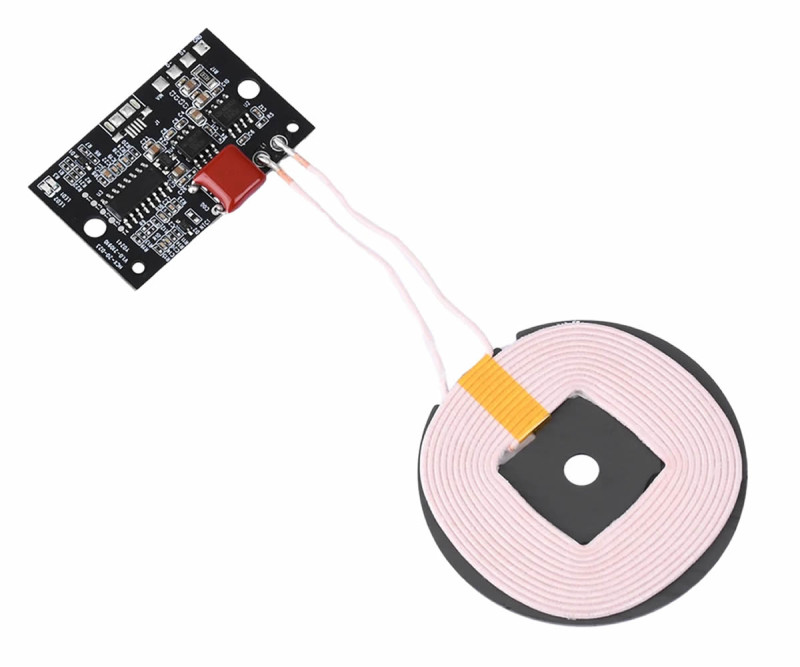

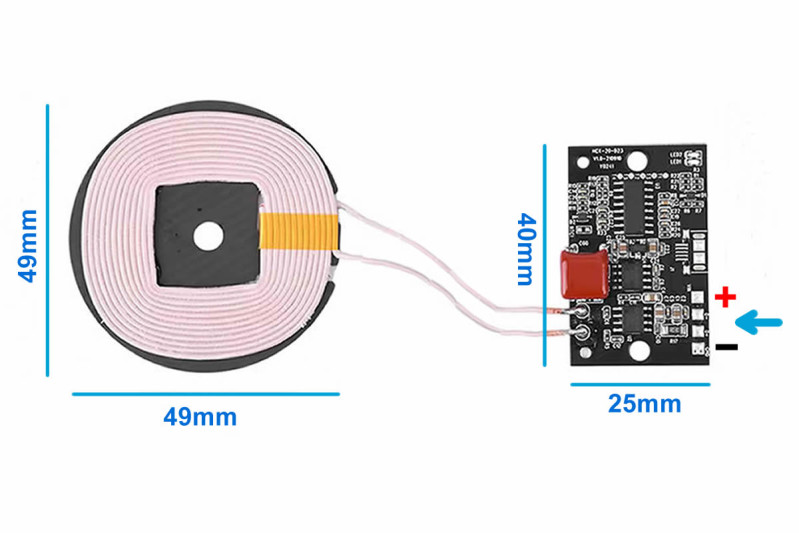

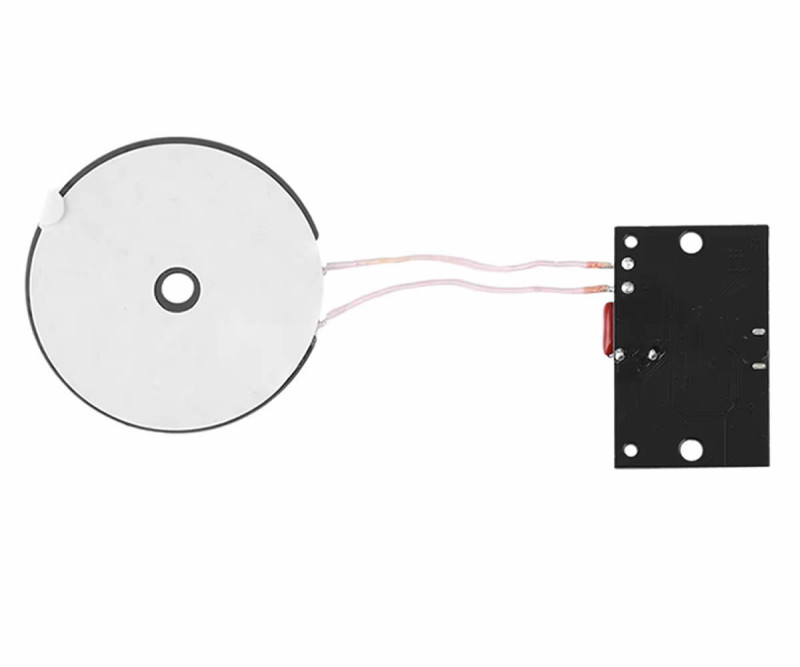

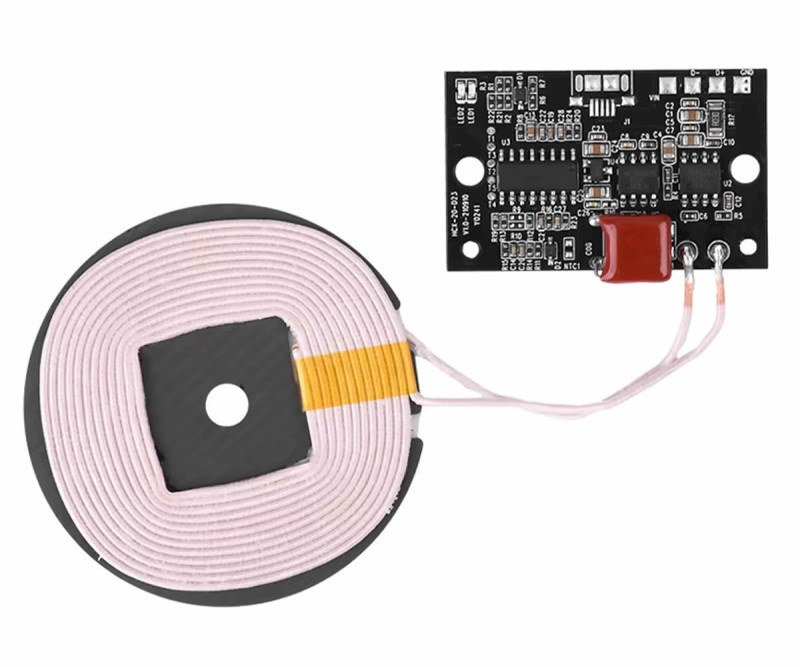

     HCX-20-D23, Qi standardıyla uyumlu bir kablosuz şarj verici (transmitter) modülüdür. Siyah kontrol kartı ve ona bağlı yaklaşık 49mm çaplı yassı şarj bobininden oluşur. Kart 5V 2A, 9V 1.67A ya da 12V 1.5A ile beslenir; bobinin üstüne konan Qi destekli telefon ya da cihazı 5W, 7.5W, 10W ve en çok 15W güçle kablosuz şarj eder. Hangi gücün kullanılacağını modül, alıcı cihazla haberleşerek kendisi seçer.

     İnce bobin yapısı sayesinde modül masa, komodin, sehpa ya da araç konsolu gibi yüzeylerin altına gizlenebilir; ahşap, cam, pleksi ve plastik gibi metal olmayan malzemelerin arkasından şarj eder. Şarj mesafesi en çok 8mm'dir; en iyi sonuç için bobin ile telefon arasındaki kapak 2mm - 4mm kalınlıkta olmalıdır. Kartta ve bobinde montaj delikleri vardır.

     Bobin üstüne konan anahtar, bozuk para gibi metal cisimleri algılayan FOD (yabancı metal algılama) koruması ile kısa devre, aşırı akım ve aşırı gerilim korumaları bulunur. Kırmızı LED beslemeyi, mavi LED şarjı gösterir; metal cisim algılandığında iki LED yanıp sönerek uyarır. Beklemede yaklaşık 50mW harcar.

Öne çıkan özellikler:

     15W'a kadar kablosuz şarj: 9V ya da 12V beslemede alıcı cihaza göre 5W, 7.5W, 10W ya da 15W güç verir; Samsung hızlı kablosuz şarj ve iPhone 8 ve sonrası modellerle çalışır.

     Mobilyaya gömülebilir ince bobin: Yaklaşık 49mm çaplı yassı bobin metal olmayan yüzeyin hemen altına yerleştirilir; telefon yüzeyin üstüne konunca şarj başlar.

     Geniş besleme seçeneği: 5V 2A, 9V 1.67A ya da 12V 1.5A ile çalışır; 12V adaptörle doğrudan beslenebilir. Araçta 12V sabit çıkışlı bir çevirici üzerinden beslenir.

     Yabancı metal algılama (FOD): Bobin üstündeki metal cisim algılanınca şarj durur ve LED'ler yanıp sönerek uyarır; metalin ısınması önlenir.

     Tak ve kullan: Ayar ya da yazılım gerekmez; beslemeyi VIN ve GND pedlerine bağlamak yeterlidir.

Özellikler:

• Ürün tipi: Qi uyumlu kablosuz şarj verici (transmitter) modülü, bobinli
• Model: HCX-20-D23 (kart üzerinde yazılı)
• Besleme: 5V 2A / 9V 1.67A / 12V 1.5A
• Kablosuz şarj gücü: 5W / 7.5W / 10W / 15W (en çok; alıcı cihaza göre)
• Alıcıya verilen: 5V 1A / 9V 1.1A / 9V 1.66A
• Standart: Qi
• Uyumluluk: Qi destekli telefonlar; Samsung hızlı kablosuz şarj, iPhone 8 ve sonrası
• Şarj mesafesi: en çok 8mm; önerilen 2mm - 4mm
• Verim: %70 ve üzeri (satıcı değerleri %70 - %85)
• Bekleme gücü: yaklaşık 50mW
• FOD yabancı metal algılama: var; kırmızı ve mavi LED yanıp sönerek uyarır
• Korumalar: kısa devre, aşırı akım, aşırı gerilim
• Gösterge LED'leri: kırmızı besleme, mavi şarj

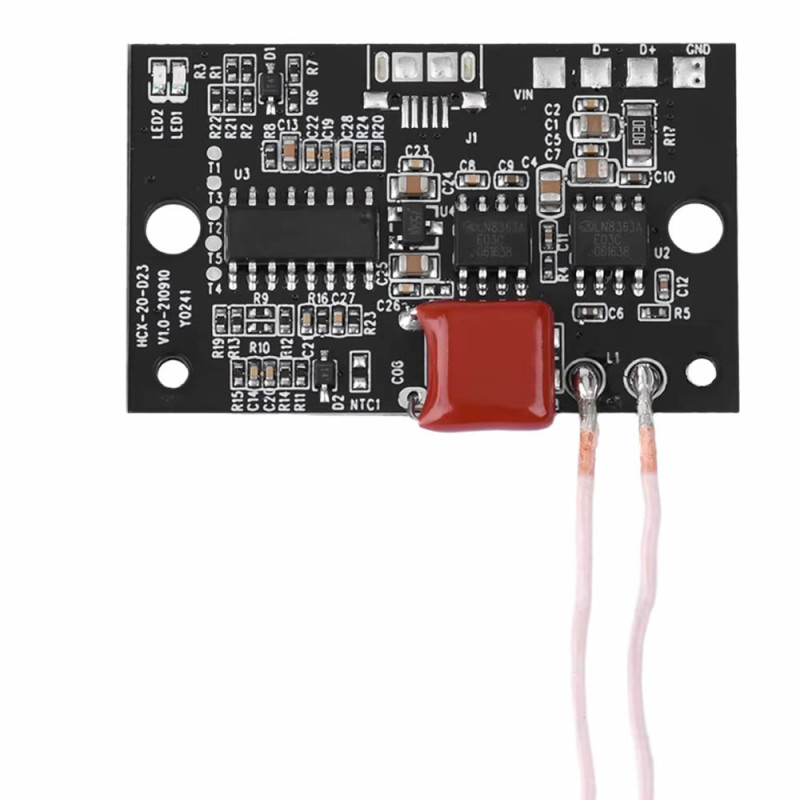

• Bağlantı: VIN, D-, D+, GND pedleri
• Montaj: kartta ve bobinde montaj deliği
• Çalışma sıcaklığı: yaklaşık -20°C - 65°C
• Renk: Siyah PCB, siyah tabanlı bakır bobin
• Bobin çapı ve kablosu: 49mm çap, yaklaşık 5cm bobin kablosu
• Kart ölçüsü: 25mm x 40mm
• Ağırlık: 16gr

Kullanım bilgileri:

• Beslemenin artısını VIN, eksisini GND pedine bağlayın. 15W şarj için en az 9V 1.67A ya da 12V 1.5A veren bir kaynak kullanın; 5V beslemede şarj gücü düşer.
• Bobini, telefonun konacağı yüzeyin hemen altına metal olmayan malzemenin arkasına yerleştirin. Kapak kalınlığı 2mm - 4mm ise en iyi sonuç alınır; 8mm'yi geçmeyin. Telefonun şarj bobinini modülün bobin merkezine hizalayın.
• Kırmızı LED beslemenin geldiğini, mavi LED şarjın sürdüğünü gösterir. İki LED birlikte yanıp sönüyorsa bobinin üstünde metal bir cisim vardır; cismi kaldırın.

Kullanım alanları:

•  Masa ve çalışma masasına gömülü telefon şarjı
•  Komodin, sehpa ve mobilya içine gizli şarj noktası
•  Araç orta konsolu ve torpido şarj yuvası (12V sabit çıkışlı çevirici ile)
•  Lamba ve gece lambası tabanına kablosuz şarj
•  Telefon standı ve şarj istasyonu yapımı
•  Kafe, restoran ve ofis masaları
•  Kablosuz şarj destekli kulaklık kutusu şarjı
•  Mutfak tezgahı ve banyo dolabı altına şarj yüzeyi
•  Qi alıcılı oyuncak ve özel tasarım cihazların şarjı

Dikkat edilmesi gerekenler:

•  Bobin metal yüzeyin arkasından şarj edemez; metal kapak, metal masa ya da bobin üstündeki metal cisim şarjı durdurur.
•  5V beslemede 15W alınamaz. 15W için 9V ya da 12V besleme gerekir.
•  Besleme 12V'u geçmemelidir. Araç aküsü hattı motor çalışırken 14V'un üstüne çıkabilir; modülü araç hattına doğrudan bağlamayın, 12V sabit çıkışlı bir çevirici kullanın.
•  Şarj gücünü telefon belirler; 15W en çok değerdir. Telefonların çoğu daha düşük güçle şarj olur (iPhone modelleri genellikle 7.5W).
•  Kalın, metal parçalı ya da mıknatıslı telefon kılıfı şarjı engelleyebilir ya da yavaşlatabilir.
•  Kart ve bobin şarj sırasında ısınır. Kapalı kutuda kullanırken havalandırma bırakın; beslemenin kutuplarını doğru bağlayın.

Paket içeriği:

•  1 Adet 12V 15W Kablosuz Şarj Modülü HCX-20-D23
•  1 Adet şarj bobini ( Birleştirilmiş )
•  Not: Adaptör ve besleme kablosu pakete dahil değildir.
