12V 5Rpm JGY370 Redüktörlü DC Motor

JGY370 DC 12V 5 Rpm Redüktörlü DC Motor

2 Yönde Dönme L Tip 26kg.cm Yüksek Tork Metal Dişli Otomasyon Pencere Kapı Perde Döner Vitrin Ürün Kahve Makine Havlu Damper Robot Araba

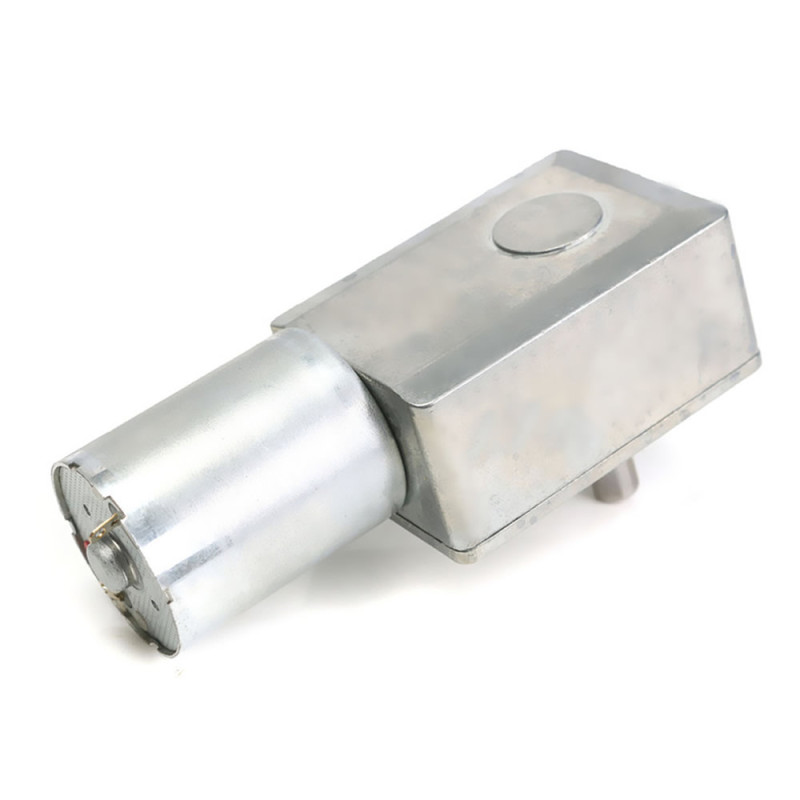

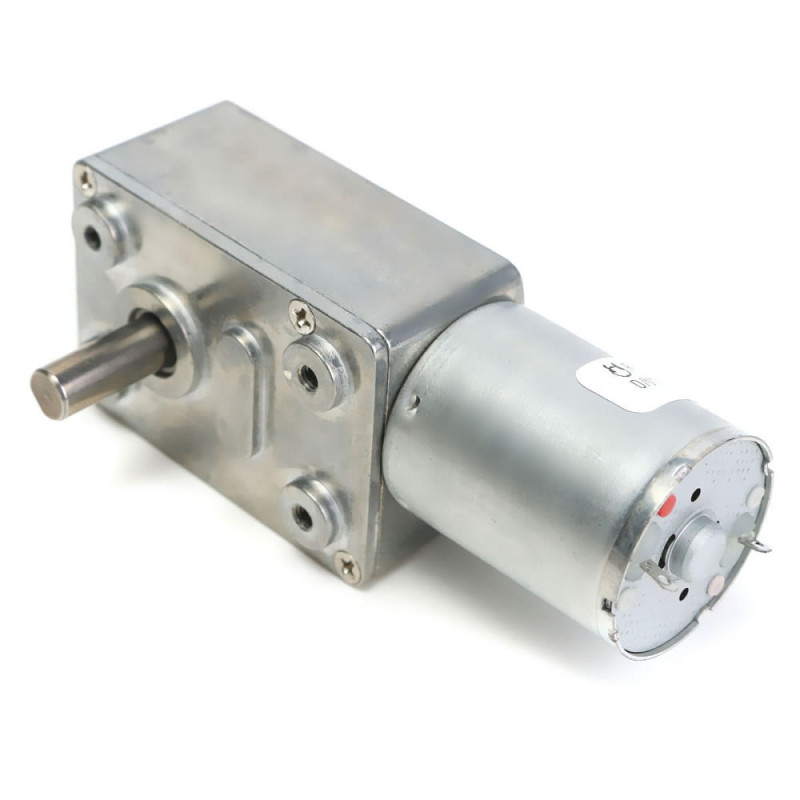

     JGY370 5Rpm, 12V beslemeyle dakikada 5 tur dönen, sonsuz vida (worm) redüktörlü bir DC motordur. Motor ile çıkış mili arasında 90 derece açı vardır: 24mm çaplı 370 tipi fırçalı motor redüktörün yanına bağlıdır, 6mm D kesitli çıkış mili redüktörün ön yüzünden dik çıkar. Çok düşük devri sayesinde yaklaşık 25kg.cm - 26kg.cm'ye varan yüksek tork verir; bir tam tur yaklaşık 12 saniye sürer.

     Sonsuz vida yapısı redüktörü kendinden kilitlemeli yapar: motor durduğunda ya da enerji kesildiğinde yük çıkış milini geri çeviremez. Bu yüzden perde, panjur, damper, vana ve kapı mandalı gibi konumunu fren olmadan koruması gereken mekanizmalarda tercih edilir. İki uçlu motorun kutupları ters çevrilerek dönüş yönü değiştirilir.

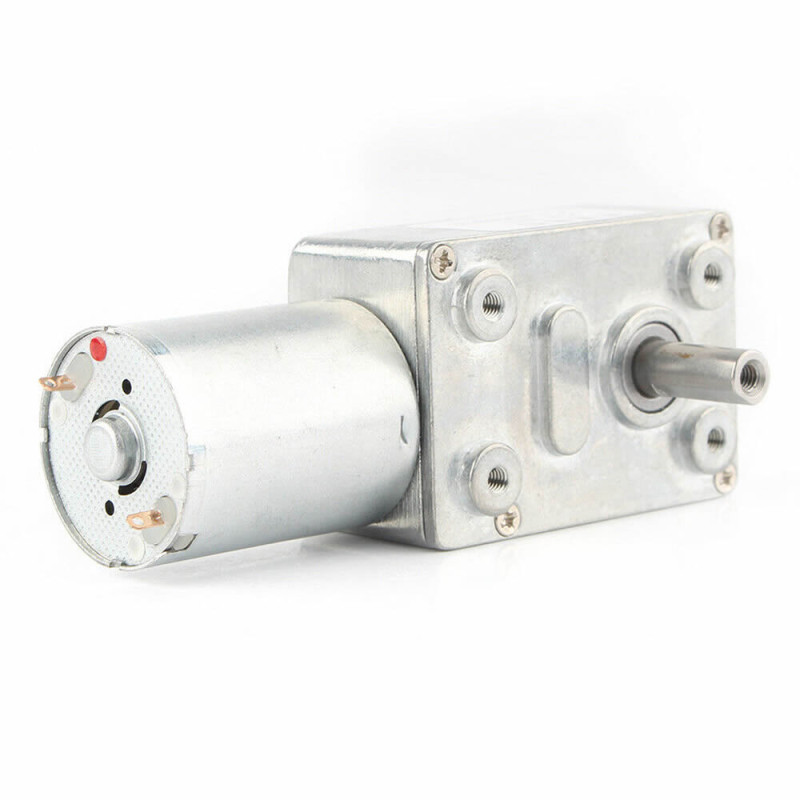

     Redüktör metal gövdelidir; ön yüzündeki 4 adet M3 vida deliğiyle braket ya da gövdeye sabitlenir. Mil ucunda M3 vida dişli delik bulunur, böylece kol, kasnak ya da tabla vidayla mile tutturulabilir (bu özellik bazı partilerde olmayabilir, Dikkat bölümüne bakın). Toplam boy 80.5mm'dir. Bu sürümde enkoder yoktur; konum okuma gerekiyorsa enkoderli JGY-370B sürümü seçilmelidir.

Öne çıkan özellikler:

     Çok yavaş ve güçlü dönüş: 12V'ta dakikada 5 tur döner, bir tam tur yaklaşık 12 saniye sürer. Düşük devir yaklaşık 25kg.cm - 26kg.cm'ye varan torka dönüşür; ağır kapak ve tablalar yavaş ve kontrollü hareket eder.

     Kendinden kilitleme: Sonsuz vida dişlisi yük tarafından geri çevrilemez. Motor durduğunda mil konumunu korur; perde, damper ya da vana için ayrıca fren gerekmez.

     90 derece açılı çıkış: Çıkış mili motor eksenine diktir; motor gövdesi mekanizmanın yanına yatırılarak dar yerlere sığar.

     Vidalanabilir 6mm D mil: 6mm D kesitli 14mm mil sıkma vidalı kaplin ve kasnaklara uyar; mil ucundaki M3 dişli delik parçayı eksenel olarak sabitlemeye yarar.

     Kolay montaj: Redüktör ön yüzündeki 4 adet M3 delik (32.9mm x 18.2mm aralık) ile braket ya da düz panele doğrudan vidalanır.

Özellikler:

• Ürün tipi: Sonsuz vida (worm) redüktörlü fırçalı DC motor, 90 derece açılı çıkış

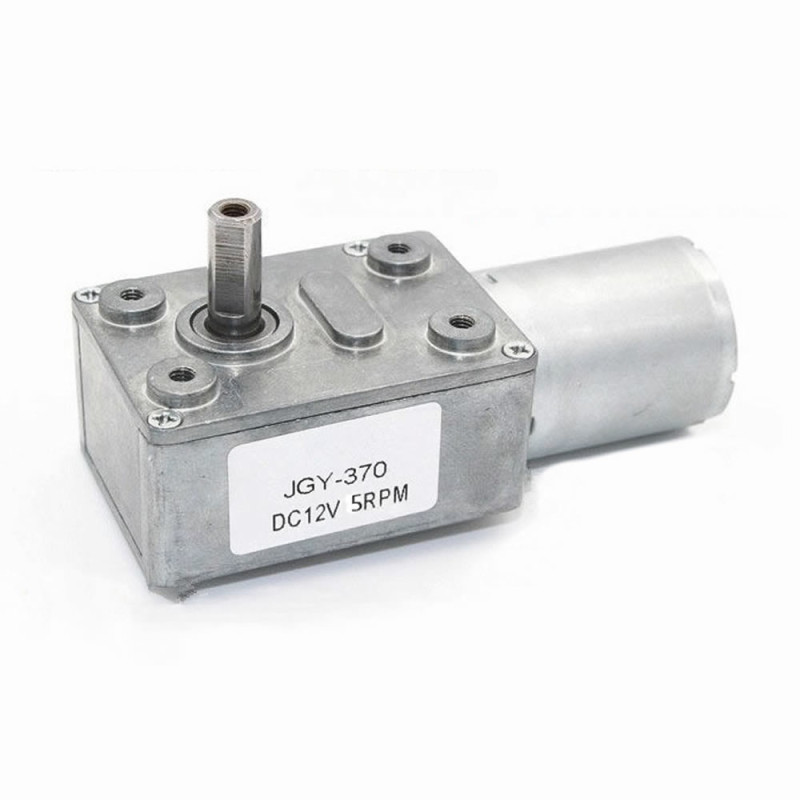

• Model: JGY370 (etiket: JGY-370 DC12V 5RPM)
• Nominal gerilim: 12V (yaklaşık 6V - 18V arasında çalışır; düşük gerilimde hız düşer)
• Hız: 5Rpm (12V, yüksüz; dakikada 5 tur, yük arttıkça yavaşlar)
• Tork: yaklaşık 25kg.cm - 26kg.cm'ye kadar (satıcı değeri)
• Kendinden kilitleme: Var; enerji kesilince yük mili geri çeviremez
• Boşta akım: yaklaşık 60mA (12V)
• Yük akımı: yüke göre yaklaşık 0.5A - 1A (12V)
• Dönüş yönü: İki yönlü; kutuplar ters çevrilince yön değişir
• Motor: 24mm çaplı 370 tipi fırçalı DC motor, 2 adet lehim ucu
• Çıkış mili: 6mm çaplı D kesitli (düz yüz 5.5mm), 14mm boy
• Mil ucu: M3 vida dişli delik (bazı partilerde olmayabilir)

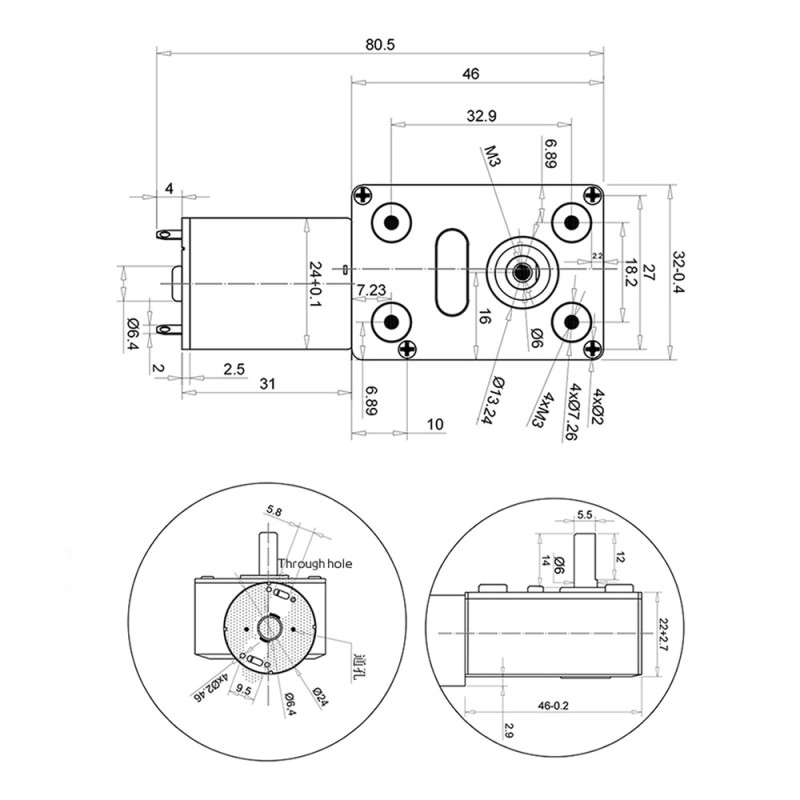

• Montaj: Redüktör ön yüzünde 4 adet M3 vida deliği, 32.9mm x 18.2mm aralık

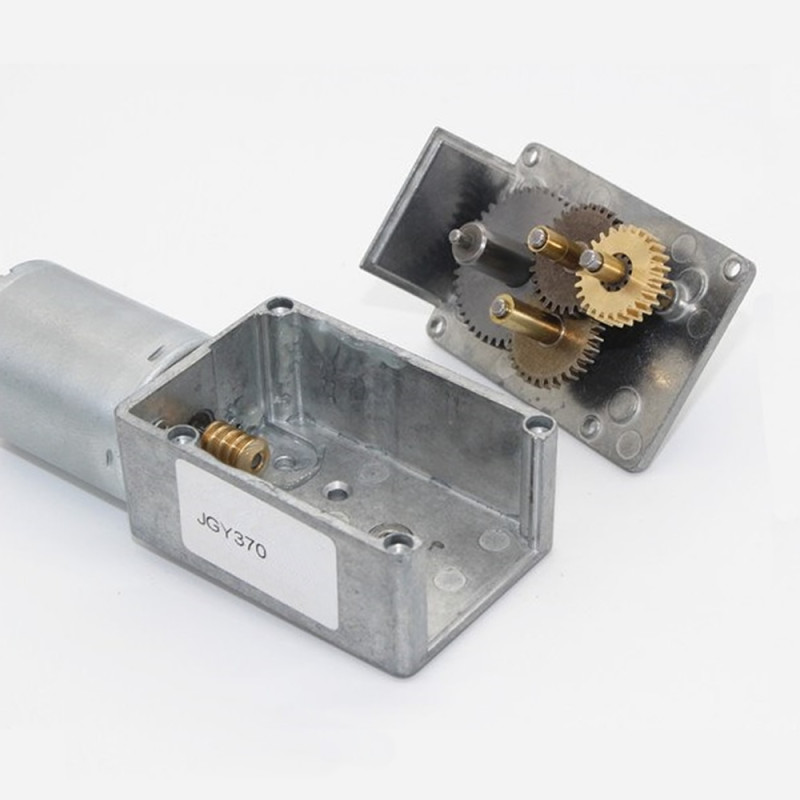

• Redüktör: Metal gövdeli, metal dişli sonsuz vida redüktör
• Enkoder: Yok (enkoderli sürüm: JGY-370B)
• Çalışma sıcaklığı: yaklaşık -20°C - 80°C
• Malzeme ve renk: Metal gövde, gümüş renk

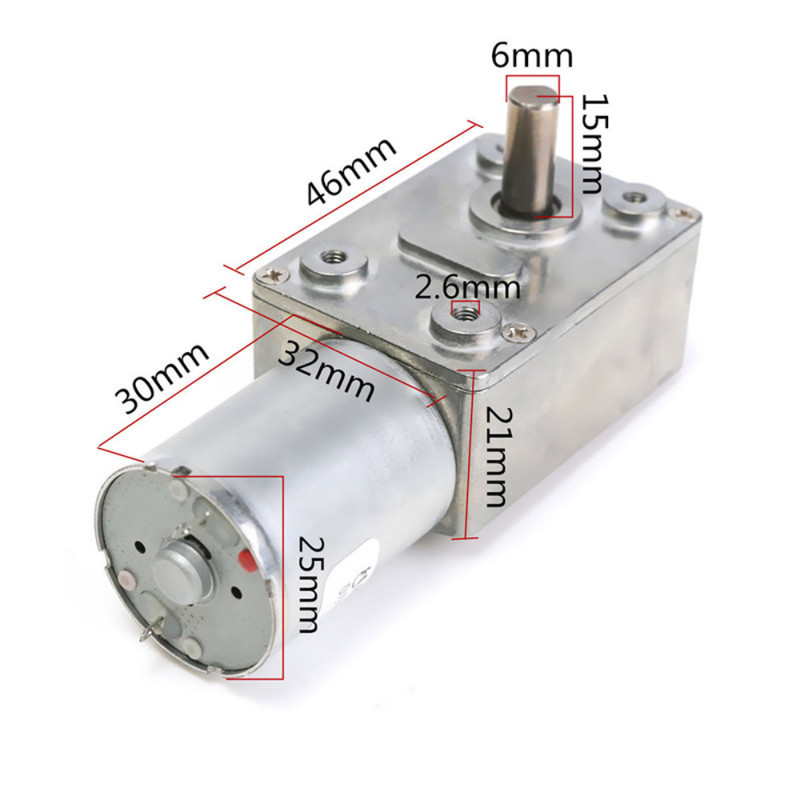

• Ölçüler: Redüktör 46mm x 32mm x 22mm; motor 24mm çap x 31mm; toplam boy 80.5mm
• Ağırlık: yaklaşık 150gr - 165gr

Kullanım bilgileri:

• Motorun iki lehim ucunu bir DC motor sürücüsünün çıkışına bağlayın. Yön değiştirmek için kutupları ters çevirin ya da H köprü sürücü kullanın; hız PWM ile düşürülebilir.
• Redüktörü ön yüzdeki 4 adet M3 delikten braket ya da panele vidalayın. Vidaları redüktörün içine fazla girmeyecek boyda seçin.
• Kasnak, kol ya da kaplini 6mm D mile, sıkma vidası düz yüze gelecek şekilde takın. Mil ucundaki M3 dişli delik varsa parçayı vida ve pulla eksenel olarak da sabitleyin.
• Hız 5Rpm olduğu için bir tam tur yaklaşık 12 saniye sürer. Perde ya da panjur gibi uç konumu olan mekanizmalarda motoru sınır anahtarıyla durdurun.

Kullanım alanları:

•  Motorlu perde ve stor mekanizmaları
•  Panjur ve pencere açma düzenekleri
•  Döner vitrin ve ürün sergileme tablaları
•  Havalandırma damperi ve klape kumandası
•  Motorlu vana açma kapama
•  Kapı kilidi ve mandal mekanizmaları
•  Havlu dispenseri ve kağıt besleme düzenekleri
•  Kahve makinesi ve otomat mekanizmaları
•  Yavaş dönen kamera ve sensör yönlendirme düzenekleri

Dikkat edilmesi gerekenler:

•  Sonsuz vida redüktör kendinden kilitlemelidir. Mili elle ya da yükle zorla çevirmeye çalışmayın; dişliler zarar görür.
•  Mil kilitlenecek kadar zorlanan motor yüksek akım çeker ve ısınır. Uç konumu olan mekanizmalarda sınır anahtarı kullanın, sürücüyü ve beslemeyi kilitlenme akımına göre seçin.
•  18V'un üzerinde çalıştırmayın; yüksek gerilim motor ve redüktör ömrünü kısaltır.
•  Mile M3 vidayla bağlantı yapacaksanız siparişten önce bu özelliği bize sorarak teyit edin; bazı partilerde mil ucunda dişli delik olmayabilir.
•  Bu motorda enkoder yoktur, konum ya da tur sayısı okunamaz. Konum geri bildirimi gerekiyorsa enkoderli JGY-370B sürümünü seçin.
•  Motor kontrol kartının pininden doğrudan sürülmez; motor sürücü kartı ya da transistörlü sürücü kullanın.

Paket içeriği:

•  1 Adet JGY370 5Rpm 12V Sonsuz Vida Redüktörlü DC Motor
•  1 Adet sonsuz vida redüktör ( Birleştirilmiş )
•  Not: Motor braketi, kaplin, motor sürücü ve güç kaynağı pakete dahil değildir.
