MAX7219 4lü Dot Matrix Modül



MAX7219 4 Adet 8x8 64 Nokta Led Matrix Modül

Dot Matrix 5V Ortak Katot Led Ekran Saat Seri Haberleşme Dijital Gösterge Display Alarm Rakam Zaman Grafik Panel Sıramatik

VCC GND ters bağlanırsa ürün bozulabili



     MAX7219 entegresi ile 4 adet 8x8 kırmızı dot matrix (Nokta led) ekranın sürücü modüldür. 4 Adet 8x8 toplam 64 dotu kontrol ederek çeşitli gösterge ekranı olarak kullanabilirsiniz. Harf rakam yada şekiller oluşturabilirsiniz. Bir mcu ile max7219 sürülür. Max7219 da ekrana ilgili datayı aktarır. Besleme ve 3 kontrol pini ile kullanılmaktadır.

     Aruino ve diğer mcu kitleri ile birlikte kolayca projenize entegre edip çıkış/gösterge birimi olarak kullanabilirsiniz. Besleme ve 3 io pini ile kontrol edilebilir. Saat, zaman, sıra, miktar şekil ve benzeri uygulamalarda yaygın olarak kullanılmaktadır. Birden fazla ekran biribirne bağlanarak ekran kapasitesi artırılabilir.



Özellikler:

  • MAX7219 sürücü entegresi
  • 4 Adet 8x8 ortak katod kırmızı dot matrix
  • Matrix Led modüller karttan çıkarılabilir.
  • Çalışma voltajı: DC 3.3V / 5V
  • 4 Ader 8x8 ortak katod kırmızı dot matrix
  • Led Rengi: Kırmızı
  • 1 den fazla modül birbirine bağlanabilir.
  • Kolay bağlantı kurulumu
  • 5 pin ile kontrol sağlanabilmektedir.
  • Titreşimsiz ekran gösterimi
  • Çalışma sıcaklığı:  -10C  / 85C
  • 2 Adet 5 Pin erkek header bağlantı soketi 2.54mm
  • Montaj için köşelerde 4 adet delik.
  • Boyutlar : 32mm x 130mm
  • Ağırlık: 50gr





Pin Bağlantıları:

  • VCC:  5V
  • GND: GND
  • DIN: Data ucu
  • CS: Seçim pini
  • CLK: Clock pini



Kablolama Talimatları:

  • 1 den fazla modül birbirine bağlanabilir.
  • Sol pinler giriş pinleridir. Sağ pinler sonraki  modül için çıkış pinleridir.

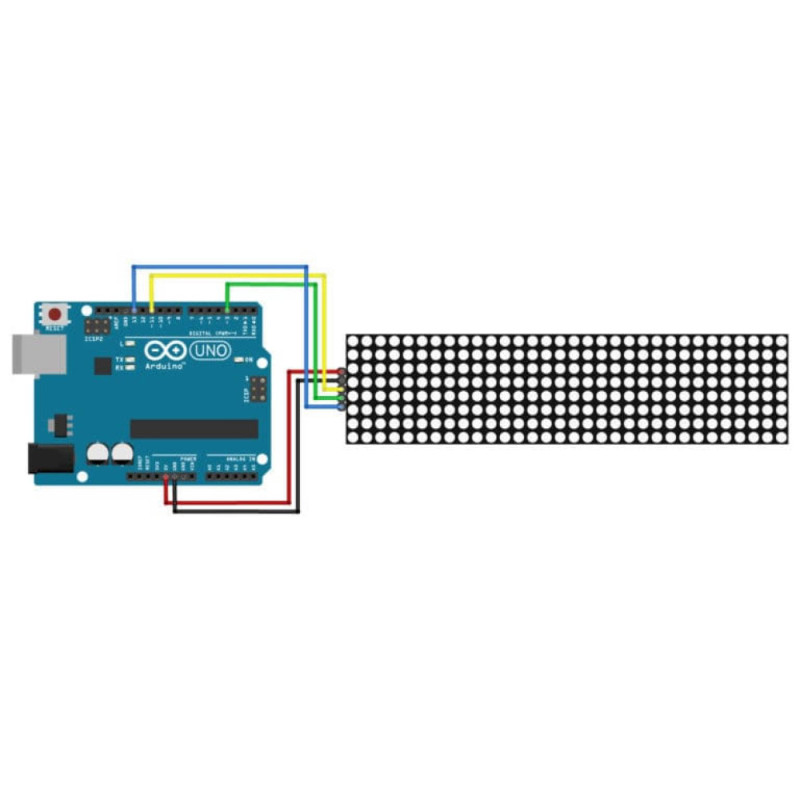

  • Bir kit yada arduino üzerinden giriş pinlerine gereken bağlantı yapılması gerekmektedir. 8 Numaralı resimde arduino bağlantısı gösterilmektedir.



Paket İçeriği:

  •    1 Adet MAX7219 4 lü dot matrix modül
  •    1 Adet Dişi Dişi 5 pin dupont kablo
  •    1 Adet 4 pin erkek header soket



.
