630,00TL
525,00TL + KDV
10 adet ve üzeri 535,50TL
Aynı üründen 10 adet ve üzeri alımda birim fiyat %15 iner.
  • Stok Durumu: Stok Var
  • Marka: OEM
  • Model: 12864B V2 Glcd Mavi
  • SKU: RBZ.100.447



2.9 Inch 12864B V2.0 Mavi Glcd Modül

Spi 5V 128x64 Pixel Grafik Lcd Display Ekran Elektronik Devre Gösterge Menü Resim Yazı COG LCM



Bazı partilerde arkasında pot olmayan versiyonlu lcd gelebilmektedir. Bu tip ürünlerde kontrastı 2 farklı şekidle ayarlayabilirsiniz. Lcdye ilgili pin üzerinden harici pot bağlayarak parlaklığı ayarlayabilirsiniz. Veya yazılımsal olarak da kontrastı kontrol edebilirsiniz. Bunun için kullanacağınız kod parçası aşağıdaki gibidir.

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* clock=/ 18, / data=/ 23, / CS=/ U8X8_PIN_NONE, / reset=*/ U8X8_PIN_NONE);

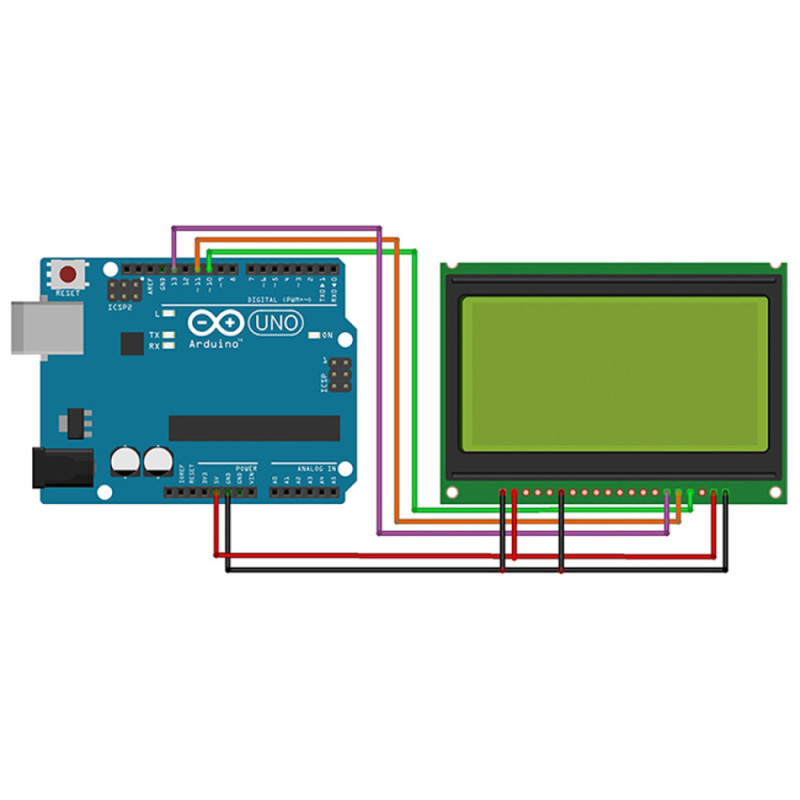

     12864b mavi grafik lcd modül. 2.9 inch 128 sütun 64 satır çözünülürlükte lcd ekrandır. ST7920 sürücü entegresine sahiptir. Ürün paralel port üzerinden çalıştırılabilir. Ayrıca Spi portu üzerinden de çok az pin kullanılarak seri haberleşme ile sürülebilir. Arduino vb pek çok sistem tarafından spi porttan kolayca kullanılabilmesi ile öne çıkmaktadır.

     Karakter lcdlerden farklı olarak istenilen boyutlarda yazı ve grafik oluşturulabilir. 8192 Adet nokta istenilen şekilde aktif pasif yapılarak çok güzeli görüntüler, menü ve yazılar oluşturabilme imkanı verir.

     Mavi taban üzerine beyaz renktedir. Küçük yapısı ile devrelerde az yer kaplar. Geniş sıcaklık aralığında çalışabilir. Düşük güç harcamasına sahiptir. DC  5V besleme ile çalışabilir.



Özellikler:

  • Model 12864B V2
  • Çalışma voltajı: DC 5V
  • Haberleşme: SPI / Parallel
  • Sürücü: ST7920
  • Sütün sayısı: 128
  • Satır sayısı: 64
  • Lcd rengi. Mavi
  • Yazı rengi: Beyaz
  • Geniş görüş açısı
  • Yüksek kontrast
  • Çalışma sıcaklığı: -20C / +70C
  • Boyutlar:  70mm x 93mm
  • Ağırlık:  70gr



Pin Açıklaması:

  • GND: Toprak
  • VCC: DC  5V
  • VO: LCD Kontrast
  • RS: Register Seçim pini
  • R/W: Write/ Read seçimi
  • E: Enable Sinyali
  • D0-7: Data Hattı
  • PSB: İletişim tür seçimi (0 spi haberleşme, 1 8 bit paralel  haberleşme )
  • NC: Boş
  • RST: Reset
  • Vout: LCD Voltaj çıkışı (Vout < 7V)
  • BLA: Arka Işık Anot +
  • BLK: Arka Işık Katot



Paket içeriği:

  • 1 Adet 12864B V2.0 Mavi Grafik Lcd Modül



Kod Desteği:     electropeak.com/learn/interfacing-128x64-graphical-lcd-display-with-arduino

.
