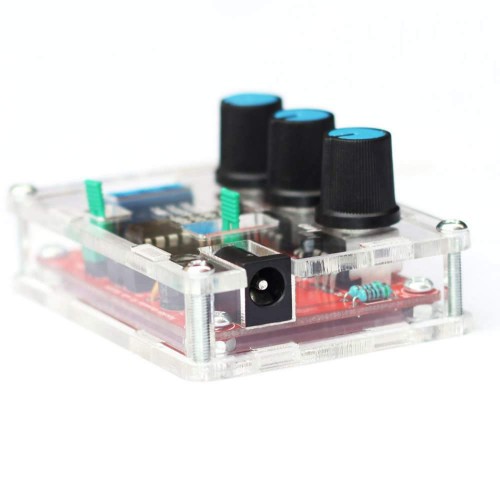

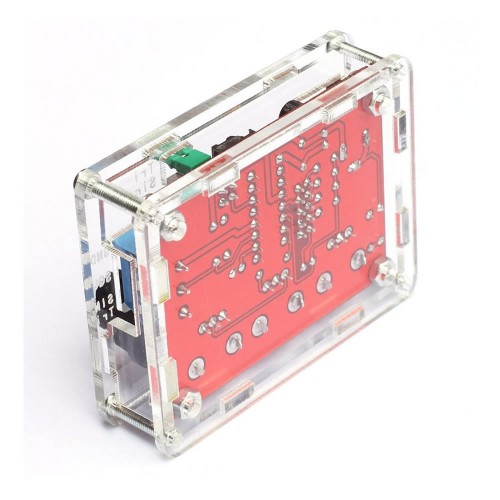

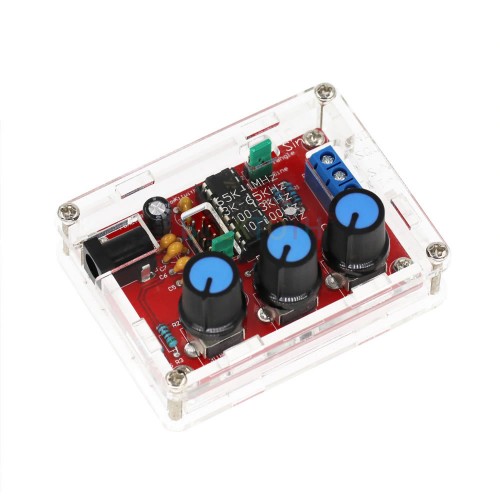

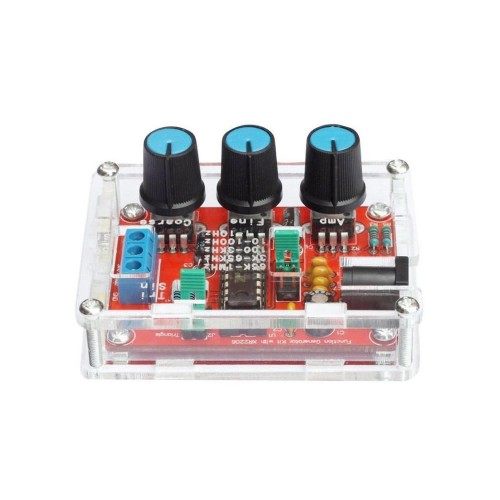

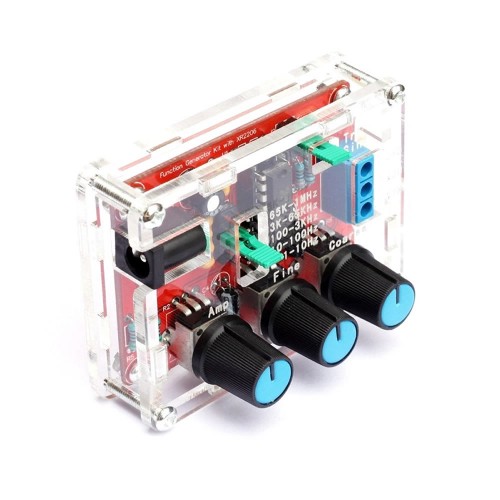

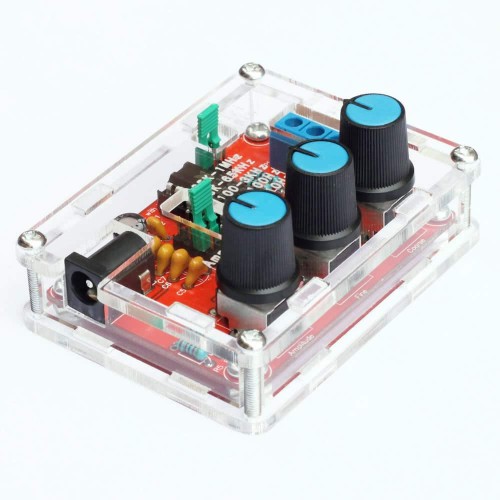

XR2206 Sinyal Jeneratör DIY Kit
Demonte 1Hz -1MHz Kare Üçgen Sinüs Dalga Sinyal Jeneratörü
Hatalı montaj sonucunda ürün zarar görebilir. Montaj hataları müşteri sorumluluğundadır

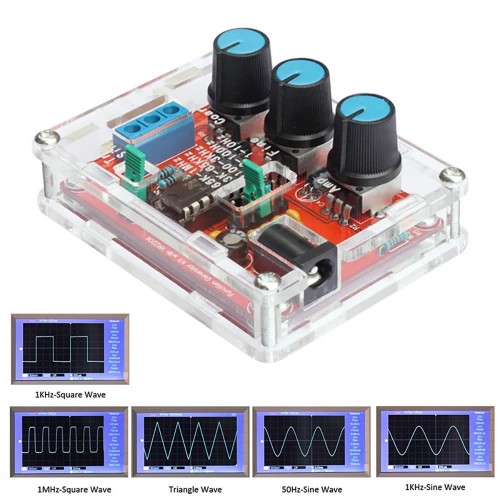

Demonte sinyal jeneratör modülü. Sinüs, üçgen ve kare dalga sinyal üretir. 1Hz 1Mhz frekans aralığında ayarlanabilir sinyal üretebilir. Sinyal genliğide ayarlanabilir.
Demonte olarak yollanmaktadır. Malzemeler pcb üzerine lehimlenerek devre çalışır hale gelmektedir. Pcb üzerindeki parça numaraları ve yönlerini gösteren çizimlere göre montajı yapmanız gerekmektedir. Elektronik malzemeler hakkında bilginiz yok ise tecrübeli birisinden yarıdm almanız uygun olacaktır. Hatalı malzeme lehimlenmesi sonucunda ürün zarar görebilir.
Cİhaz besleme voltajı DC 9V - 12V arasında olabilir. 9V pil ile çalıştırabilirsiniz. Pil paketten çıkmaz. harici güç veya 9V pil kullabilirsiniz. (Dahil Değildir.) Kolay taşıma için küçük boyuta sahiptir.
Teknik Özellikleri:
- Entegre XR2206
- Çalışma voltajı DC 9V-12V
- Kare dalga çıkış sinyal desteği
- Üçgen dalga çıkış sinyal desteği
- Sinüs dalga çıkış sinyal desteği
- Empedans: 600 Ohm + 10%
- Frekans aralığı: 1Hz - 1MHz
- Sinüs Dalgası
- Genlik: 9V DC girişte 0 - 3V
- Bozulma: 1% 'den az (1 khz'de)
- Düzlük: + 0.05db 1Hz - 100kHz
- Kare Dalga
- Genlik: 9V DC girişte 8V (yüksüz)
- Yükselme süresi: 50ns'den az (1 khz'de)
- Sonbahar zamanı: 30ns'den az (1 khz'de)
- Simetri: 5% 'den az (1 khz'de)
- Üçgen Dalga
- Genlik: 9V DC girişte 0 - 3V
- Doğrusallık: 1% 'den az (100 khz'ye kadar) 10mA
Paket İçeriği:
- 1 Adet XR2206 Sinyal Jeneratör Kit ( Demonte )
- 1 Adet pleksi kutu parçaları ( üzerindeki etiketleri sökmeniz gerekir.)
Not: Paketten pil çıkmaz.
| Kod | Tip | Değer | Açıklama |
| R1 | Direnç | 1K | Yönü yok |
| R2 | Ayarlanabilir Direnç | B503=50K | Pcb çizimlerine göre takılmalı |
| R3, R5,R6 | Direnç | 5.1K | Yönü yok |
| R4 | Direnç | 330 | Yönü yok |
| R7 | Ayarlanabilir Direnç | B503=50K | Pcb çizimlerine göre takılmalı |
| R8 | Ayarlanabilir Direnç | B104=100K | Pcb çizimlerine göre takılmalı |
| C1, | Elektrolitik Kapasitör | 100UF | Kısa Pozitif – Uzun Negatif |
| C2 | Yönsüz Kapasitör | 104 | Yönü yok |
| C3,C4 | Elektrolitik Kapasitör | 10UF | Kısa Pozitif – Uzun Negatif |
| C5 | Yönsüz Kapasitör | 105 | Yönü yok |
| C6 | Yönsüz Kapasitör | 473 | Yönü yok |
| C7 | Yönsüz Kapasitör | 222 | Yönü yok |
| C8 | Yönsüz Kapasitör | 101 | Yönü yok |
| U1 | Entegre | XR2206 | Pcb çizimlerine göre takılmalı |
| JK1 | DC Power Soket | Pcb çizimlerine göre takılmalı | |
| J1 | 2 Pin Jumper | XM2.54 | Yönü yok |
| J2 | 2 Pin Jumper | XM2.54 | Yönü yok |
| P1 | Klemens | Pcb çizimlerine göre takılmalı | |
| J3 | 2 x 5 Pin Jumper |
The welding installation considerations, follow these steps:
1. The components are welding the front board, from low to high principles, namely the first low welding components, such as, capacitor, resistor, diode, etc.
2.Welding IC socket, terminal blocks, finally power socket, adjustable potentiometer.
3.The back with a diagonal cutting pliers to cut short the pins as far as possible
Debugging steps:
1After completion of welding on IC, XR2206, pay attention to the direction of IC, insert the might damage the chip!
2. check the IC whether against, such as anti please timely correction.
3. Insert the power supply, power supply for 5.5 * 2.1 port, inside outside is negative polarity. For 9-12 v power supply voltage. The waveform may not be stable for more than 12v
Using the step
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 can only insert one of)
2. J2 jumper cap plug in, SIN/TRI blue terminals output triangular wave (note J1, J2 can only insert one of)
3. SQU blue terminals output pulse
4. AMP : Sine wave, triangle wave amplitude adjustment
5. FINE : Frequency fine adjustment
6. Coarse : Frequency of coarse adjustment
6Schematic diagram of Function Generator
