Metal Su Seviye Sensörü 150mm

Metal Sıvı Su Seviye Sensörü 150mm

Paslanmaz Çelik Şamandıra Mekanik Anahtar Kazan Kap Depo Tank Havuz Akvaryum Pompa Hidroponik 10W NC

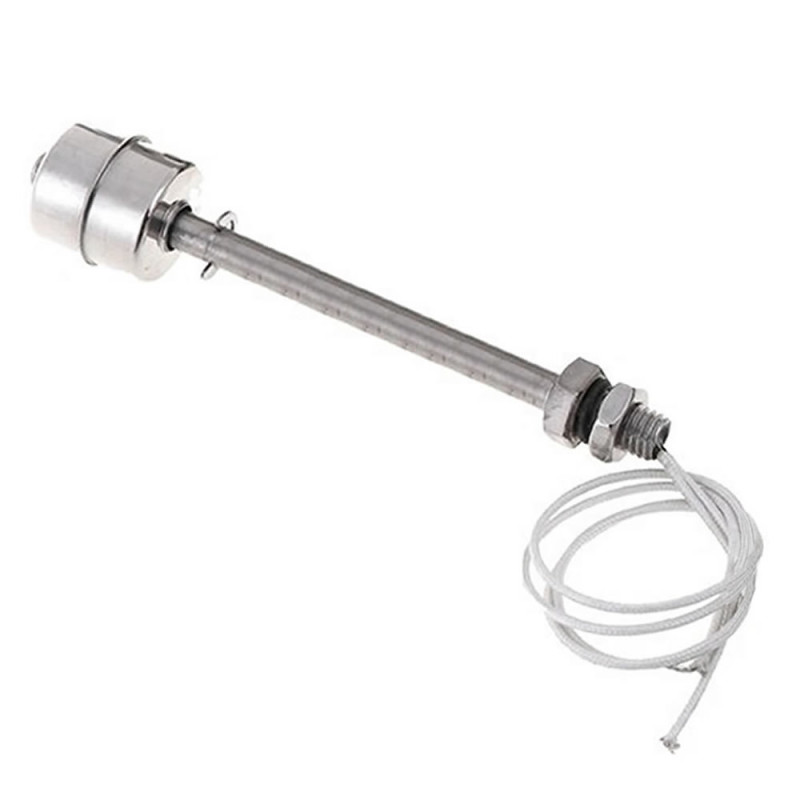

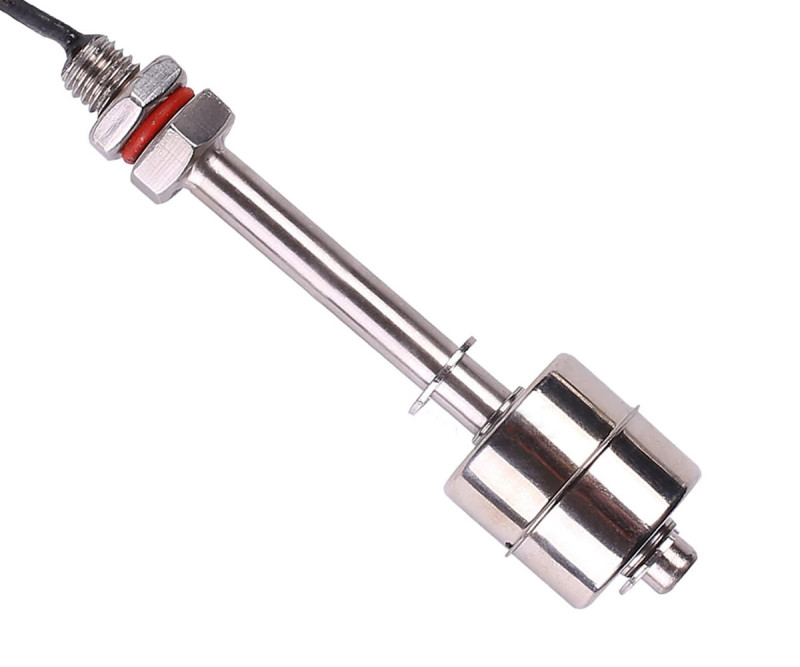

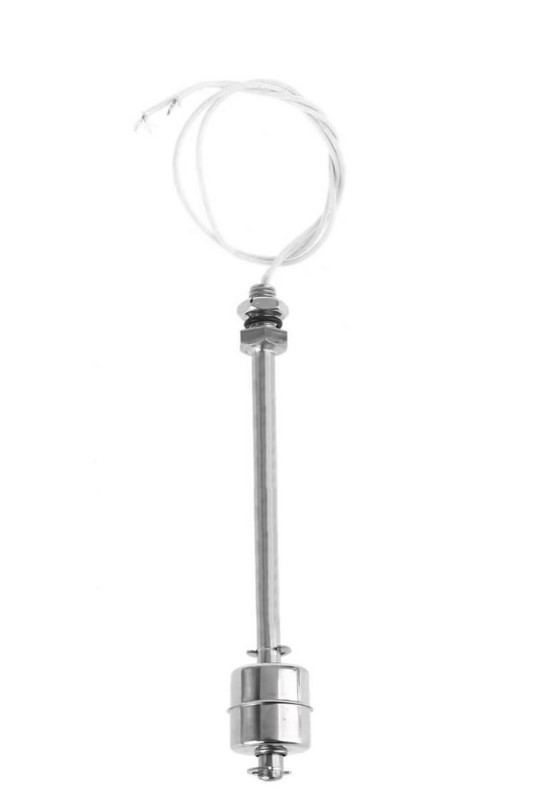

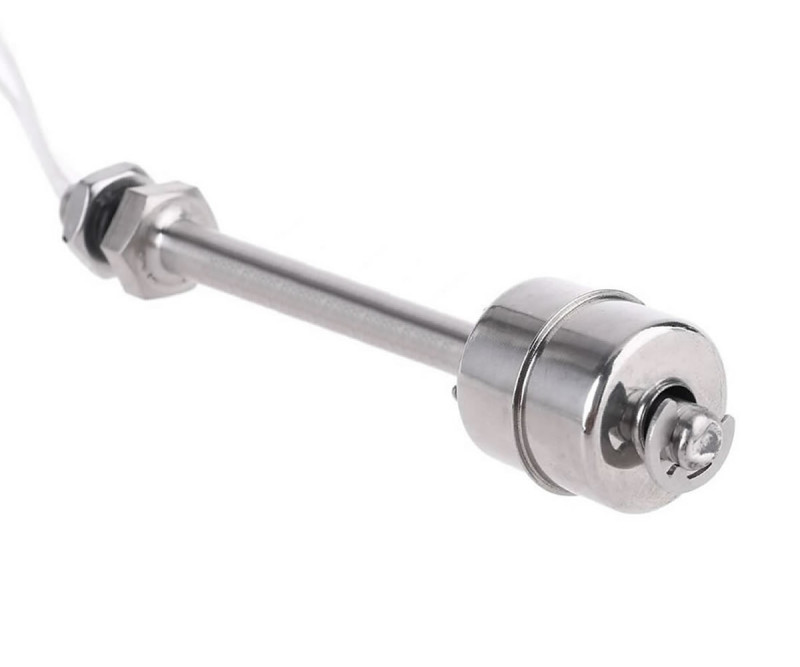

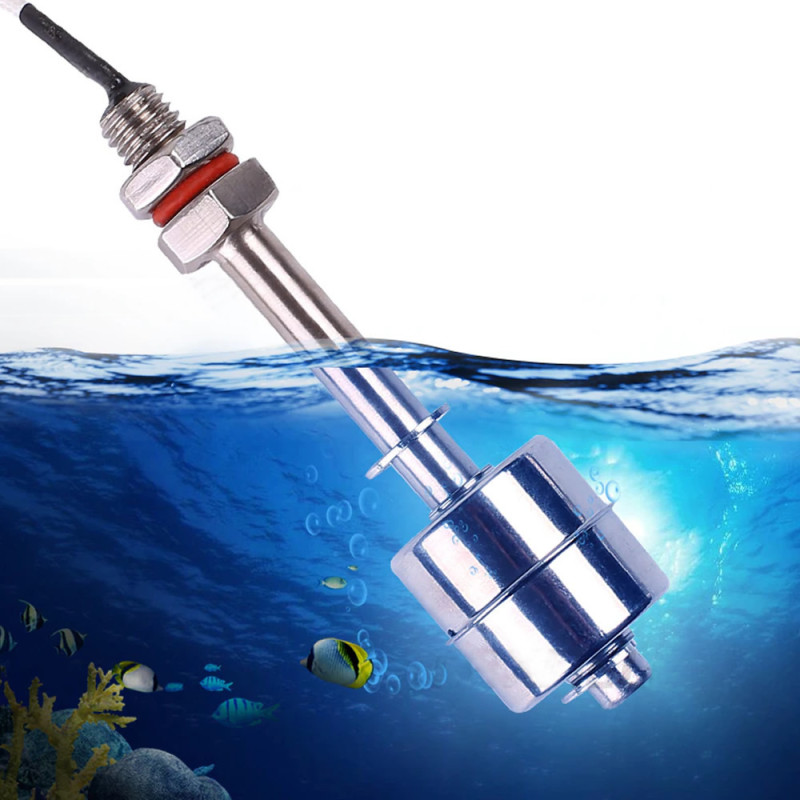

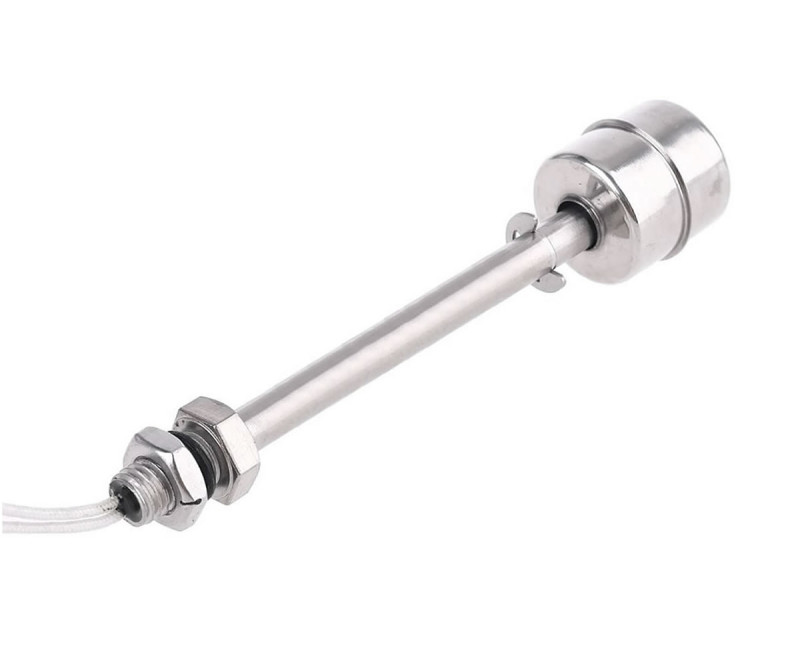

     Metal Su Seviye Sensörü 150mm, paslanmaz çelik gövdeli ve paslanmaz çelik şamandıralı, dikey montajlı bir sıvı seviye sensörüdür. 150mm uzun gövdesi sayesinde şamandıra tank yüzeyinden daha derinde çalışır; M10 dişli gövde tank ya da depo yüzeyindeki 10mm delikten geçirilip somunlarla sabitlenir. Sıvı seviyesi yükselip alçaldıkça mıknatıslı şamandıra gövde üzerinde hareket eder ve gövde içindeki reed röleyi tetikler; sensör kuru kontak şeklinde, 2 kablolu çıkış verir.

     Anahtar NO NC Durumu: Ürün NC olarak size ulaşacaktır. Ancak ürünün şamandırasının yönünü değiştirirseniz NO olarak kullanabilirsiniz. Anahtarlama gücü en çok 10W SPST, anahtarlama gerilimi en çok 100V DC, anahtarlama akımı en çok 0.5A'dir. Bu değerler bir pompa, gösterge ya da alarmı doğrudan sürmek için değil, düşük gerilimli bir röle bobinini ya da kontrol kartı girişini tetiklemek içindir.

     Bu ürün sıvı seviyesini algılamak için kullanılan sensördür. Direk olarak bu ürün üzerinden yüksek akım akıtarak motor pompa süremezsiniz. Araya bir röle kontaktör benzeri malzeme eklenmesi şarttır. Sensör kısa devre oldu ise ürün yüksek akım sebebiyle bozulmuş anlamına gelir. Tamir edilemez. Hafif, basit çalışma prensibi ile yüksek güvenilirdir; akvaryum, hidroponik sistemler, tuzlu su tankları, çamaşır ve bulaşık makinesi, filtrasyon sistemleri gibi uygulamalarda depoların dolduğunu ya da boşaldığını algılar.

Öne çıkan özellikler:

     150mm uzun gövde: Şamandıra 150mm gövdenin uç kısmında çalışır; anahtarlama noktası montaj yüzeyinden 150mm'den biraz daha yakındır. Tank tavanına takıldığında seviye tavandan aşağıda, tabanına takıldığında tabandan yukarıda algılanır; kısa gövdeli metal sensörlere göre daha derin noktaya ulaşır.

     Paslanmaz çelik gövde ve şamandıra: Gövde ve şamandıra 304 paslanmaz çeliktir; su, tuzlu su ve sıcak suda plastik şamandıralı sensörlere göre daha dayanıklıdır.

     NO / NC seçilebilir: Ürün NC gönderilir; gövde ucundaki tutucu klips çıkarılıp şamandıra ters takılınca NO olarak çalışır. Aynı sensör hem boşalma hem dolma algısı için kullanılabilir.

     Dikey M10 montaj: M10 dişli gövde tank tabanına ya da tavanına açılan 10mm delikten geçirilir, conta ve somunlarla sızdırmaz şekilde sabitlenir.

     Kuru kontak çıkış: Reed röle gerilim gerektirmeyen kuru kontak verir; düşük gerilimli (ör. 12V ya da 24V DC) röle bobinine ya da kontrol kartının dijital girişine doğrudan bağlanır.

Özellikler:

• Ürün tipi: Metal sıvı seviye sensörü, dikey tip 150mm
• Model: Metal Su Seviye Sensörü 150mm
• Çalışma prensibi: Mıknatıslı şamandıra gövde içindeki reed röleyi tetikler
• Çıkış: Kuru kontak, SPST, 2 kablolu
• Kontak durumu: NC olarak gönderilir; şamandıra ters çevrilince NO
• Anahtarlama gücü en çok: 10W SPST
• Anahtarlama gerilimi en çok: 100V DC
• Anahtarlama akımı en çok: 0.5A (Yüksek akımda ürün bozulur.)
• Montaj şekli: Dikey (tank tabanına ya da tavanına)
• Bağlantı: Metrik 10 (M10) dişli gövde, somun ve conta ile
• Çalışma sıcaklığı: -30°C ile +125°C
• Malzeme: 304 paslanmaz çelik gövde ve şamandıra
• Renk: Gümüş
• Montaj deliği: 10mm
• Kablo uzunluğu: yaklaşık 30cm

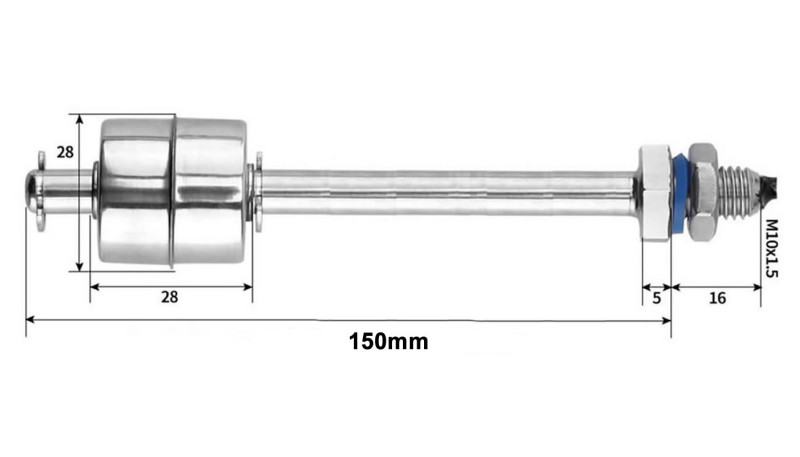

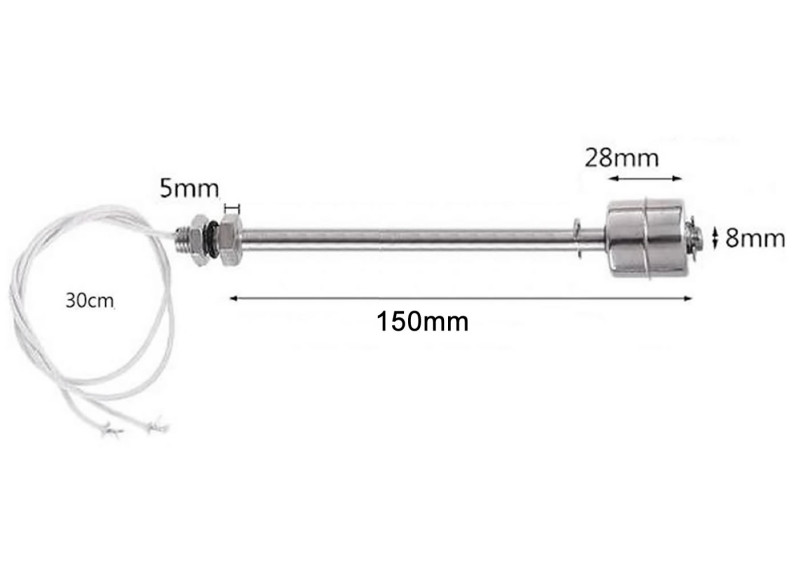

• Gövde uzunluğu: 150mm
• Şamandıra çapı: yaklaşık 28mm
• Boyutlar: 15cm x 2.8cm
• Ağırlık: 50gr

Kullanım bilgileri:

• Gövdeyi tank yüzeyindeki 10mm delikten geçirin; contayı tank yüzeyine dayanacak şekilde yerleştirip somunları sıkın. Gövde dikey durmalı, şamandıra serbestçe aşağı yukarı hareket etmelidir.
• Algılanacak seviyeyi montaj yüzeyine göre hesaplayın: şamandıra 150mm gövdenin uç kısmında konum değiştirir; kesin anahtarlama noktasını montajdan önce cetvelle ölçün. Daha yakın seviye için kısa gövdeli sensör seçin.
• Kontak NC gelir. NO gerekiyorsa gövde ucundaki tutucu klipsi çıkarın, şamandırayı ters çevirip yeniden takın ve tutucuyu yerine geçirin.
• Pompa ya da valfi sürmek için sensörü düşük gerilimli bir rölenin bobin devresine bağlayın; pompa, röle ya da kontaktör kontağı üzerinden beslenir. Kontrol kartına bağlarken bir kabloyu GND'ye, diğerini pull-up dirençli dijital girişe bağlayın.

Kullanım alanları:

•  Su deposu ve tank seviye kontrolü
•  Akvaryum su seviyesi takibi
•  Hidroponik sistemler
•  Tuzlu su tankları
•  Kazan ve sıcak su depoları
•  Havuz ve süs havuzu seviye kontrolü
•  Pompa kontrolü ve kuru çalışma koruması
•  Filtrasyon sistemleri
•  Çamaşır ve bulaşık makinesi
•  Sera sulama deposu
•  Taşma ve boşalma alarmı

Dikkat edilmesi gerekenler:

•  Direk olarak bu ürün üzerinden yüksek akım akıtarak motor pompa süremezsiniz. Araya bir röle kontaktör benzeri malzeme eklenmesi şarttır. Sensör kısa devre oldu ise ürün yüksek akım sebebiyle bozulmuş anlamına gelir. Tamir edilemez.
•  10W, 100V DC ve 0.5A sınırlarını aşmayın; 230V şebeke gerilimini ve 230V kontaktör bobinini sensör üzerinden anahtarlamayın. Röle bobini gibi bir yükü sürerken bobine ters diyot bağlayın; anahtarlama kıvılcımı reed kontağı yıpratır.
•  Bu sensör dikey montaj içindir; yan duvara yatay takılırsa şamandıra hareket etmez. Yan duvar montajı için yatay tip seviye sensörü kullanın.
•  Uzun gövde, sıvı dalgalanmasında ve tank içi akıntıda yana yüklenir; gövdenin bir yere çarpmayacağı, şamandıranın tank duvarına ve borulara değmeyeceği bir yere monte edin.
•  Şamandıranın hareketini engelleyen kireç, tortu ve yosunu düzenli temizleyin; sıkışan şamandıra yanlış seviye bildirir.

Paket içeriği:

•  1 Adet Metal Su Seviye Sensörü 150mm
•  2 Adet somun ve 1 Adet conta ( Birleştirilmiş )
•  Not: Röle, kontaktör ve pompa pakete dahil değildir.
