Metal Su Seviye Sensörü 65mm

Metal Sıvı Su Seviye Sensörü 65mm

Paslanmaz Çelik Şamandıra Mekanik Anahtar Kazan Kap Depo Tank Havuz Akvaryum Pompa Hidroponik 10W

     Metal Su Seviye Sensörü 65mm, paslanmaz çelik gövdeli ve paslanmaz çelik şamandıralı, dikey montajlı bir sıvı seviye sensörüdür. 65mm gövde uzunluğundadır; M10 dişli gövdesi tank ya da depo yüzeyindeki 10mm delikten geçirilip somunlarla sabitlenir. Sıvı seviyesi yükselip alçaldıkça mıknatıslı şamandıra gövde üzerinde hareket eder ve gövde içindeki reed röleyi tetikler; sensör kuru kontak şeklinde, 2 kablolu çıkış verir.

     Ürün NC olarak size ulaşacaktır. Ancak ürünün şamandırasının yönünü değiştirirseniz NO olarak kullanabilirsiniz. Anahtarlama gücü en çok 10W, anahtarlama gerilimi en çok 100V DC, anahtarlama akımı en çok 0.5A'dir (anlık 1A). Bu değerler bir pompa, gösterge ya da alarmı doğrudan sürmek için değil, düşük gerilimli bir röle bobinini ya da kontrol kartı girişini tetiklemek içindir.

     Bu ürün sıvı seviyesini algılamak için kullanılan sensördür. Direk olarak bu ürün üzerinden yüksek akım akıtarak motor pompa süremezsiniz. Araya bir röle kontaktör benzeri malzeme eklenmesi şarttır. Sensör kısa devre oldu ise ürün yüksek akım sebebiyle bozulmuş anlamına gelir. Tamir edilemez. Hafif, basit çalışma prensibi ile yüksek güvenilirdir; akvaryum, hidroponik sistemler, tuzlu su tankları, çamaşır ve bulaşık makinesi, filtrasyon sistemleri gibi uygulamalarda depoların dolduğunu ya da boşaldığını algılar.

Öne çıkan özellikler:

     Paslanmaz çelik gövde ve şamandıra: Gövde ve şamandıra 304 paslanmaz çeliktir; su, tuzlu su ve sıcak suda plastik şamandıralı sensörlere göre daha dayanıklıdır.

     NO / NC seçilebilir: Ürün NC gönderilir; gövde ucundaki tutucu klips çıkarılıp şamandıra ters takılınca NO olarak çalışır. Aynı sensör hem boşalma hem dolma algısı için kullanılabilir.

     Dikey M10 montaj: M10 dişli gövde tank tabanına ya da tavanına açılan 10mm delikten geçirilir, conta ve somunlarla sızdırmaz şekilde sabitlenir.

     Kuru kontak çıkış: Reed röle gerilim gerektirmeyen kuru kontak verir; düşük gerilimli (ör. 12V ya da 24V DC) röle bobinine ya da kontrol kartının dijital girişine doğrudan bağlanır.

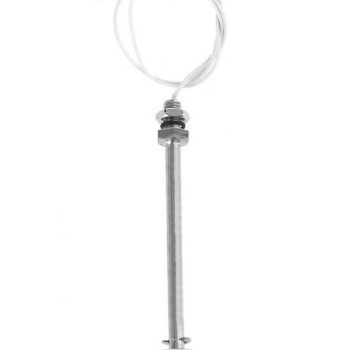

     65mm orta boy gövde: Şamandıra 65mm gövde üzerinde çalışır; 45mm kısa gövdeli sensöre göre seviyeyi montaj yüzeyinden daha uzakta, 150mm uzun gövdeli sensöre göre daha yakında algılar. Orta derinlikteki tank ve depolar için uygundur.

Özellikler:

• Ürün tipi: Paslanmaz çelik şamandıralı sıvı seviye sensörü, dikey tip
• Model: Metal Su Seviye Sensörü 65mm
• Çalışma prensibi: Mıknatıslı şamandıra gövde içindeki reed röleyi tetikler
• Çıkış: Kuru kontak, SPST, 2 kablolu
• Kontak durumu: NC olarak gönderilir; şamandıra ters çevrilince NO
• Anahtarlama gücü en çok: 10W
• Anahtarlama gerilimi en çok: 100V DC
• Anahtarlama akımı en çok: 0.5A (anlık 1A); yüksek akımda ürün bozulur
• Montaj şekli: Dikey (tank tabanına ya da tavanına)
• Bağlantı: M10 dişli gövde, somun ve conta ile
• Kablo: Beyaz örgülü silikon kablo
• Çalışma sıcaklığı: -30°C ile +125°C
• Malzeme: 304 paslanmaz çelik gövde ve şamandıra
• Renk: Gümüş
• Montaj deliği: 10mm
• Kablo uzunluğu: yaklaşık 30cm
• Gövde uzunluğu: 65mm
• Ölçüler: 80mm x 28mm
• Ağırlık: 40gr

Kullanım bilgileri:

• Gövdeyi tank yüzeyindeki 10mm delikten geçirin; contayı tank yüzeyine dayanacak şekilde yerleştirip somunları sıkın. Gövde dikey durmalı, şamandıra serbestçe aşağı yukarı hareket etmelidir.
• Kontak NC gelir. NO gerekiyorsa gövde ucundaki tutucu klipsi çıkarın, şamandırayı ters çevirip yeniden takın ve tutucuyu yerine geçirin.
• Pompa ya da valfi sürmek için sensörü düşük gerilimli bir rölenin bobin devresine bağlayın; pompa, röle ya da kontaktör kontağı üzerinden beslenir. Kontrol kartına bağlarken bir kabloyu GND'ye, diğerini pull-up dirençli dijital girişe bağlayın.

Kullanım alanları:

•  Su deposu ve tank seviye kontrolü
•  Akvaryum su seviyesi takibi
•  Hidroponik sistemler
•  Tuzlu su tankları
•  Kazan ve sıcak su depoları
•  Havuz ve süs havuzu seviye kontrolü
•  Pompa kontrolü ve kuru çalışma koruması
•  Filtrasyon sistemleri
•  Çamaşır ve bulaşık makinesi
•  Sera sulama deposu
•  Taşma ve boşalma alarmı

Dikkat edilmesi gerekenler:

•  Direk olarak bu ürün üzerinden yüksek akım akıtarak motor pompa süremezsiniz. Araya bir röle kontaktör benzeri malzeme eklenmesi şarttır. Sensör kısa devre oldu ise ürün yüksek akım sebebiyle bozulmuş anlamına gelir. Tamir edilemez.
•  10W, 100V DC ve 0.5A sınırlarını aşmayın; 230V şebeke gerilimini ve 230V kontaktör bobinini sensör üzerinden anahtarlamayın. Röle bobini gibi bir yükü sürerken bobine ters diyot bağlayın; anahtarlama kıvılcımı reed kontağı yıpratır.
•  Bu sensör dikey montaj içindir; yan duvara yatay takılırsa şamandıra hareket etmez. Yan duvar montajı için yatay tip seviye sensörü kullanın.
•  Şamandıranın hareketini engelleyen kireç, tortu ve yosunu düzenli temizleyin; sıkışan şamandıra yanlış seviye bildirir.

Paket içeriği:

•  1 Adet Metal Su Seviye Sensörü 65mm
•  Somun ve conta ( Birleştirilmiş )
•  Not: Röle, kontaktör ve pompa pakete dahil değildir.
