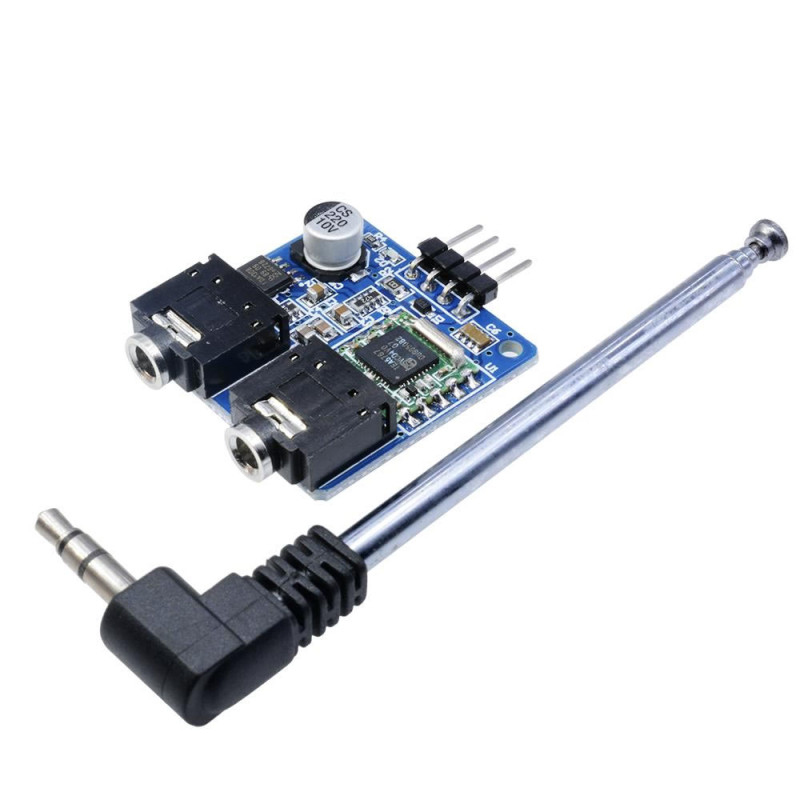

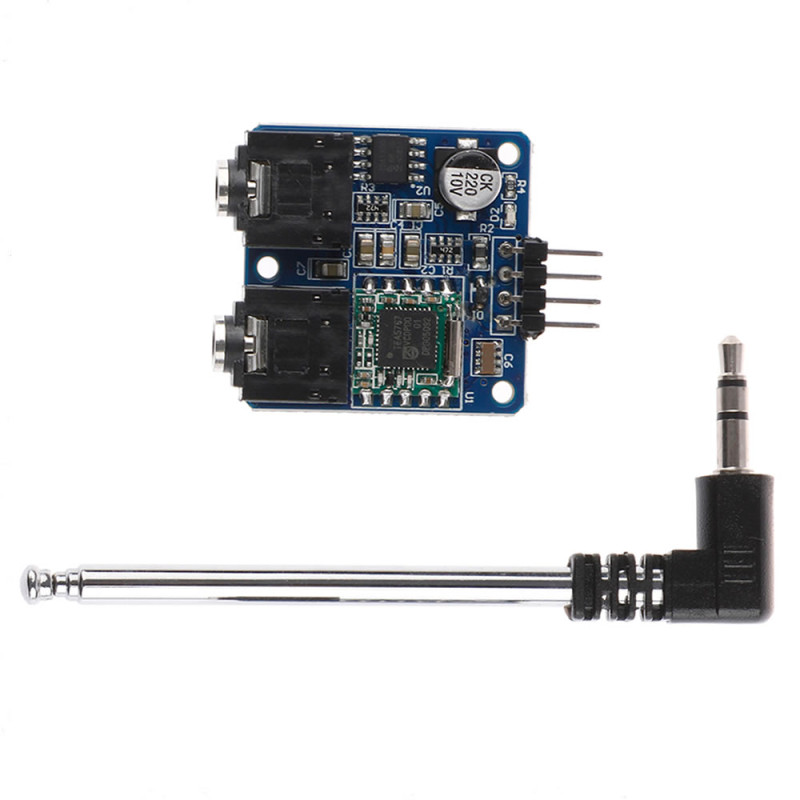

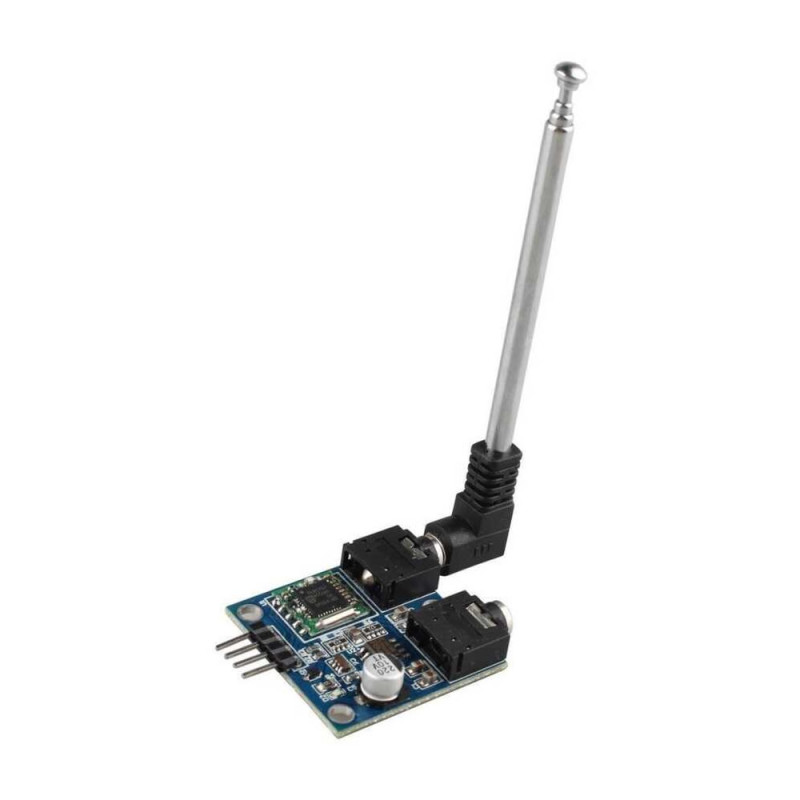

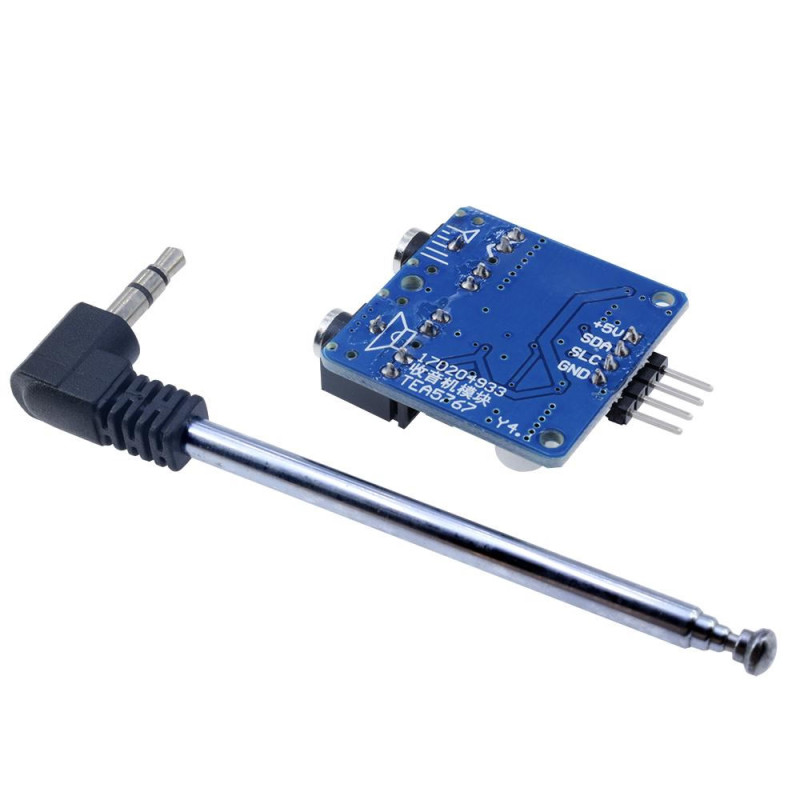

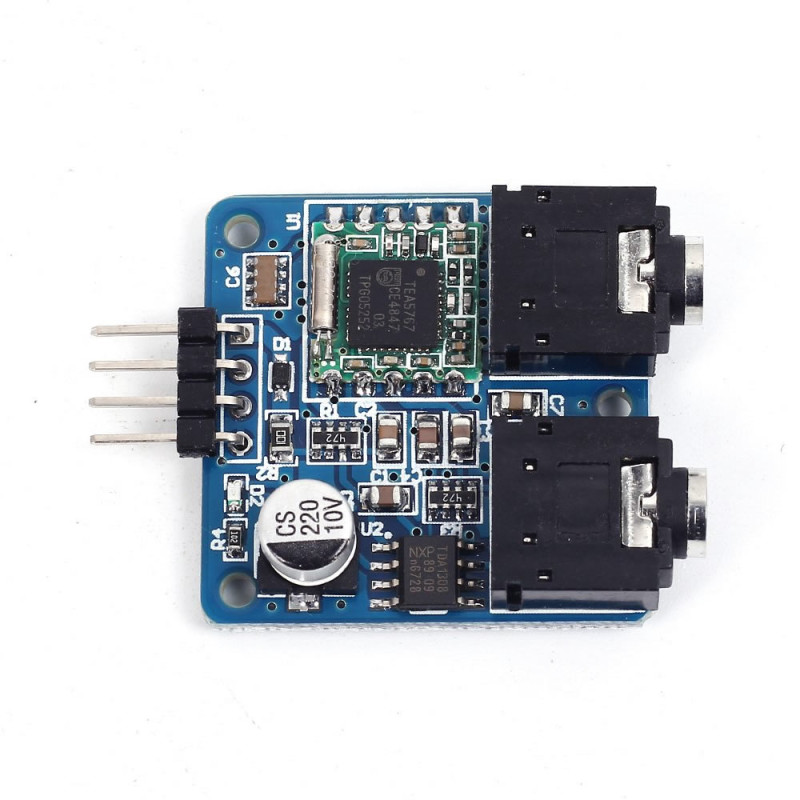

Philips TEA5767 FM Stereo Radyo Alıcı Modülü + Anten

I2C Dijital Programlanabilir Düşük Güç 76Mhz-108Mhz

     I2C üzerinden kontrollü FM radyo modülüdür. Tamamiyle yeni radyo mimari konseptindedir. Yani çevresel malzeme ihtiyacı çok çok azdır. Tüm gerekli kompleks devreler entegre içerisinde konmuştur. Çok az malzeme ihtiyacı vardır onlarda modül üzerine eklenmiş olarak gelmektedir.

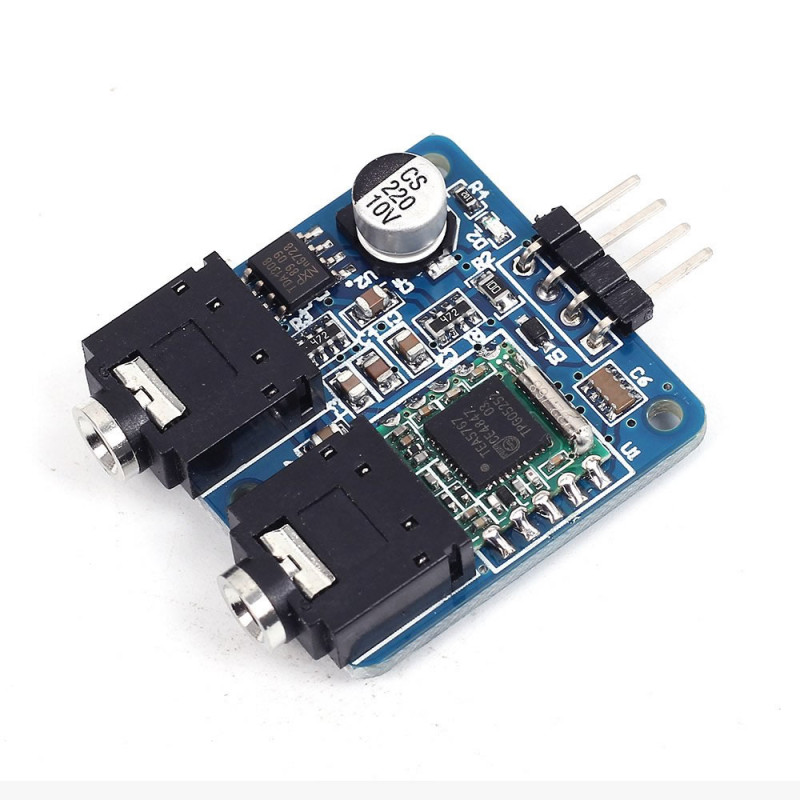

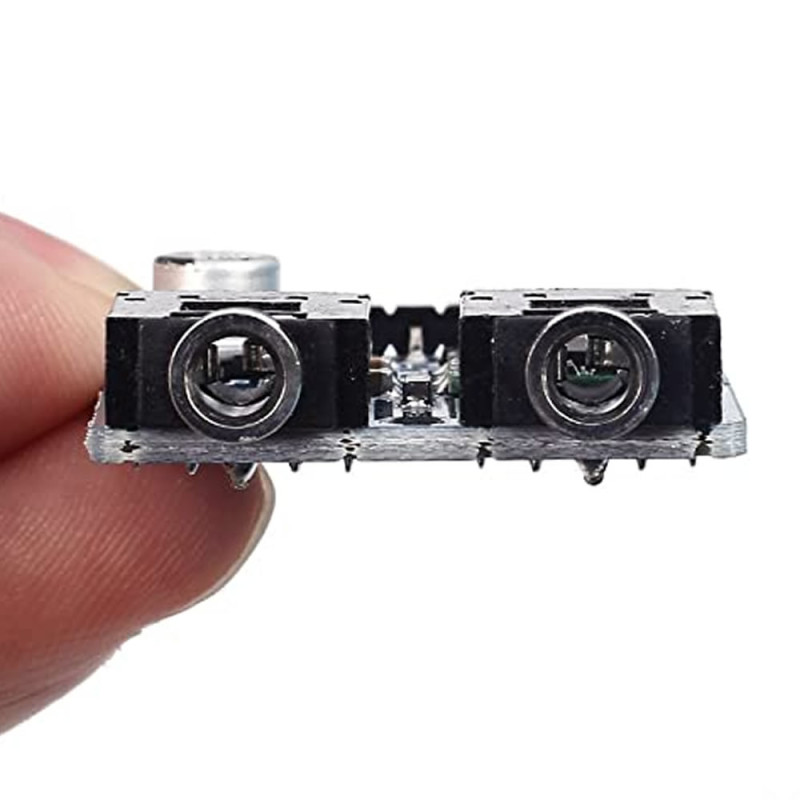

     Bu modülü kullanarak kendi FM radyoalıcınızı yapabilirsiniz. Üzerinde 3.5mm kulaklık/hoparlör çıkışı ve harici anten bağlantı soketi mevcuttur. Tuner devresi olarak TEA5767, ses amfisi için TDA1308 entegrelerini kullanır.

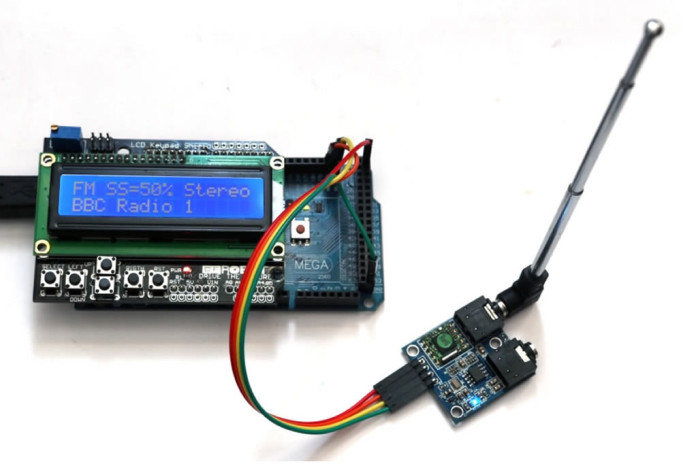

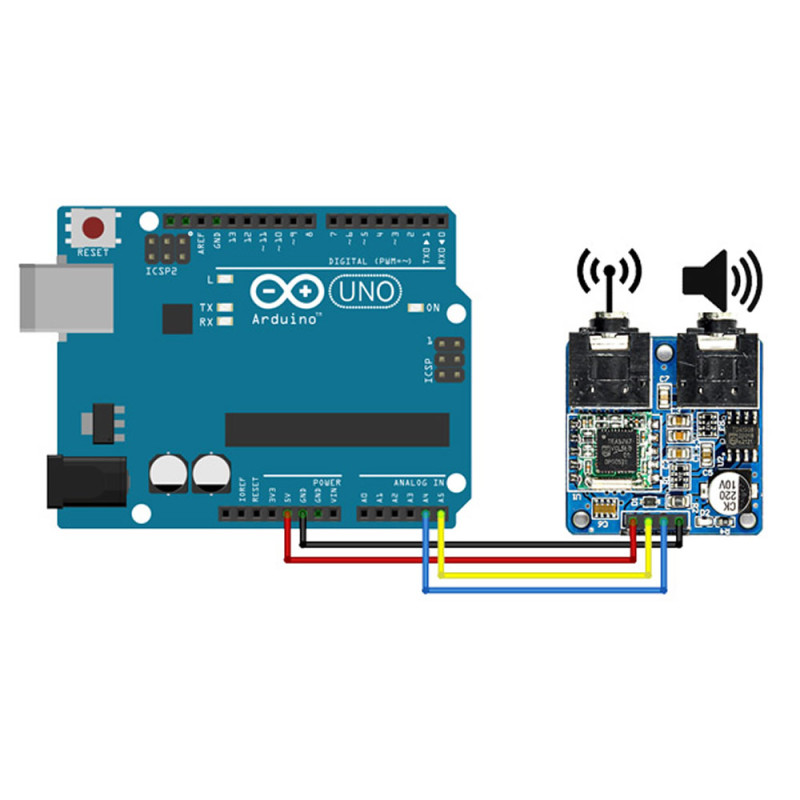

     I2C haberleşmesi ile hızlıca arduino vb bir kit ile bağlantı kurularak frekans seçimi yapılır ve gerekli diğer ayarlar yapılabilir. DC 2.5V / 5V arasında ( tercihen 3.3V ) besleme voltajı bulunmaktadır.  Bir anten ve ses çıkışına hoparlör bağlayarak kullanmaya başlayabilirsiniz.

Özellikler:

•  Philips TEA5767 FM Entegre
•  Ses amfisi: TDA1308
•  Çalışma voltajı: DC 2.5V / 5V
•  Yüksek hassasiyet entegre düşük gürültülü RF kuvvetlendiricili.
•  Frekans aralığı: 76 Mhz-108 Mhz.
•  Haberleşme: I2C
•  32.768khz saat kristali
•  Bekleme modu
•  Yumuşak ses kapama
•  Otomatik kazanç kontrol AGC devresi.
•  Otonom arama fonksiyoun
•  Tam entegre FM demodulatör
•  İç FM IF seçici
•  IF çevrimi için FM karıştırıcı
•  PLL sentezleyici sistem
•  Güç gösterge ledi.
•  Ters bağlantı koruması
•  Boyutlar:  31mm x 30mm

Paket İçeriği :

•    1 Adet FM Stereo Radyo TEA5767 Modülü
•    1 Adet Anten
