Kablo Bağlantı Kutusu 3 Pin

Kablo Bağlantı Kutusu 3 Pin M6 Vidalı 50A Kapaklı Sarı Klemens

Akü Batarya İnvertör Güneş Paneli Bisiklet Scooter Fırçasız Motor Faz Tekne Karavan Pabuç Somun Güç Dağıtım

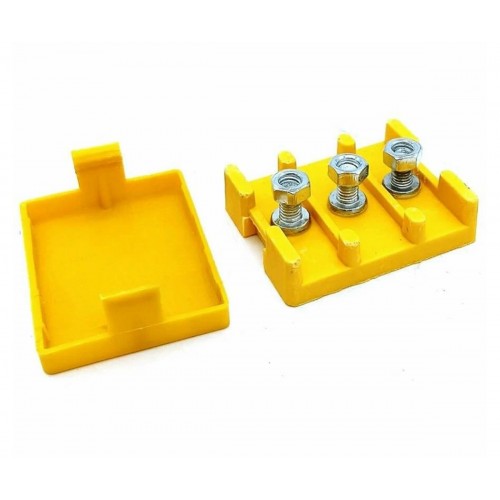

     Kablo Bağlantı Kutusu 3 Pin, üç adet M6 vidalı terminali olan, sarı plastik gövdeli ve tırnaklı kapaklı bir kablo ekleme kutusudur. Her terminalde iki yandan gelen kabloların M6 halka pabuçları aynı vidaya takılır ve somunla sıkılır; böylece üç ayrı hat lehimsiz, sökülebilir ve sağlam biçimde birbirine eklenir. En çok 50A akım taşır (gerilim yükselirse akım düşer); çalışma gerilimi DC 12V / 120V olarak verilir.

     47mm x 37mm x 18mm ölçüsündeki gövde 33gr ağırlığındadır. Terminaller arasında plastik ayırma bölmeleri, her terminal hizasında iki yanda kablo yuvaları ve gövdede iki montaj deliği vardır. Bağlantılar yapıldıktan sonra kapak tırnaklarına oturtulur; çıplak pabuçlar ve vidalar kapalı kalır, dokunma ve kısa devre riski azalır.

     Elektrikli bisiklet ve scooterlarda batarya ile kontrol kartı arası bağlantılarda, fırçasız motorun üç faz kablosunu sürücüye eklemede, akü, invertör, güneş paneli şarj sistemleri, tekne ve karavan DC tesisatlarında kullanılır. Pakette üç somun bulunur.

Öne çıkan özellikler:

     Üç ayrı vidalı hat: Üç M6 terminal birbirinden plastik bölmelerle ayrılır; üç faz ya da artı, eksi ve sinyal gibi üç hat tek kutuda eklenir.

     Yüksek akım: Halka pabuçlu vidalı bağlantı en çok 50A taşır; ince klemenslerin yetmediği batarya ve motor hatlarına uygundur.

     Kapalı bağlantı: Tırnaklı plastik kapak pabuçları ve vidaları örter; dokunma ve yanlışlıkla kısa devre riski azalır.

     Lehimsiz ve sökülebilir: Kablolar somun gevşetilerek çıkarılır; bakım ve parça değişiminde kablo kesmek gerekmez.

     Küçük ve hafif: 47mm x 37mm x 18mm ölçü ve 33gr ağırlık; gövdedeki iki montaj deliğiyle şasiye vidalanır.

Özellikler:

• Ürün tipi: 3 noktalı, vidalı, kapaklı kablo bağlantı (ekleme) kutusu
• Model: Kablo Bağlantı Kutusu 3 Pin
• Bağlantı noktası sayısı: 3 (her noktada iki yandan gelen pabuçlar aynı vidaya bağlanır)
• Terminal: M6 vida ve somun
• Uyumlu kablo ucu: M6 delikli halka kablo pabucu (M6 tip kablo soketi)
• Çalışma akımı: en çok 50A (gerilim yükselirse akım düşer)
• Çalışma gerilimi: DC 12V / 120V
• Bağlantı tipi: Lehimsiz, vidalı, sökülebilir
• Yalıtım: Terminaller arasında plastik ayırma bölmeleri
• Kapak: Tırnaklı, geçmeli, açılabilir plastik kapak
• Kablo girişleri: Her terminal hizasında iki yanda kablo yuvası
• Çalışma sıcaklığı: -20°C / +100°C
• Montaj delikleri: Gövdede 2 adet
• Malzeme: Plastik gövde ve kapak, metal vida ve somun
• Renk: Sarı

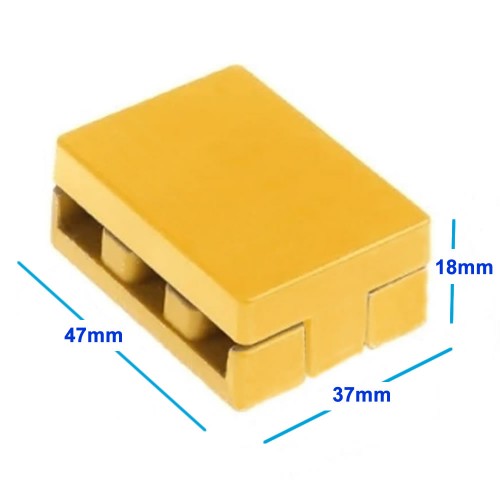

• Ölçüler: 47mm x 37mm x 18mm
• Ağırlık: 33gr

Kullanım bilgileri:

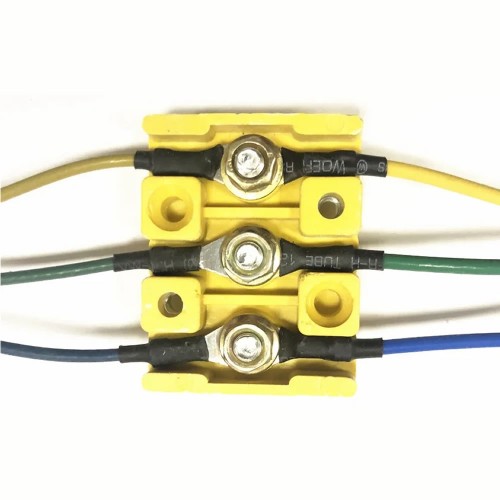

• Kabloların uçlarına kablo kesitine uygun M6 halka pabuç sıkıştırın. Kapağı açın, birleşecek iki kablonun pabuçlarını aynı terminalin vidasına iki yandan takın ve somunu sıkın; diğer iki terminal için de aynısını yapın.
• Kabloları yanlardaki yuvalara yerleştirin, pabuçların komşu terminale değmediğini kontrol edin ve kapağı tırnaklarına oturtarak kapatın. Kutuyu gövdedeki iki delikten vidalayarak sabitleyebilirsiniz.

Kullanım alanları:

•  Bisiklet ve scooter: elektrikli araçlarda batarya - kontrol kartı bağlantısı
•  Fırçasız motor ile motor sürücü arasında üç faz kablo ekleme
•  Akü kutup kablolarının ayrılması ve eklenmesi
•  Güneş paneli ve şarj kontrol cihazı bağlantıları
•  İnvertör giriş ve çıkış kablo bağlantıları
•  Tekne içi DC tesisat bağlantıları
•  Karavan DC tesisatı
•  Motor besleme hatlarında kablo ekleme
•  Güç dağıtımı: bir kaynaktan birden çok kabloya bağlantı

Dikkat edilmesi gerekenler:

•  Akım en çok 50A'dir ve gerilim yükseldikçe düşer; kablo kesitini ve pabucu çekilen akıma göre seçin.
•  Somunları iyice sıkın; gevşek bağlantı yüksek akımda ısınır ve gövdeye zarar verebilir.
•  Bağlantıyı batarya ya da besleme ayrılmışken yapın; enerji varken pabuç takıp çıkarmayın.
•  Kutunun su geçirmezlik sınıfı belirtilmemiştir; açık havada ve suya maruz yerlerde ek koruma kullanın. Değerler DC tesisat içindir, 220V şebeke tesisatı için verilmemiştir.

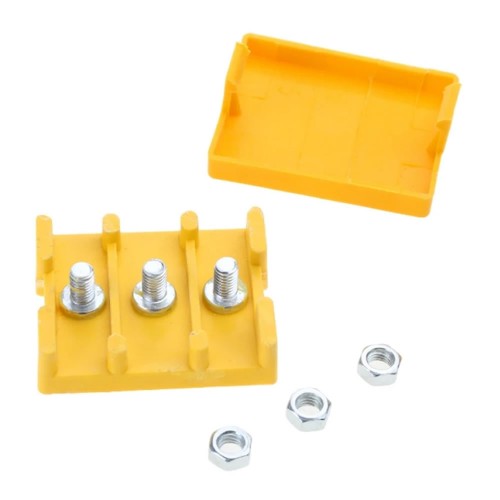

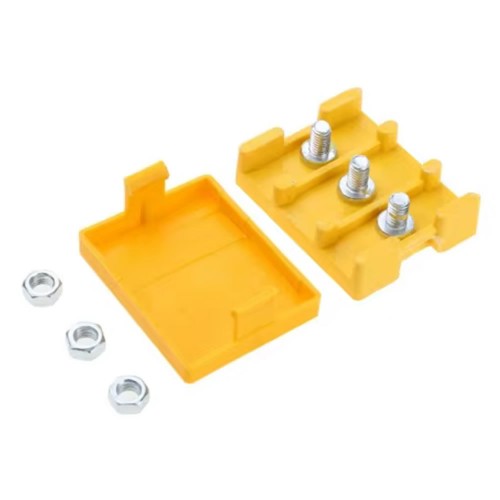

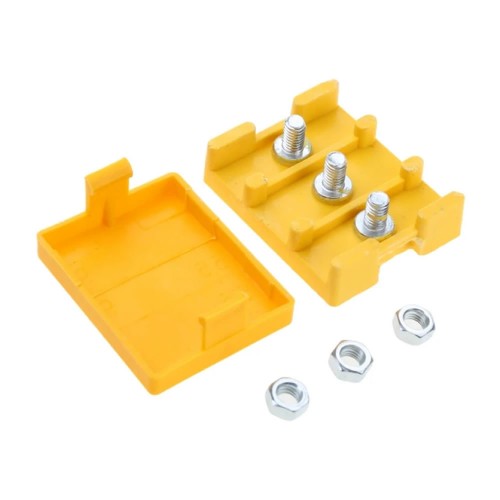

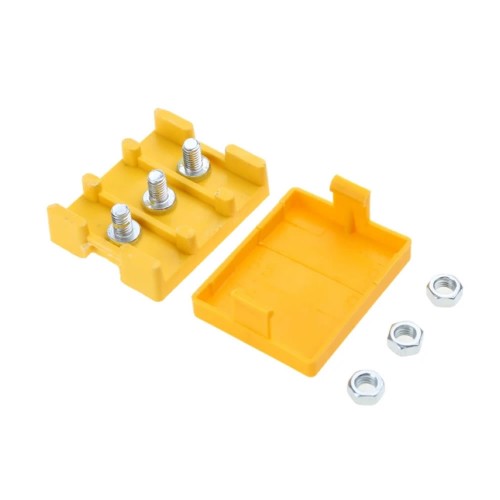

Paket içeriği:

•  1 Adet Kablo Bağlantı Kutusu 3 Pin
•  3 Adet M6 vida ( Birleştirilmiş )
•  3 Adet somun
•  Not: Kablo ve kablo pabucu pakete dahil değildir.
