4x12cm Sıvı Soğutucu Alüminyum Blok

4x12cm Sıvı Su Soğutucu Alüminyum Blok

Bilgisayar Cpu Grafik Gpu Anakart Xbox Lazer Kafa Soğutma Radyatör Mini Klima Fan Buzdolabı Buzluk Peltier 40x120mm Isıtıcı

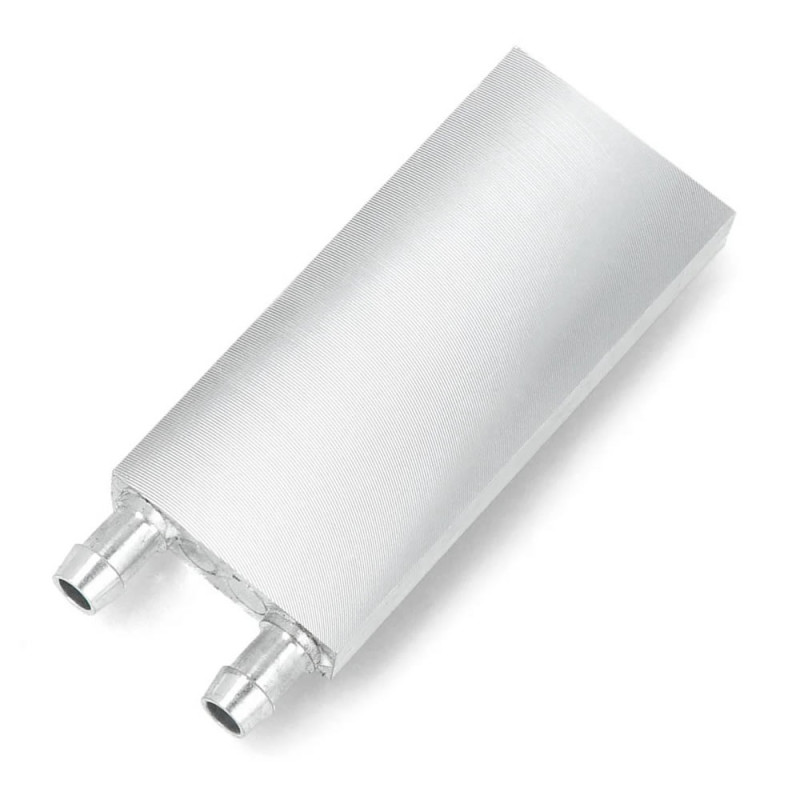

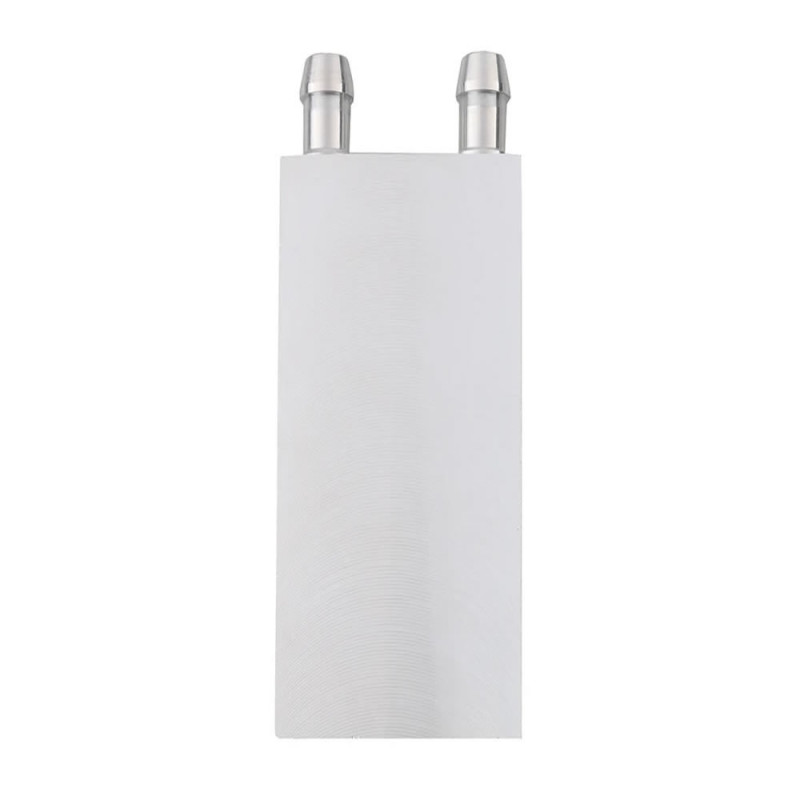

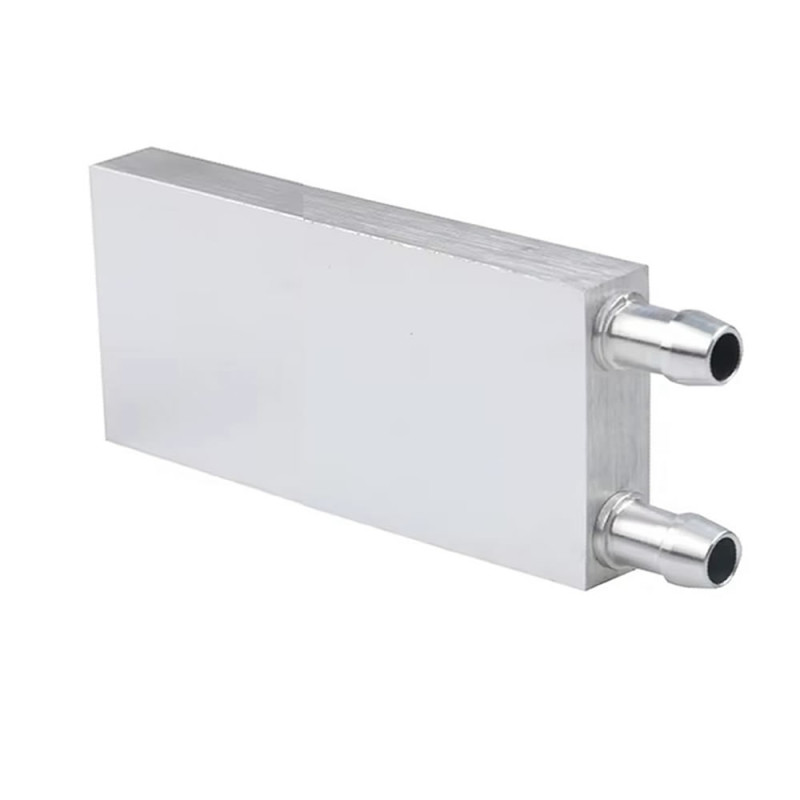

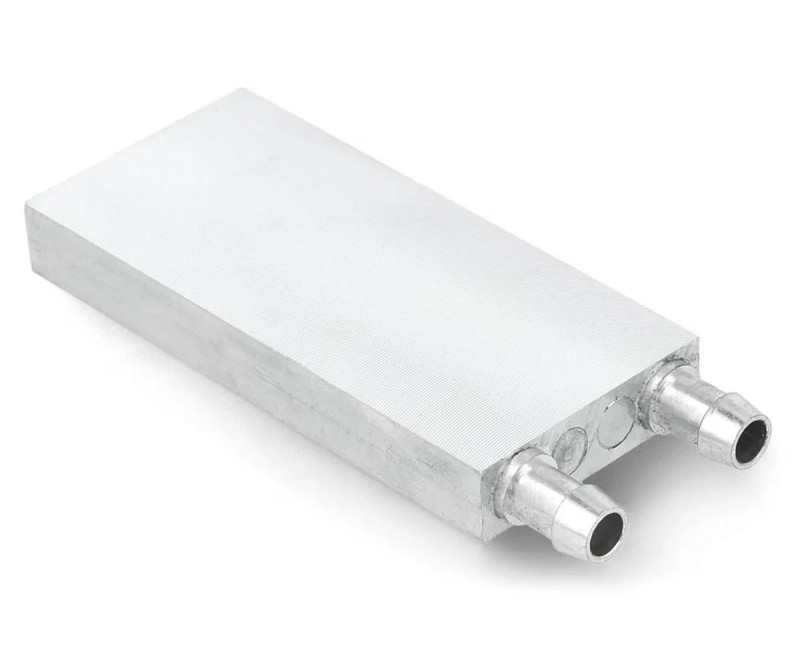

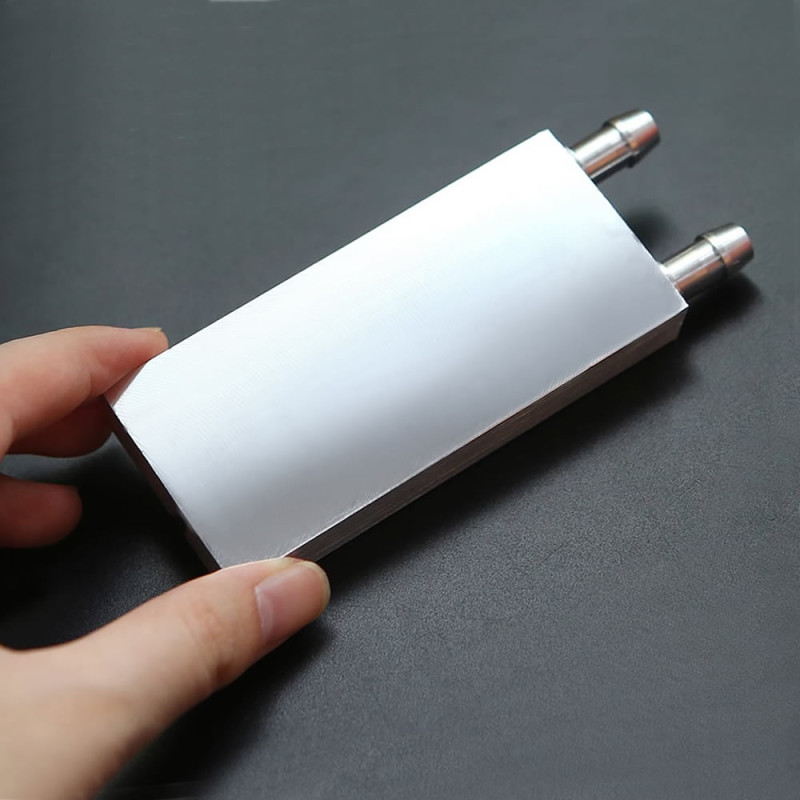

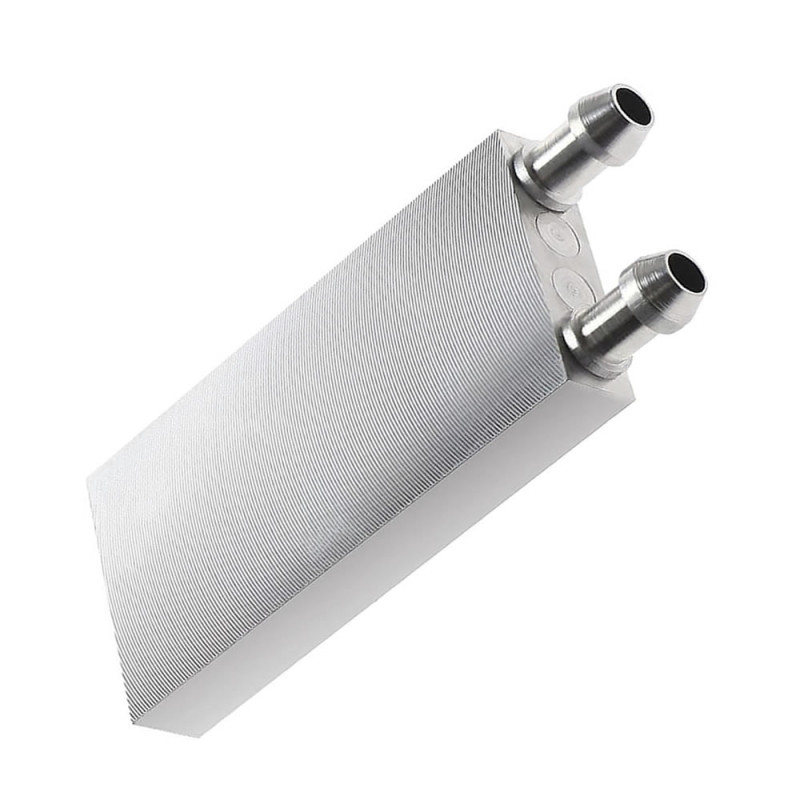

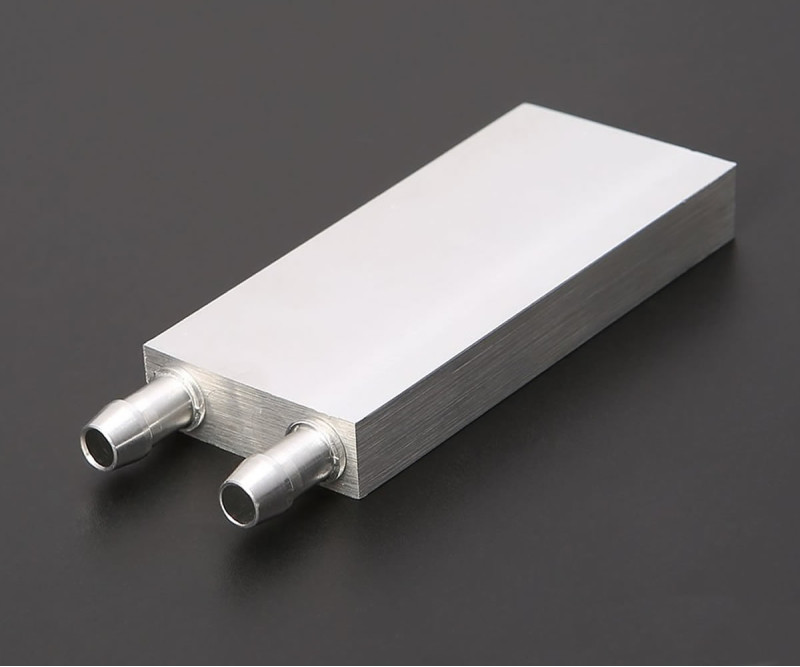

     4x12cm Sıvı Soğutucu Alüminyum Blok, 40mm x 120mm x 12mm ölçüsünde, içinden su ya da soğutma sıvısı geçen alüminyum bir soğutma bloğudur. Bir dar kenarında yan yana iki hortum ağzı bulunur; sıvı bir ağızdan girer, blok içindeki M şeklinde kanaldan dolaşır ve diğer ağızdan çıkar. Düz geniş yüzeyine oturan parçanın ısısı alüminyum gövdeden sıvıya geçer ve sıvıyla birlikte bloktan uzaklaştırılır.

     İç kanallar ekstrüzyonla şekillendirilmiş, 0.5mm kalınlığında kanatçıklarla bölünmüş ve parçalar vakumlu alüminyum lehimleme ile tek gövde hâline getirilmiştir; sızıntı oranı 5x10⁻⁶ mbar.l/s'den düşüktür. -40°C ile 100°C arasında çalışır. Blok kendi başına soğutma yapmaz: hortumlarla bir pompa ve radyatöre (ya da soğutulmuş su kaynağına) bağlanarak kapalı ya da açık devre içinde kullanılır.

     40mm x 120mm geniş yüzeyi, 40x40mm ölçüsündeki 3 adet Peltier (termoelektrik) modülü yan yana taşıyacak boyuttadır; bu nedenle en çok Peltier'in sıcak yüzeyini soğutmak için kullanılır. Bilgisayar işlemcisi, ekran kartı, lazer kafası, güç transistörü ve kartları gibi yassı yüzeyli ısı kaynaklarının sıvıyla soğutulmasında da kullanılır.

Öne çıkan özellikler:

     3 Peltier'e uygun geniş yüzey: 40mm x 120mm düz yüzey, 40x40mm ölçüsündeki 3 adet Peltier modülünü (TEC1-12706 gibi) yan yana alır; ince 12mm gövde düzeneği kalınlaştırmaz.

     M şeklinde iç kanal: Sıvı blok içinde M şeklinde kanaldan dolaşır; 0.5mm kanatçıklar sıvıyla temas eden yüzeyi artırır, ısı geniş yüzeyden sıvıya geçer.

     Vakumlu lehimli sızdırmaz gövde: Parçalar vakumlu alüminyum lehimleme ile birleştirilmiştir; sızıntı oranı 5x10⁻⁶ mbar.l/s'den düşüktür.

     Aynı kenarda iki hortum ağzı: Giriş ve çıkış ağızları bir dar kenarda yan yanadır; hortumlar tek taraftan toplanır, blok dar alana yerleşir.

     Hafif alüminyum gövde: Yaklaşık 65gr ağırlığıyla taşıyıcı düzeneğe az yük getirir; alüminyum yüzey ısıyı hızla sıvıya iletir.

Özellikler:

• Ürün tipi:    Sıvı (su) soğutma bloğu
• Model: 4x12cm Sıvı Soğutucu Alüminyum Blok
• Soğutma yöntemi: Sıvı / Su; ısı alüminyum gövdeden blok içinden geçen sıvıya aktarılır
• İç kanal: M şeklinde sıvı kanalı
• Kanal yapısı: Ekstrüzyon kanallar, 0.5mm kanatçıklar
• Üretim: Vakumlu alüminyum lehimleme, tek gövde
• Sızdırmazlık (sızıntı oranı): 5x10⁻⁶ mbar.l/s'den düşük
• Hortum ağızları: 2 adet, aynı dar kenarda; giriş ve çıkış yönü fark etmez
• Uyumlu hortum: iç çapı yaklaşık 7mm - 8mm olan silikon ya da PVC hortum
• Peltier uyumu: 40x40mm ölçüsünde 3 adet Peltier modülü (TEC1-12706 vb.) yan yana
• Uyumlu soğutma sıvıları: Su, saf su, alüminyuma uygun antifrizli soğutma sıvısı
• Kullanım: Pompa ve radyatörlü kapalı devre ya da soğutulmuş su kaynağıyla açık devre
• Çalışma sıcaklığı: -40°C / 100°C
• Malzeme: Alüminyum
• Renk: Gri (doğal alüminyum)
• Kanatçık kalınlığı ve aralığı: 0.5mm kanatçık, yaklaşık 1mm aralık
• İç delik çapı: 5mm

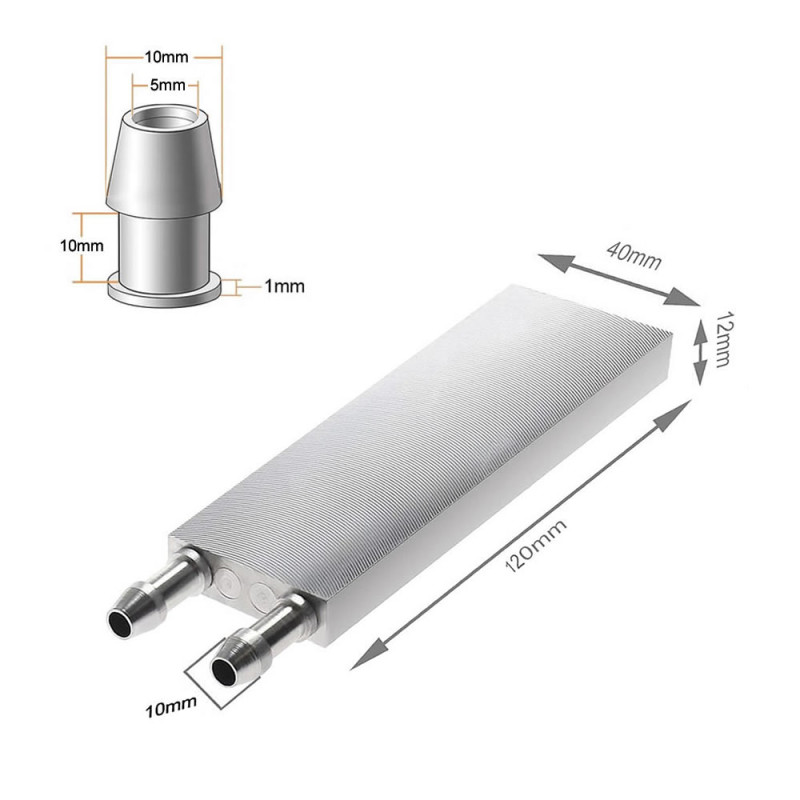

• Boyutlar: 40mm x 120mm x 12mm (hortum ağızları hariç)
• Ağırlık: yaklaşık 65gr

Kullanım bilgileri:

• Hortumları iki ağza takın ve kelepçe ya da kablo bağıyla sıkın. Bir ağız giriş, diğeri çıkıştır; yön fark etmez.
• Soğutulacak parçayı (Peltier, işlemci vb.) bloğun düz geniş yüzeyine ince bir termal macun katmanıyla oturtun ve eşit baskıyla sabitleyin; hava boşluğu ısı geçişini düşürür.
• Bloğu pompa ve radyatörlü devreye bağlayın; devreyi elektronik parçalara enerji vermeden önce sıvıyla doldurup çalıştırın, sızıntı olmadığını ve havanın tahliye olduğunu kontrol edin.
• Peltier ile kullanımda bloğu Peltier'in sıcak yüzeyine koyun; soğuk yüzey soğutulacak tarafa bakar.

Kullanım alanları:

•  Peltier (termoelektrik) modüllerinin sıcak yüzey soğutması
•  Bilgisayar işlemci ve ekran kartı sıvı soğutması
•  Lazer kafa ve lazer diyot soğutması
•  Akvaryum suyu Peltier'li soğutucu ve ısıtıcı düzenekleri
•  Peltier'li mini klima düzenekleri
•  Peltier'li mini buzdolabı ve soğutucu kutular
•  Güç transistörü, MOSFET ve sürücü kartı soğutması
•  LED aydınlatma kartı soğutması
•  Sıvı ile ısıtma - soğutma deney düzenekleri

Dikkat edilmesi gerekenler:

•  Blok tek başına soğutma yapmaz; içinden sıvı geçmesi için pompa, ısıyı atmak için radyatör ya da soğutulmuş su kaynağı gerekir. Pompa ve radyatör pakete dahil değildir.
•  Peltier'i blokta sıvı dolaşımı yokken çalıştırmayın; sıcak yüzey birkaç saniyede aşırı ısınır ve Peltier zarar görür.
•  Aynı devrede bakır ve alüminyum parçaları birlikte kullanmayın; galvanik korozyon sızıntıya yol açabilir. Saf su ya da alüminyuma uygun korozyon önleyicili soğutma sıvısı kullanın.
•  Hortum ağızlarını eğmeyin ve hortumu çekerek çıkarmayın; ağızların lehim bağlantısı zarar görebilir.
•  Çalışma sıcaklığı -40°C / 100°C aralığındadır; sıvının kaynamasına izin vermeyin.

Paket içeriği:

•  1 Adet 4x12cm Sıvı Soğutucu Alüminyum Blok
•  Not: Hortum, kelepçe, pompa, radyatör, Peltier modülü ve termal macun pakete dahil değildir.
