7x9cm 26X31 Proto Pcb

7x9cm 26X31 Proto Pcb

Pertenaks Elektronik Devre Prototip Deney Kartı Delikli Plaket FR4 Kaliteli

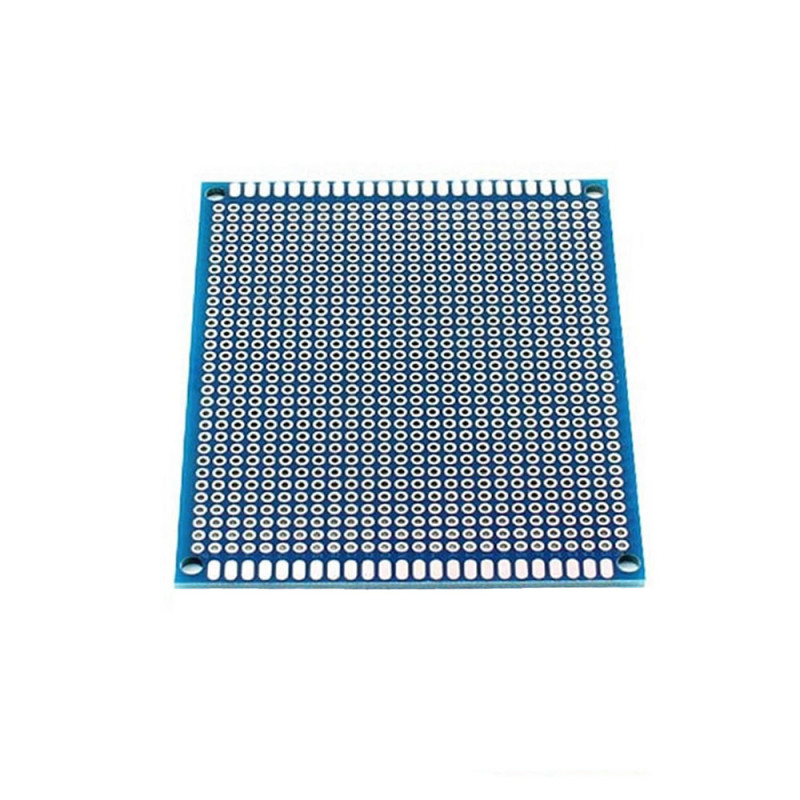

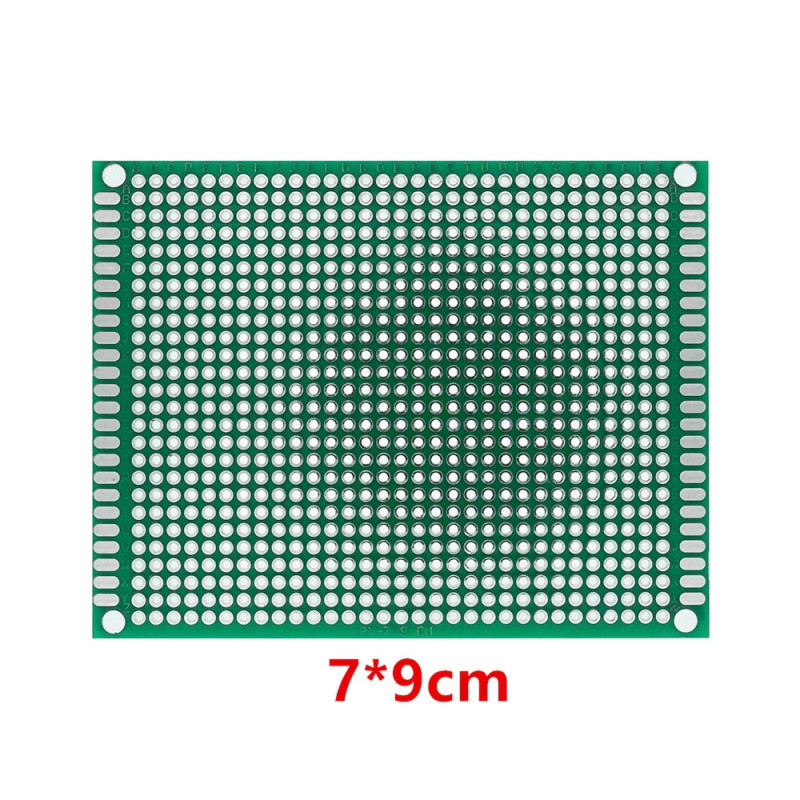

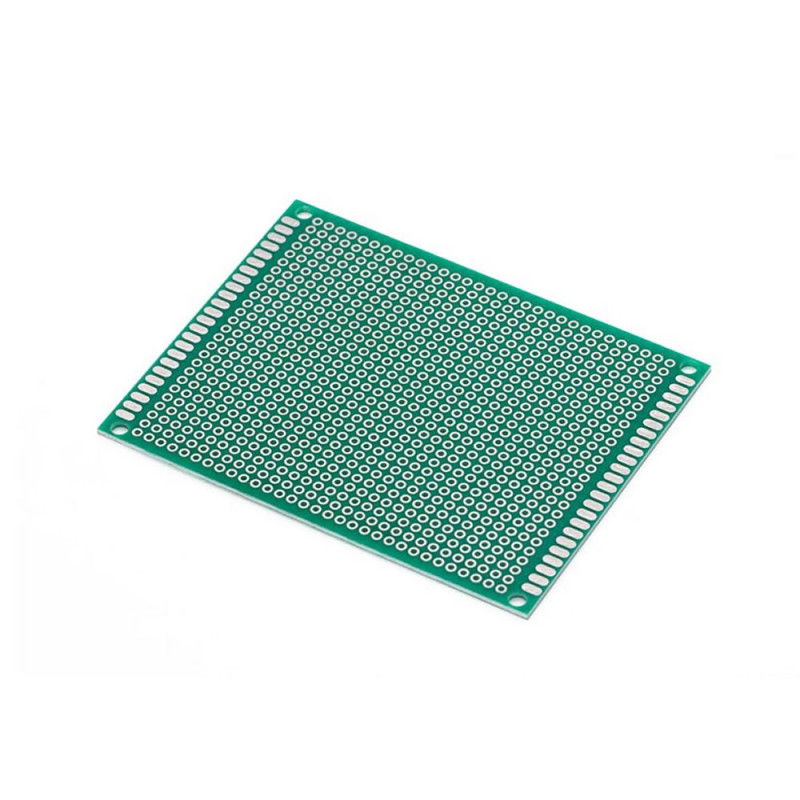

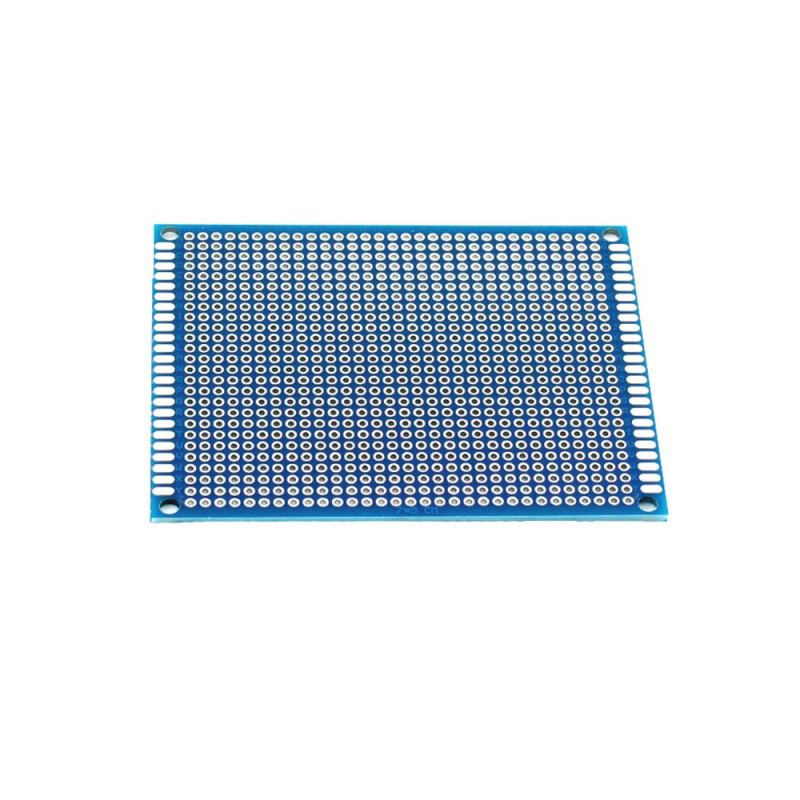

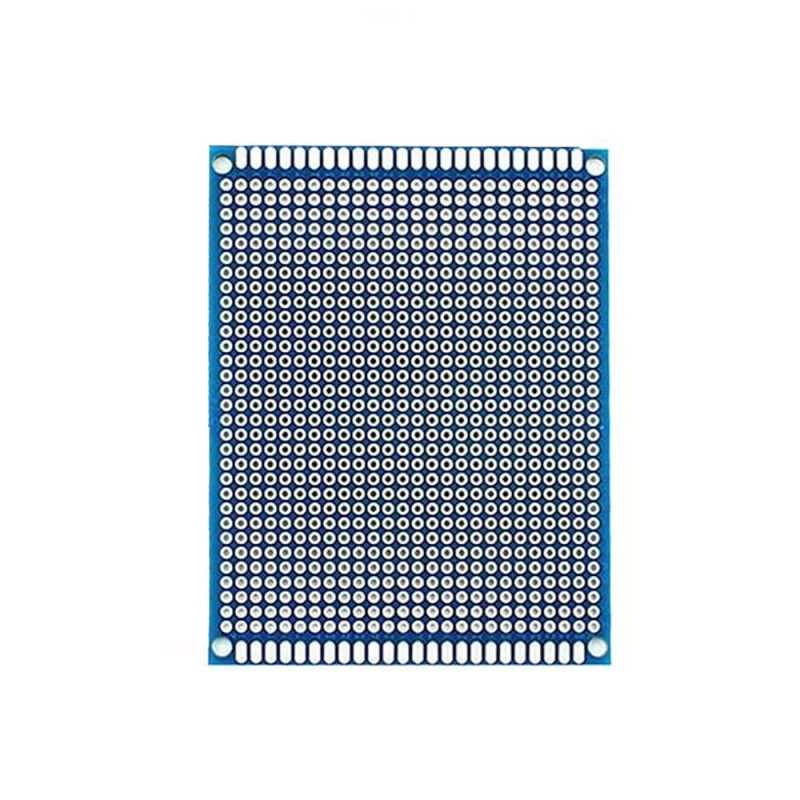

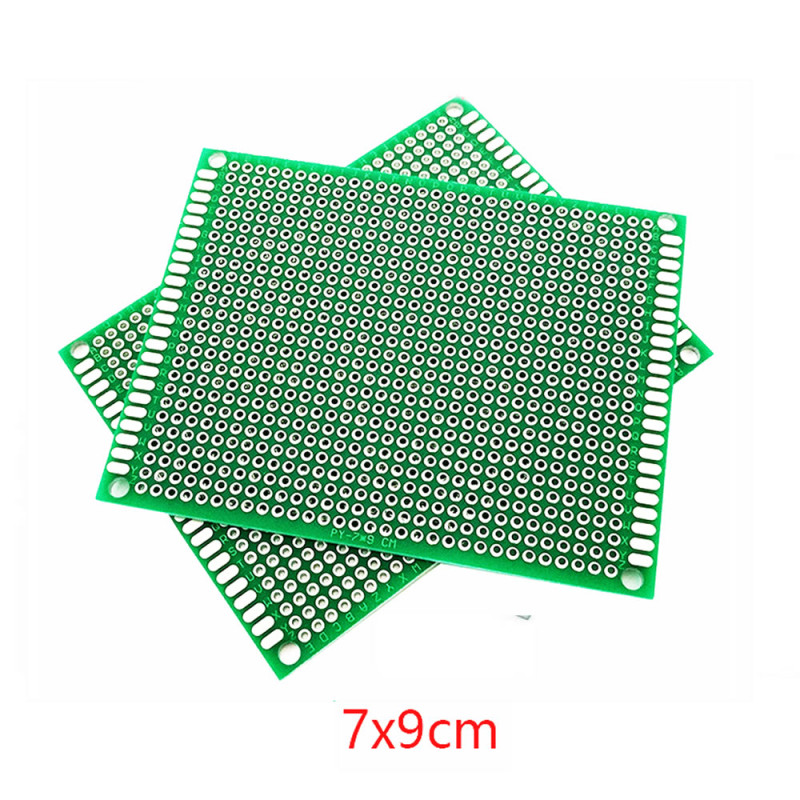

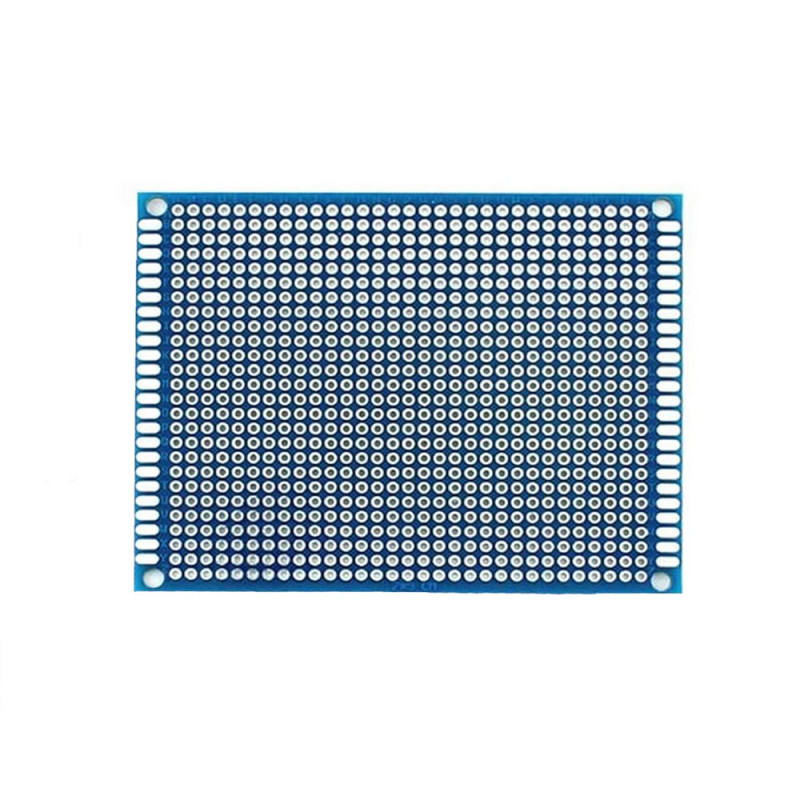

     7x9cm 26X31 Proto Pcb, her türlü test devrelerinin denemelerinin yapılabilmesi için kullanılacak çift yüzlü prototip pcbsidir. 7cm x 9cm FR4 kart üzerinde 26 sütun ve 31 satır halinde toplam 806 tane dip pad vardır; herhangi 2 pin arası mesafe 2.54mm'dir. Delikler kaplamalıdır ve iki yüzdeki pedler birbirine bağlıdır; bu sayede parçalar iki taraftan da lehimlenebilir, bağlantı yolu iki yüzde de çekilebilir.

     Çok kaliteli 2 yüzlü prototipleme pcbsidir. Standart delikli pertenakslar ile karıştırmayın. Padleri çok sağlamdır ve kalitesiz pertenakslara göre çok daha yüksek sıcaklıklara dayanabilmektedir. Pedler kalaylıdır, üzerindeki kaplama sayesinde oksitlenme ve kararma performansı çok iyidir, uzun süre kullanım imkanı vardır. Kartın 2 kısa kenarında SMD pedler, 4 köşesinde montaj delikleri vardır; kart kutuya vidalanabilir.

Öne çıkan özellikler:

     806 delik, 26x31 düzen: 7x9cm kartta 26 sütun x 31 satır delik vardır; 5x7cm ve 4x6cm proto kartlara göre daha büyük devreler ve birden çok entegre aynı kartta kurulur.

     Çift yüz, delik içi kaplama: Delik içi kaplaması sayesinde çift taraflı çalışma imkanı bulunmaktadır; lehim deliğin içine dolar, bağlantı iki yüzden de yapılır.

     2.54mm standart aralık: DIP entegreler, pin header, klemens, TO-92 ve TO-220 kılıflı parçalar, 2.54mm aralıklı modüller doğrudan oturur.

     FR4 cam elyaf, 1.6mm: 1. sınıf kalitede FR4 malzeme kağıt pertinaksa göre daha sağlamdır.

     Numaralı satır ve sütunlar: Satır ve sütunlar harf ile numaralandırılmıştır; şemadan karta parça yerleştirirken konum kolay bulunur.

Özellikler:

• Ürün tipi: Çift yüzlü, delik içi kaplamalı prototip (proto) PCB
• Model: 7x9cm Pcb 2631
• Delik düzeni: 26x31, toplam 806 tane dip pad
• Delik aralığı: 2.54mm (herhangi 2 pin arası)
• Delik çapı: yaklaşık 0.9mm
• Kaplama: Delik içi kaplamalı, iki yüzde aynı ped düzeni
• Ped yüzeyi: Kalaylı (HASL), oksitlenme ve kararmaya dayanıklı
• Ped dayanımı: Kalitesiz pertenakslara göre çok daha yüksek sıcaklığa dayanır
• Kenar pedleri: 2 kısa kenarda, her kenarda 24 SMD ped
• İşaretleme: Satır ve sütunlar harf ile numaralandırılmış
• Uyumlu parçalar: DIP entegre, pin header, klemens, TO-92, TO-220 ve 2.54mm aralıklı modüller
• Kalite: 1. sınıf kalitede 2 yüzlü FR4 PCB
• Malzeme: FR4 cam elyaf
• Renk: Mavi ya da yeşil (stok partisine göre değişebilir)
• Montaj deliği: 4 köşede
• Kalınlık: 1.6mm

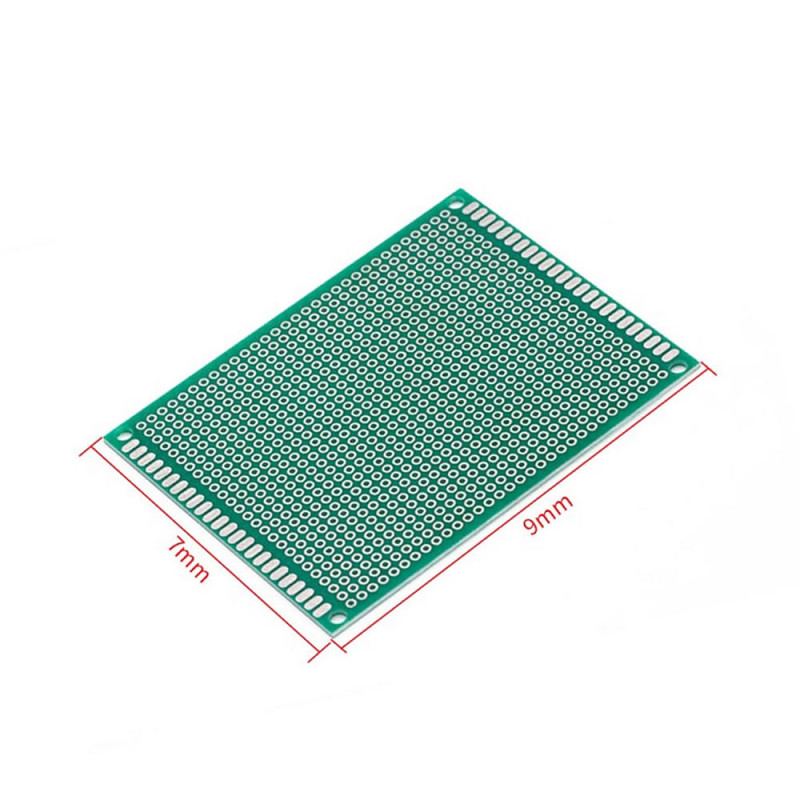

• Kart boyutları: 7cm x 9cm (70mm x 90mm)
• Ağırlık: yaklaşık 18gr

Kullanım bilgileri:

• Parçaları önce şemaya göre kart üzerinde yerleştirin; satır ve sütun harflerini kullanarak konumları not edin. Parçaları bir yüzden takıp diğer yüzden lehimleyin, bağlantıları ince tek damar kablo ya da bacak artıklarıyla pedden pede çekin.
• Ped başına kısa süre lehim yapın; kaplamalı delik lehimi içine çeker, iki yüz birlikte bağlanır.
• Kartı kutuya ya da gövdeye 4 köşedeki montaj deliklerinden aralık parçası (spacer) ile vidalayın; alt yüzdeki lehimler metal yüzeye değmemelidir.

Kullanım alanları:

•  Amfi ve ön yükseltici devreleri
•  Şarj ve pil koruma devreleri
•  Zamanlayıcı ve sayıcı devreleri
•  Termostat ve sıcaklık kontrol devreleri
•  LED sürücü ve aydınlatma devreleri
•  Sensör ara kartı ve bağlantı kartı
•  Güç kaynağı ve regülatör devreleri
•  Röle ve kumanda kartları
•  Mikrodenetleyici kartı için ek devre kurulumu
•  Okul ve laboratuvar devre denemeleri

Dikkat edilmesi gerekenler:

•  Bu kart delik içi kaplamalı çift yüzlü karttır; delikler birbirine bağlı değildir, her ped tektir. Bağlantılar kablo ya da lehim köprüsüyle yapılır; ray (şerit) bağlantılı kart değildir.
•  Delik çapı yaklaşık 0.9mm'dir; kalın bacaklı parçalar (büyük diyot, güç klemensi, bazı DC soketler) deliğe girmeyebilir, delik büyütülürse kaplama kalkar.
•  Şebeke gerilimi (230V) ile çalışan devrelerde yan yana pedler arasında yalıtım mesafesi yetersizdir; yüksek gerilim hattı için pedleri boş bırakarak aralık açın.

Paket içeriği:

•  1 Adet 7x9cm 26X31 Proto Pcb
•  Not: Elektronik parçalar ve bağlantı kabloları pakete dahil değildir.
