ADUM3160 USB İzolatör Modül

ADUM3160 USB İzolatör Modül

Bilgisayar Port Koruyucu Galvanik Yalıtım iCoupler B0505S Full Speed Toprak Döngüsü Ses Kartı DAC PLC CNC 3D Yazıcı Multimetre Laboratuvar

     ADUM3160 Modül, bilgisayarın USB portu ile bağlanan USB cihazı arasına takılan, tek kanallı ve kutusuz (açık kart) bir USB galvanik izolatördür. Veri hattını Analog Devices ADUM3160 entegresi 2500V, cihaz tarafının beslemesini B0505S izole DC-DC güç modülü 1500V izolasyonla bilgisayardan ayırır. USB 2.0 Full Speed (12Mbps) ve Low Speed (1.5Mbps) cihazlarla çalışır; sürücü ve harici güç kaynağı gerektirmez.

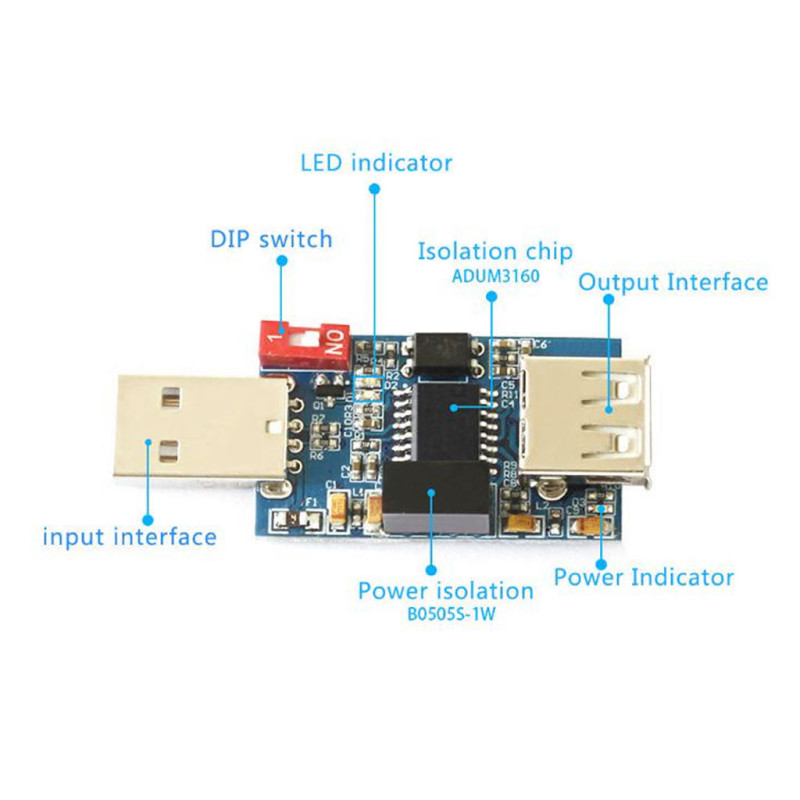

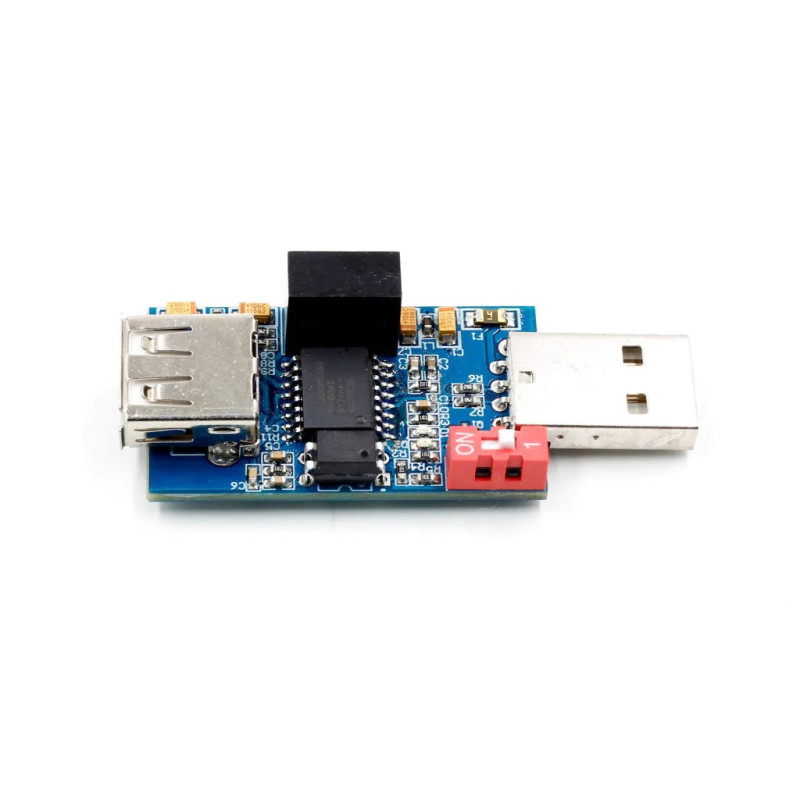

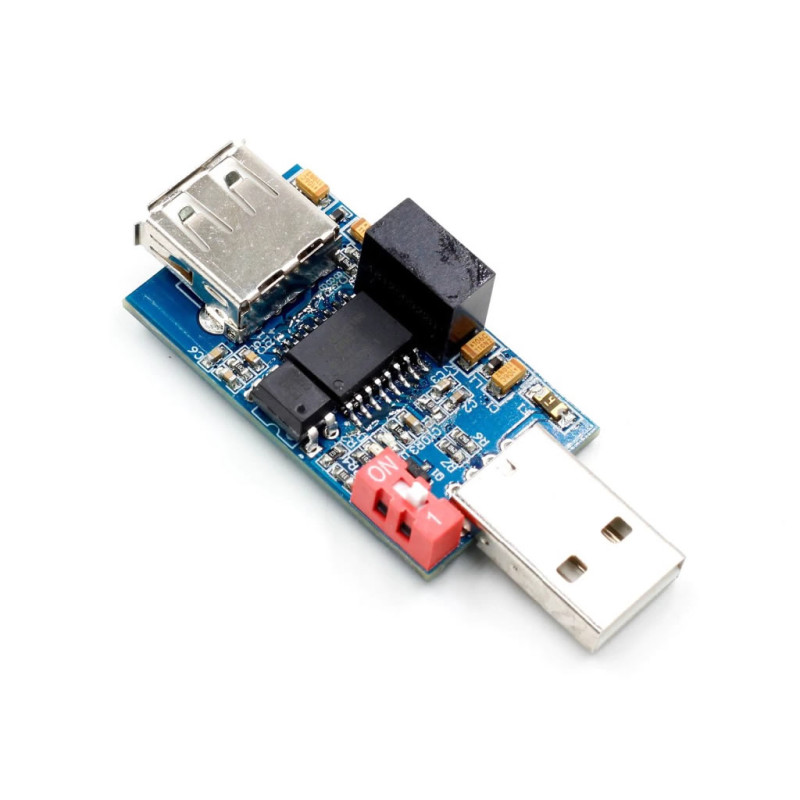

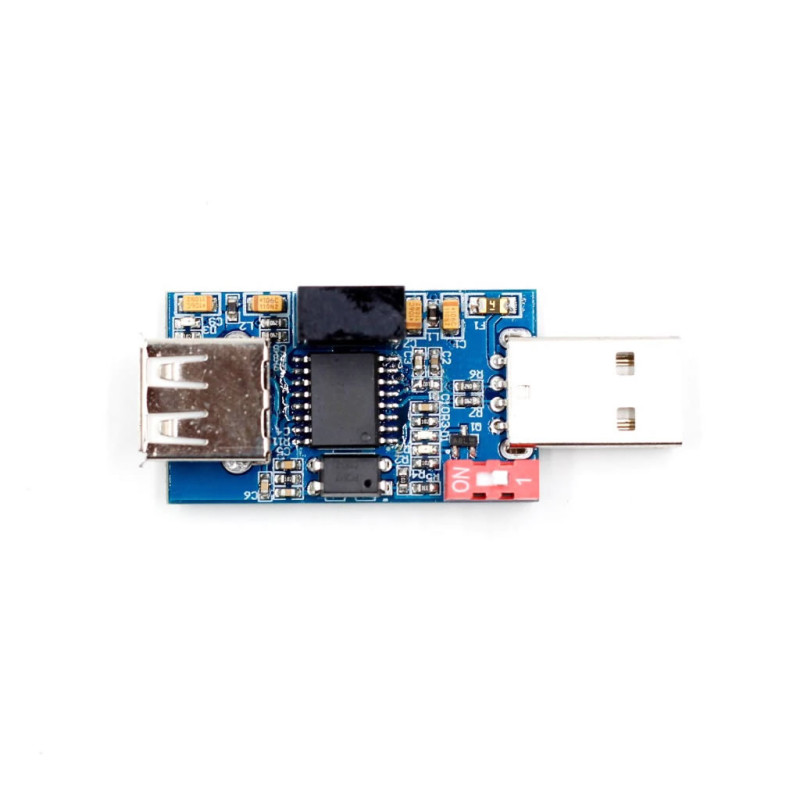

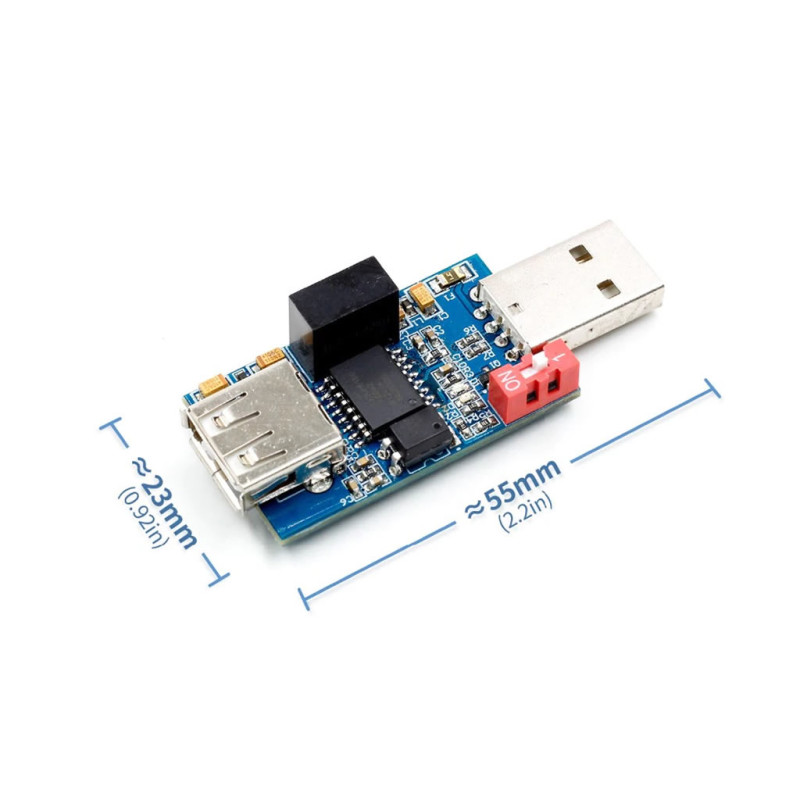

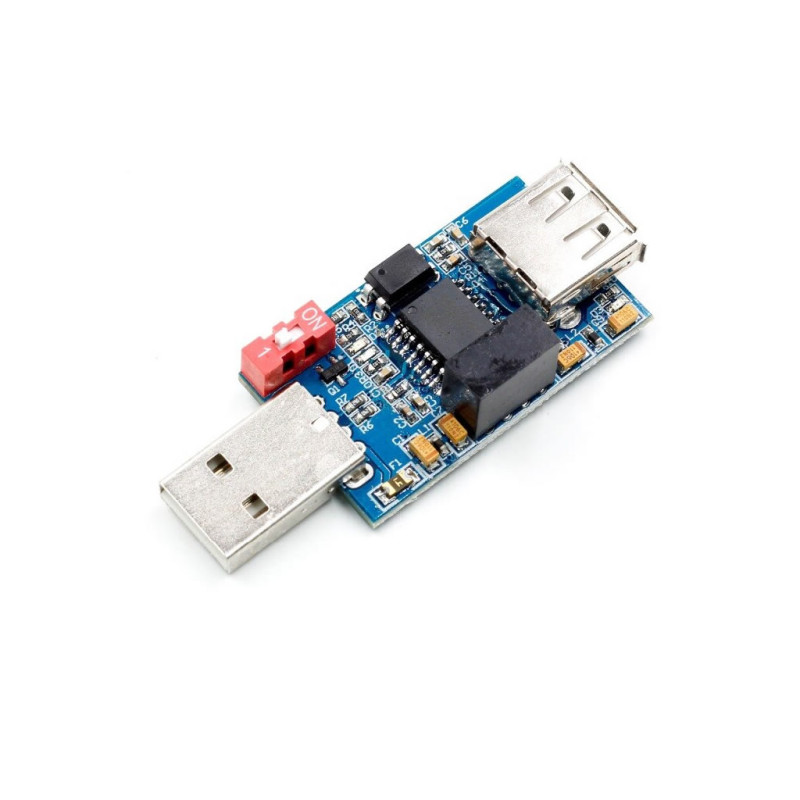

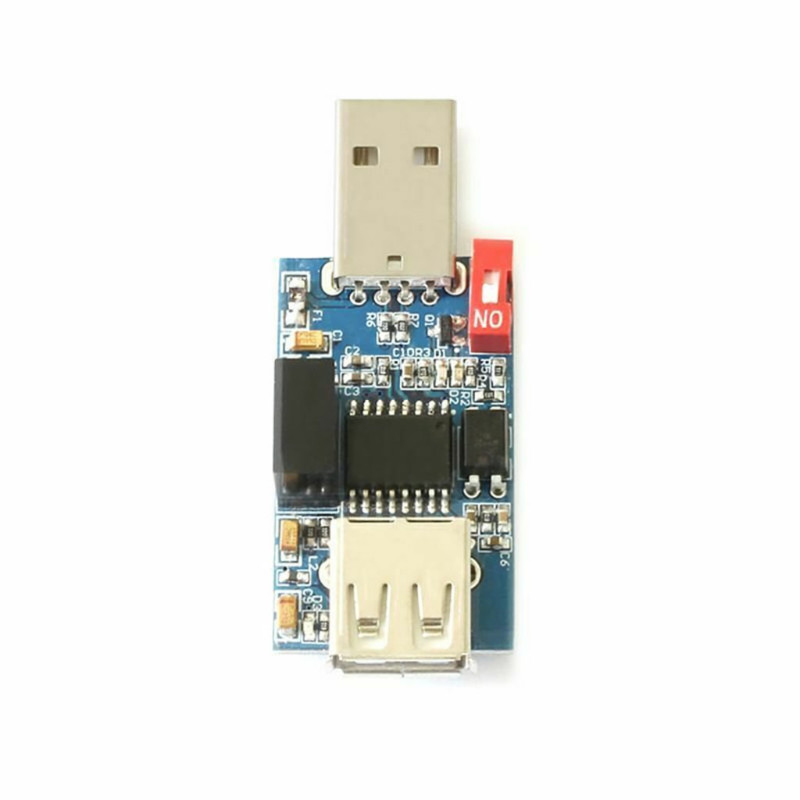

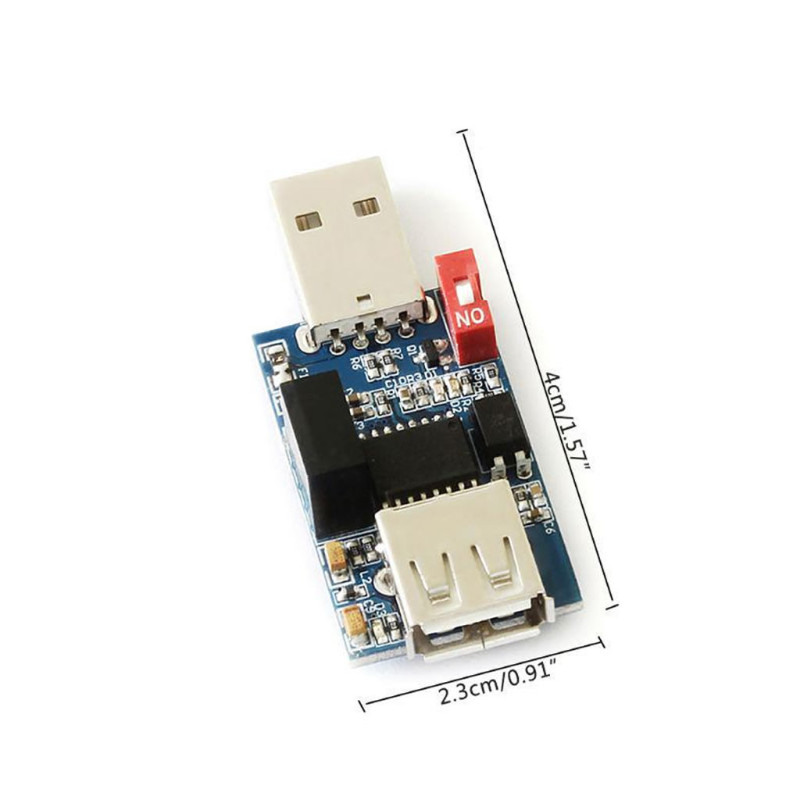

     Kartın bir ucunda bilgisayara takılan USB-A erkek, diğer ucunda cihazın takıldığı USB-A dişi konnektör bulunur; yaklaşık 55mm x 23mm ölçüsündedir. Kart üzerindeki DIP anahtarla Full Speed ve Low Speed arasında hız seçilir; böylece Low Speed çalışan klavye ve fareler de izolatör üzerinden kullanılabilir. Kutusuz olduğu için cihazın ya da test düzeneğinin içine yerleştirilmeye uygundur.

     Yüksek gerilimli ya da gürültülü devrelerle (motor sürücü, inverter, şarj devresi, PLC) çalışırken toprak potansiyel farkı ve parazit bilgisayarın USB portuna ve anakartına zarar verebilir. Modül bu yolu keser; ses kartı ve DAC bağlantılarında toprak döngüsünden gelen uğultuyu da giderir. Kutulu sürümünden farkı açık kart olması ve kart üzerindeki hız seçim anahtarıdır.

Öne çıkan özellikler:

     Veri ve güç izolasyonu: Veri hattı ADUM3160 ile 2500V, güç hattı B0505S modülüyle 1500V izole edilir; bilgisayar ile cihaz arasında elektriksel bağlantı kalmaz.

     Hız seçim anahtarı: Kart üzerindeki DIP anahtarla Full Speed (12Mbps) ya da Low Speed (1.5Mbps) seçilir. Cihaz bilgisayarda tanınmazsa anahtarın konumu değiştirilip modül yeniden takılır.

     Sürücüsüz, tak-çalıştır: Modül bilgisayara görünmez; cihaz doğrudan bağlanmış gibi tanınır. Sürücü kurulmaz, çalışırken takılıp çıkarılabilir.

     Harici güç gerekmez: Modül beslemesini bilgisayarın USB portundan alır; cihaz tarafına 1W (5V'ta yaklaşık 200mA) izole güç verir.

     Kutusuz açık kart: Yaklaşık 55mm x 23mm boyutundaki kart, cihaz kutusunun ya da test düzeneğinin içine yerleştirilebilir.

Özellikler:

• Ürün tipi:    Kutusuz (açık kart), tek kanallı USB - USB galvanik izolatör modül
• İzolatör entegre: Analog Devices ADUM3160 (iCoupler manyetik izolasyon teknolojisi)
• Veri hattı izolasyonu: 2500Vrms, 1 dakika (ADUM3160 entegre değeri)
• Güç hattı izolasyonu: 1500VDC (B0505S izole DC-DC güç modülü)
• USB uyumluluğu: USB 2.0 Full Speed 12Mbps ve Low Speed 1.5Mbps
• Hız seçimi: kart üzerindeki DIP anahtarla Full Speed / Low Speed
• Desteklenmeyen hız: High Speed (480Mbps); yalnız High Speed çalışan cihazlar desteklenmez
• Aktarım tipleri: control, bulk, interrupt ve isochronous aktarım
• İzole çıkış gücü: 1W (cihaz tarafında 5V'ta yaklaşık 200mA)
• Besleme: bilgisayarın USB portundan (4.5V - 5.5V); harici güç kaynağı gerekmez
• Sürücü: gerekmez; tak-çalıştır, çalışırken takılıp çıkarılabilir
• Toprak döngüsü gürültüsünü keser; bilgisayarın USB portunu ve anakartını toprak potansiyel farkına ve parazite karşı korur (izolasyon değerine kadar)
• Konnektörler: USB-A erkek (bilgisayar tarafı), USB-A dişi (cihaz tarafı)
• Göstergeler: bilgisayar tarafında gösterge ledi, cihaz tarafında güç ledi
• Çalışma sıcaklığı: -40°C - 85°C
• Malzeme: mavi baskılı devre kartı, kutusuz
• Ölçüler: yaklaşık 55mm x 23mm (konnektörler dahil)

Kullanım bilgileri:

• Modülün USB-A erkek ucunu bilgisayarın USB portuna takın; korunacak USB cihazını modülün USB-A dişi girişine bağlayın. Sürücü kurulumu gerekmez, cihaz bilgisayarda doğrudan görünür.
• Hız seçim anahtarını cihazınıza göre ayarlayın: USB-seri çevirici, programlayıcı, ses kartı gibi cihazlar Full Speed çalışır; klavye ve farelerin bir kısmı Low Speed çalışır. Bilgisayar "tanınmayan USB aygıtı" uyarısı verirse anahtarın konumunu değiştirip modülü çıkarıp yeniden takın.
• Cihaz tarafına verilen izole güç 1W'tır. Daha fazla akım çeken cihazları kendi güç kaynağıyla besleyin.
• Açık kartı metal yüzeylere ve iletken parçalara değmeyecek şekilde, yalıtkan ayak ya da kutu içinde kullanın; kartın iki tarafı arasındaki yalıtım mesafesini kablo ve vidalarla kısaltmayın.

Kullanım alanları:

•  Ses kartı ve DAC bağlantısında toprak döngüsü uğultusunu kesme
•  Multimetre, güç kaynağı gibi Full Speed USB'li ölçüm cihazlarının bilgisayara bağlanması
•  PLC, servo sürücü ve kontrol cihazlarının USB bağlantısı
•  CNC ve 3D yazıcı kartlarının bilgisayara bağlanması
•  Laboratuvar deneylerinde ve yüksek gerilimli devre testlerinde bilgisayarın korunması
•  Mikrodenetleyici kartlarının güç elektroniği devrelerinde programlanması
•  USB-seri (RS232/RS485) çeviricilerin izolasyonlu kullanımı
•  Motor sürücü, inverter ve şarj devresi geliştirmede parazitten korunma
•  Cihaz içine gömülü USB bağlantısının yalıtılması

Dikkat edilmesi gerekenler:

•  Modül Full Speed (12Mbps) ve Low Speed (1.5Mbps) içindir. USB mantık analizörü, USB osiloskop, web kamerası, USB Wi-Fi adaptörü gibi High Speed (480Mbps) gerektiren cihazlar çalışmaz; USB bellek gibi Full Speed'e düşebilen cihazlar yalnız 12Mbps ile yavaş çalışır.
•  Cihaz tarafına verilen izole güç 1W'tır (5V'ta yaklaşık 200mA). Daha fazla akım çeken cihazlar modülden beslenemez.
•  Veri hattı 2500V, güç hattı 1500V izolasyonludur; modülün izolasyon değeri düşük olan güç hattı değeri (1500VDC) olarak dikkate alınmalıdır.
•  Kart kutusuzdur; çalışırken kartın iki tarafına aynı anda dokunmayın ve kartı iletken yüzeye koymayın. Modül cihaz ve bilgisayar korumasına yöneliktir; şebeke gerilimiyle çalışmada kişisel güvenlik (insan koruma) izolatörü olarak kullanılmamalıdır.

Paket içeriği:

•  1 Adet ADUM3160 Modül USB İzolatör (kutusuz)
•  Not: Koruyucu kutu ve USB uzatma kablosu pakete dahil değildir.
