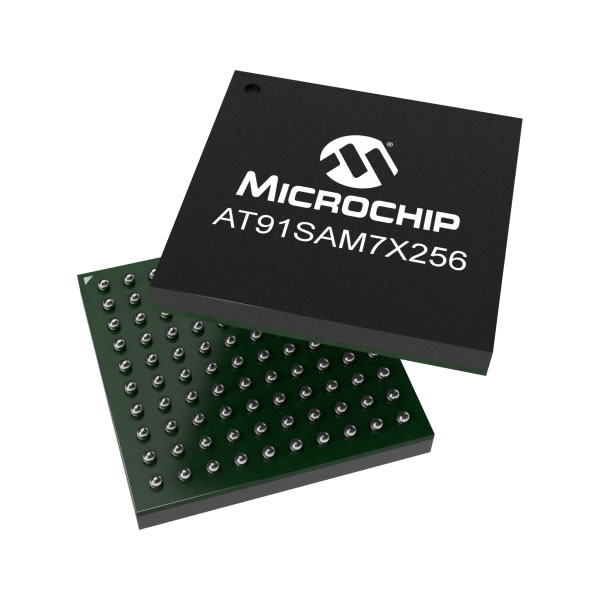

AT91SAM7X256-CU

     Microchip'in ARM tabanlı SAM7X256'sı, 32-bit ARM7TDMI işlemcisine dayalı Microchip SAM7X serisi mikrodenetleyicilerin bir üyesidir. Maksimum 55MHz hızda çalışır ve 256KB flash bellek ile 64KB SRAM içerir. Çevre birimi seti; USB 2.0 Full Speed aygıt portu , Ethernet MAC 10/100 portu, CAN 2.0A ve 2.0B uyumlu denetleyici, iki USART, UART, iki SPI, SSC, TWI (I²C), üç adet 16-bit zamanlayıcı, RTT ve 8x10-bit ADC içerir. Tipik çekirdek beslemesi 1.8V'tur, I/O'lar 1.8V veya 3.3V ile beslenir ve 5V toleranslıdır. Entegre bir gerilim regülatörü 3.3V'ta tek besleme sağlar. SAM7X256, 100 bacaklı LQFP ve TFBGA paketlerde sunulur.





Ürün Ailesi                          ARM7TDMI
Maks CPU Hızı MHz                    55
Program Bellek Boyutu (KB)             256
SRAM (KB)                           64
Sıcaklık Aralığı (C)                -40 ile 85 arası
Çalışma Gerilim Aralığı (V)          3 ile 3.6 arası
Doğrudan Bellek Erişimi Kanalları        13
SPI                                  2
I2C                                 1
Çevre Birimi Pin Seçimi / Pin Muxing   Evet
Ethernet                             10/100 Base-TX Mac
USB Modülü Sayısı                1
USB Arayüzü                        FS Aygıt
CAN Modülü Sayısı                1
ADC Girişi                            8
Maks ADC Çözünürlüğü (Bit)            10
Maks ADC Örnekleme Hızı (ksps)         384
Giriş Yakalama                        3
Maks 16-bit Dijital Zamanlayıcı            3
Dahili Osilatör                  32Khz
Maks I/O Pini                         62
Pin Sayısı                            100
