Trafolu RJ45 HR911105A

HR911105A Hanrun Trafolu RJ45 Soket Ledli

8P8C 90 Derece 10/100 Mbps Ethernet Bağlantı Soketi Network Adaptör Ağ Modem İnternet Pcb Montaj DIP 1 Port

     Hanrun HR911105A, içinde Ethernet trafosu (manyetik) ve iki gösterge LED'i bulunan tek portlu RJ45 Ethernet soketidir. 10/100Mbps (10/100Base-T) Ethernet hattı için yapılmıştır; 8P8C dişi soket 90 derece açılıdır, yani kablo kart yüzeyine paralel girer. Soket delikli (THT / DIP) montajla karta lehimlenir; ayrı trafo, ortak mod bobini ve gösterge LED'i yerine tek parça olarak kullanılır, kartta yer ve parça sayısı azalır.

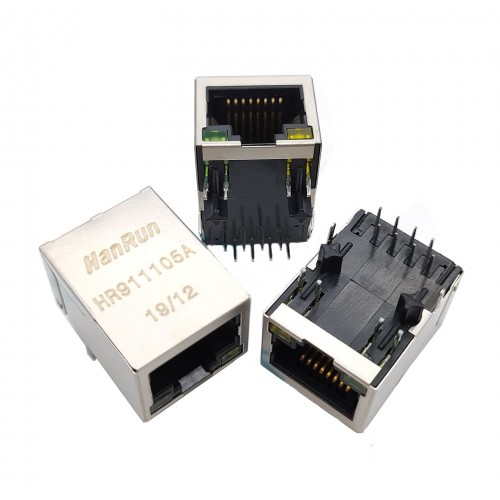

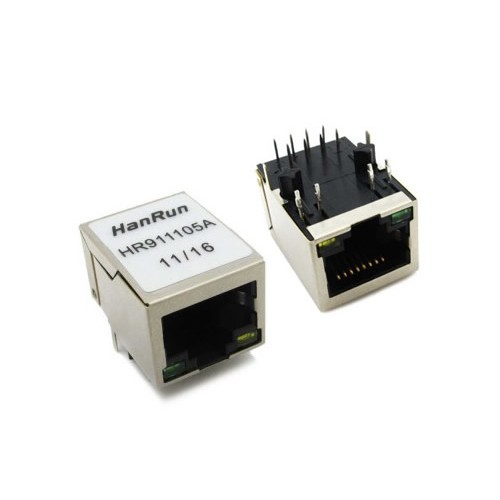

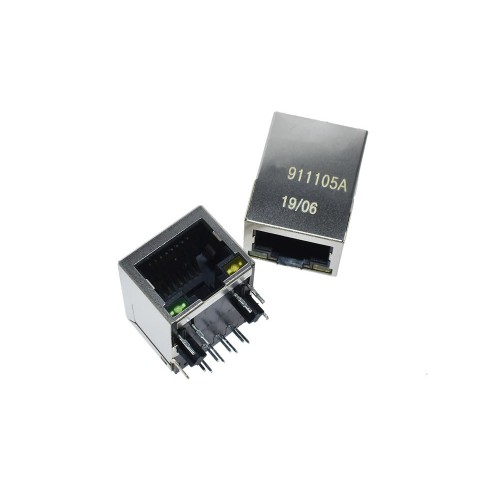

     Ön yüzdeki yeşil ve sarı LED'ler Ethernet entegresinin bağlantı ve veri (aktivite) çıkışlarına bağlanarak hattın durumunu gösterir. Gümüş renkli metal kılıf soketi dış parazite karşı ekranlar; kılıfın üstünde "HanRun HR911105A" baskısı vardır. Kablo tarafı ile devre tarafı arasında 1500Vrms yalıtım vardır. ENC28J60, W5500, LAN8720, DP83848 ve RTL8201 gibi 10/100 Ethernet entegreleriyle yapılan kartlarda yaygın olarak kullanılır; bozulan RJ45 soketin değişiminde de tercih edilir.

Öne çıkan özellikler:

     Dahili trafo: Ethernet trafosu ve ortak mod bobini soketin içindedir; kartta ayrı trafo kullanmak gerekmez.

     Yeşil ve sarı LED: Ön yüzdeki iki LED, Ethernet entegresinin bağlantı ve aktivite çıkışlarına bağlanarak hattın çalışıp çalışmadığını gösterir.

     10/100Mbps Ethernet: 10Base-T ve 100Base-T hızlarındaki Ethernet entegreleriyle kullanılır; PoE desteği yoktur.

     Ekranlı metal kılıf: Metal kılıf soketi dış parazitten korur, kılıf bacakları karta lehimlenerek soketi sağlam tutar.

     Yaygın kullanılan soket: ENC28J60, W5500 ve LAN8720 tabanlı Ethernet kartlarında kullanılan soketle aynı modeldir; değişim ve tamirde doğrudan kullanılabilir.

Özellikler:

• Ürün tipi: Trafolu (manyetikli) ve ledli RJ45 Ethernet soketi
• Model: HR911105A
• Üretici: Hanrun (Zhongshan HanRun Electronics)
• Ethernet hızı: 10/100Mbps (10/100Base-T)
• Trafo: Soket içinde dahili Ethernet trafosu (manyetik)
• Yalıtım: 1500Vrms (kablo tarafı ile devre tarafı arası)
• PoE: Yok (non PoE)
• Konnektör: 8P8C dişi RJ45
• Port sayısı: 1
• LED: 2 adet, yeşil ve sarı
• Montaj tipi: Delikli (THT / DIP), karta lehimlenir
• Giriş açısı: 90 derece (kablo kart yüzeyine paralel girer)

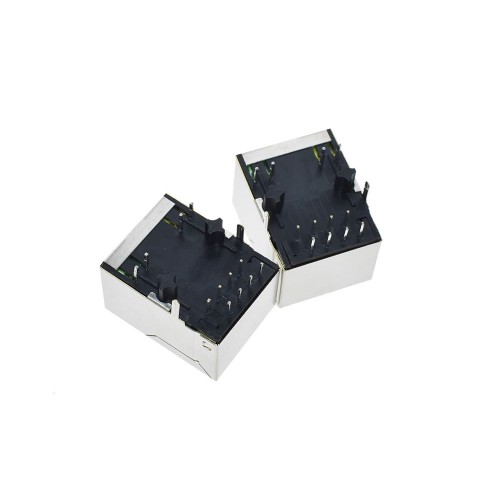

• Pin sayısı: 12 pin, ayrıca metal kılıf bacakları

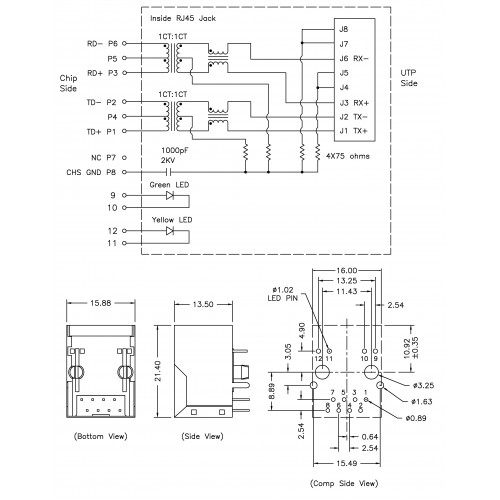

• Pin düzeni: P1 TD+, P2 TD-, P3 RD+, P6 RD-, P4 ve P5 trafo orta uçları, P7 boş, P8 şase (dahili 4 x 75Ω + 1000pF 2kV sonlandırma), 9-10 yeşil LED, 11-12 sarı LED
• Ekranlama: Metal kılıflı (ekranlı)
• Uyumlu entegreler: ENC28J60, W5500, LAN8720, DP83848, RTL8201 ve benzeri 10/100 Ethernet entegreleri
• Gövde baskısı: "HanRun HR911105A"
• Çalışma sıcaklığı: 0°C - 70°C
• Malzeme ve renk: Gümüş renkli metal kılıf, siyah plastik gövde
• Ölçüler: 21.4mm x 15.9mm x 13.5mm
• Ağırlık: yaklaşık 6gr

Kullanım bilgileri:

• Ethernet entegresinin TX ve RX hat çiftlerini, trafo orta uçlarını ve LED bacaklarını Hanrun HR911105A bilgi sayfasındaki pin düzenine göre bağlayın; soketin içinde trafo olduğu için kartta ayrı trafo kullanmayın.
• Yeşil ve sarı LED'i entegrenin LED (bağlantı / aktivite) çıkışlarına bilgi sayfasında önerilen seri dirençle bağlayın.
• Metal kılıf bacaklarını karttaki şase (GND) bölgesine lehimleyin; bu bacaklar hem ekranlamayı tamamlar hem de soketi kablo takıp çıkarırken sağlam tutar.

Kullanım alanları:

•  ENC28J60, W5500 ve LAN8720 tabanlı Ethernet kartları
•  Modem ve router kartları
•  Switch (ağ anahtarı) kartları
•  IP kamera ve kayıt cihazları
•  Ağ yazıcısı ve yazıcı sunucusu kartları
•  Küçük sunucu ve ağ depolama kartları
•  Mikrodenetleyici kartlarına kablolu ağ (Ethernet) bağlantısı ekleme
•  Ev otomasyonu ve uzaktan izleme cihazları
•  Bozulan RJ45 trafolu soketin değişimi ve tamiri

Dikkat edilmesi gerekenler:

•  Soket 10/100Mbps içindir; Gigabit (1000Mbps) Ethernet devrelerinde kullanılmaz.
•  PoE desteği yoktur; kablo üzerinden besleme alan ya da veren devrelerde kullanmayın.
•  Trafolu soketlerin pin düzeni modelden modele değişir; örneğin HY911108H'nin trafo pin sırası (P1-P3 tek sargı, P2 orta uç) ve LED delik aralığı bu soketten farklıdır, birbirinin yerine doğrudan takılmaz. Trafosuz RJ45 ya da başka model trafolu soket yerine takmadan önce pin düzeninin aynı olduğunu bilgi sayfasından kontrol edin.
•  Lehimlerken bacakları uzun süre ısıtmayın; aşırı ısı plastik gövdeye ve içteki LED'lere zarar verebilir.

Paket içeriği:

•  1 Adet HR911105A Trafolu RJ45 Soket
•  Not: Ethernet kartı ve kablo pakete dahil değildir.
