JDY-23 Dip Bluetooth 5.0 Modül
CC2541 Ble Kablosuz Haberleşme Rf Alıcı Verici Dijital İletişim Cep Telefonu Bilgisayar Kablosuz Kontrol Data Aktarımı

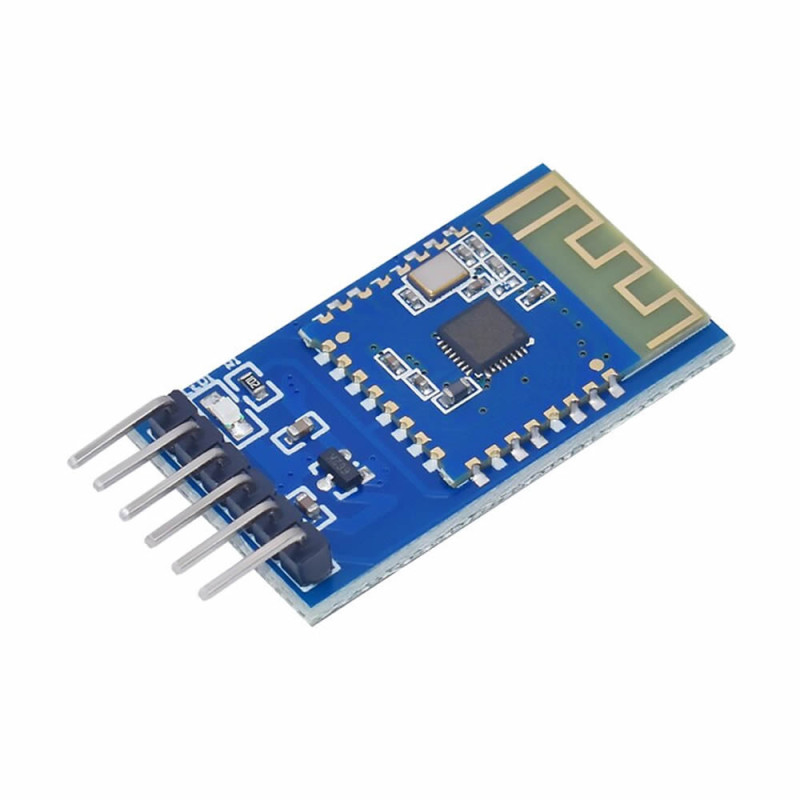

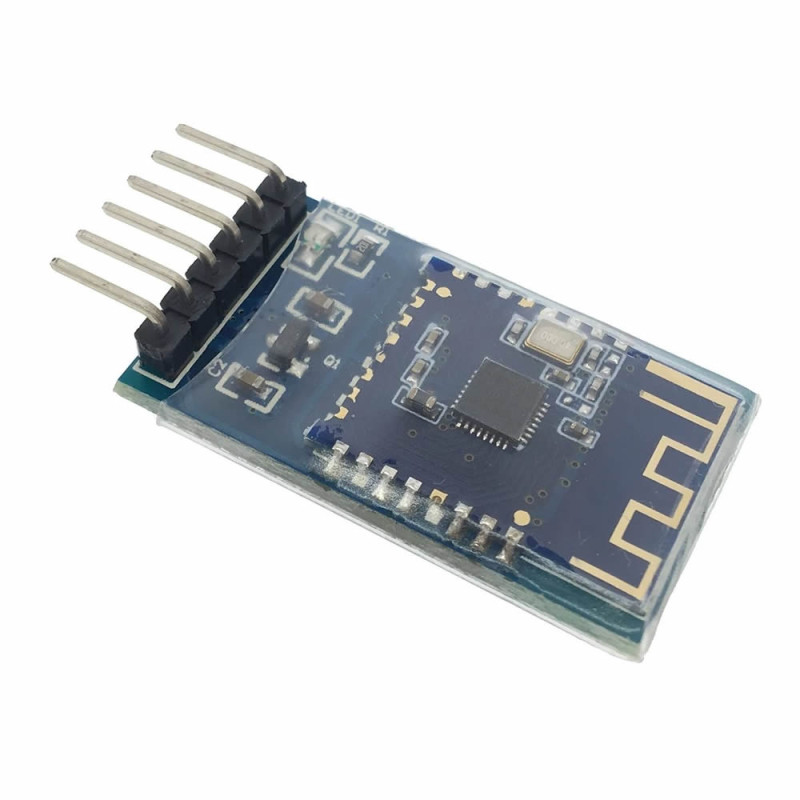

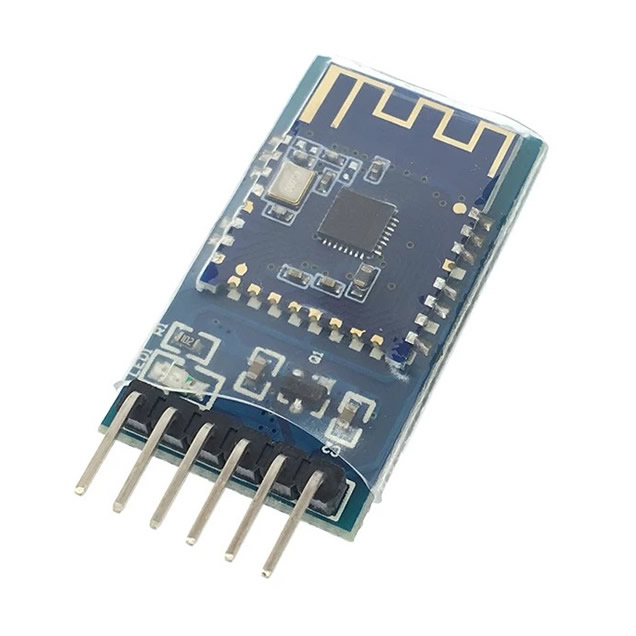

JDY-23 Bluetooth 5.0 kablosuz haberleşme modülüdür. 2.4ghz frekansında çalışır. Düşük akım harcaması bulunmaktadır. 6 pin erkek header dip modül yapısı sayesinde kolayca bağlantı kurulur. Uart haberleşme pinleri bulunmaktadır. Aşağıdaki tabloda verilen AT komutlarını kullanır. Slave modda çalışır. Cep telefonu vb ble destekli cihazlar ile birlikte kullanılır.
1 adet gösterge ledi vardır. Dahilli pcb anteni bulunmaktadır. Maksimum haberleşme mesafesi 60 metredir. Mesafe kapalı alanlarda daha düşüktür.
Özellikler:
- Model: JDY-23
- Bluetooth versiyonu: BLE 5.0 ( BLE4.0, BLE4.2 ile uyumlu)
- Tip: Slave
- Çalışma voltajı: DC 1.8V - 3.6V
- İletim mesafesi: 60m
- Çalışma frekansı: 2.4Ghz
- Aktarım gücü: 4db maksimum
- İletişim arayüzü: Uart
- Dahili pcb anten
- Alıcı hassasiyeti: -97dbm
- RF-TX/RX peak current : 5mA
- Awakening state current : 800uA（Broadcast）
- Light sleep state current :<50uA (Broadcast)
- Deep sleep current : 9uA （No broadcast）
- Ayarlar hafızaya kaydedilir.
- Çalışma sıcaklığı: -10C / 80C
- Renk: Mavi

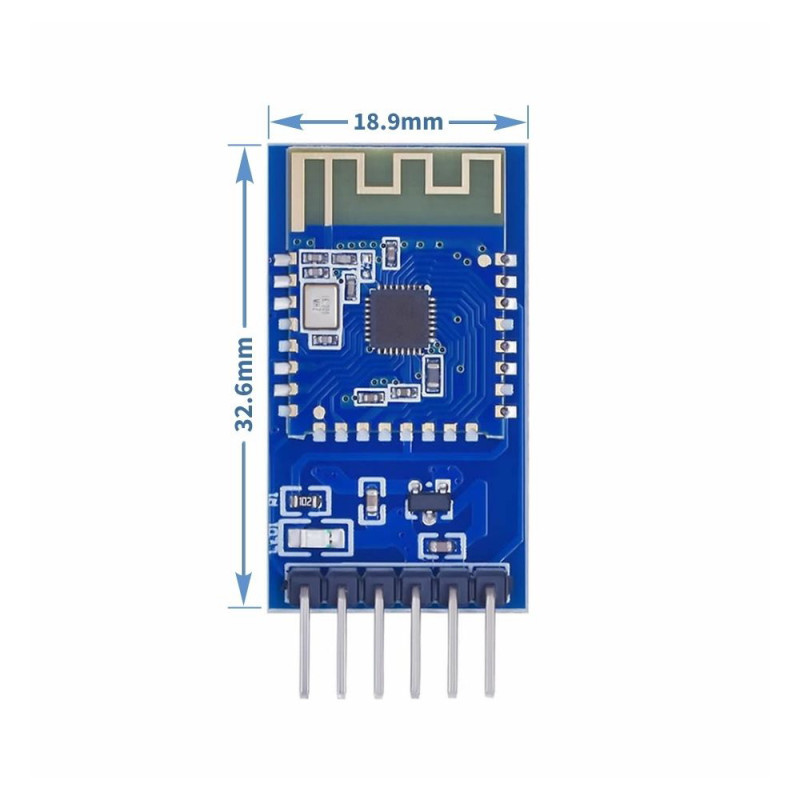

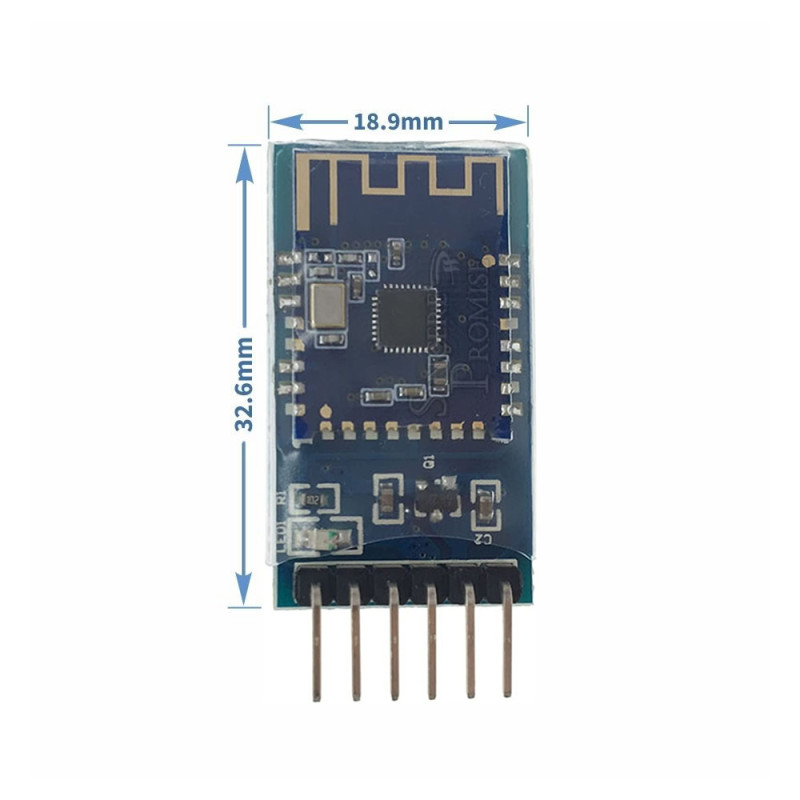

- Boyutlar: 19mm x 32.5mm x1.8mm
- Ağırlık: 3.5gr

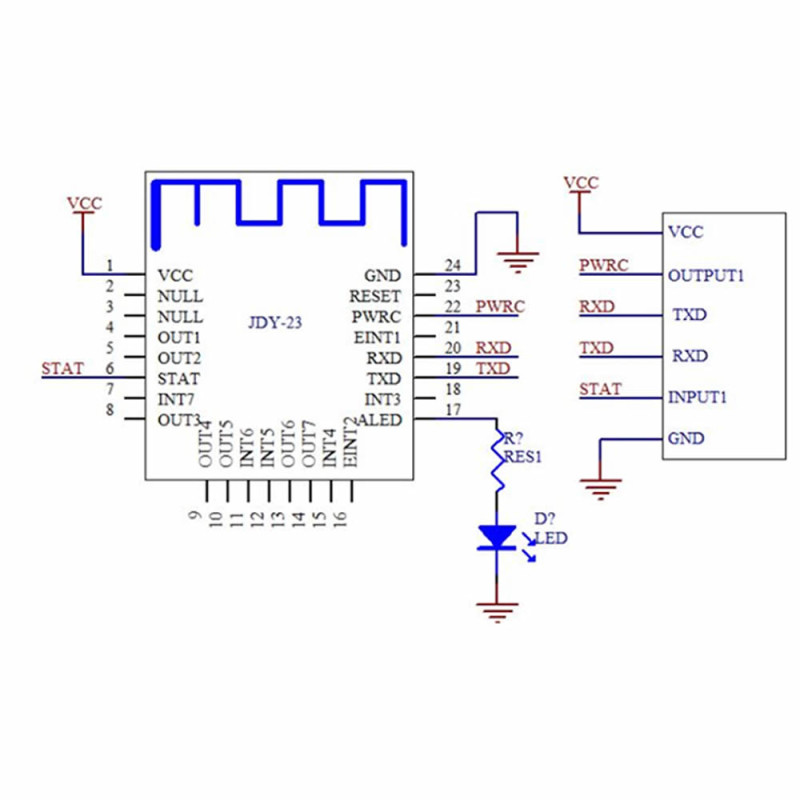

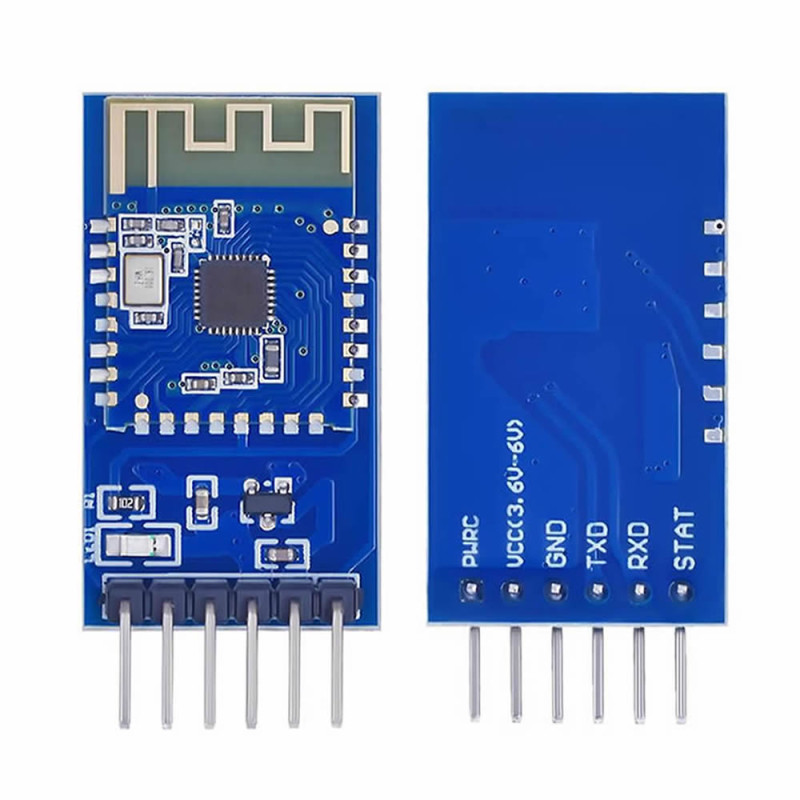

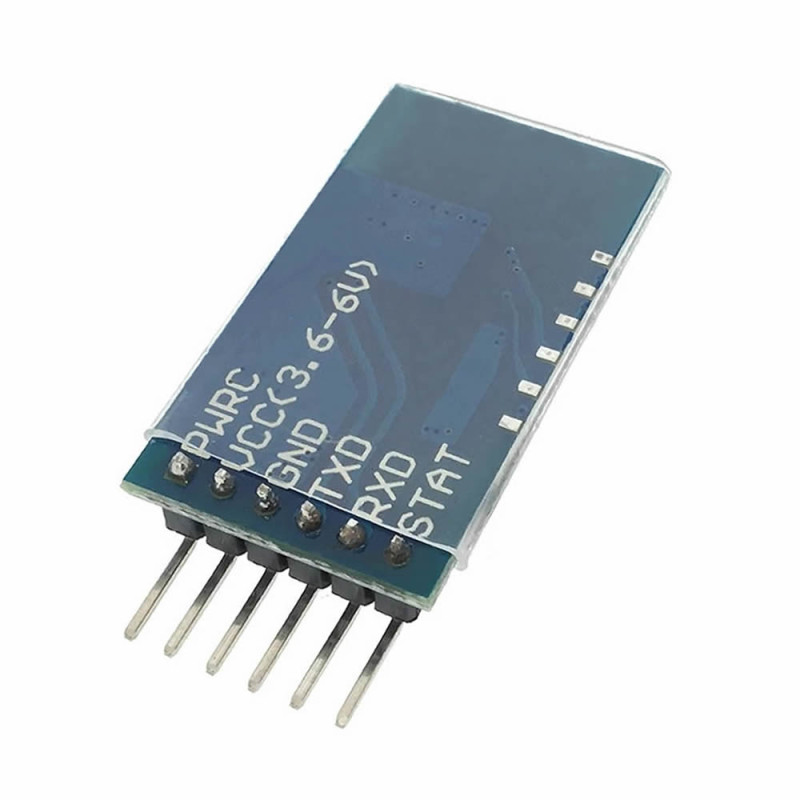

Pin açıklaması:
- PWRC: Uyku kontrol pini
- VCC: Besleme pini DC 3.6 / 6V
- GND: Toprak
- TXD: Uart çıkış pini ( TTL seviyesi )
- RXD: Uart girişi pini ( TTL seviyesi )
- STAT: Bağlantı durum göstergesi
Paket İçeriği:
- 1 Adet JDY-23 Dip Bluetooth 5.0 Modül
| No. | Instruction | Function | Master / slave | Default |
| 1 | AT+VER | Version number | S | JDY-23-V1.2 |
| 2 | AT+RST | Soft reset | S | – |
| 3 | AT+DISC | AT instruction disconnect | S | – |
| 4 | AT+STAT | 00 | ||
| 5 | AT+MAC | MAC address | S | – |
| 6 | AT+BAUD | Baud rate | S | 9600 |
| 7 | AT+SLEEP | Sleep | S | |
| 8 | AT+NAME | Broadcast name | S | JDY-23 |
| 9 | AT+STARTEN | Power on sleep or wake up | S | Power on wake up） |
| 10 | AT+ADVIN | Broadcast interval | S | 1（200mS） |
| 11 | AT+HOSTEN | Slave mode or BEACONworking mode | S | 0（slave） |
| 12 | AT+IBUUID | UUID of IBEACO | S | FDA50693A4E24F B1AFCFC6EB0764 7825 |
| 13 | AT+MAJOR | MAJOR of BEACON | S | 10 |
| 14 | AT+MINOR | MINOR of BEACON | S | 7 |
| 15 | AT+IBSING | Signal calibration at 1 meter | 0x32 | |
| 16 | AT+ALED | Broadcast LED indicator switch | 1 | |
| 17 | AT+IBPWR | The SING value of BEACON | S | 50 |
| 18 | AT+DEFAULT | Restore factory settings | S | – |
| 19 | AT+POWR | Transmit power | S | 8 |
| 20 | AT+ENLOG | Seria port output LOGswitch | S | 0 |
| 21 | AT+MTU | Set the serial port to send the number of packets to the APP | S | 1 |
| 22 | AT+BATT | Battery setting | S | 0 |
