5-30V Pil Kapasite Göstergesi JX-4615-A3

5-30V Pil Kapasite Göstergesi
2S / 8S Li-ion LiFePO4 Kurşun Asit Batarya Akü Seviye Kapasite Ölçer Test Cihazı Led Display Araba Motorsiklet

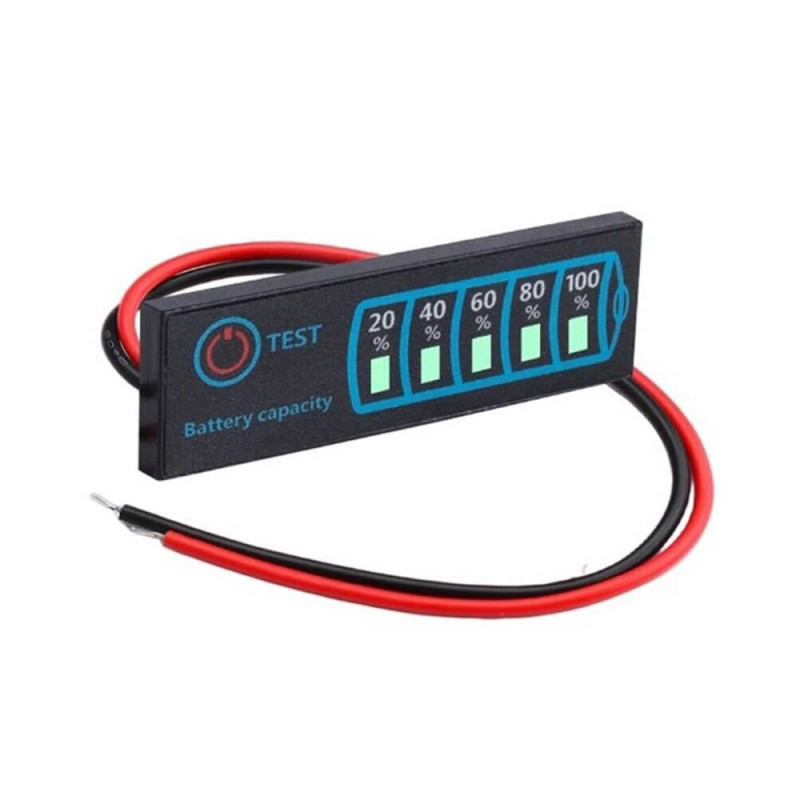

     JX-4615-A3, DC 5V - 30V aralığındaki lityum (Li-ion), LiFePO4 ve kurşun asit pil paketlerinin doluluk seviyesini 5 ledli bir çubukla gösteren küçük bir kapasite göstergesidir. Her led pil kapasitesinin %20'lik dilimini gösterir; 46mm x 15mm x 3mm boyutundaki ince siyah gövdesi panele, kutuya ya da pil paketinin üstüne kolayca yerleşir. İki kablosu (kırmızı +, siyah -) doğrudan pil paketinin uçlarına bağlanır.

     Gösterge tek butonla ayarlanır: önce pil tipi (1. ledin rengiyle: kırmızı lityum, yeşil LiFePO4, sarı kurşun asit), sonra hücre sayısı seçilir. Lityum ve LiFePO4 paketlerde 2S - 8S, kurşun asit akülerde 12V ve 24V seçenekleri vardır. Ayar kaydedildikten sonra gösterge seçilen pile göre kapasiteyi gösterir; 10mA'den az akım çeker ve değeri 500ms'de bir yeniler.

     Ürün çalışma gerilimi en az 5V olduğu için 1S (tek hücre) pillerle kullanılamaz. 2S - 8S pil paketlerinde ve 12V / 24V kurşun asit akülerde kapasiteyi izlemek için kullanabilirsiniz.

Öne çıkan özellikler:

     Üç pil tipi tek göstergede: Lityum (Li-ion), LiFePO4 ve kurşun asit pil tipleri menüden seçilir; 1. led RGB'dir ve seçilen pil tipini renkle gösterir (kırmızı, yeşil, sarı).

     Hücre sayısı ayarlı: Lityum ve LiFePO4 için 2S - 8S, kurşun asit için 12V ve 24V seçilir. Seçim 2., 3., 4. ve 5. ledlerin yanma durumuyla yapılır (tablo ürün resimlerindedir).

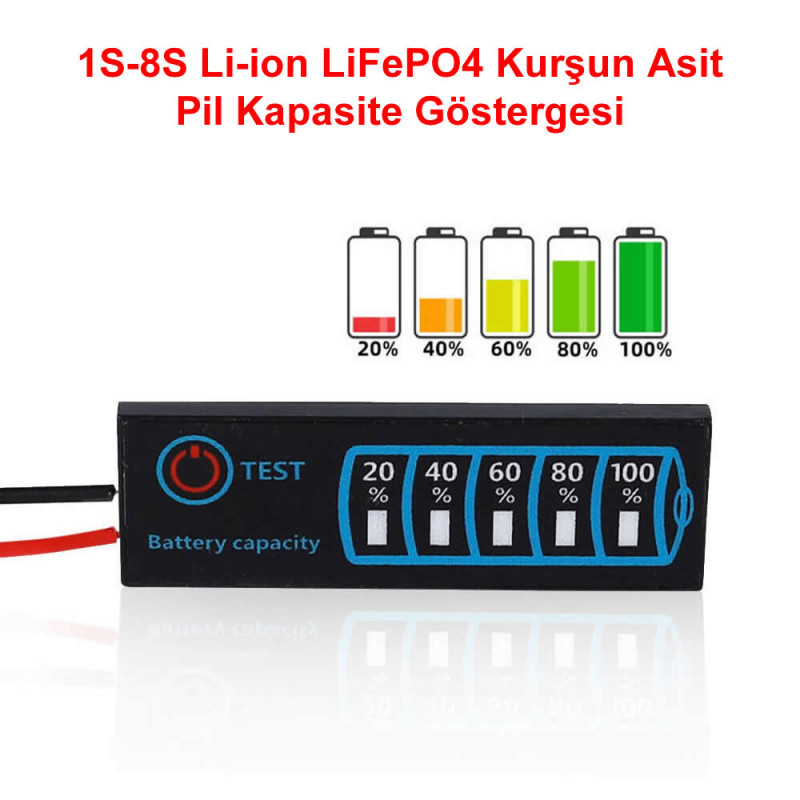

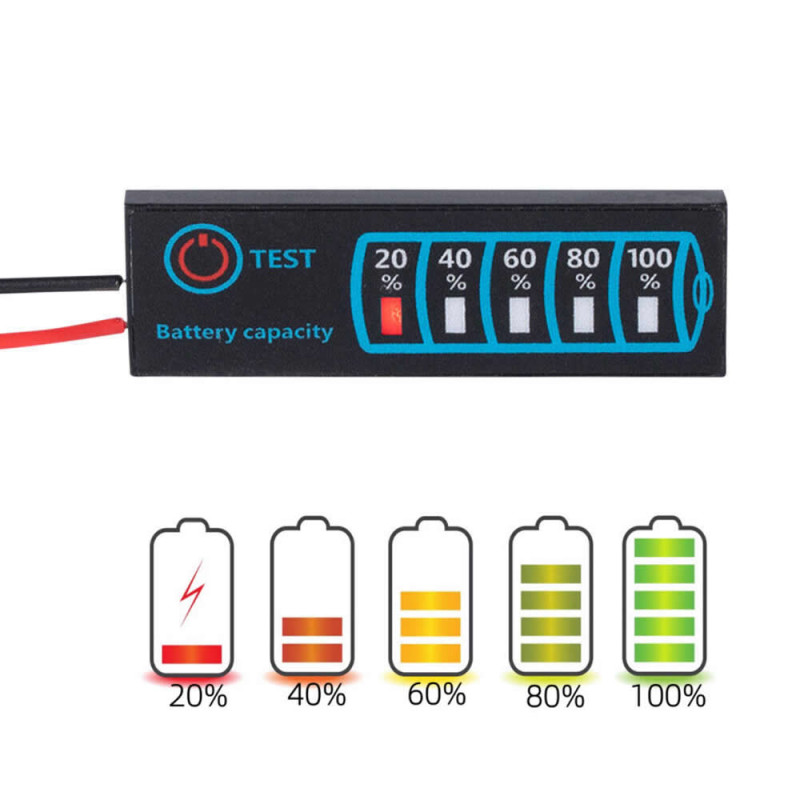

     %20'lik 5 ledli çubuk: %20, %40, %60, %80 ve %100 basamaklı led çubuk pilin doluluk seviyesini bir bakışta gösterir.

     İnce ve küçük gövde: 46mm x 15mm x 3mm ölçüsüyle elektrikli araç gidonuna, pil kutusuna ya da cihaz paneline sığar.

     Az akım çeker: 10mA'den az çalışma akımı pil paketine sürekli bağlı kalabilmesini sağlar; değer 500ms'de bir yenilenir.

Özellikler:

• Ürün tipi: Ayarlı pil kapasite göstergesi (led çubuk)
• Model: JX-4615-A3
• Çalışma gerilimi: DC 5V - 30V
• Uyumlu pil tipleri: Lityum (Li-ion), LiFePO4, kurşun asit akü
• Lityum / LiFePO4 hücre seçenekleri: 2S, 3S, 4S, 5S, 6S, 7S, 8S
• Kurşun asit seçenekleri: 12V, 24V
• Gösterge: 5 led kapasite çubuğu, her led %20 (%20 - %100)
• Pil tipi göstergesi: 1. led RGB; kırmızı lityum, yeşil LiFePO4, sarı kurşun asit
• Ayar: tek buton; 2sn basılı tutma menüye giriş ve kayıt, kısa basma seçim
• Ayar menüsünden çıkış: 5sn işlem yapılmazsa otomatik
• Hatalı ayar belirtisi: pil gerilimi ayarlanan aralığın dışındaysa ledler yanmaz
• Çalışma akımı: 10mA'den az
• Yenileme süresi: 500ms

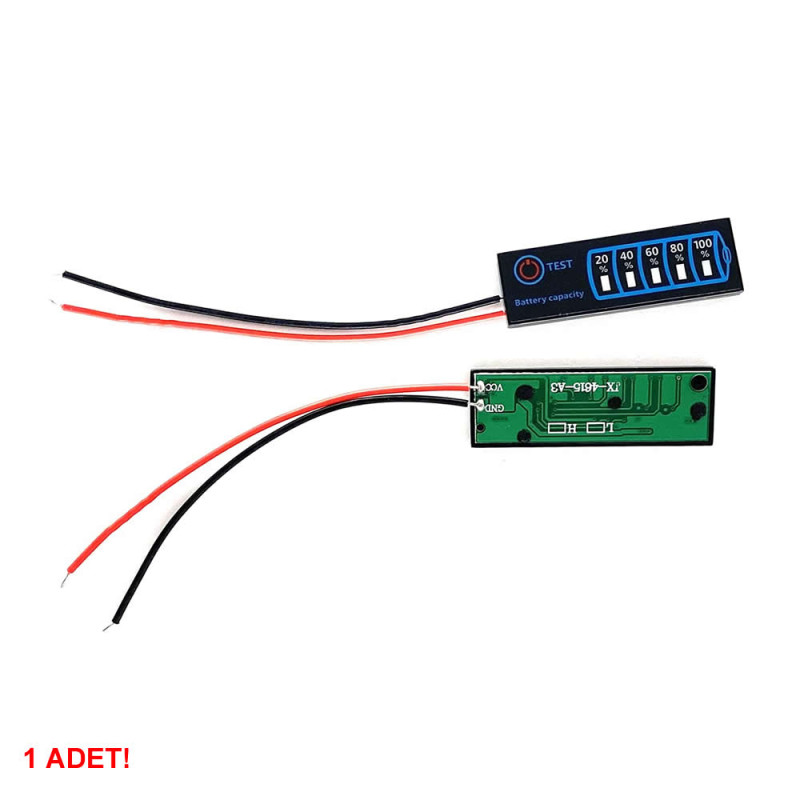

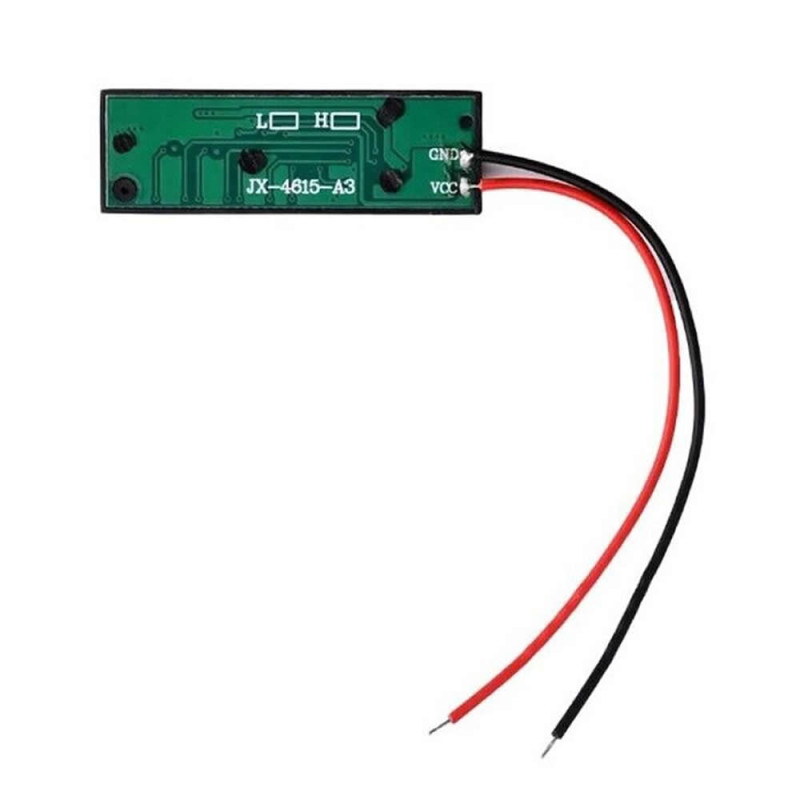

• Bağlantı: 2 kablo, kırmızı (+) ve siyah (-)
• Su geçirmezlik: yok (iç mekan)
• Renk: siyah gövde, mavi baskılı ön yüz (TEST, Battery capacity)

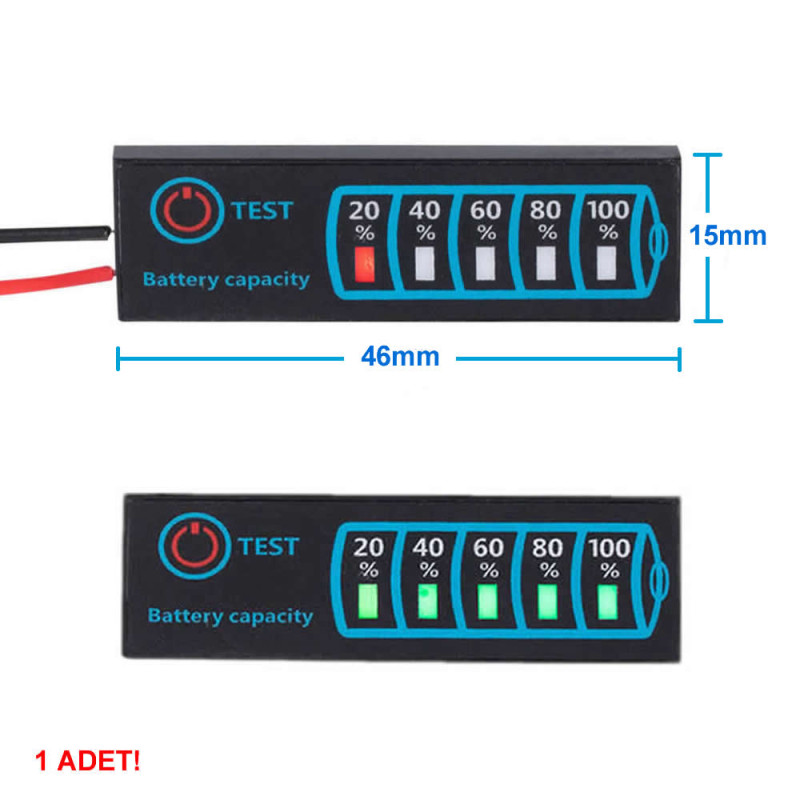

• Ölçüler: 46mm x 15mm x 3mm
• Ağırlık: yaklaşık 5gr

Kullanım bilgileri:

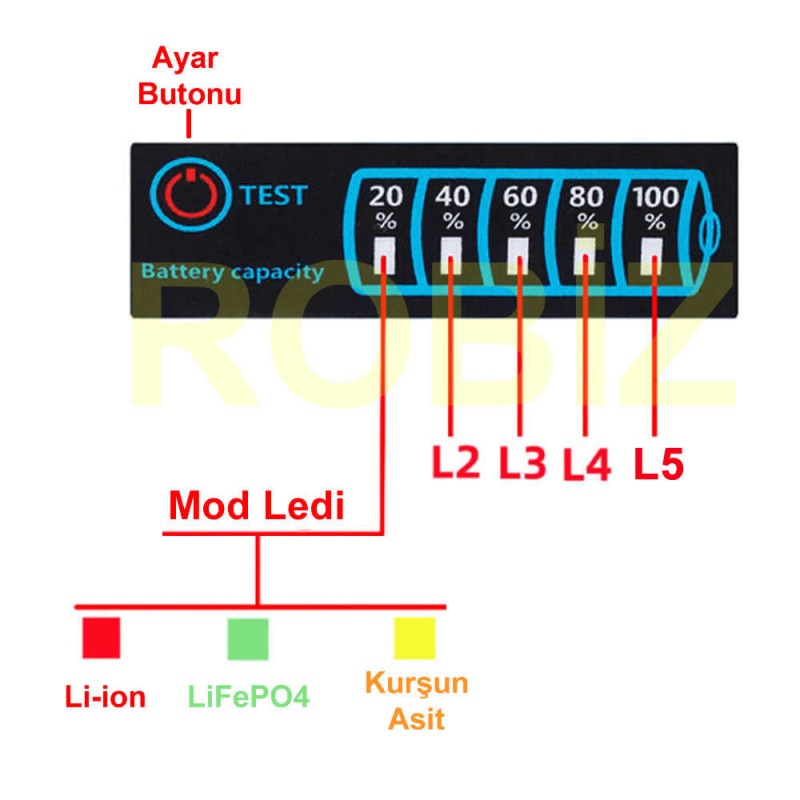

• Kırmızı kabloyu pil paketinin artı (+), siyah kabloyu eksi (-) ucuna bağlayın. Ürünün sol tarafında mod ayar butonu bulunur; uzun ve kısa basışlar ayarı açar, seçer ve kaydeder. Ayar menüsü 2 aşamalıdır: 1. aşamada pil tipi, 2. aşamada hücre sayısı seçilir.
• Pil tipi seçimi: Mod butonuna 2sn basılı tutun, 1. led yanıp sönmeye başlar. Butona her kısa basışta 1. ledin rengi değişir: kırmızı led lityum (Li-ion), yeşil led LiFePO4, sarı led kurşun asit akü içindir. Uygun renk geldiğinde 2sn basılı tutun; hücre sayısı menüsüne geçilir.

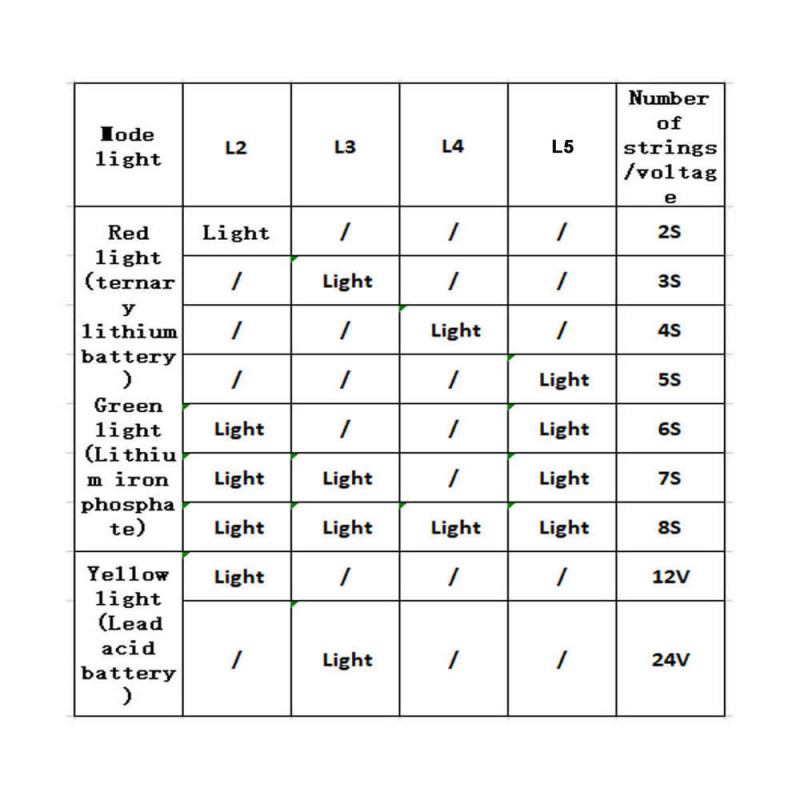

• Hücre sayısı seçimi: Ürün resimlerindeki tabloya göre butona kısa basarak 2., 3., 4. ve 5. ledlerin durumunu değiştirin (ör. lityumda yalnız 2. led 2S, yalnız 3. led 3S; kurşun asitte yalnız 2. led 12V, yalnız 3. led 24V). Pilinize uygun duruma gelince butona 2sn basılı tutarak kaydedin; gösterge kapasiteyi göstermeye başlar.
• Ayar menüsündeyken buton 5sn kullanılmazsa gösterge otomatik olarak ayar modundan çıkar.
• Ayarlanan pil gerilim aralığının dışında ledler hiç ışık vermez; bu hatalı ayar yaptığınızı gösterir. Bu durumda butona 2sn basılı tutun: menüye girebiliyorsanız ürün çalışıyordur, ayarı yeniden yapın.

Kullanım alanları:

•  Elektrikli bisiklet pil paketleri
•  Elektrikli scooter ve kaykay pilleri
•  Golf arabası ve akülü araç aküleri (12V / 24V)
•  Güneş paneli ve akü depolama sistemleri
•  Kendi yaptığınız powerbank ve 18650 pil paketleri
•  Motosiklet ve araç aküsü izleme
•  Akülü matkap, süpürge ve el aletleri pil paketleri
•  Taşınabilir hoparlör ve kamp lambası pil paketleri
•  UPS ve yedek güç akülerinin seviye takibi

Dikkat edilmesi gerekenler:

•  Çalışma gerilimi 5V - 30V'tur. Bu aralığın üstündeki gerilim ürünü bozabilir. Pil paketinin TAM DOLU gerilimi 30V'u aşmamalıdır: ör. 8S lityum (Li-ion) paket tam doluyken 33.6V'a çıkar ve 30V sınırını aşar.
•  Çalışma gerilimi en az 5V olduğundan 1S (tek hücre) pillerle kullanılamaz.
•  Pil tipini ve hücre sayısını doğru seçin; yanlış ayarda gösterge yanlış yüzde gösterir ya da hiç yanmaz.
•  Ürün su geçirmez değildir; açık havada, ıslak ya da nemli ortamda korumasız kullanmayın.
•  Gösterge gerilime göre yaklaşık kapasite gösterir; yük altında (motor çalışırken) gerilim düştüğü için seviye anlık olarak düşük görünebilir.

Paket içeriği:

•  1 Adet 5V-30V Pil Kapasite Göstergesi JX-4615-A3
•  1 Adet bağlantı kablosu, kırmızı ve siyah ( Birleştirilmiş )
