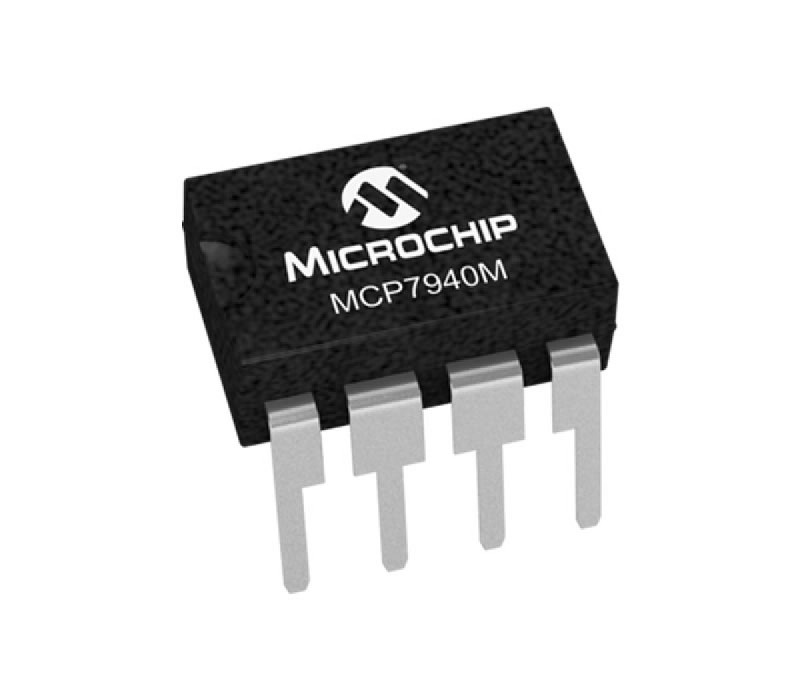

MCP7940M RTC

MCP7940M-I/P Düşük Maliyetli I2C RTCC, SRAM'li

Microchip RTC Gerçek Zaman Saati

     MCP7940M I²C^TM uyumlu gerçek zaman saati/takvimi (RTCC), normalde daha yüksek fiyatlı cihazlarda bulunan SRAM ve doğruluk için dijital ayar devresi içerir. Düşük maliyetli bir 32,768 kHz kristal veya başka bir saat kaynağı kullanılarak, zaman AM/PM göstergeli 12 saat veya 24 saat biçiminde ve saniye, dakika, saat, haftanın günü, gün, ay ve yıl olarak takip edilir. Kesme veya uyandırma sinyali olarak, çok fonksiyonlu açık drenajlı bir çıkış Alarm Out olarak veya 4 seçilebilir frekansı destekleyen Clock Out olarak programlanabilir.

Özellikler

•     Zaman tutma
•         Gerçek Zaman Saati/Takvimi (RTCC)
•             Saat, dakika, saniye, haftanın günü, gün, ay, yıl
•             Artık yıl telafisi  2399'a kadar
•             12/24 saat modları
•         Çip üstü dijital ayarlama/kalibrasyon
•             1 PPM çözünürlük
•             +/-129 PPM aralık
•         Çift programlanabilir alarm
•         Çok yönlü çıkış pini
•             Seçilebilir frekanslı saat çıkışı
•             Alarm çıkışı
•             Genel amaçlı çıkış
•         64 Bayt SRAM
•         2 telli seri arayüz, I2C™uyumlu
•             400 kHz'e kadar I2C saat frekansı
•     Düşük güç
•         Geniş gerilim aralığı
•             Çalışma gerilimi 1.8V ile 5.5V arası
•         Düşük tipik zaman tutma akımı

• Tip    Saat/Takvim
• Özellikler    Alarm, artık yıl, kare dalga çıkışı, SRAM
• Bellek Boyutu    64B
• Saat Biçimi    HH:MM:SS (12/24 saat)
• Tarih Biçimi    YY-MM-DD-dd
• Arayüz    I²C, 2 telli seri
• Gerilim - Besleme    1.8 V ile 5.5 V arası
• Gerilim - Besleme, Pil    -
• Akım - Zaman tutma (Maks)    1uA @ 5.5V
• Çalışma Sıcaklığı    -40C ile 85C arası
• Montaj Tipi    Delikten geçmeli
• Paket / Kılıf    8-DIP (0.300", 7.62mm)
• Tedarikçi Cihaz Paketi    8-PDIP
