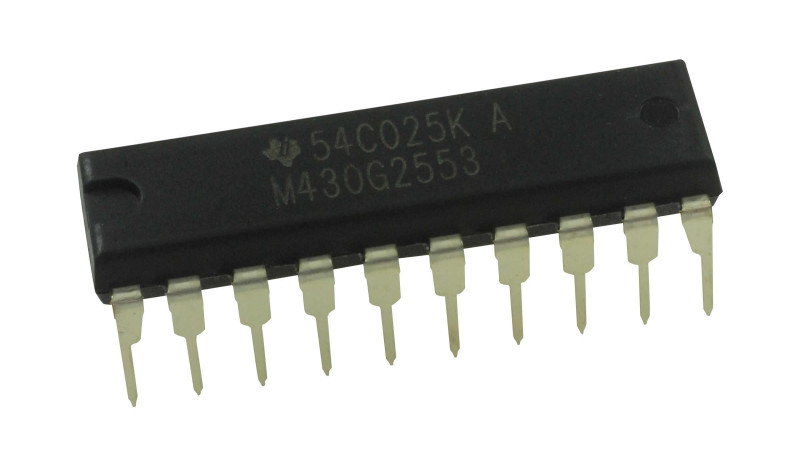

MSP430G2553IN20

Texas Instruments MSP430G2533IN20 Karışık Sinyal Mikrodenetleyici

MSP430 CPU16 16-Bit 16MHz Mcu I2C IrDA LINbus SCI SPI UART USART 16Kb Flash 20 Pin Dip

Açıklama

     TI MSP ultra düşük güçlü mikrodenetleyici ailesi, çeşitli uygulamalar için hedeflenmiş farklı çevre birimi setlerine sahip birkaç cihazdan oluşur. Mimari, beş düşük güç modu ile birleştiğinde, taşınabilir ölçüm uygulamalarında uzatılmış pil ömrü elde etmek için optimize edilmiştir. Cihaz, maksimum kod verimliliğine katkıda bulunan güçlü bir 16-bit RISC CPU, 16-bit yazmaçlar ve sabit üreteçlere sahiptir. Dijital olarak kontrol edilen osilatör (DCO), cihazın düşük güç modlarından aktif moda 1us'den kısa sürede uyanmasını sağlar.

     MSP430G2x03 ve MSP430G2x33 cihazları, dahili 16-bit zamanlayıcılar, 24 adede kadar kapasitif dokunma özellikli G/Ç pini ve USCI kullanan dahili haberleşme yeteneğine sahip ultra düşük güçlü karışık sinyal mikrodenetleyicilerdir. Ayrıca, MSP430G2x33 aile üyelerinde 10-bit ADC bulunur. Yapılandırma ayrıntıları için bakınız.

     Tipik uygulamalar arasında analog sinyalleri yakalayan, bunları dijital değerlere dönüştüren ve ardından verileri görüntüleme veya bir ana sisteme iletim için işleyen düşük maliyetli sensör sistemleri yer alır.

Özellikler

•     Düşük Besleme Gerilimi Aralığı: 1.8 V ile 3.6 V arası
•     Ultra Düşük Güç Tüketimi
  •         Aktif Mod: 1 MHz, 2.2 V'ta 230 uA
  •         Bekleme Modu: 0.5 uA
  •         Kapalı Mod (RAM Koruma): 0.1 uA
•     Beş Güç Tasarrufu Modu
•     Bekleme Modundan 1us'den Kısa Sürede Ultra Hızlı Uyanma
•     16-Bit RISC Mimarisi, 62.5-ns Komut Çevrim Süresi
•     Temel Saat Modülü Yapılandırmaları
  •         Dört Kalibre Edilmiş Frekans ile 16 MHz'e Kadar Dahili Frekanslar
  •         Dahili Çok Düşük Güçlü Düşük Frekanslı (LF) Osilatör
  •         32-kHz Kristal
  •         Harici Dijital Saat Kaynağı
•     Üç Yakalama/Karşılaştırma Yazmaçlı İki 16-Bit Timer_A
•     24 Adede Kadar Kapasitif Dokunma Özellikli G/Ç Pini
•     Evrensel Seri Haberleşme Arayüzü (USCI)
  •         Gelişmiş UART Otomatik Baud Hızı Algılamayı Destekler (LIN)
  •         IrDA Kodlayıcı ve Kod Çözücü
  •         Senkron SPI
  •         I2C
•     Dahili Referans, Örnekle ve Tut ve Otomatik Tarama ile 10-Bit 200-ksps Analog-Dijital Dönüştürücü (ADC) (Bakınız )
•     Brownout Dedektörü
•     Seri Kart Üstü Programlama,
•     Harici Programlama Gerilimi Gerekmez,
•     Güvenlik Sigortası ile Programlanabilir Kod Koruması
•     Spy-Bi-Wire Arayüzlü Çip Üstü Emülasyon Mantığı
•     Mevcut Aile Üyelerini Özetler
•     Paket Seçenekleri
  •         TSSOP: 20 Pin, 28 Pin
  •         PDIP: 20 Pin
  •         QFN: 32 Pin

MSP430G2553IN20:

• Çekirdek İşlemci:    MSP430 CPU16
• Çekirdek Boyutu:    16-Bit
• Hız:    16MHz
• Bağlantı:    I2C, IrDA, LINbus, SCI, SPI, UART/USART
• Çevre Birimleri:    Brown-out Algılama/Reset, DMA, POR, PWM, WDT
• G/Ç Sayısı:    16
• Program Bellek Boyutu:    16KB (16K x 8)
• Program Bellek Tipi:    FLASH
• EEPROM Boyutu:    -
• RAM Boyutu:    512 x 8
• Gerilim - Besleme (Vcc/Vdd):    1.8V ile 3.6V arası
• Veri Dönüştürücüler:    A/D 8x10b
• Osilatör Tipi:    Dahili
• Çalışma Sıcaklığı:    -40C ile 85C arası (TA)
• Montaj Tipi:    Delikli (Through Hole)
• Tedarikçi Cihaz Paketi:     20-PDIP

Paket içeriği:

• 1  Adet:   MSP430G2553IN20
