SOSS16 PCB

So16 / Ssop16 to Dip Pcb

Soic16 ve Ssop16 Entegreler için Dip16 Çevirici Pcb

     SOSS16 PCB, 16 bacağa kadar olan SO16 (SOIC16) ve SSOP16 kılıflı SMD entegreleri DIP yapıya çevirmek için kullanılan boş adaptör kartıdır. Kartın bir yüzünde 1.27mm (50mil) bacak aralıklı SO16 pedi, diğer yüzünde üreticinin verdiği 0.8mm (31.5mil) bacak aralıklı SSOP16 pedi bulunur; entegrenin bacak aralığına uyan yüz seçilerek tek kartla iki farklı kılıf kullanılabilir. Kartın iki yanında 2.54mm (100mil) aralıklı 8'er delik vardır; entegre lehimlendikten sonra karta pin header takılır ve kart breadboard'a ya da delikli pertinaksa yerleştirilir.

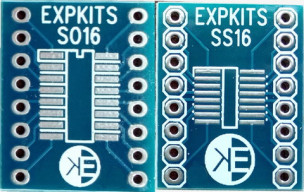

     Kart, ExpKits üretimi 1. sınıf çift yüzlü FR4 PCB'dir ve ölçüsü 17mm x 21mm'dir. SO16 yüzünde "EXPKITS SO16", SSOP16 yüzünde "EXPKITS SS16" baskısı vardır; SO16 yüzündeki gövde çizimindeki çentik entegrenin 1. bacak yönünü gösterir. İki sıra delik arası yaklaşık 12.7mm (500mil) olduğundan kart geniş DIP16 düzenindedir; breadboard'un orta kanalının iki yanına oturur. 20 bacaklı entegreler için SOSS20 PCB ayrı üründür; SOSS16 ondan daha küçük bir karttır.

Öne çıkan özellikler:

     İki kılıf tek kart: Bir yüzde 1.27mm aralıklı SO16, diğer yüzde 0.8mm aralıklı SSOP16 pedi vardır; elinizdeki entegrenin kılıfına uyan yüzü kullanırsınız.

     16 delikli DIP çıkışı: İki yanda 2.54mm aralıklı 8'er delik, 16 bacağın tamamını standart pin header aralığına çıkarır.

     Küçük kart: 17mm x 21mm ölçüsüyle breadboard üzerinde az yer kaplar; yanındaki satırlar bağlantı için boş kalır.

     Çift yüzlü FR4 kart: Üretici ExpKits'in belirttiği 1. sınıf çift yüzlü FR4 karttır; iki yüzdeki ped düzenleri aynı 16 deliğe bağlanır.

Özellikler:

• Ürün tipi: SO16 / SSOP16 to DIP16 çevirici PCB (boş kart)
• 1. yüz: SO16 (SOIC16) pedi, bacak aralığı 1.27mm (50mil), dar gövde (yaklaşık 3.9mm / 150mil) için
• 2. yüz: SSOP16 pedi, bacak aralığı 0.8mm (31.5mil, üretici değeri)
• Uyumlu entegreler: 16 bacağa kadar dar gövdeli SO / SOIC ve 0.8mm aralıklı SSOP kılıflı SMD entegreler
• DIP çıkışı: 2 x 8 delik, toplam 16 delik
• Delik aralığı: 2.54mm (100mil)
• Sıra aralığı: yaklaşık 12.7mm (500mil), geniş DIP16 düzeni
• Uyumlu pin header: 2.54mm aralıklı 8'li erkek pin header, 2 adet
• Delikler: Metalize, iki yüzde halkalı ped
• 1. bacak işareti: SO16 yüzünde gövde çiziminde çentik
• Baskı: "EXPKITS SO16" ve "EXPKITS SS16"
• Kart yapısı: Çift yüzlü, 1. sınıf FR4 PCB
• Üretici: ExpKits
• Kullanım şekli: Breadboard ve delikli pertinaks
• Malzeme: FR4 kart, metalize delikler
• Renk: Mavi lehim maskesi, beyaz baskı
• Ölçüler: 17mm x 21mm

Kullanım bilgileri:

• Entegrenin bacak aralığını ölçün: 1.27mm aralıklı entegre SO16 yüzüne, 0.8mm aralıklı entegre SS16 yüzüne lehimlenir. Bacak sayısı 16'dan az olan entegre (SO8, SO14) de pedlerin bir kısmına lehimlenebilir.
• Entegreyi 1. bacak işaretine göre pedlere hizalayın, önce iki köşe bacağını lehimleyip konumu sabitleyin, sonra öteki bacakları lehimleyin. Bacaklar arasında köprü kalırsa lehim emici şeritle temizleyin.
• Entegre lehimlendikten sonra iki yandaki 8'er deliğe pin header takıp lehimleyin; kartı breadboard'un orta kanalının iki yanına ya da delikli pertinaksa yerleştirin.

Kullanım alanları:

•  Kaydırma yazmacı entegreleri: 74HC595 gibi SO16 kılıflı entegreleri breadboard'da kullanma
•  Çoklayıcı entegreleri: CD4051 / 74HC4051 gibi 16 bacaklı analog çoklayıcılar
•  USB seri dönüştürücü entegreleri: CH340G gibi SOP16 kılıflı entegrelerle deney devresi
•  RS232 seviye dönüştürücü entegreleri: dar gövdeli SO16 kılıflı MAX232 / MAX3232
•  Sürücü entegreleri: ULN2003 gibi röle ve step motor sürücüleri
•  Pertinaks devreler: SMD entegreyi delikli pertinaksa taşıma
•  Deney düzenekleri: okul ve laboratuvar çalışmaları
•  Breadboard üzerinde 0.8mm aralıklı SSOP16 kılıflı küçük entegreleri ölçme ve test etme
•  Smd entegre deneme: sökülen entegreleri deneme ve karşılaştırma

Dikkat edilmesi gerekenler:

•  İki sıra delik arası yaklaşık 12.7mm (500mil) olduğundan kart standart dar (300mil) DIP16 soketine ve DIP16 entegre yuvasına takılmaz.
•  Kartın iki yüzü aynı 16 deliğe bağlıdır; bir kartta yalnız bir yüze entegre lehimleyin.
•  SS16 yüzü üreticiye göre 0.8mm bacak aralığı içindir. Piyasadaki SSOP16 / TSSOP16 entegrelerin çoğu 0.65mm aralıklıdır; bu entegrelerde 8 bacaklık sıranın iki ucu arasında yaklaşık 1mm kayma olur ve bacaklar pedlere oturmaz. Entegrenin bacak aralığını önceden kontrol edin.
•  SO16 yüzü dar gövdeli (yaklaşık 3.9mm) entegre içindir; geniş gövdeli (yaklaşık 7.5mm, SO16W / SOIC16W) entegrenin bacakları pedlerin dışında kalır.
•  Entegreyi 1. bacak işaretine göre yerleştirin; ters lehimlenen entegre beslemede zarar görebilir.

Paket içeriği:

•  1 Adet SOSS16 PCB
•  Not: SMD entegre ve pin header pakete dahil değildir.
