Mlx90393 Manyetik Alan Sensörü

MLX90393 3 Eksen Dijital Hall Manyetik Alan Sensör Modülü

Enkoder 16 Bit Adc Triaxis 3D Konum Algılama I2C SPI Temassız Açı Potansiyometre Joystick Yön VR Oyun Konsol Pusula

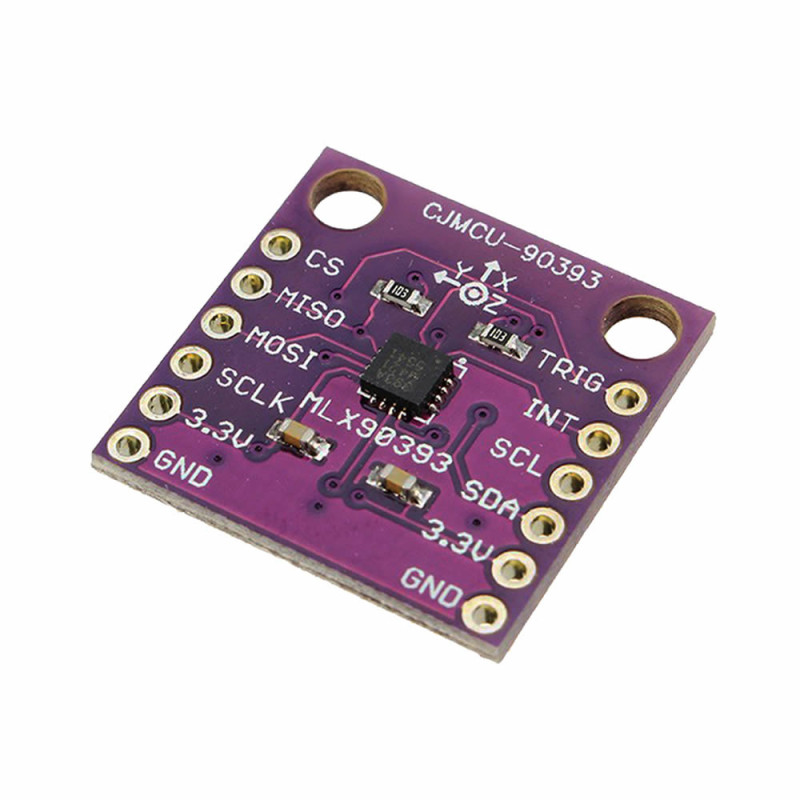

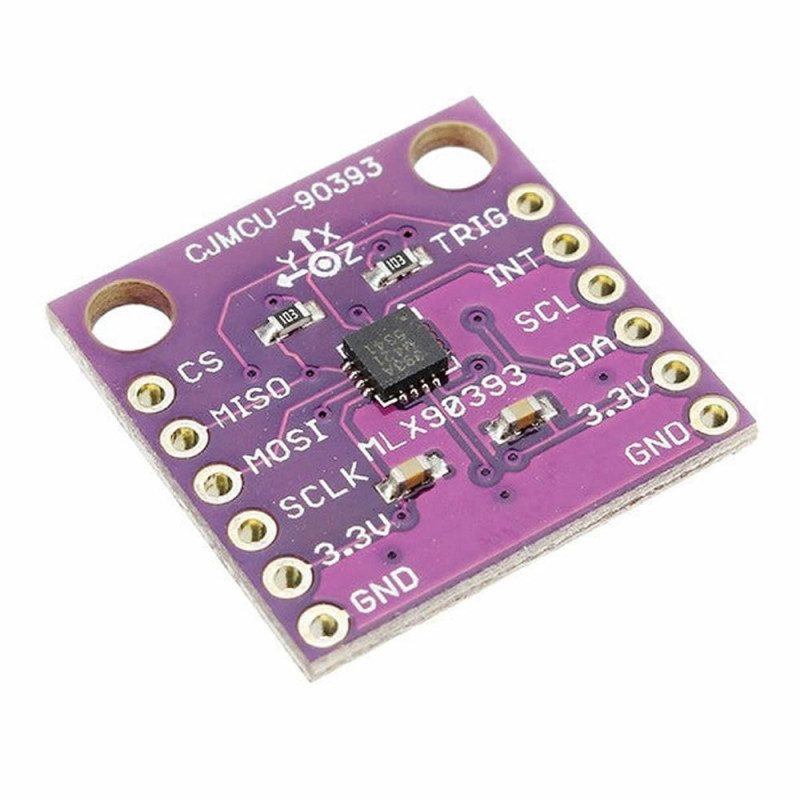

     MLX90393 tabanlı bu modül, 3 eksenli (X Y Z) manyetik alan ölçümü yapabilen, temassız ve yüksek hassasiyetli bir hall sensör kartıdır. Melexis tarafından geliştirilen Triaxis hall teknolojisi sayesinde doğrusal yer değiştirme, açısal dönüş ve 3B konum algılama uygulamalarında güvenilir ölçüm sağlar.

     Kart üzerinde yer alan MLX90393 entegresi; dahili 16 bit ADC, sıcaklık sensörü ve düşük güç tüketimli yapısıyla mikrodenetleyici tabanlı projeler için doğrudan kullanıma uygundur. I2C ve SPI haberleşme desteği sayesinde farklı sistem mimarilerine kolayca entegre edilir.

Özellikler

• Besleme gerilimi: Dc 2.2V - 3.6V
• Lojik seviye: sadece 3.3V uyumlu
• Çalışma akımı: 100uA tipik
• ADC çözünürlüğü: 16 bit
• Manyetik alan çözünürlüğü: 0.161uT
• Maksimum ölçüm aralığı: 44000uT
• Haberleşme: I2C ve SPI (10MHz)
• I2C adresi: 0xC0
• Ölçüm eksenleri: X Y Z + sıcaklık
• Çalışma sıcaklığı: -20C / 65C
• Renk: Mor
• Boyutlar: 26mm x 26.3mm x 5mm
• Ağırlık: 3gr

Çalışma modları:

• Burst Mode: Sürekli veya kesintili yüksek hızda otomatik ölçüm döngüsü
• Single Measurement Mode: Tek ölçüm yapar ve idle moda geçer
• Wake-Up Mode: Referans karşılaştırmalı düşük güç izleme modu

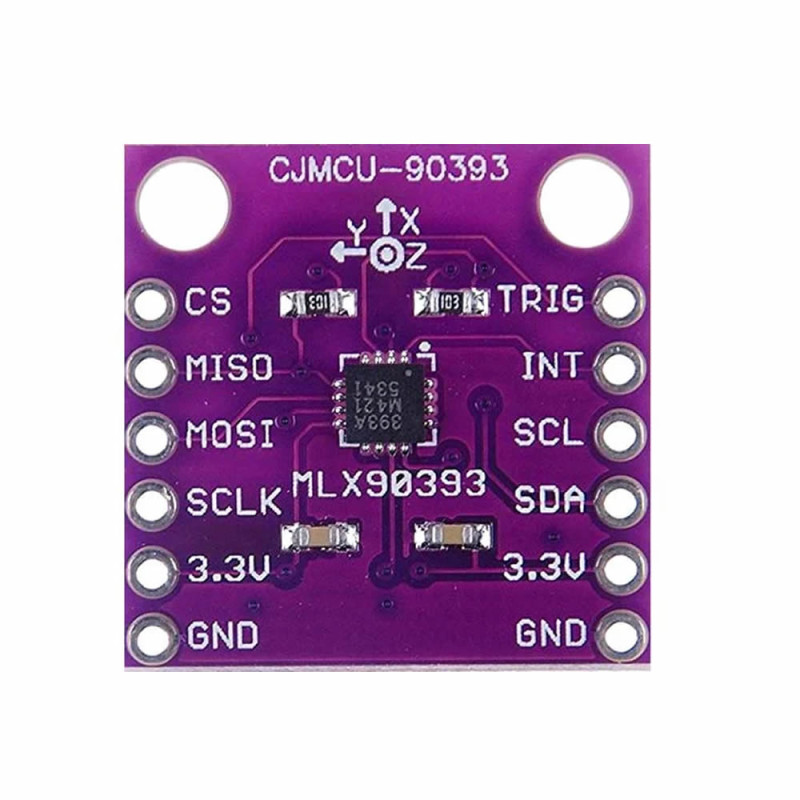

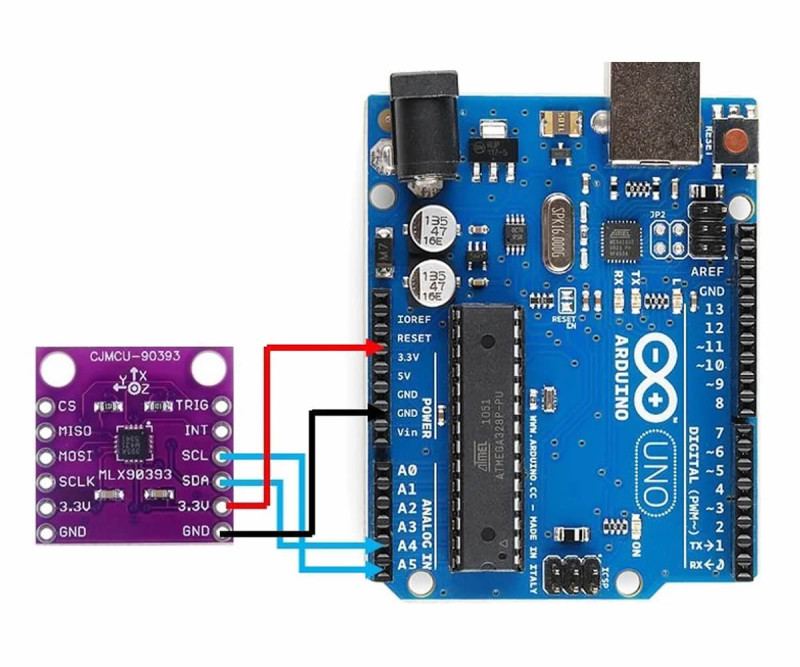

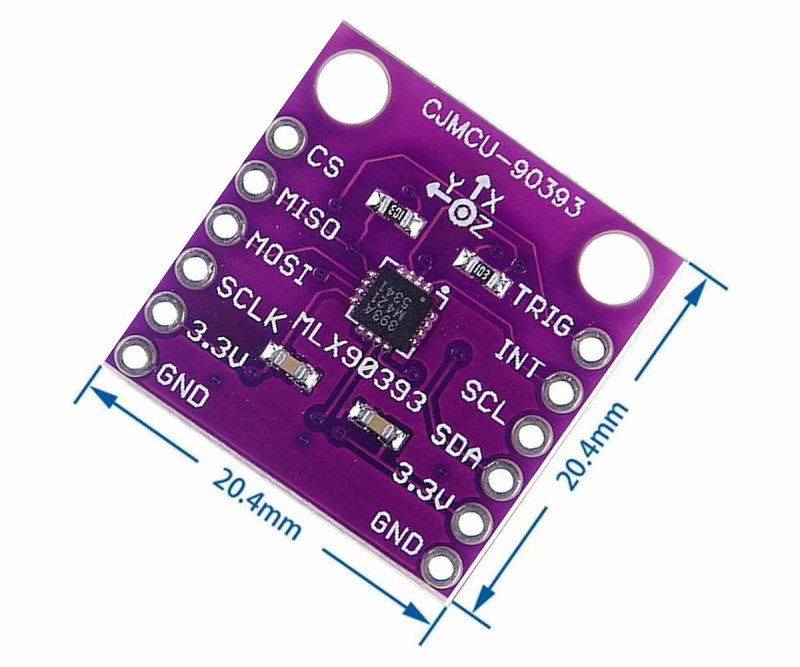

Pin açıklamaları:

• CS: SPI chip select / arayüz seçimi
• MOSI: SPI veri girişi
• MISO: SPI veri çıkışı
• SCLK: SPI clock
• SDA: I2C veri
• SCL: I2C clock
• INT: Veri hazır kesmesi
• TRIG: Harici tetik / kesme
• 3.3V: Besleme
• GND: Toprak

Kullanım alanları:

• Temassız potansiyometre uygulamaları
• Joystick ve yön kontrol sistemleri
• Robotik ve lineer konum algılama
• Manyetik enkoder çözümleri
• VR ve oyun kontrol cihazları
• Pusula ve yön tayini uygulamaları
• Endüstriyel ve tüketici elektroniği projeleri

Notlar:

• 5V sistemlerle kullanım için lojik seviye dönüştürücü gereklidir

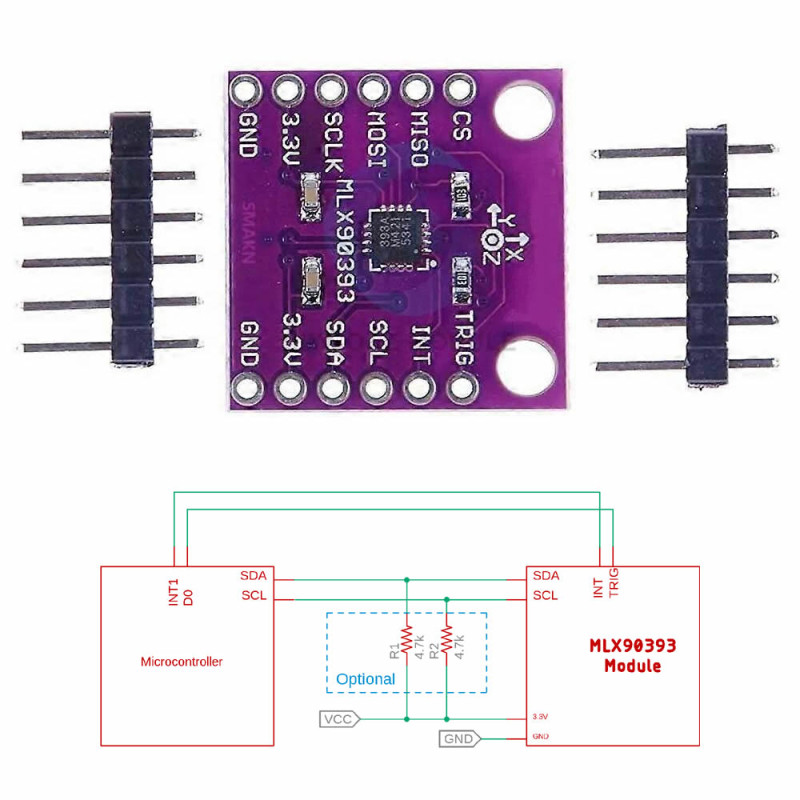

• I2C hattında pull-up yoksa harici direnç eklenmelidir
• Manyetik ölçüm doğruluğu, mıknatıs tipi ve mesafeye bağlıdır

Paket içeriği:

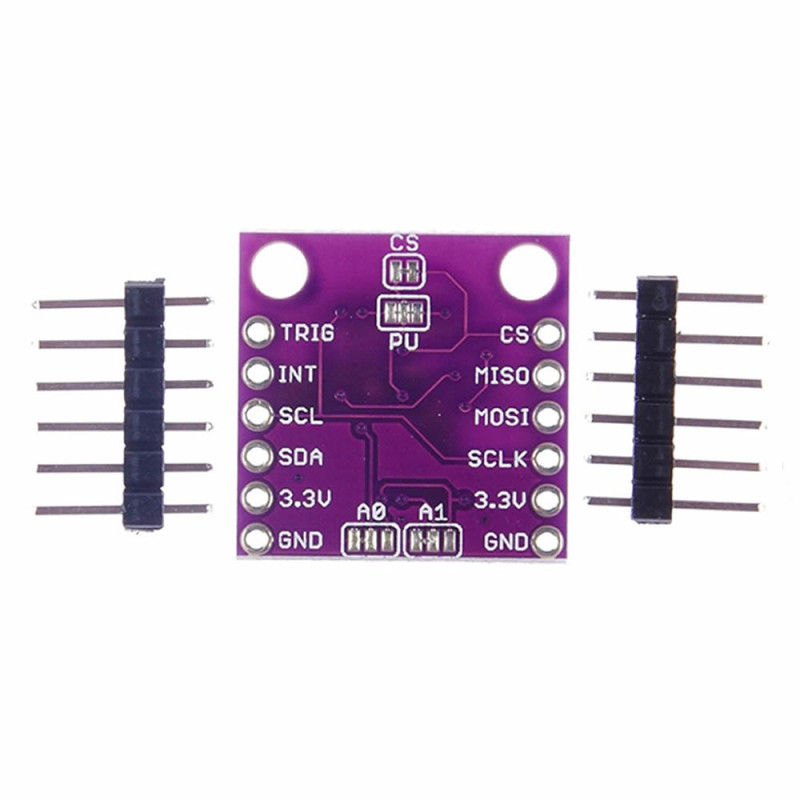

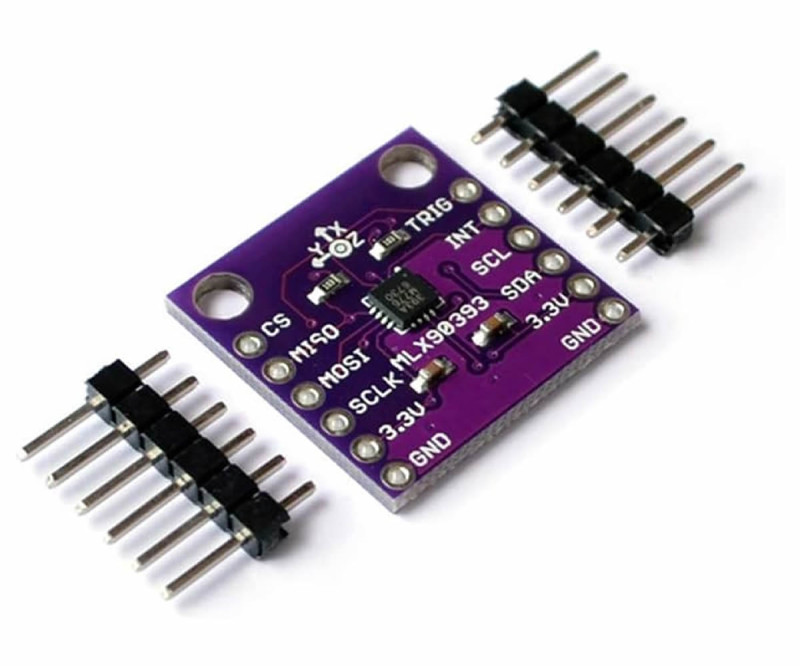

• 1 Adet Mlx90393 Manyetik Alan Sensörü
• 2 Adet 6 Pin Header
