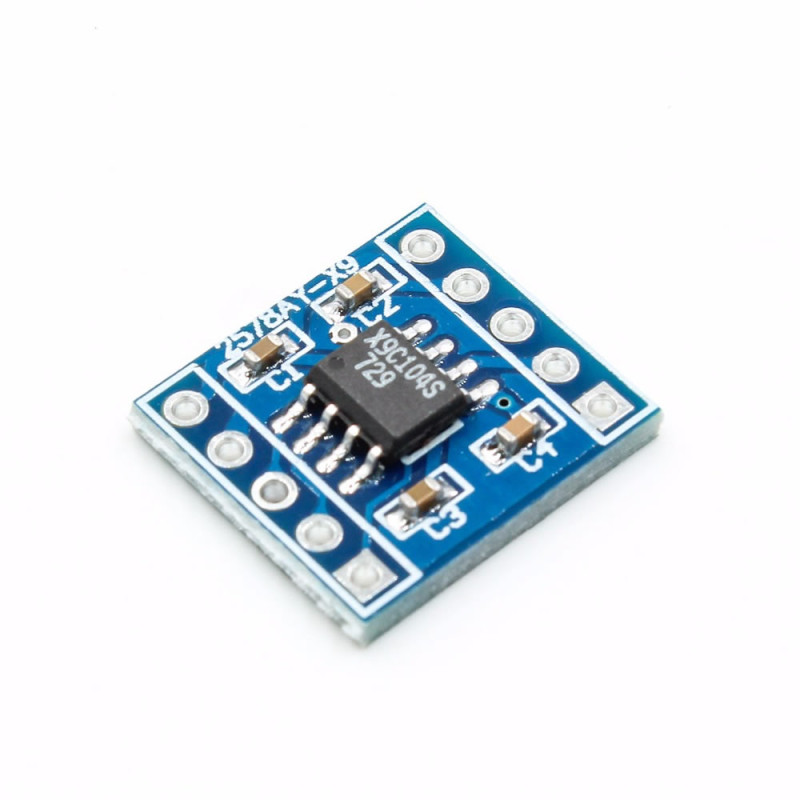

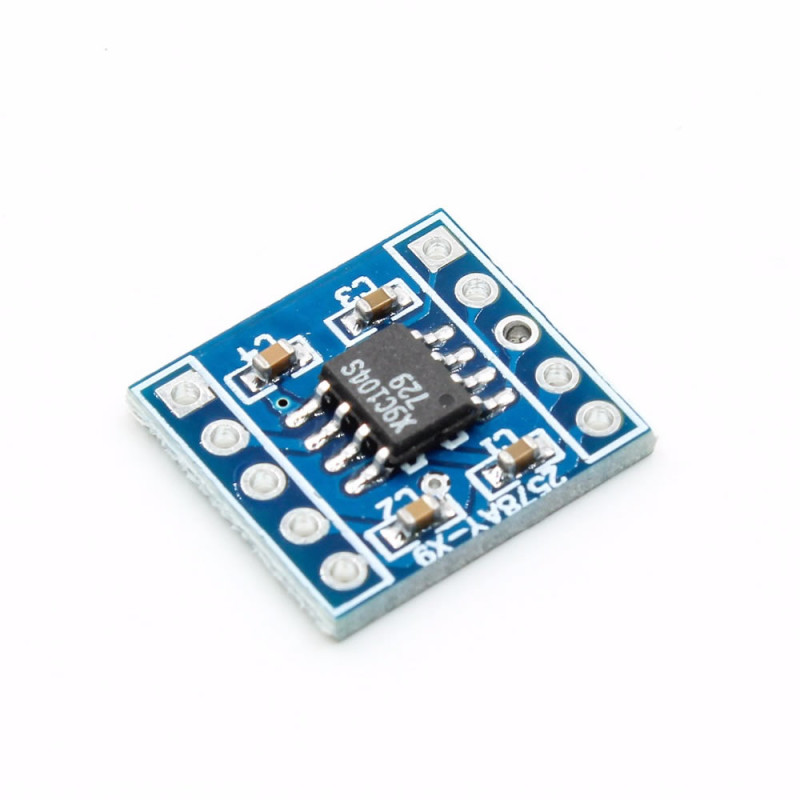

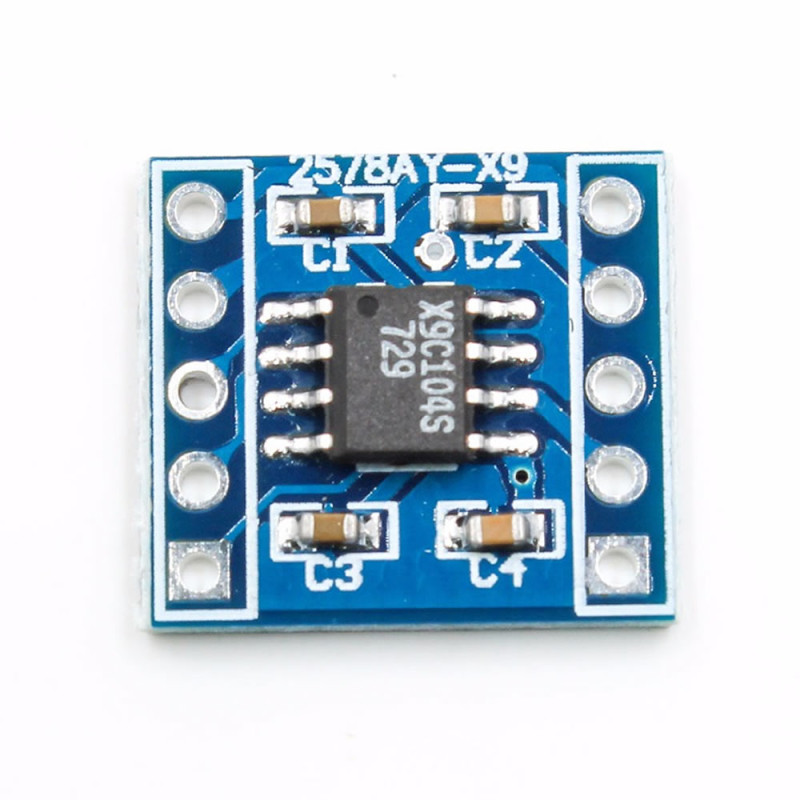

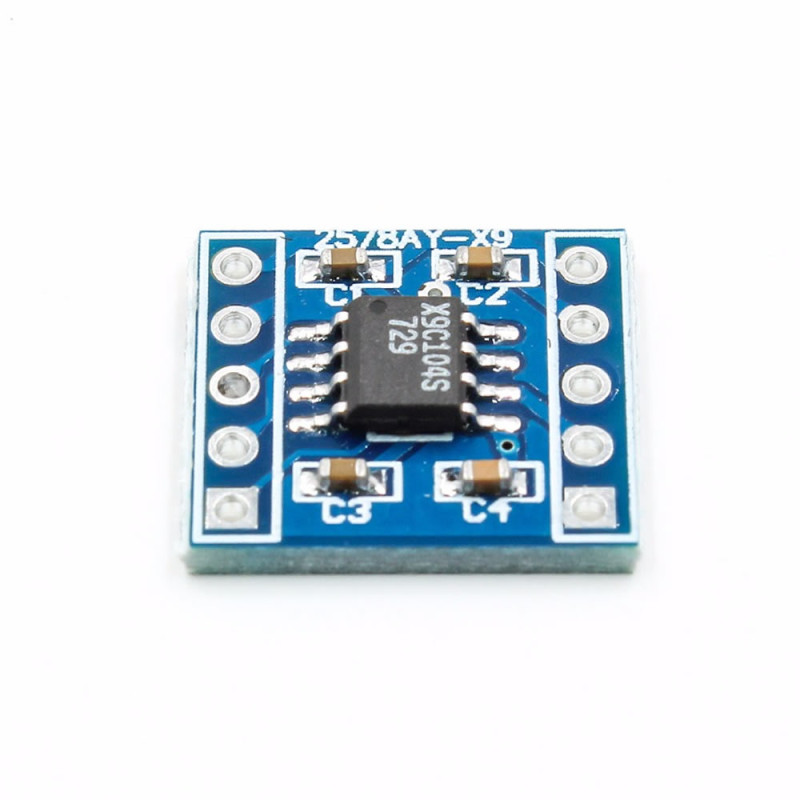

X9C104 Dijital Potansiyometre Modül

 X9C104 100kohm Dijital Potansiyometre Modül

     Dijital olarak kontrol edilebilen elektronik pot entegre modülüdür. 40R~100Kohm arasında direnç değeri değişebilen X9C104 soic8 entegresi kullanılmıştır. Çeşitli direnç değişimi gereken devre kısımlarında kullanılır. Klasik potansiyometreler nem, titreşim, darbe, sıcaklık gibi dış etkiler karşısında direnç değerleri değişebilir. Bu ise devrelerin çalışmasını çok etkiler. Bu sebeple dijital potansiyometre kullanımı daha avantajlı olmaktadır. Hassasiyet çok yükselmektedir.

     Ürün içerisinde 99 adet dizi direnç vardır.100 adımlık bir kaydırma yaparak dirençleri devreye alabilirsiniz. Her bir direnç adım direnci 1010ohm değerindedir. Bulunan adım sayısı hafızasına kaydedilir. Elektrik kesilmesi sonrasında hafızasındaki adımdan direnç değerini vererek devam eder.

Özellikler:

• Çalışma Voltajı: DC 5V
• Direnç Aralığı: 40R-100K
• Bağlantı Voltajı: -5V ~ 5V
• Adım Sayısı: 100 ( 2 adım arası 1010ohm)
• Hassasiyet:  1%
• Besleme kesilmesine karşı bulunduğu adım sayısını kayıtlı tutar ( 100 sene)
• İletişim Yöntemi: CS, U/D, INC
• Direnç değişim modu: Lineer
• Çalışma Akımı: 3mA
• Çalışma Sıcaklığı: -40 ~ +85C

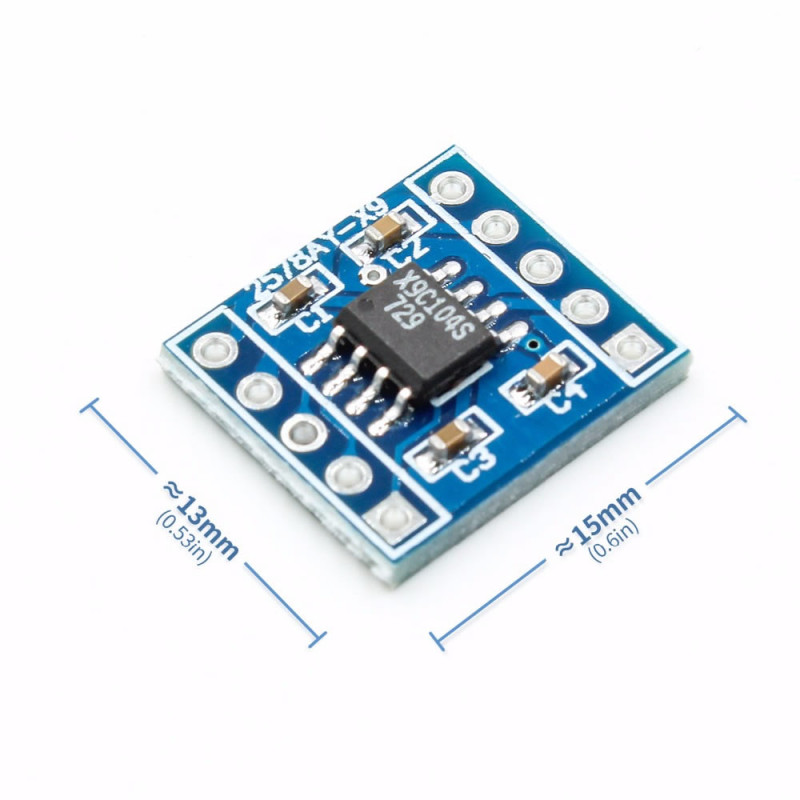

• Boyutlar:

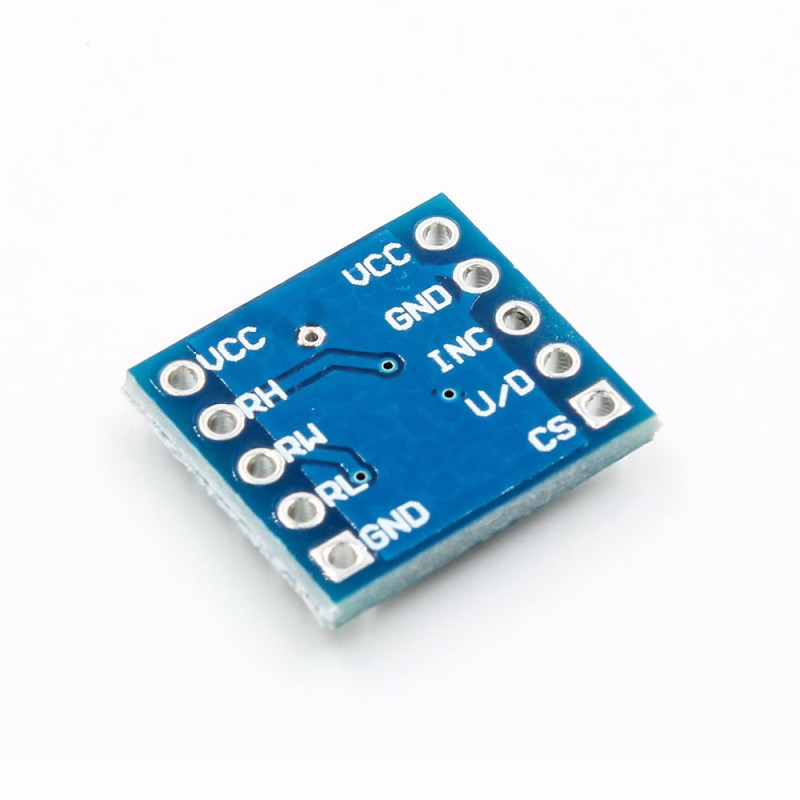

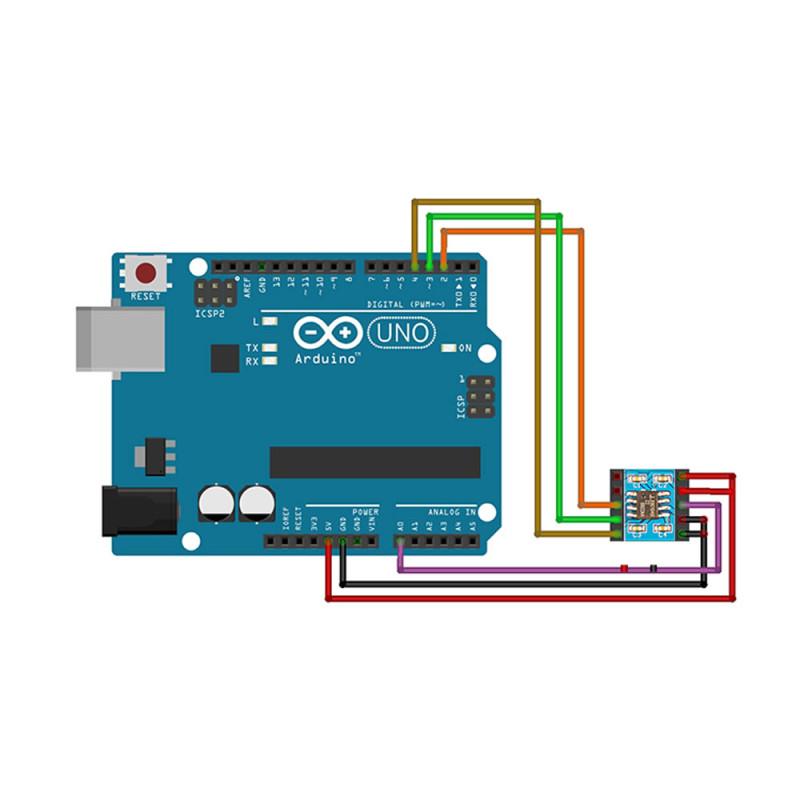

Sol pinler:

•     VCC: Besleme: DC 5V
•     GND: Ground Toprak 0V
•     INC: Direnç değiştirme komutu
•     U/D: UP / Down. Yukarı aşağı
•     CS: Entegre seçimi

Sağ Pinler:

•     VCC: Besleme: DC 5V
•     RH: Resistor High
•     RW: Regulated Resistor
•     RL: Resistor Low
•     GND: Ground Toprak 0V

Paket İçeriği:

•      1 Adet  X9C104 Dijital Potansiyometre Modül
