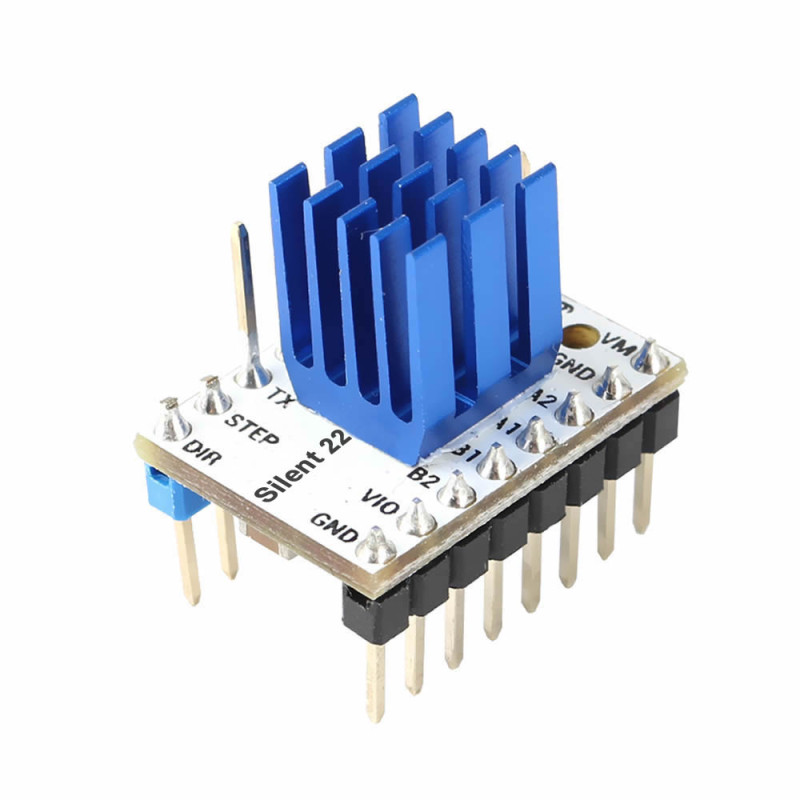

TMC2209 Step Motor Sürücü



MKS Trinamic TMC2209 V2.0 Step Motor Sürücü Soğutuculu

MakerBase 1/256 Step 1.7A CNC 3D Yazıcı Robot Reprap MKS GEN Ramps Prusa Mendel Ultimaker TMC2208 A4988

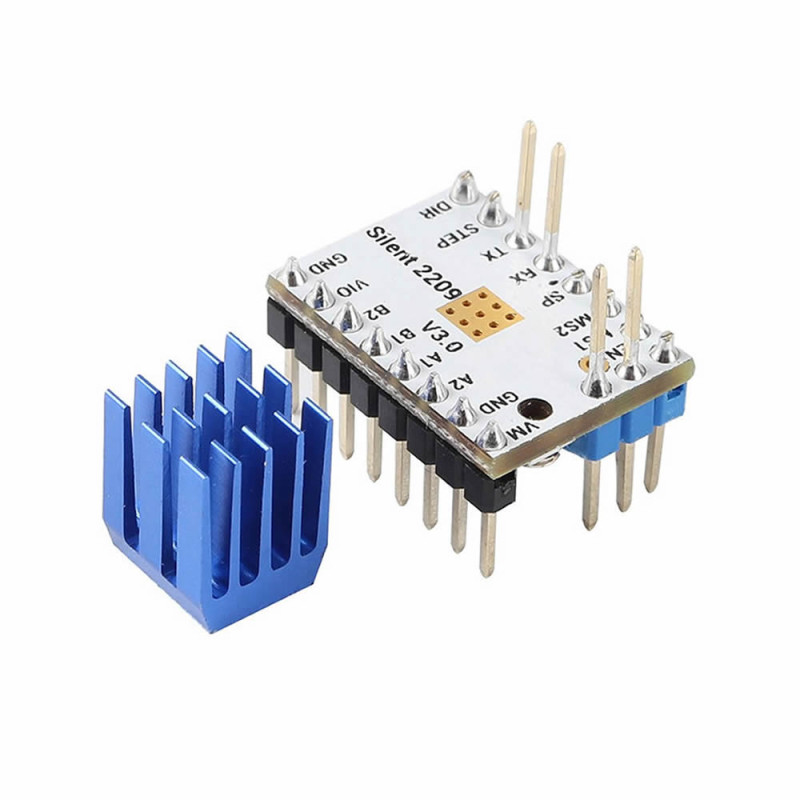

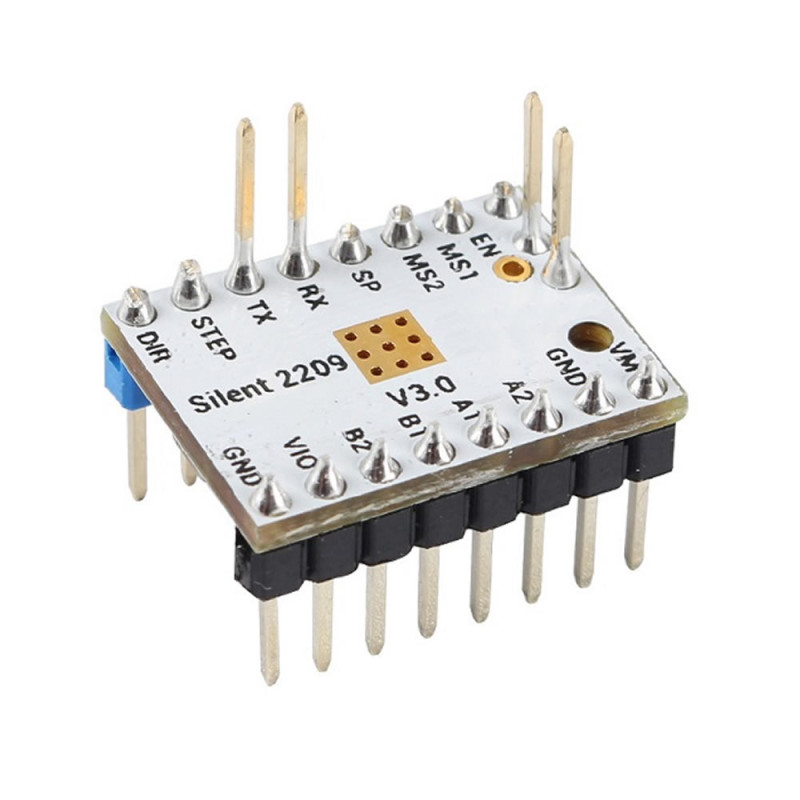

     Trinamic firmasına ait TMC2209 entegresi ile geliştirilmiş step motor sürücü kartı. 3D yazıcılar, kameralar, tarayıcılar vb cihazlar için geliştirilmiş özellikleri bulunmaktadır. Entegre microstep indexleyicisi bulunmaktadır. StealthChop2 akım kontrol teknolojisi sayesinde çok sessiz çalışır. UART haberleşme ile kontrol edilebilir. A4988 ve TMC2208 ile pin uyumludur.

     Ürün modeli MKS V2.0 'dir. Düşük RDSon a sahiptir.  N kanal mosfetler H bridge olarak tasarlanmıştır. 2A maksimum akım akıtabilir. Yüksek akım ile kullanımda soğutucu ile kullanılmalıdır. DC 5-36V arasında besleme ile çalışabilir. 1/256 microstepe kadar desteklemektedir.

     Trinamic firmasının geliştirdiği MicroPlyer  SpreadCycle StealthChop2  teknolojileri bu entegre üzerinde bulunmaktadır

     Ayar yöntemi: TMC2208 konfigüratörü ile ayarları değiştirebilir ve UART arayüzü üzerinden programlayabilirsiniz.



Özellikler:

  •  Üretici: Makerbase
  •  Entegre: Trinamic TMC2209
  •  Lojik besleme voltajı ( VIO ):   DC 3V / 5V
  •  İç voltaj regulatörü vardır
  •  Motor beslemesi ( VM ):  DC 5.5V to 28V
  •  Faz başına akım: 1.7A RMS  /  2.8A Tepe   ( Soğutucu kullanılmalıdır. )
  •  Kontrol yöntemi: Step / Dir  / UART
  •  Doğal adım sayısı:  1/256
  •  Microplayer adım sayısı: 1/256
  •  RDSon    – ≤0.3ohm
  •  R Sense: 0.11 Ohm
  •  Micro Plyer desteği
  •  Spread Cycle
  •  Stealth Chop2
  •  CoolStep
  •  StallGuard4
  •  Passive Braking
  •  Freewheeling
  •  Automatic power down
  •  Renk: Beyaz
  •  Çalışma sıcaklığı: -10C  /  75C
  •  8x 2 pin erkek header soketler.
  •  Boyutlar: 15mm x 20mm
  •  Ağırlık: 10gr

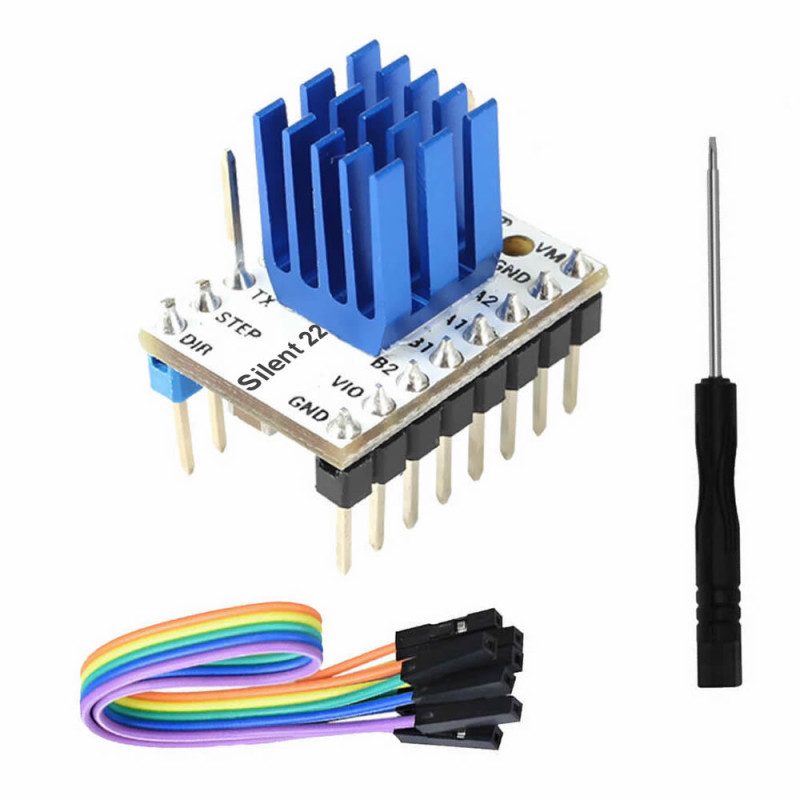

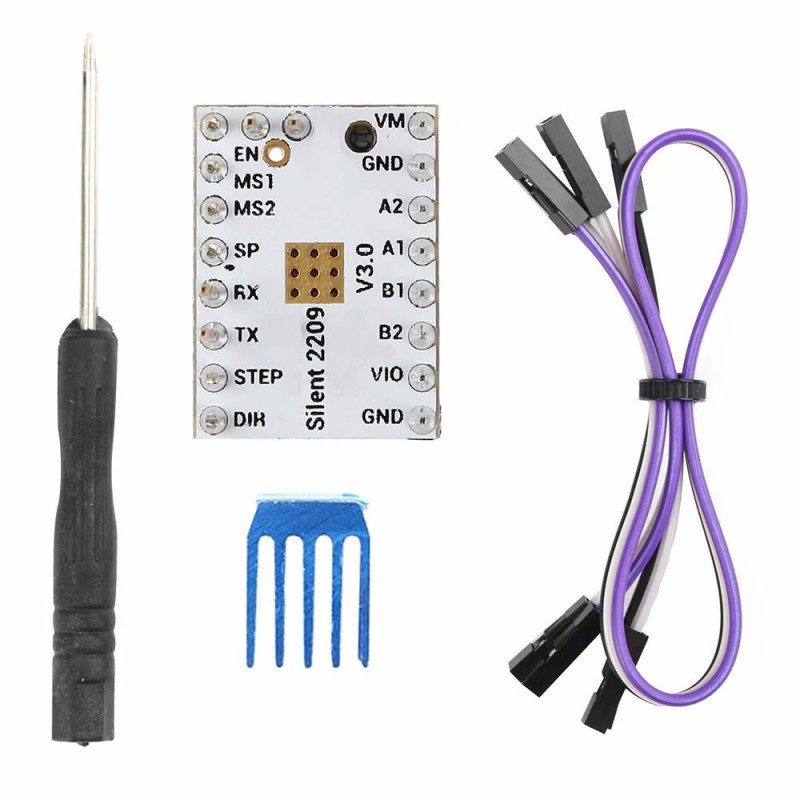

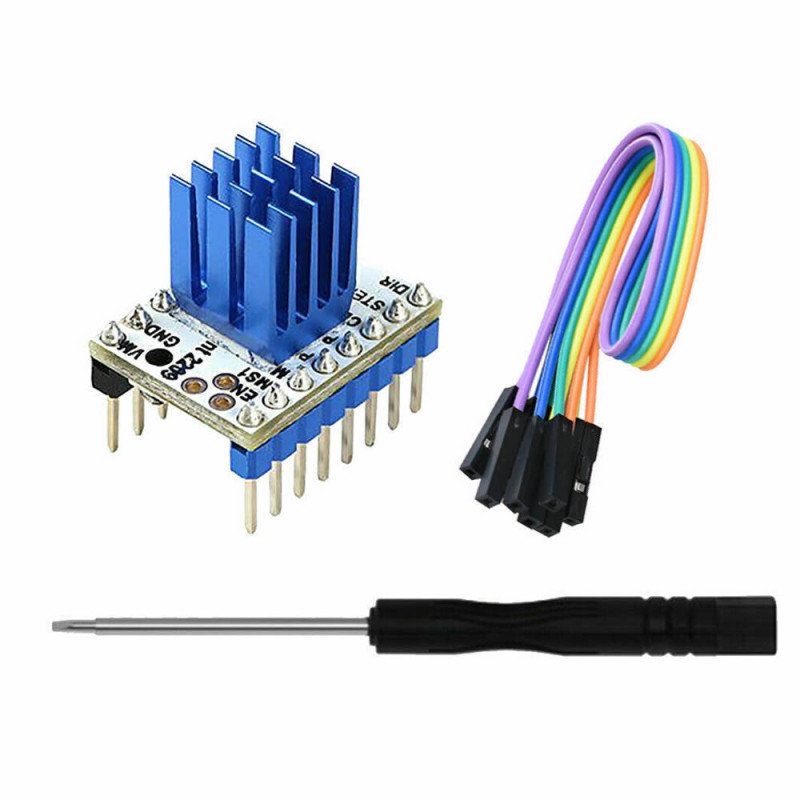

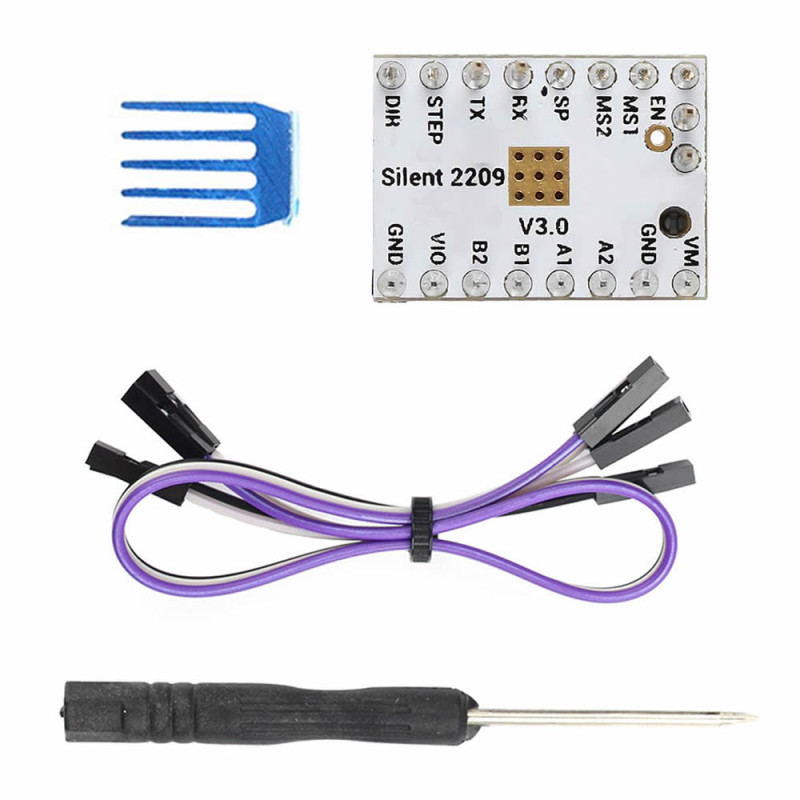

Paket İçeriği :

  •    1 Adet TMC2209 step motor sürücü
  •     1 Adet sogutucu blok
  •     1 Adet 5 pin dişi dişi header
  •    1 Adet tornavida
